Verilog异步信号边沿检测

       异步边沿检测的核心思想是利用信号的延迟来捕获信号的跳变。对于上升沿检测，我们需要检测信号从低电平到高电平的变化。通常的做法是使用三级寄存器（D触发器链）来实现延迟，然后通过逻辑运算来判断是否发生了上升沿。(一般采用多级寄存器的方法减少亚稳态的发生概率，至少要用三级寄存器来实现。)

异步上升沿检测

input sig_a;
input clk;
input reset_n;
reg sig_a_d1,sig_a_d2,sig_a_d3;
wire sig_a_flag;//posedge信号(上升沿)
assign sig_a_posedge=sig_a_d2&!sig_a_d3;
always@(posedge clk or negedge reset_n)
    if(!reset_n)begin
        sig_a_d1<=1'b0;
        sig_a_d2<=1'b0;
        sig_a_d3<=1'b0;
    end
    else begin
        sig_a_d1<=sig_a;
        sig_a_d2<=sig_a_d1;
        sig_a_d3<=sig_a_d2;
    end

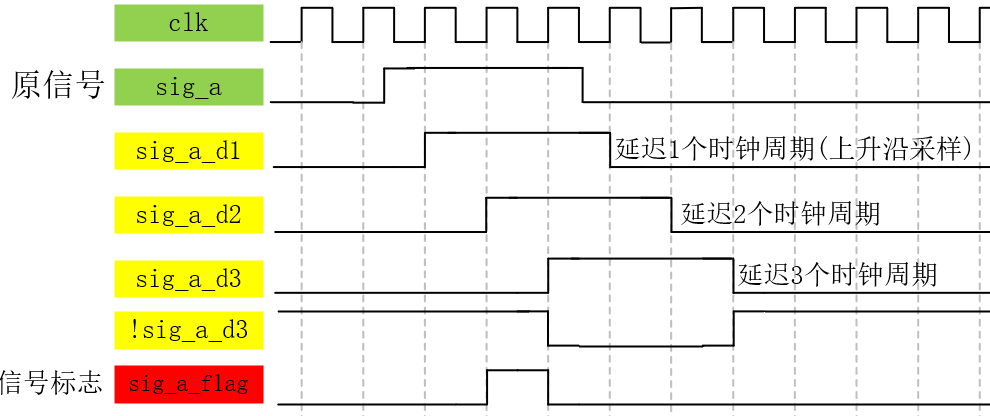

工作过程

假设 sig_a 的变化如下：

• 初始状态：sig_a = 0
• 在某个时刻，sig_a 变为 1，并保持一个时钟周期以上。

寄存器的状态变化如下：

1. ​时钟周期 1：

   • sig_a_d1 = sig_a = 0
   • sig_a_d2 = sig_a_d1 = 0
   • sig_a_d3 = sig_a_d2 = 0

2. ​时钟周期 2​（sig_a 变为 1）：

   • sig_a_d1 = sig_a = 1
   • sig_a_d2 = sig_a_d1 = 0（上一周期的值）
   • sig_a_d3 = sig_a_d2 = 0（上一周期的值）

   此时，sig_a_posedge = sig_a_d2 & !sig_a_d3 = 0 & 1 = 0，没有检测到上升沿。

3. ​时钟周期 3：

   • sig_a_d1 = sig_a = 1
   • sig_a_d2 = sig_a_d1 = 1
   • sig_a_d3 = sig_a_d2 = 0（上一周期的值）

   此时，sig_a_posedge = sig_a_d2 & !sig_a_d3 = 1 & 1 = 1，检测到上升沿。

4. ​时钟周期 4：

   • sig_a_d1 = sig_a = 1
   • sig_a_d2 = sig_a_d1 = 1
   • sig_a_d3 = sig_a_d2 = 1

   此时，sig_a_posedge = sig_a_d2 & !sig_a_d3 = 1 & 0 = 0，没有检测到上升沿。

改进​代码优化

       可以将 sig_a_posedge 的逻辑直接写在 always 块中，避免使用 assign 语句。

input sig_a;
input clk;
input reset_n;
reg sig_a_d1, sig_a_d2, sig_a_d3;
reg sig_a_posedge;

always @(posedge clk or negedge reset_n) begin
    if (!reset_n) begin
        sig_a_d1 <= 1'b0;
        sig_a_d2 <= 1'b0;
        sig_a_d3 <= 1'b1; // 避免复位后立即检测到上升沿
        sig_a_posedge <= 1'b0;
    end else begin
        sig_a_d1 <= sig_a;
        sig_a_d2 <= sig_a_d1;
        sig_a_d3 <= sig_a_d2;
        sig_a_posedge <= sig_a_d2 & !sig_a_d3; // 检测上升沿
    end
end
