STM32 HAL库 工程模板的搭建

真正开发 STM32 项目，就不是简单一两个 .c 和 .h 文件那么简单了，而是有几十个甚至更多的文件构成，通过某些组织形式形成的工程文件。

我们先在任意一个位置（比如桌面）创建一个文件夹，命名为 stm32f103c8t6_template ，当然你命为其它名字也可以。

创建的工程模板由下面 5 个目录构成：

这 5 个目录是做什么用的呢？具体作用如下表所示：

文件夹名称	作用
Drivers	存放与硬件相关的驱动层文件
Middlewares	存放中间层文件
Output	存放工程编译输出文件
Projects	存放 MDK 工程文件
User	存放 HAL 库用户配置文件、main.c、中断处理文件，以及分散加载文件

接下来我们就具体来讲讲这 5 个目录文件到底要放一些什么文件。

Drivers文件夹

Drivers 文件夹里面又包含了 4 个文件夹，它们的作用如下：

文件夹名称	作用
BSP	存放开发板板级支持包驱动代码，如各种外设驱动
CMSIS	存放 CMSIS 底层代码，如启动文件（.s 文件）等
SYSTEM	存放系统级核心驱动代码，如 sys.c、delay.c 和 usart.c 等
STM32F1xx_HAL_Driver	存放 ST 提供的 F1 系列 HAL 库驱动源码

BSP文件夹

我们平时所写的 LED 驱动、蜂鸣器驱动、ESP8266驱动等等，都是放在这个目录下面。

但由于咱这是工程模板，就先不考虑这些驱动了，所以这个目录就暂时为空就好，等后面用到什么外设再具体添加对应的文件即可。

 CMSIS文件夹

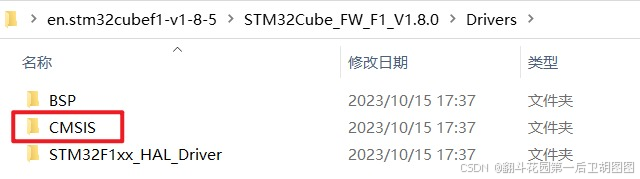

将官方提供的固件包下载，然后按下图提示进到 CMSIS 目录。

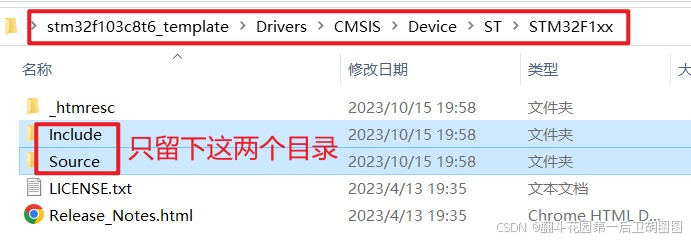

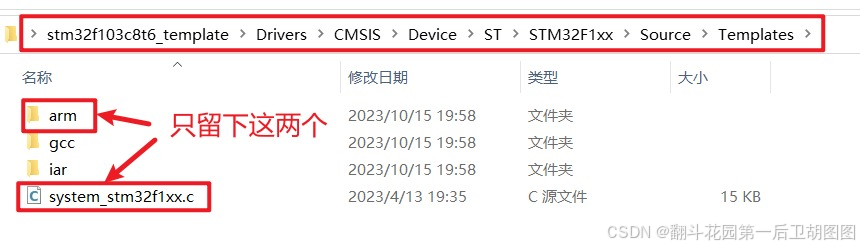

但这个 CMSIS 目录太过于庞大了，我们可以按以下步骤进行精简。

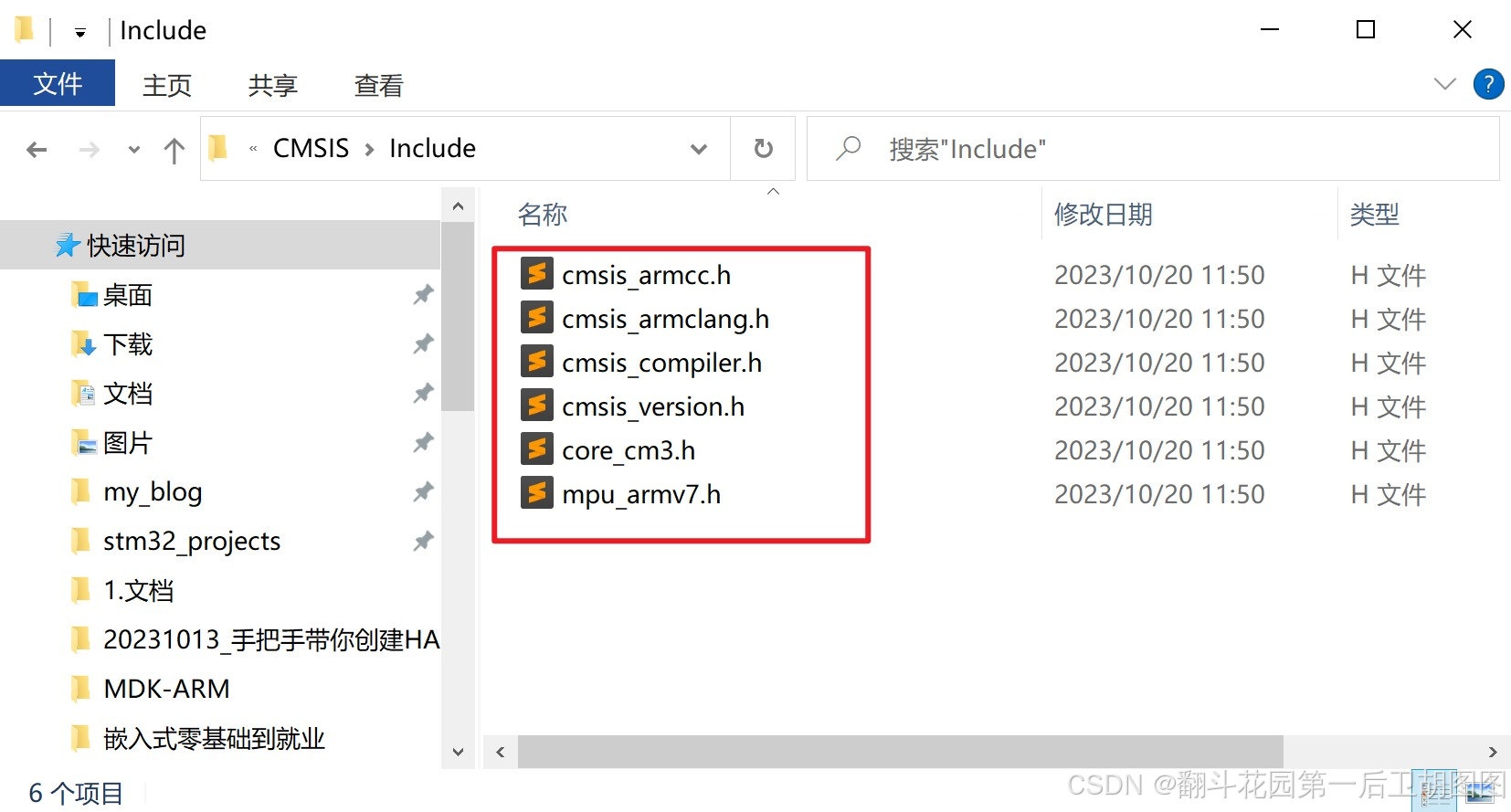

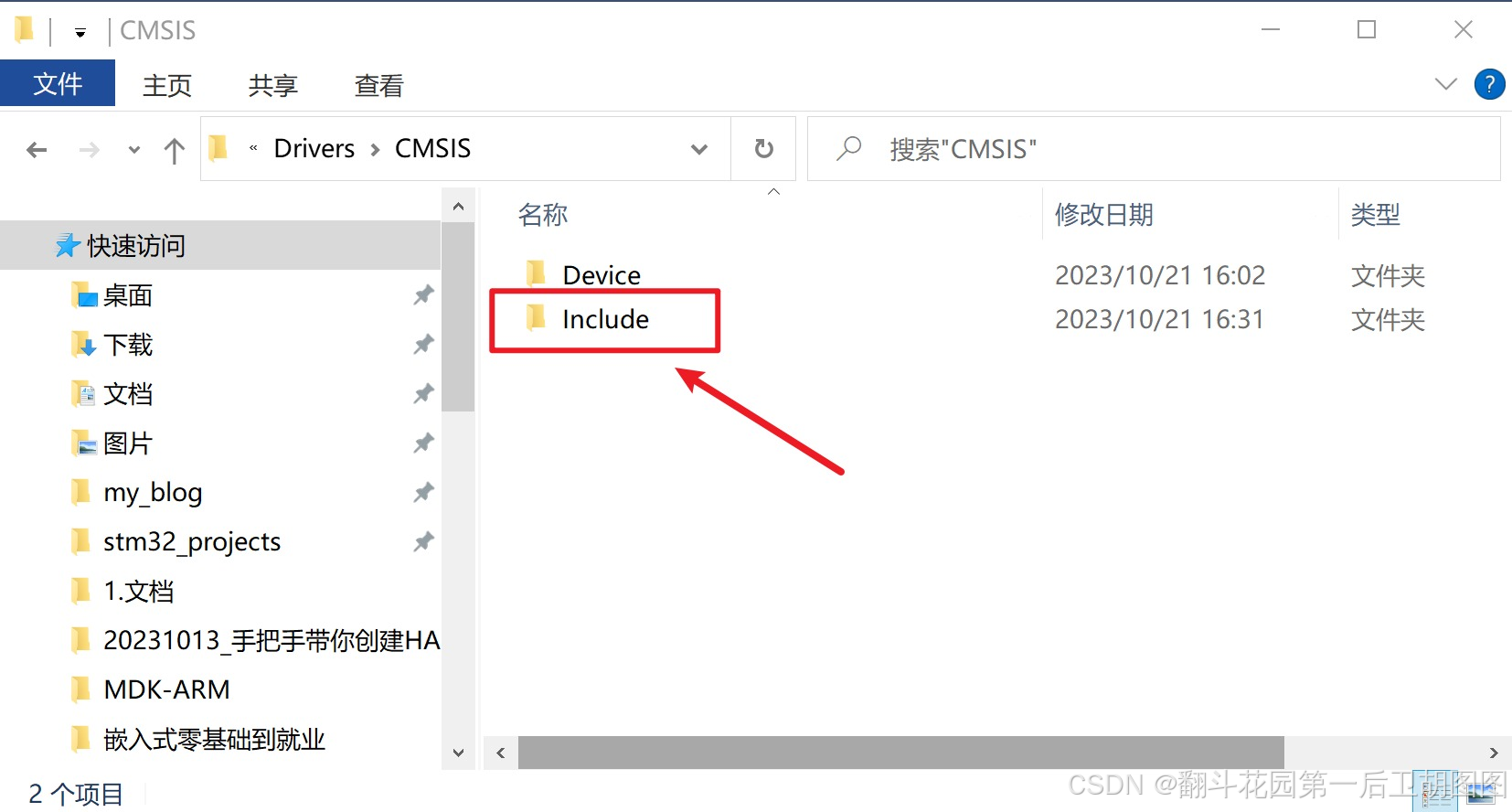

此外，在 CMSIS 文件夹下还需要拷备一个 Include 目录

或者你也可以使用 STM32CubeMX 随便生成一个工程文件，然后找到下面这些文件，直接拷过来即可。

SYSTEM文件夹

这个文件夹主要存放的是一些常用的系统级核心驱动代码，比如说时钟配置、延时函数、串口等等，像这些配置都是非常经常用到，我们没必要每次都自己手写，直接复用即可。

在这里我们直接使用正点原子给我们提供的三个模块代码，没法必要自己造轮子。

找到任何一个正点原子的项目（HAL版本），然后把整个 SYSTEM 文件夹拷备到 Drivers 目录下。

STM32F1xx_HAL_Driver文件夹

ST 公司提供的 HAL 库驱动源码都是放在这个文件夹里，这个直接从固件包里拷过来就可以了，路径如下：

这里使用的是 V1.8.5 ，当前最新版。

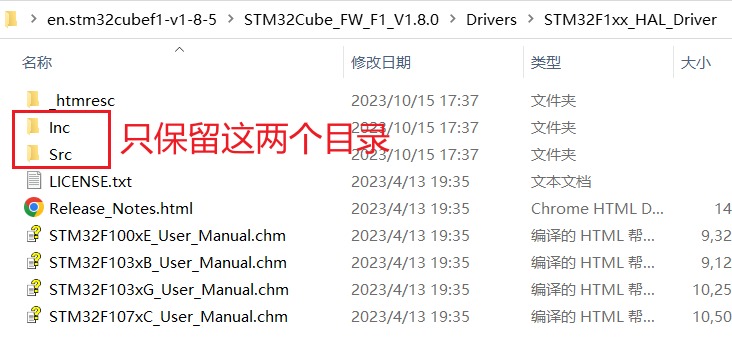

但进到这个目录后会发现，里面有很多东西，我们删掉其余的内容，只保留 Inc 及 Src 这两个文件夹即可。

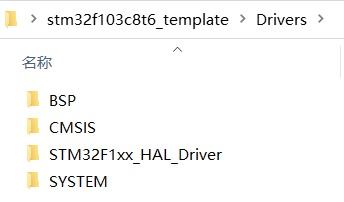

至此，drivers 文件夹全部处理完毕，如下图示：

 Middlewares文件夹

这个文件夹主要存放的是中间层代码（组件/Lib 等），比如：FATFS、USB、LWIP、FreeRTOS，各种 GUI 等等。但作为模板工程，这些东西我们就先不添加，整个文件夹留空即可。

 Output文件夹

该文件夹用于存放编译器编译工程输出的中间文件，比如：.hex、.bin、.o 文件等，所以我们暂时无需主动往里面放东西。

Projects文件夹

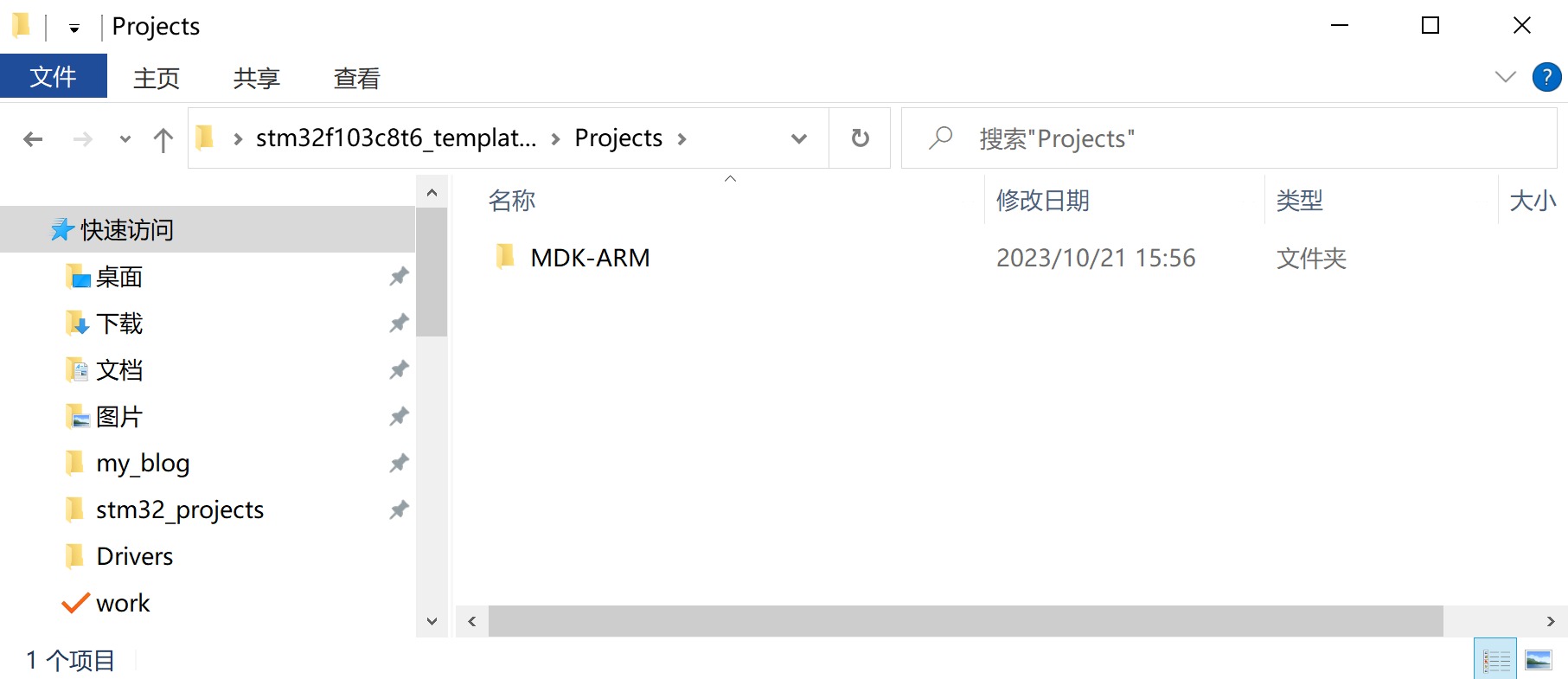

该文件夹用于存放编译器的工程文件。不同的开发工具所产生的工程文件是不一样的，常见的开发工具有：MDK、IAR ，等等。但我们最常用的还是 MDK ，所以我们就可以在这个文件夹下创建一个 MDK-ARM 文件夹。

如果你使用其它开发工具，那么就创建一个对应的文件夹就可以了。

User文件夹

该文件夹用于存放用户编写的代码，如：HAL 库用户配置文件、main.c 文件、中断处理文件，以及分散加载文件等。

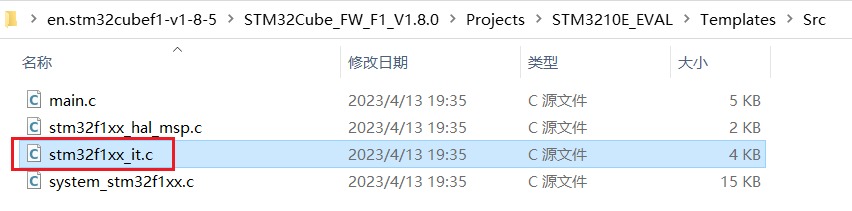

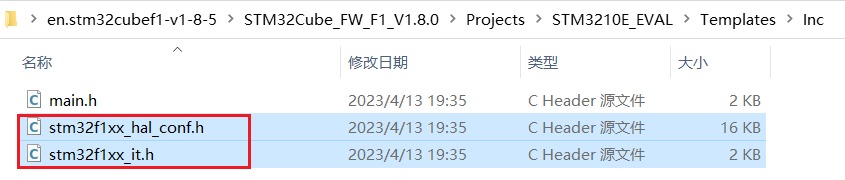

在这个文件夹里，我们需要将下面那三个文件拷贝到这里来：

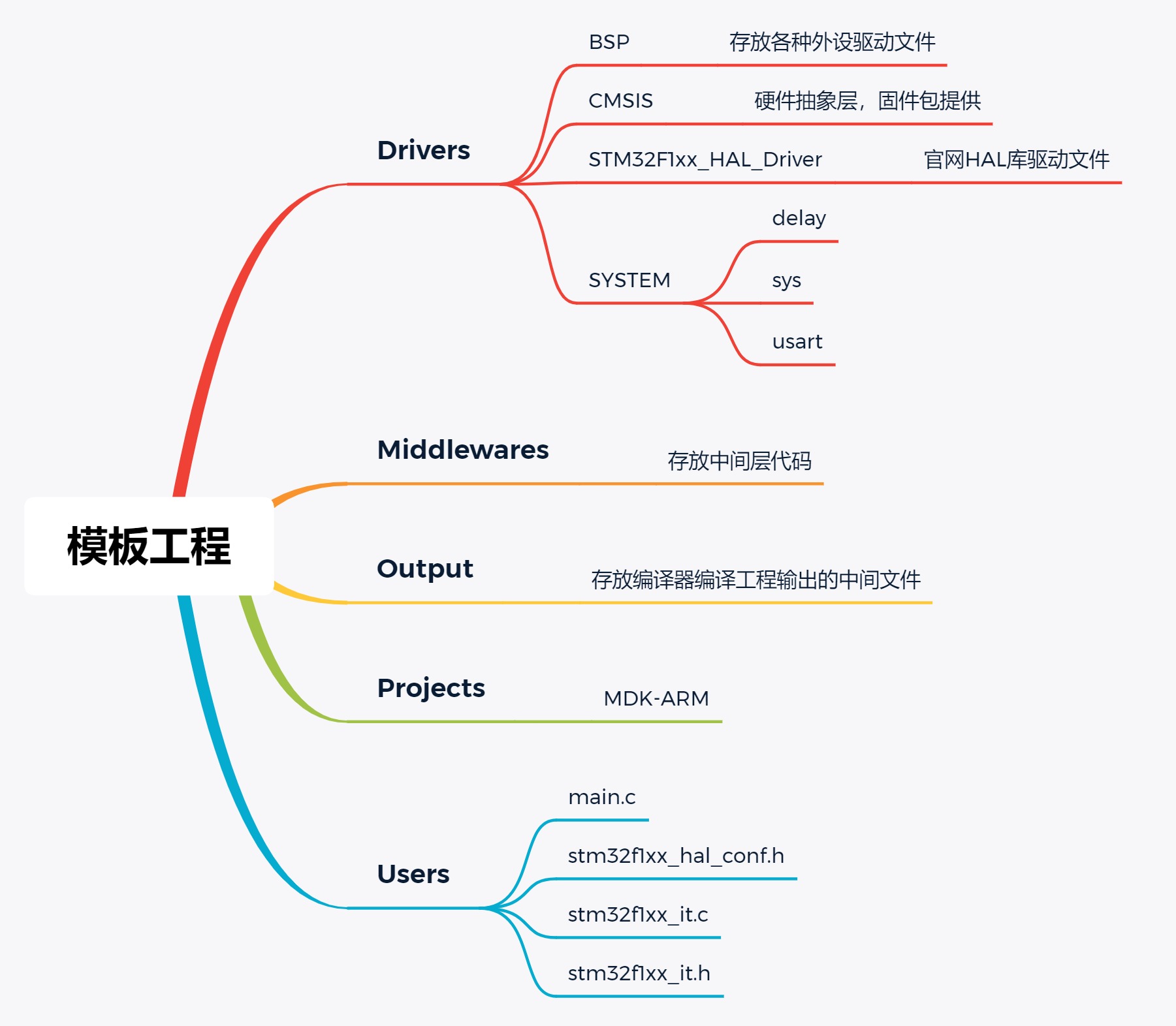

项目工程文件夹树状图

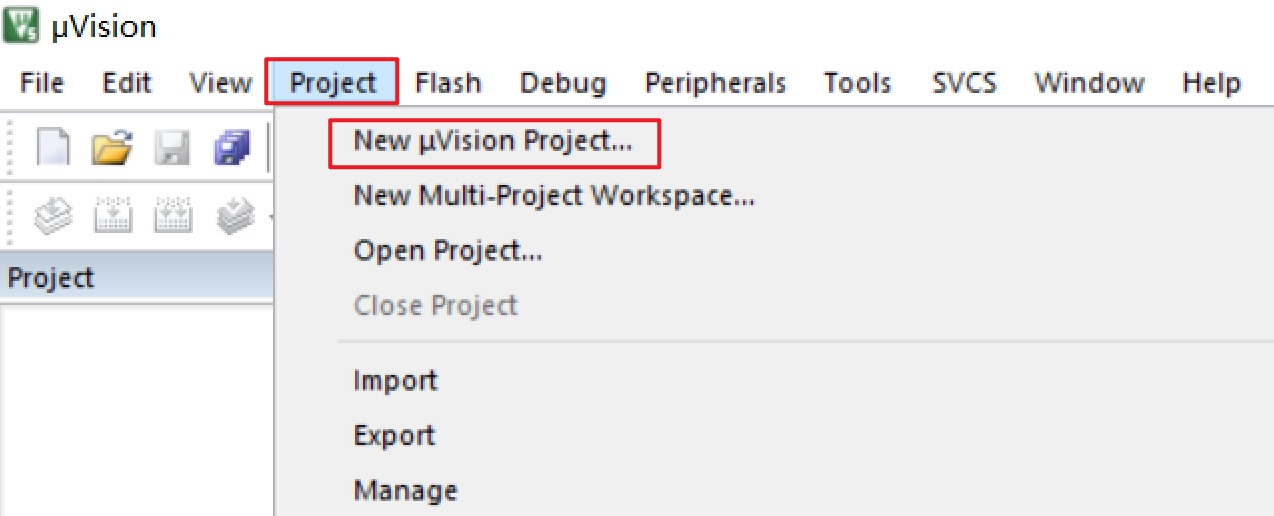

新建工程框架

添加文件

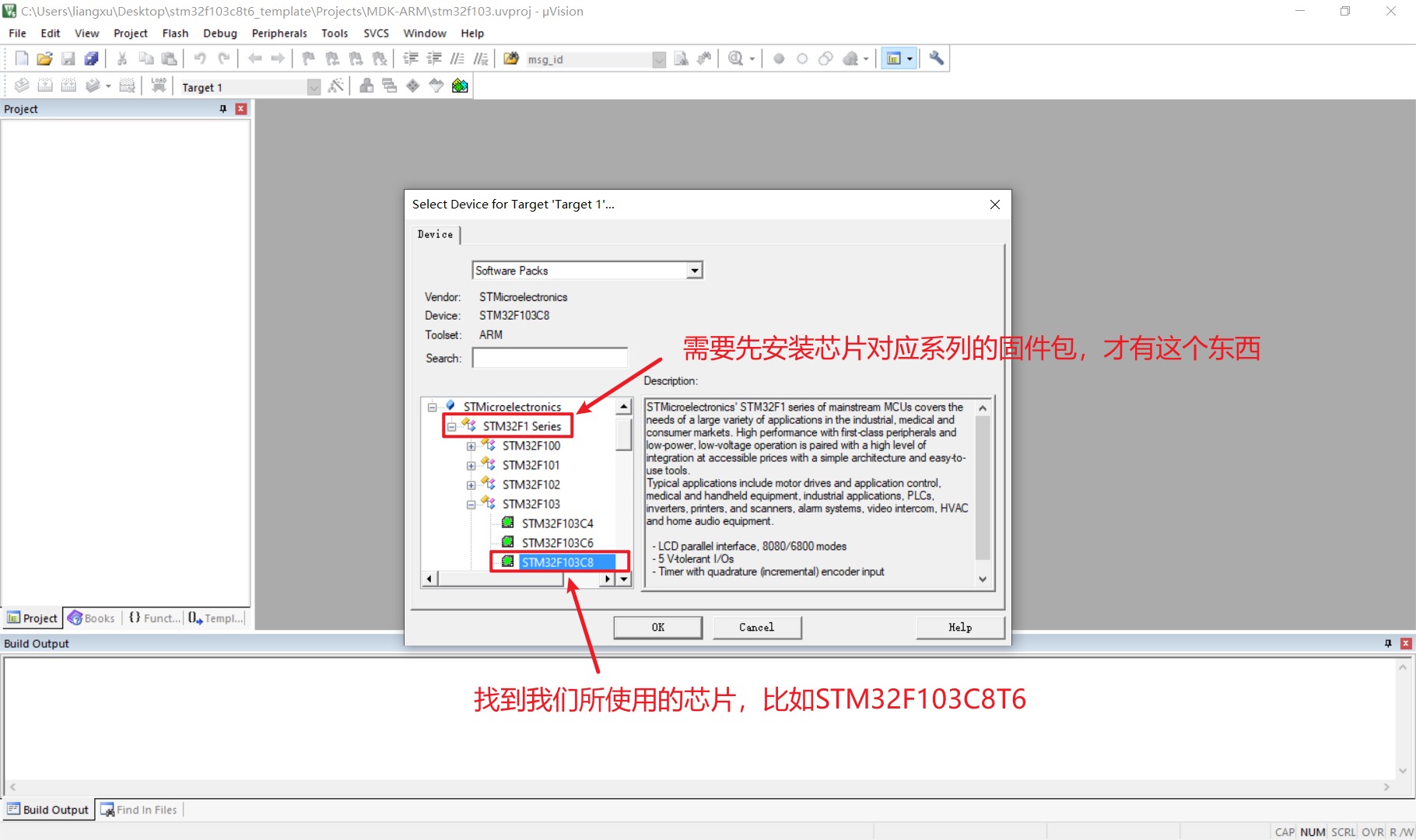

创建目标及分组

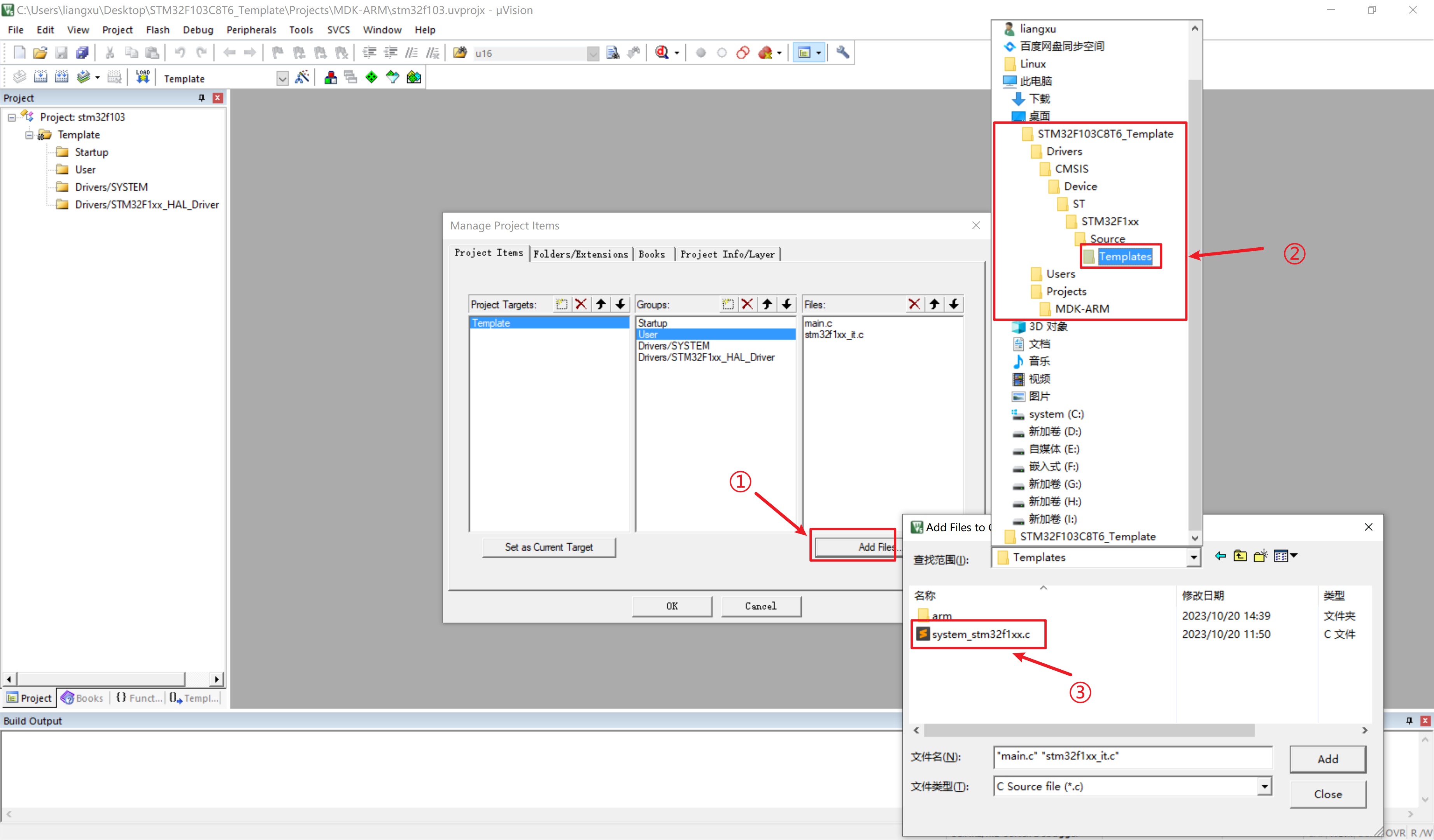

向各分组添加文件

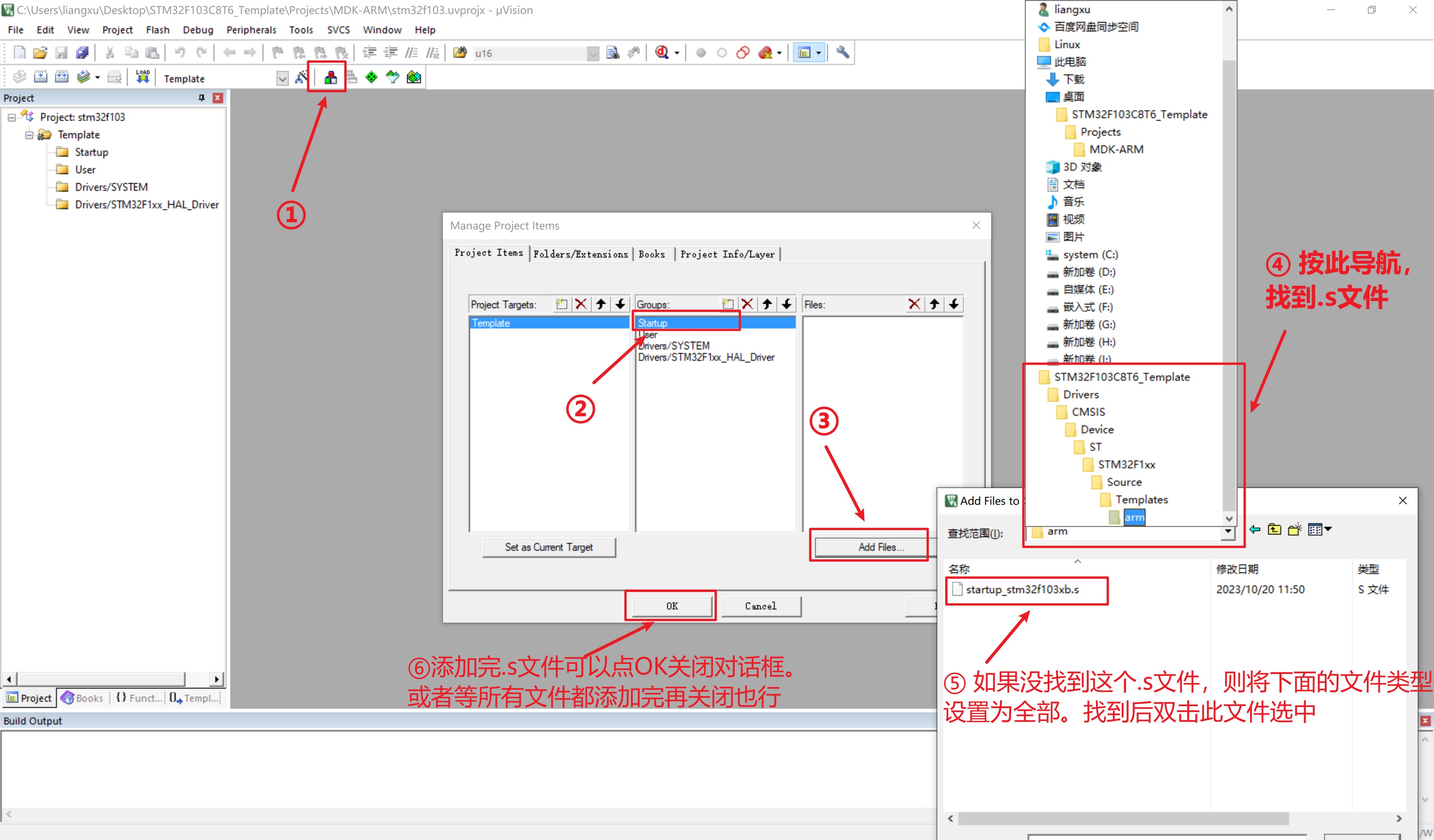

添加Startup分组文件

添加User分组文件

添加SYSTEM分组文件

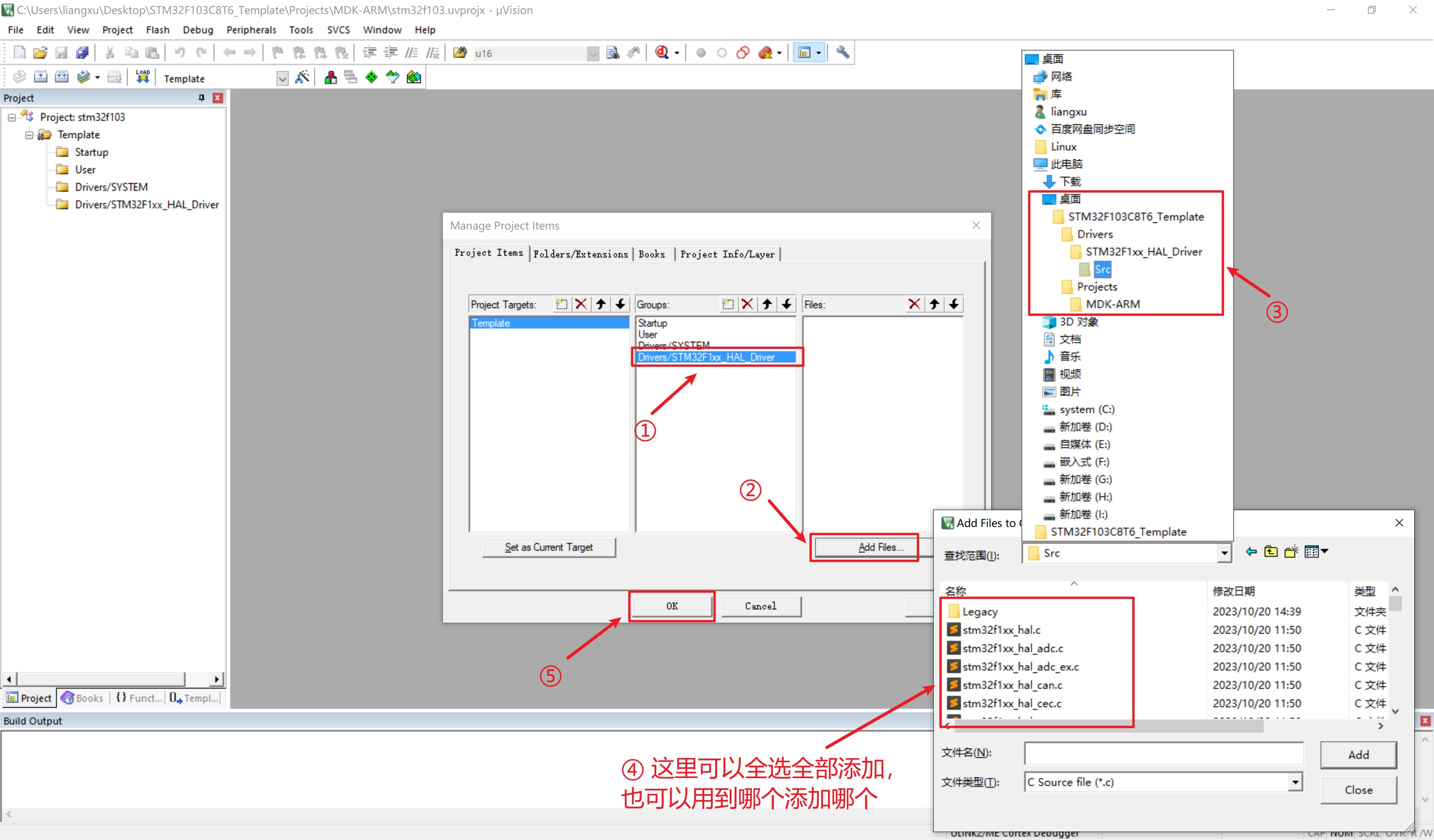

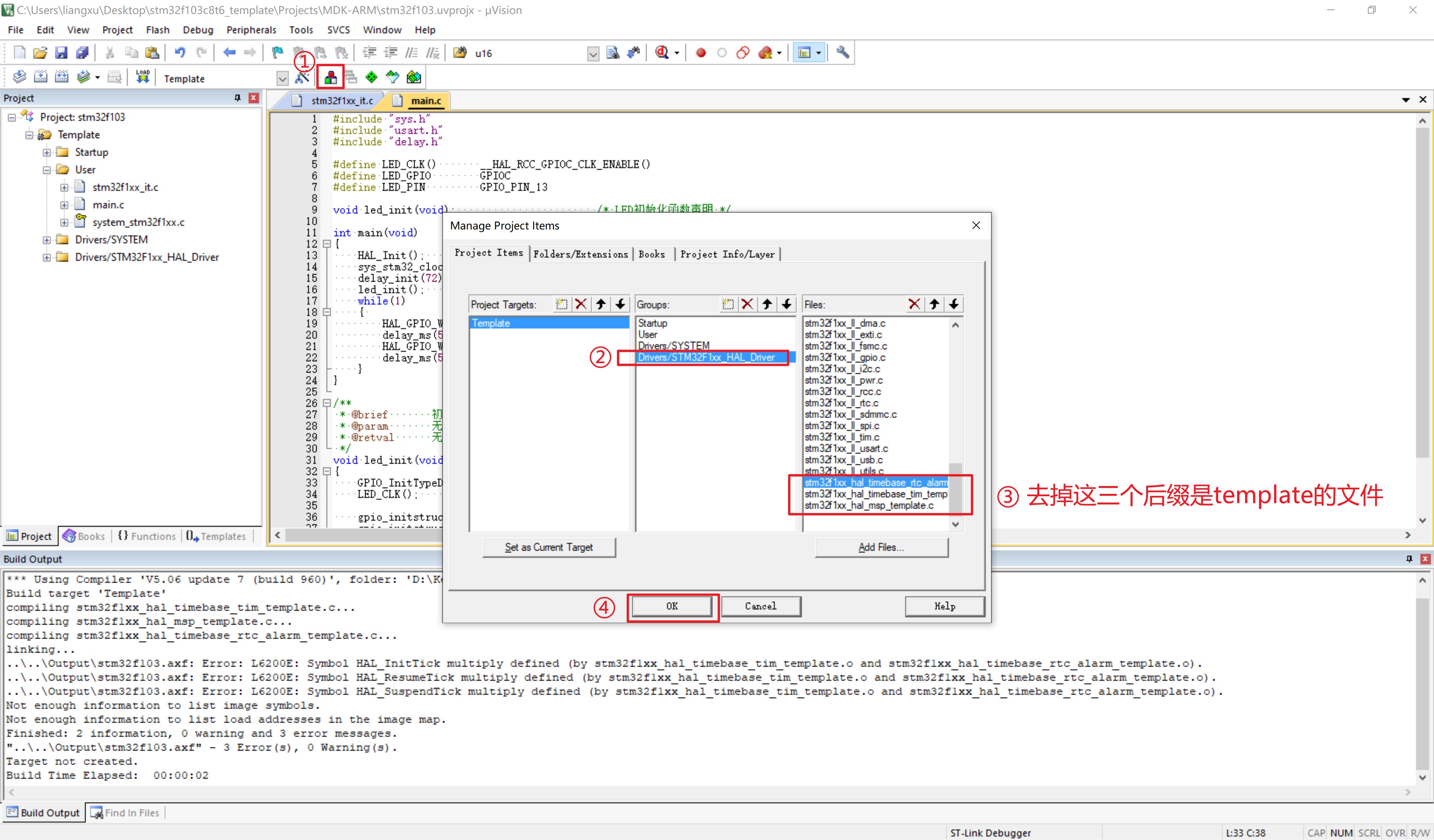

添加驱动文件

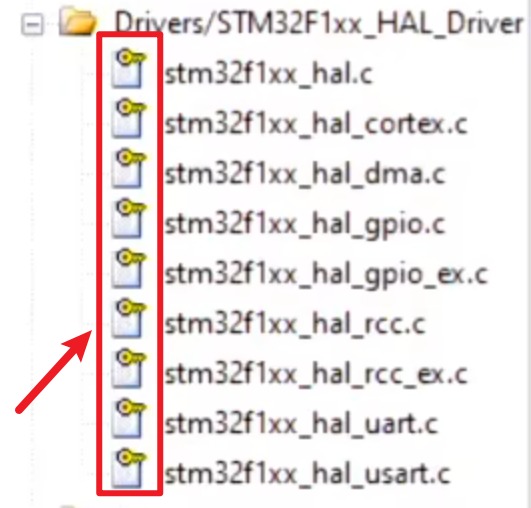

到这一步就已经将所有的文件添加完毕了。但此时你们会发现驱动文件前面会有个小钥匙，如下图示：

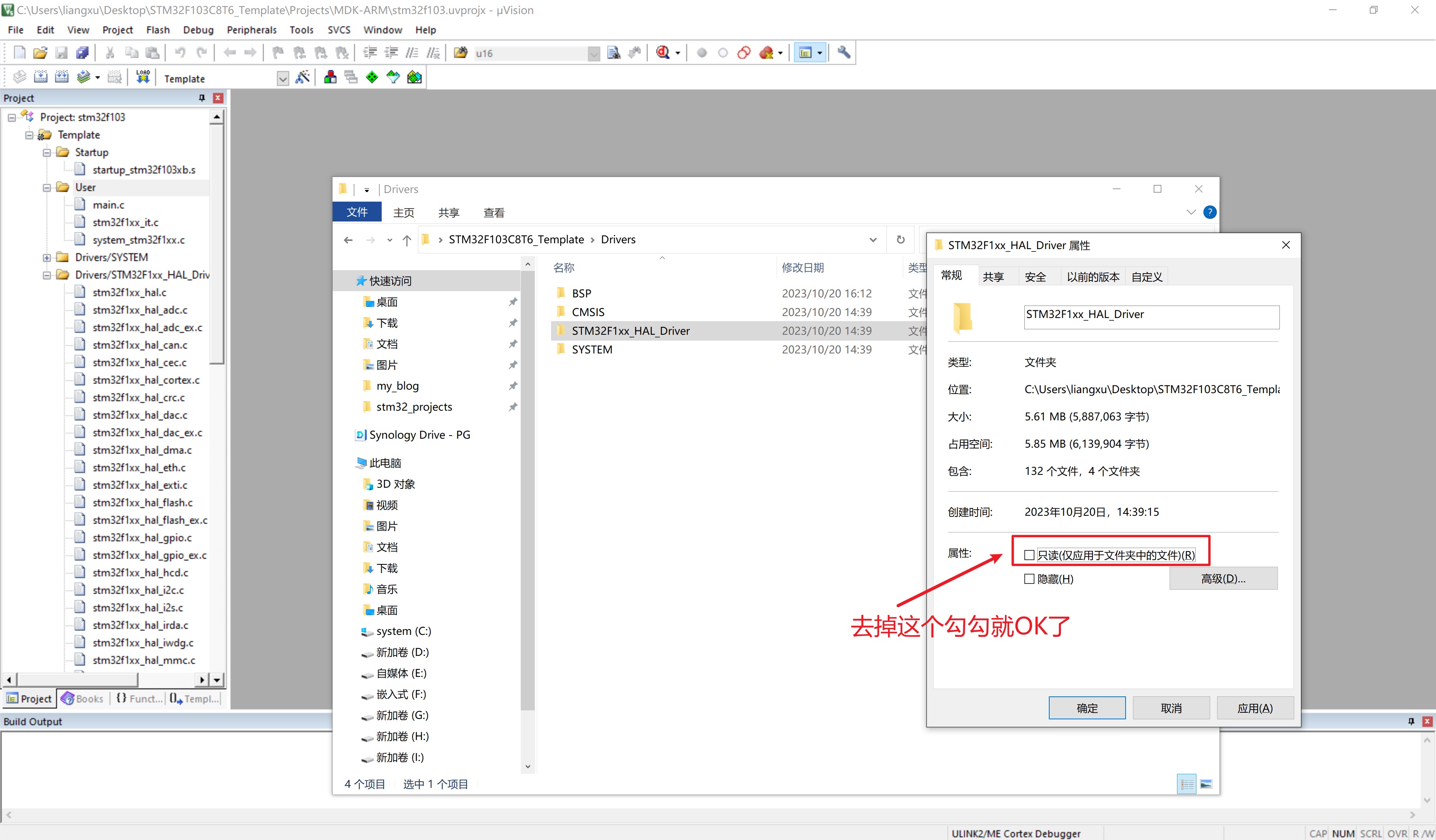

这是因为官方的固件包的文件设置了只读权限，我们只需要按下图的方式取消只读选项即可。

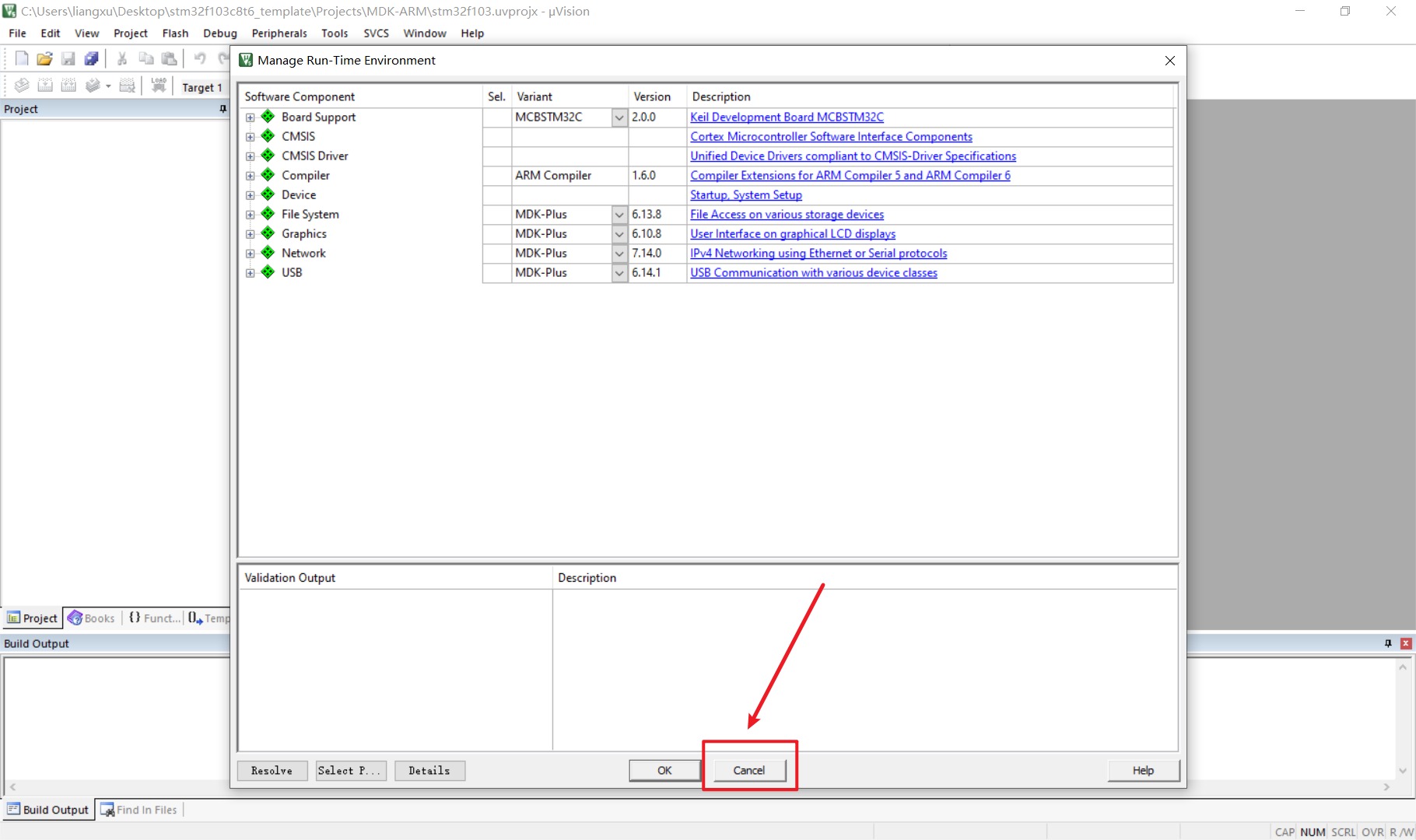

 魔术棒设置

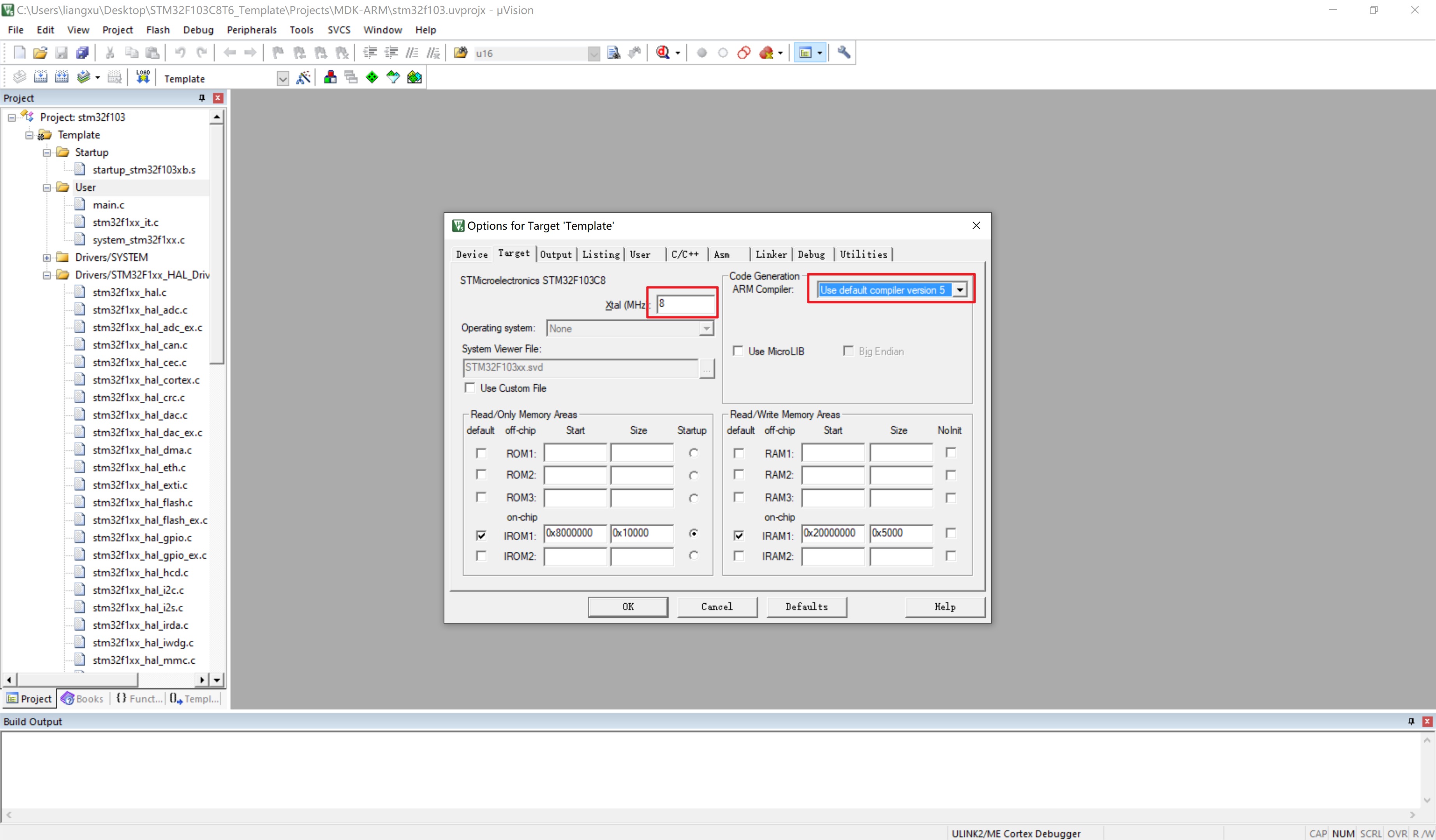

Target选项卡

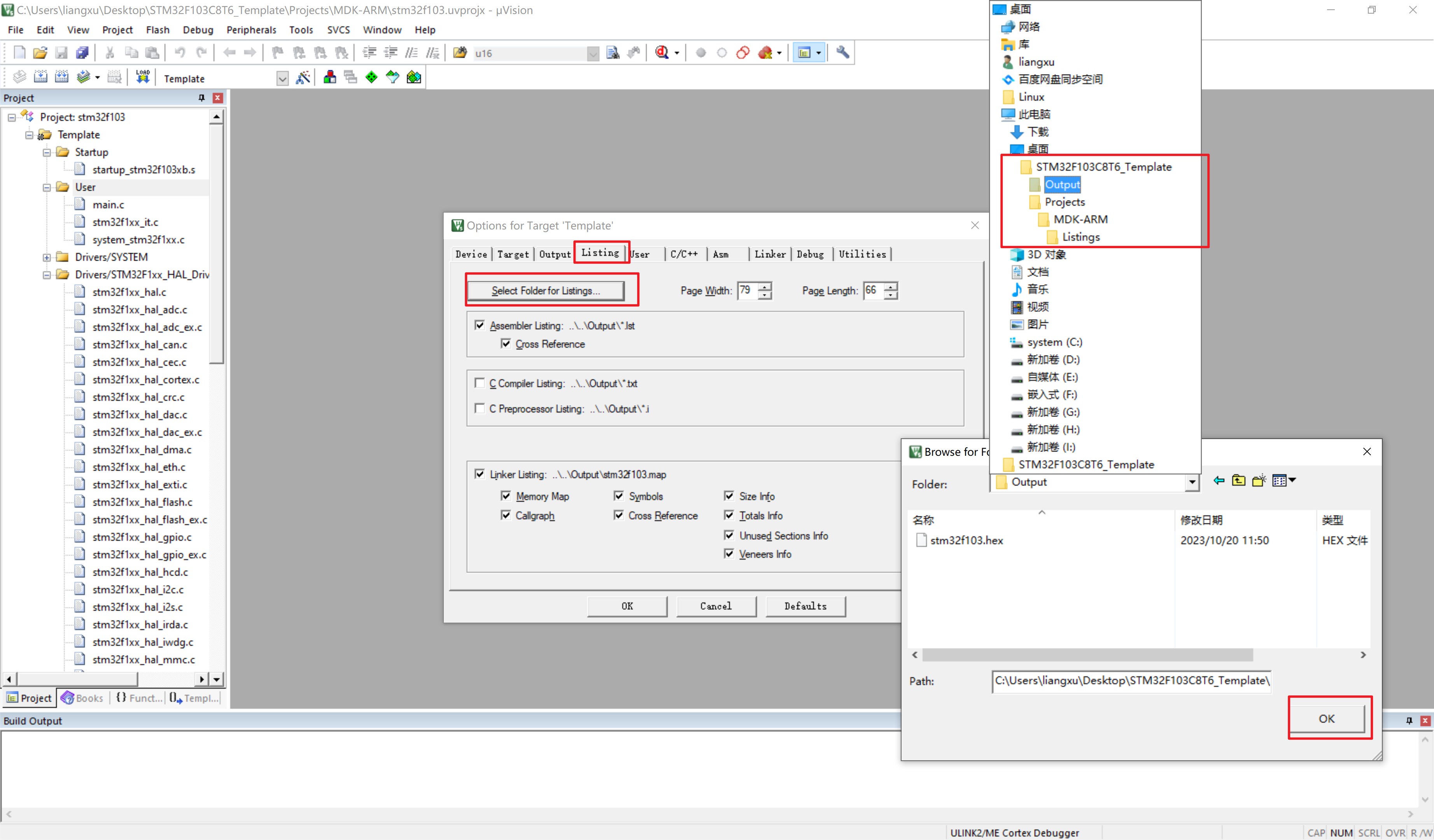

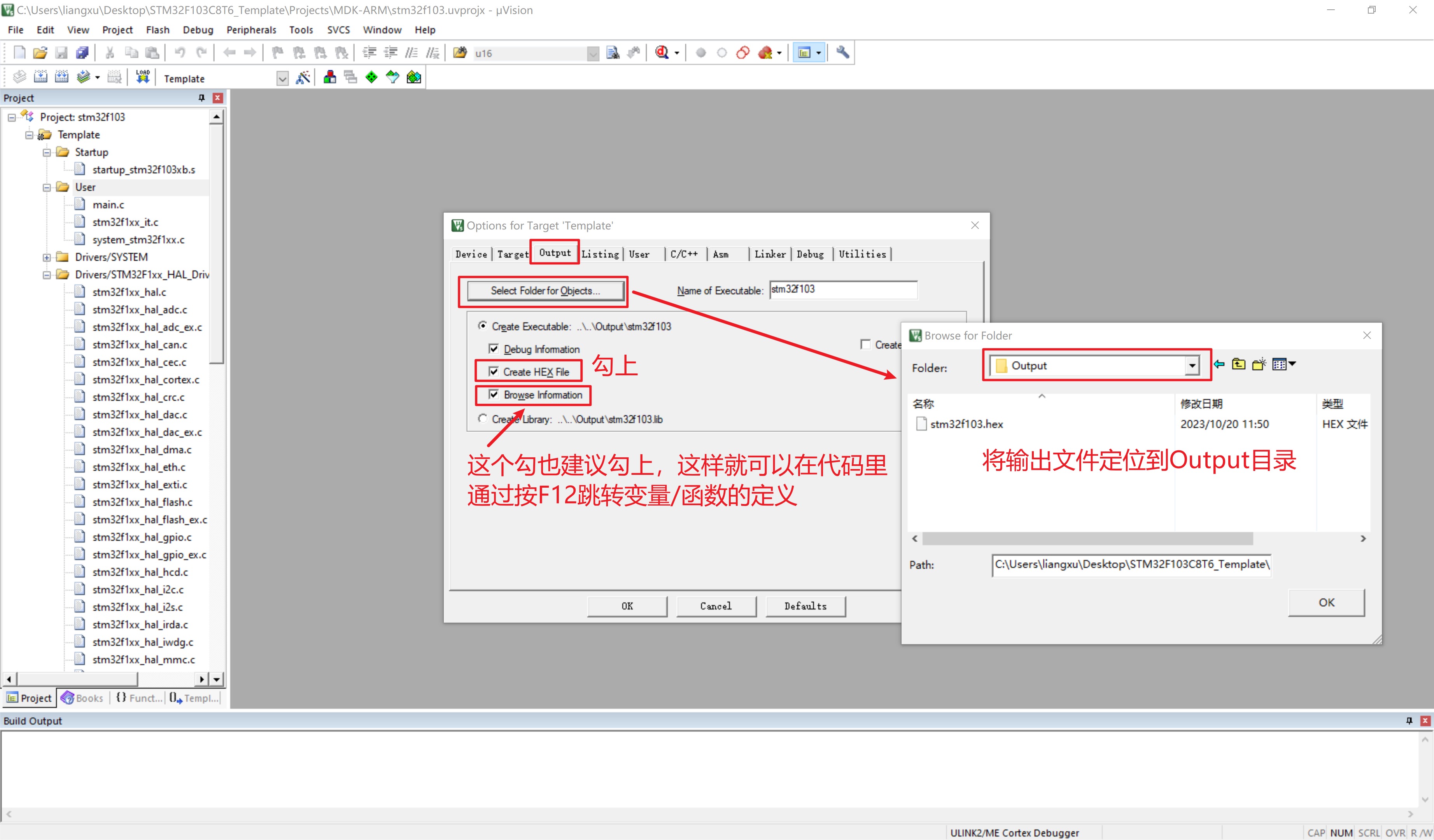

Output与Listing选项卡

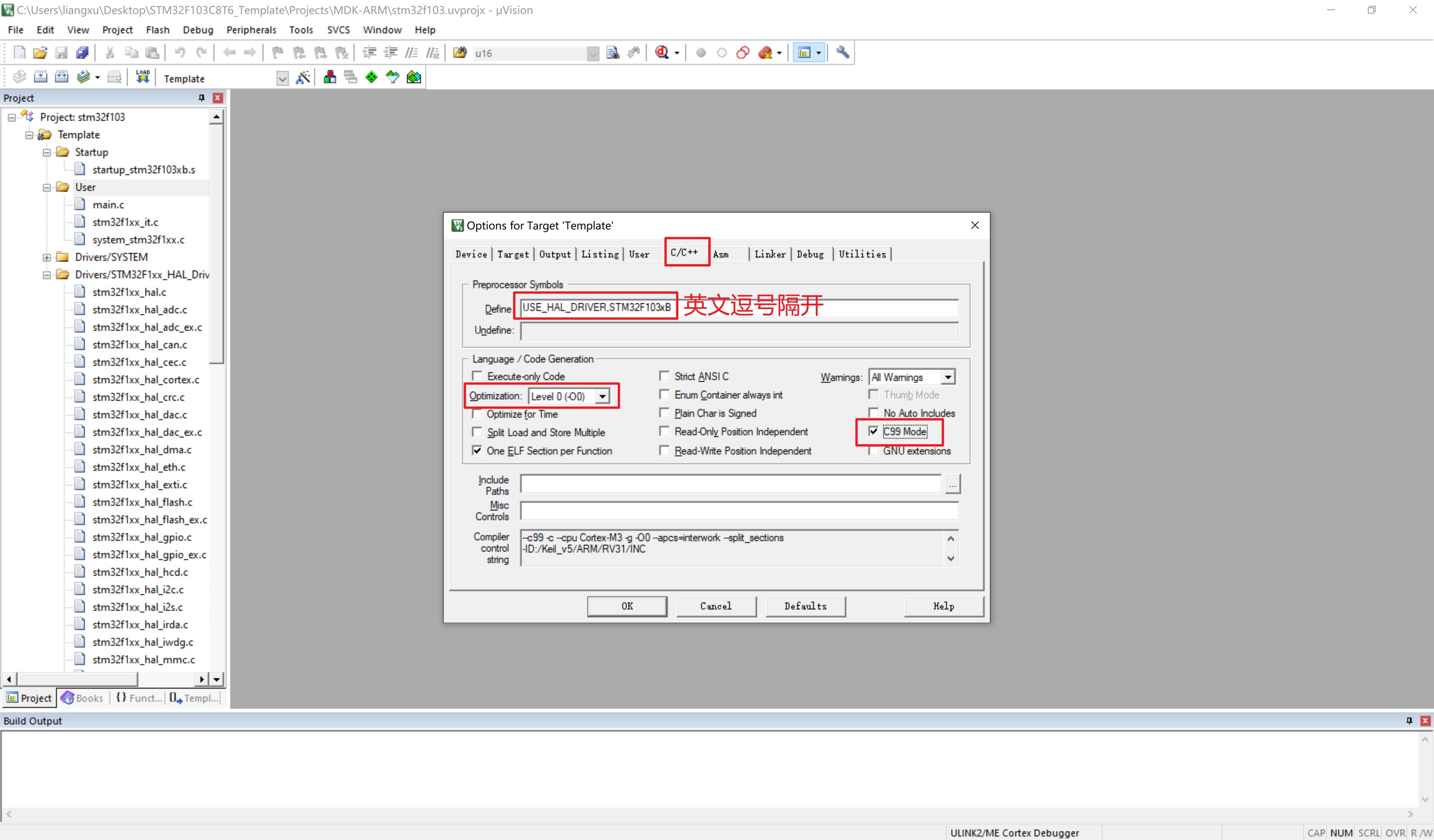

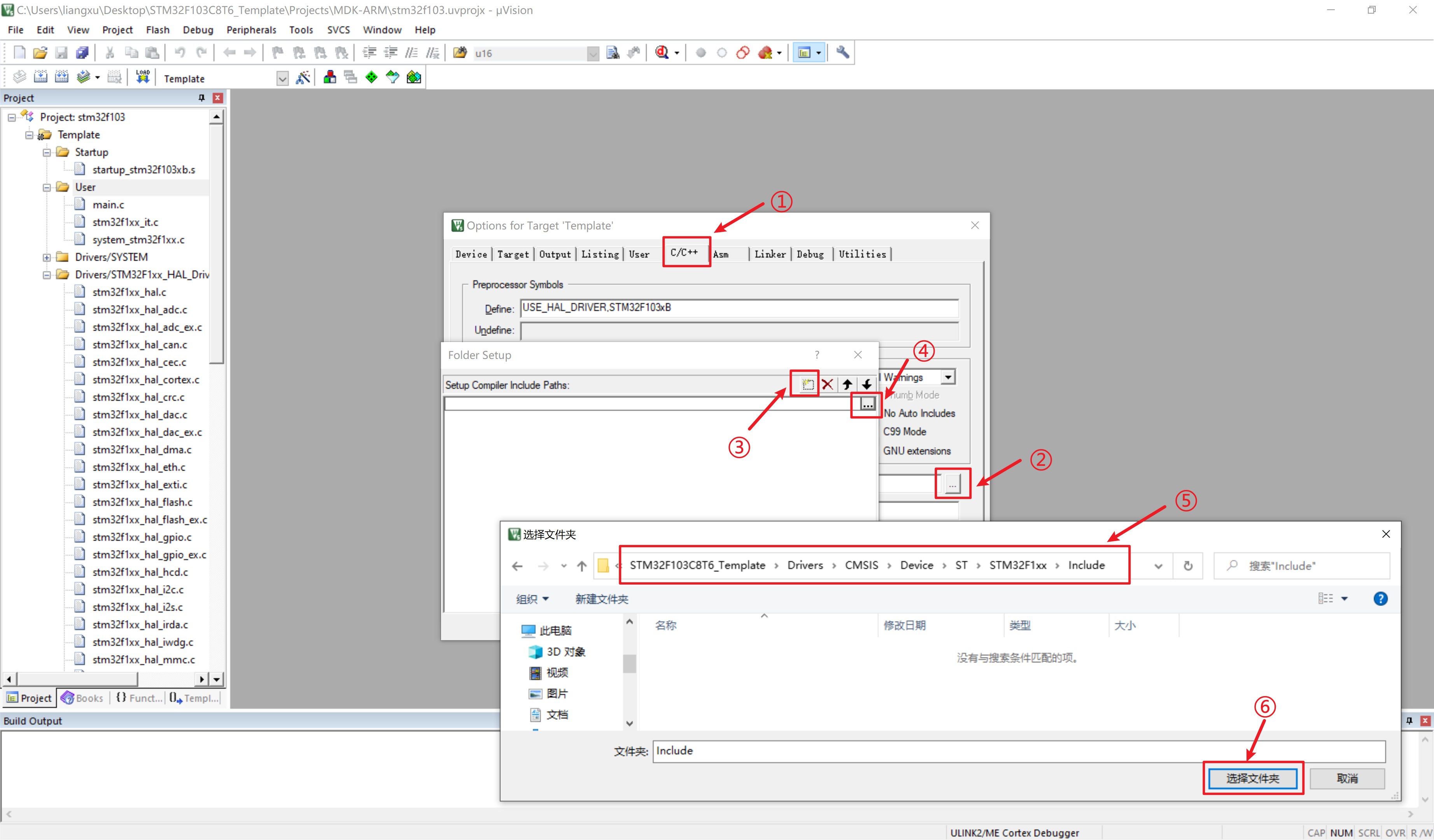

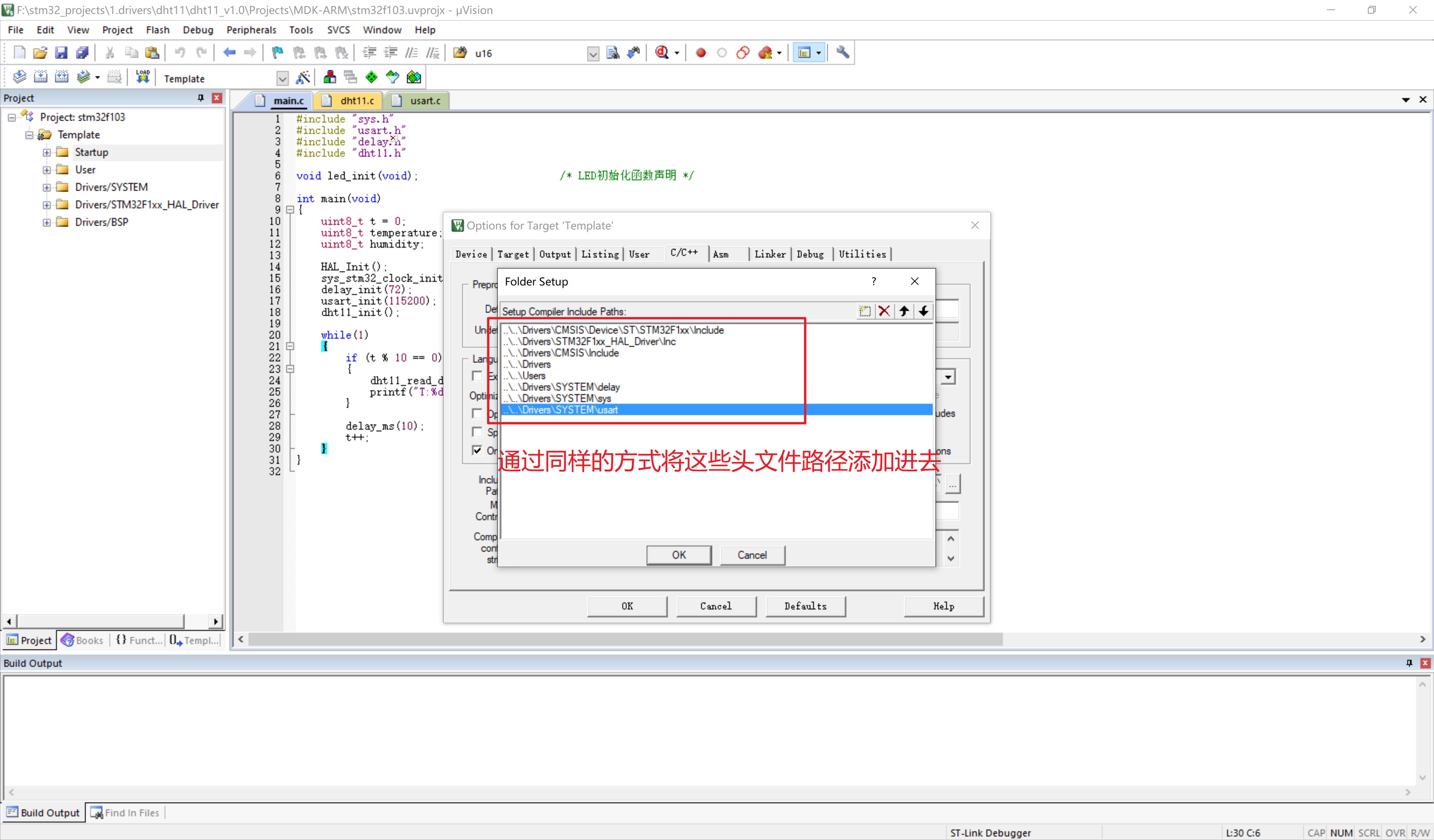

C/C++选项卡

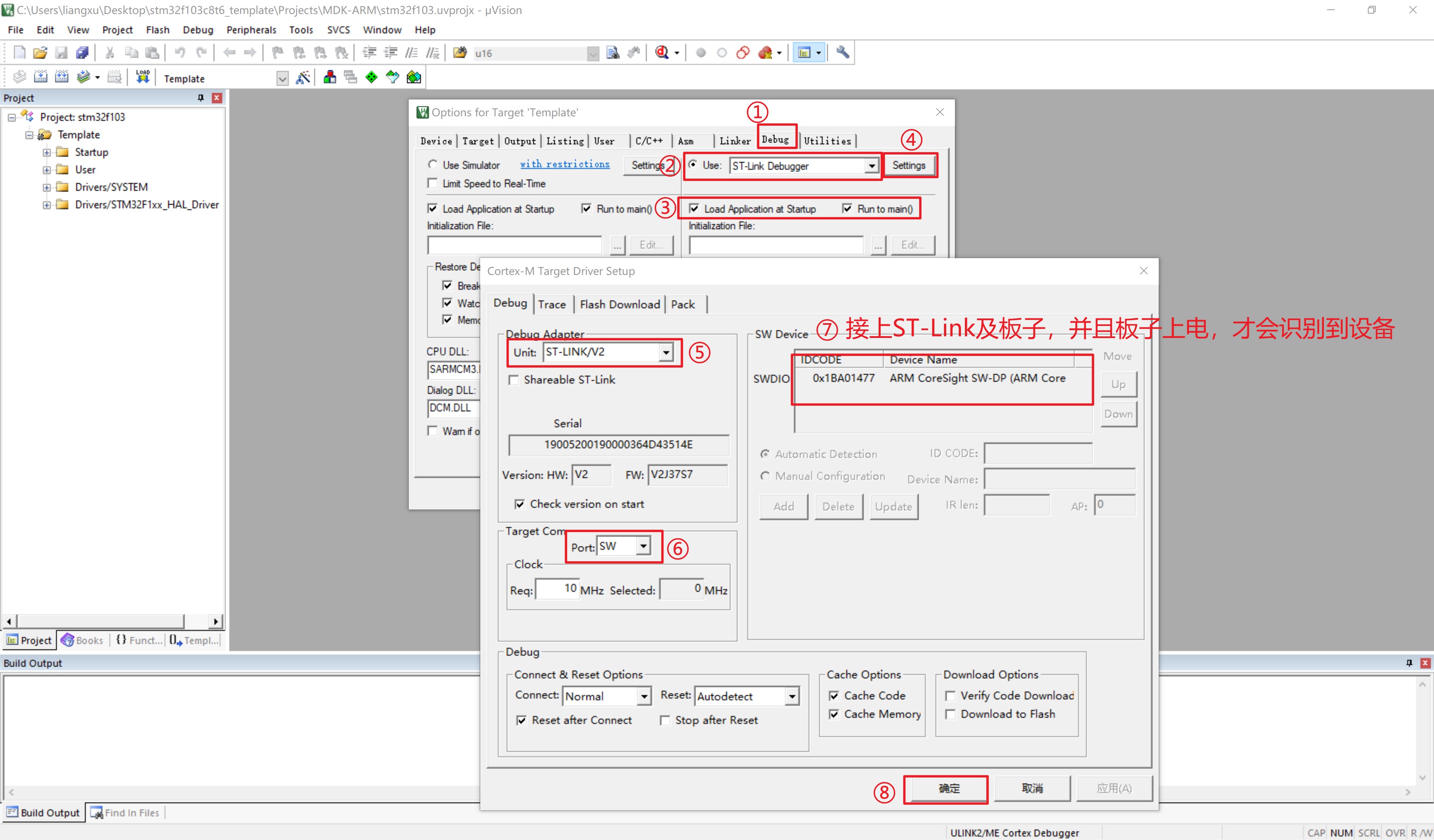

Debug选项卡

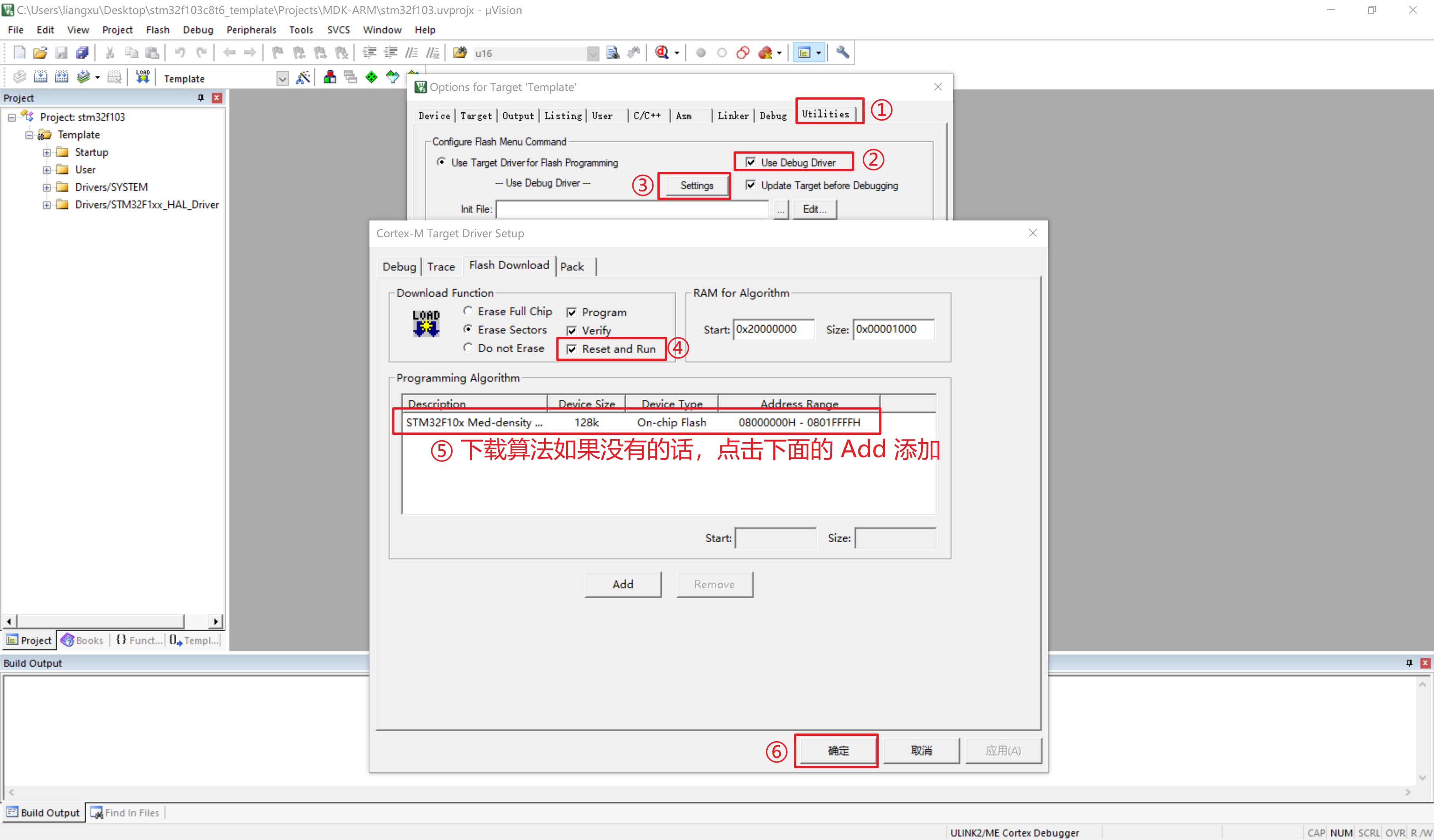

Utilities选项卡

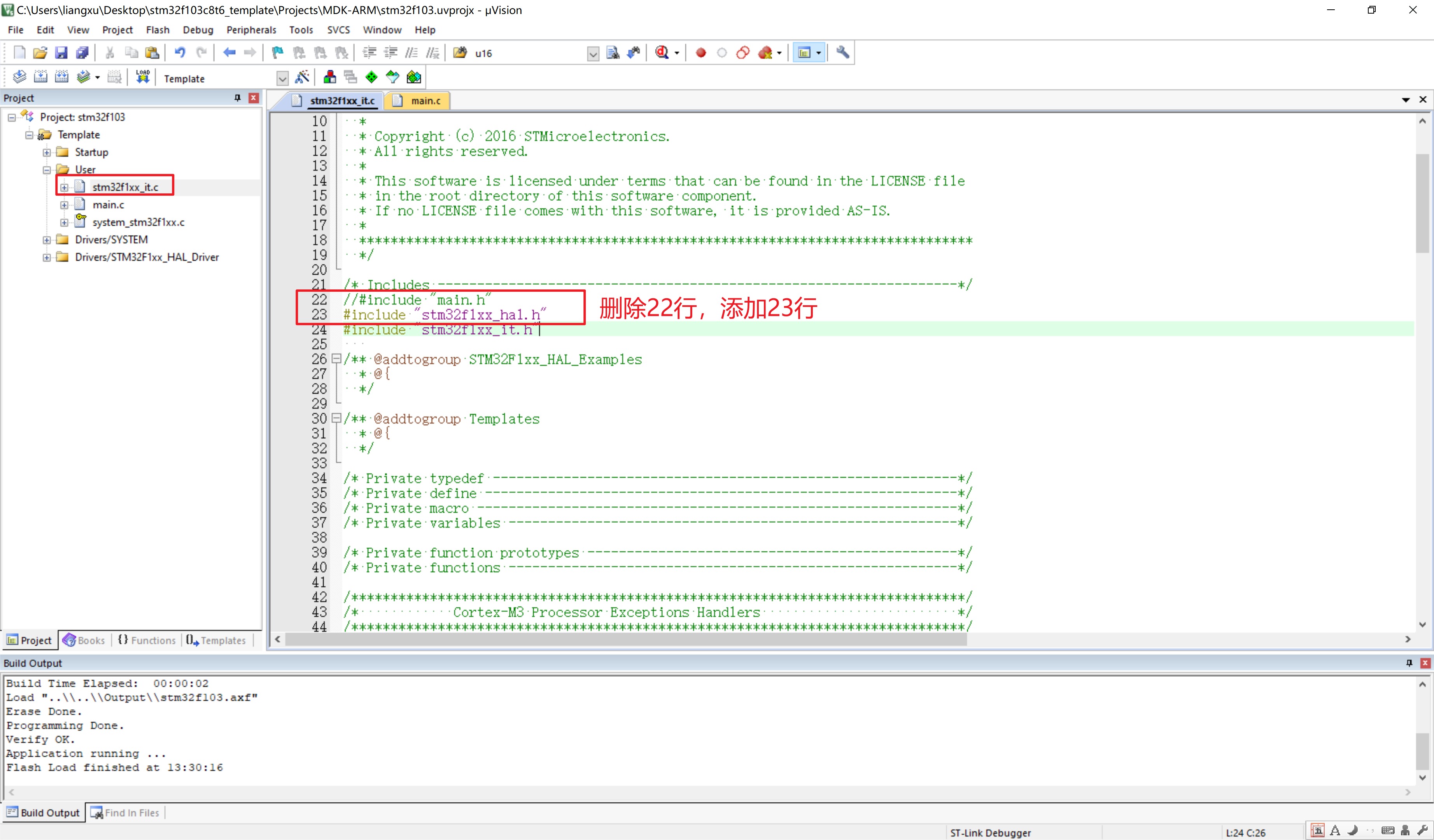

代码修改

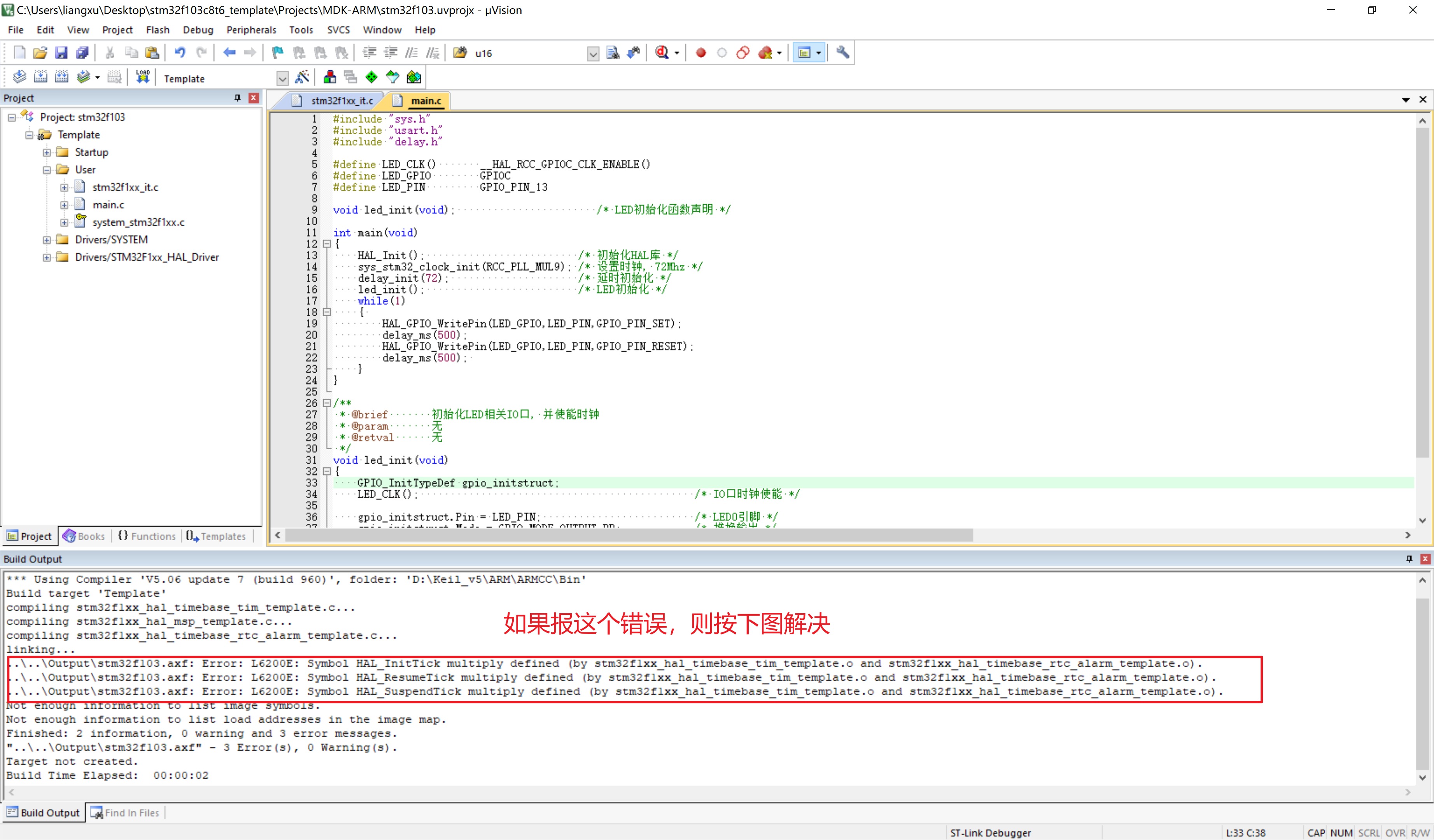

烧录验证

经过以上操作，模板工程创建完成。此时可以按下图接线烧录验证，工程没问题的话，左侧 LED 灯将以 500ms 间隔闪烁。
