BUCK电路_双MOS管

总概

免责声明

• 很多东西我也不太懂，所以讲的有些地方可能会有错误，要是坑了各位就不好意思了哈
• 如有错误欢迎指出，不胜感激

文章说明

• 这篇文章只设计硬件，不包含代码的内容
• 关于电源的PID控制文章链接：电源_PID控制

---

电路设计

对buck电路的基本原理我们就不过多阐述了，不知道的朋友可以去百度一下

这里我们将从最基本的buck电路逐渐到我们要实现的buck

buck进阶

这是一个基础的buck电路，如何驱动mos上管的问题我们就先不讨论。

这里会有一个问题，就是当我们的工作电流增大时，由于二极管会有导通管压降，

我们假设为导通压降为0.3v，工作电流为3A时，输入电压为12V，输出电压为5V，

而mos管我们假设没有压降，那么就会出现效率不能达到要求的问题，

通过计算0.3V*3A=0.9W(当然二极管并不是一直处于导通状态，这里只是大概想一下，

就不考虑那么多了)，这里就会吃掉我们不少功率，

而mos管的导通管压降很小，所以我们可以考虑使用mos管代替二极管

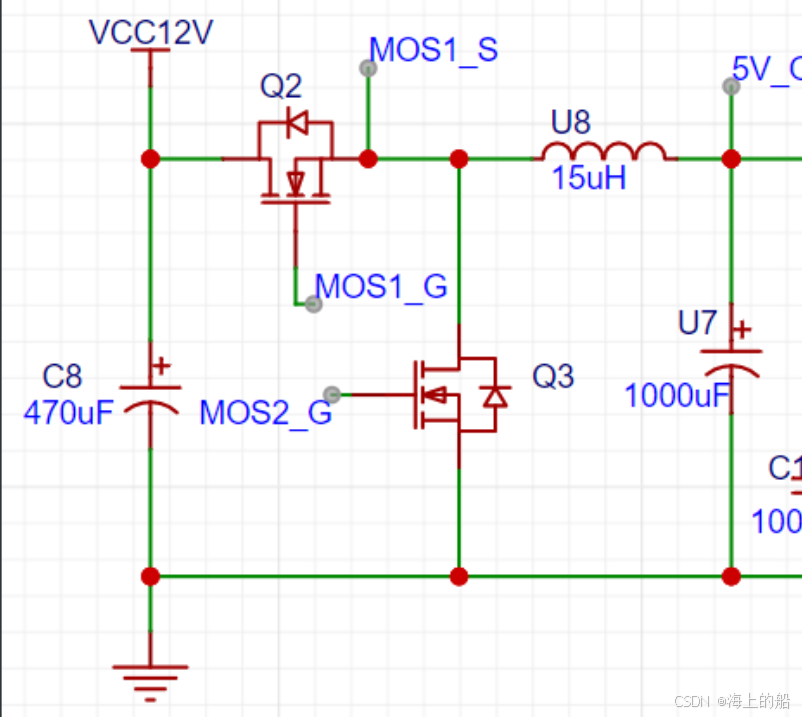

就可以得到下图

我们只要能够办到 上mos管 和 下mos管 不同时导通（有死区时间是最好的）

就可以实现降压效果！

这里在补充一下上面的问题，如何驱动上mos管

---

驱动mos上管

这里以IRF640N为例

已知我们stm32端口的驱动能力太弱不足以驱动mos管进行开关

我们可以选择一个增强驱动能力的模块，假设我们输入是12V，而驱动的输出也是12V

那么问题来了，当mos上管导通后S极的电压会到12V，而你mos管G极的输入电压也是12V

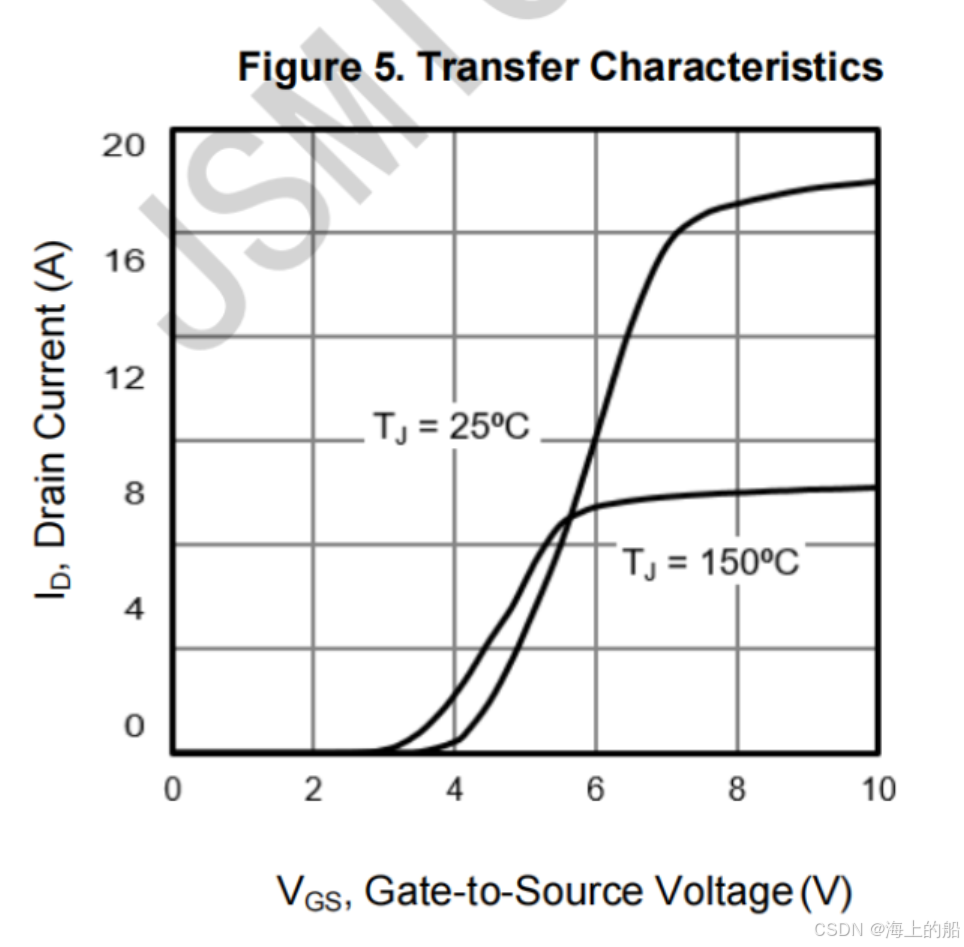

从下图可以看出来，这样mos管并不能完全导通，会让mos管的导通管压降很大，

从而会吃掉很多功率，并且会很烫

而解决情况的方法就使用自举电路，从而让G极电压在导通周期内比S极高12V

而自举电路涉及的知识点又会牵涉到更多，不便于这篇文章的阐述，所以这里我就不讲

自举电路了，不知道如何解决的朋友可以去其他文章看看

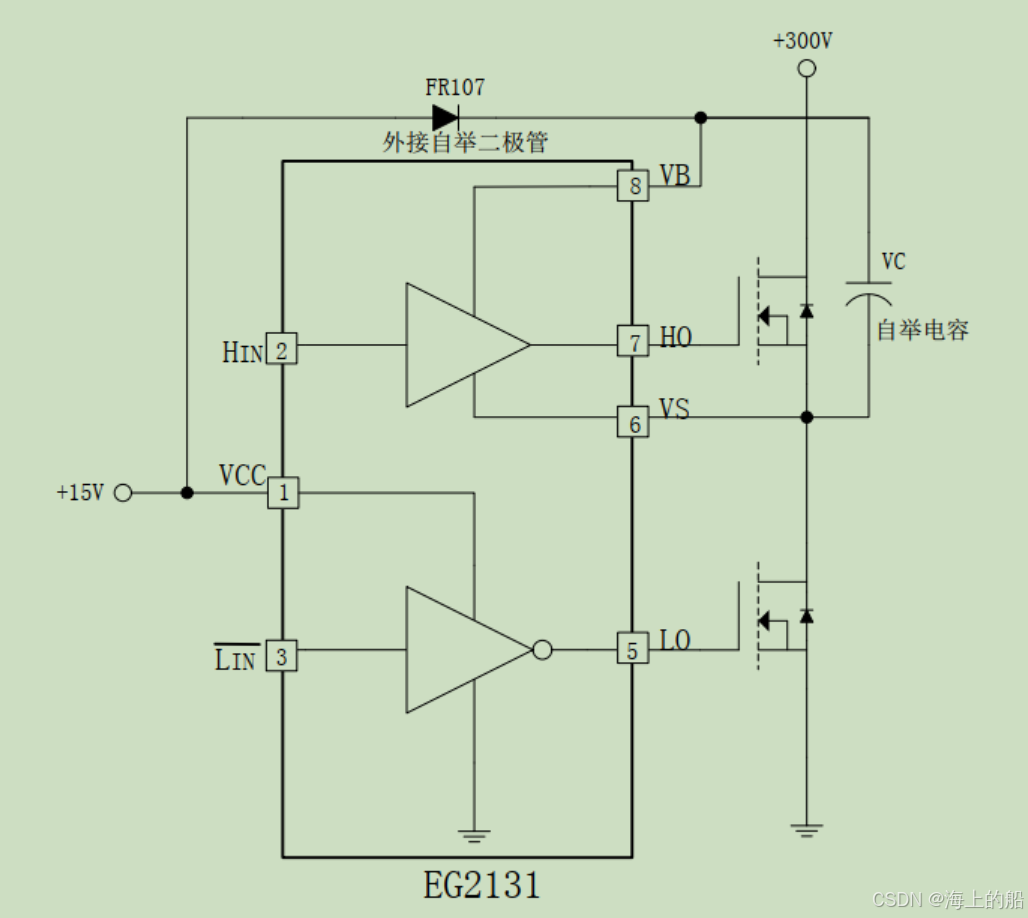

这里我的解决方式的通过EG2131这个芯片来驱动上下mos管

这里的HIN和LIN我们在画原理图的时候直接连到一起！

至于这个芯片如何使用，各位可以去翻翻手册，可以告诉大家一个小窍诀，

立创商城是一个找手册的好地方

---

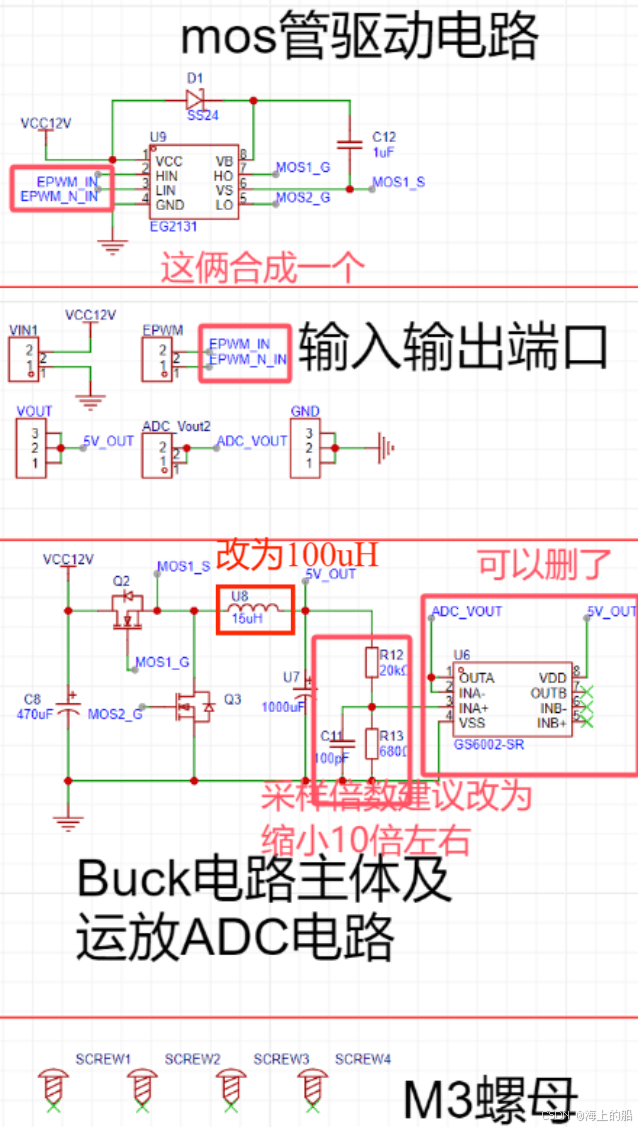

最终buck

电路的小毛病解决

1. 这里的运放芯片建议各位给删了，因为会有一点小毛病
2. 而R12和R13是为了采样方便，这里我不小心把值弄错了，建议各位弄成缩小10倍左右比较合适
3. EPWM_IN和EPWM_N_IN直接连到一起，然后给一个pwm就可以了
4. 15uH的电感太小了，建议换成100uH

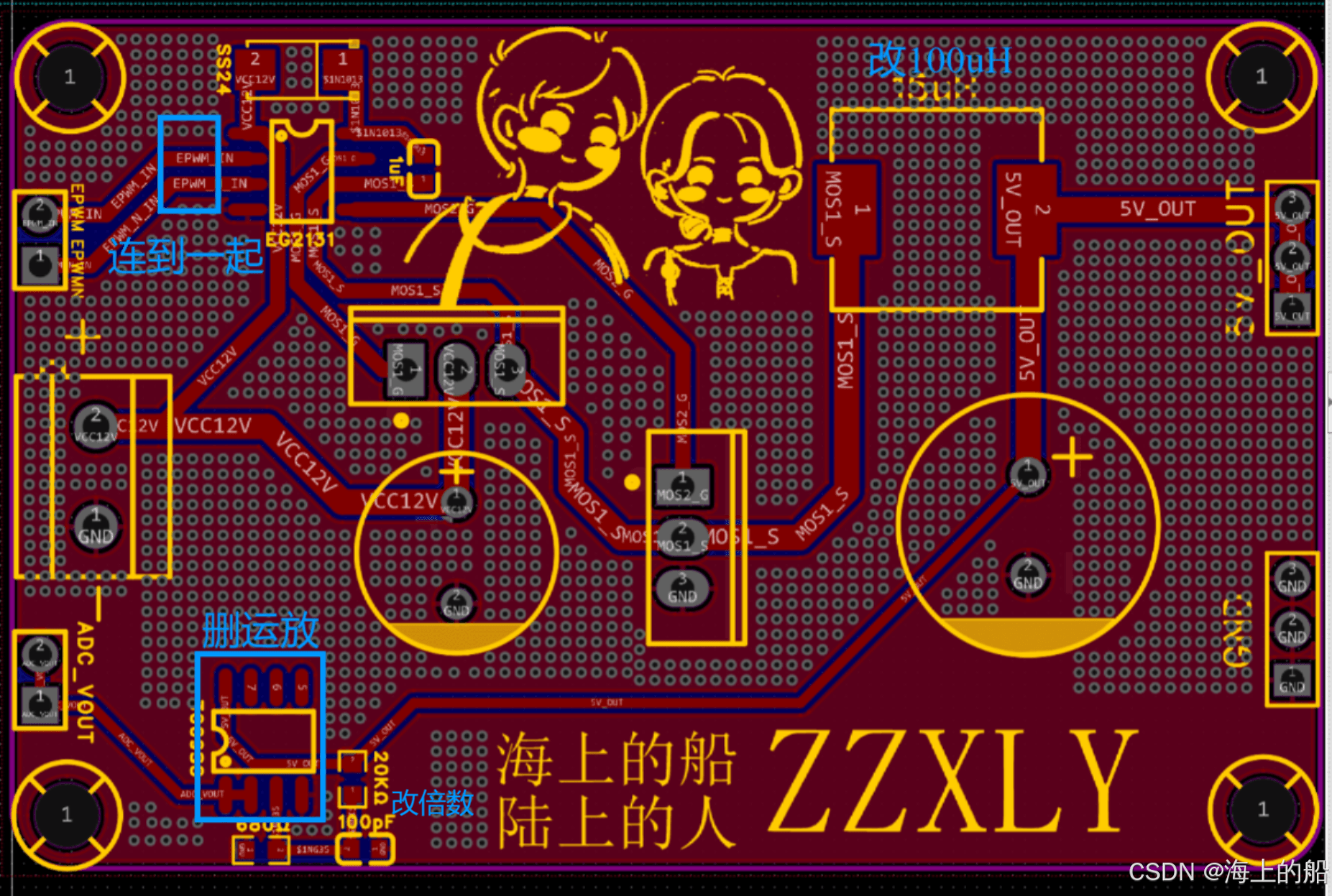

布局布线建议

• 注意是双面都铺铜，但是背面没有布线
• 这里这么多过孔是为了让回流效果更好，嫌麻烦可以不弄，但是一定要让GND都连通
