5v单片机驱动BUCK电路的MOS管

本文介绍了两种适用于不同开关频率的电路设计方案。一种适用于开关频率低于2KHz的场合,另一种则适用于高频大功率场合,最高可达100KHz,并可并联多个MOSFET-P管以增加输出能力。文中详细解释了电阻选型原则及其对三极管功耗的影响,并给出了针对高频应用的电路改进措施。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

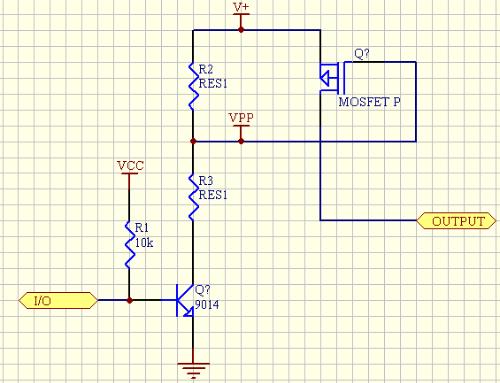

图一:适合开关频率不高的场合,一般低于2KHz。

其中R1=10K,R2 R3大小由V+决定,V+越高,R2 R3越大,以保证电阻及三极管功耗在允许范围,同时保证R2和R3的分压VPP=V+ 减10V,同时V+不能大于40V。
补充:

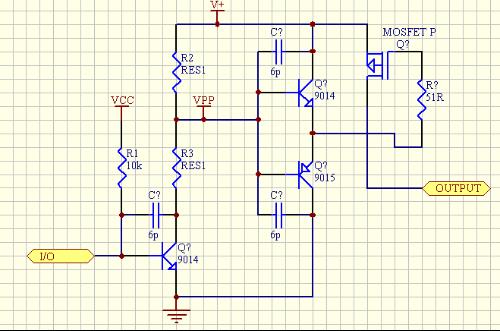

图二:适合高频大功率场合,到达100KHz没问题,同时可以并联多个MOSFET-P管

R2 R3需要满足和图一一样的条件,其实就是图一加了级推挽,这样就可以保证MOSFET管高速开关,上面6P小电容是发射结结电容补偿电容,可以改善三极管高速开关特性。另外:MOSFET的栅极电容较大,在使用的时候应该把它当成一个容抗负载来看。
补充:
最后需要说明的是,我给你全用的P沟道管,而没有N沟道,是因为在你的应用电路上使用N沟道管得话还需要一个自举电路来提升栅极电压,以保证MOS管完全导通,有点麻烦。
