蓝桥杯51单片机——LED闪烁



目录

概要

技术实现

实验结果

---







概要

        实验名称：LED闪烁

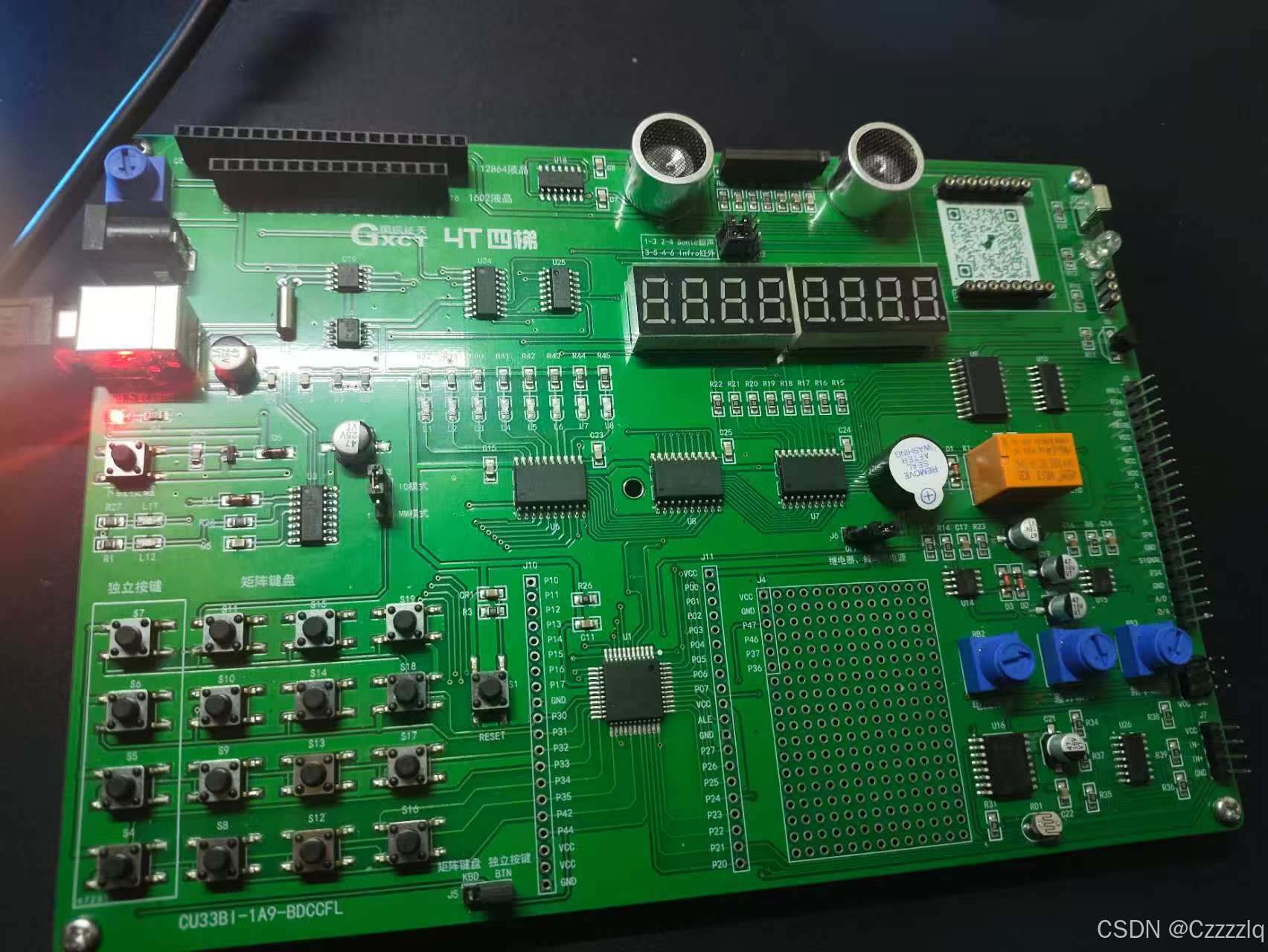

        实验环境：IAP15F2K61S2国信长天实验板

        实验配置：J3跳线配置为I/O模式,J5配置为BTN模式,J3配置为1-3,2-4模式,
                   J6配置为蜂鸣器电源

        实验要点：宏函数，异或语句控制LED闪烁

备注：蜂鸣器在整个实验中应处于关闭状态

技术实现

1.硬件环境

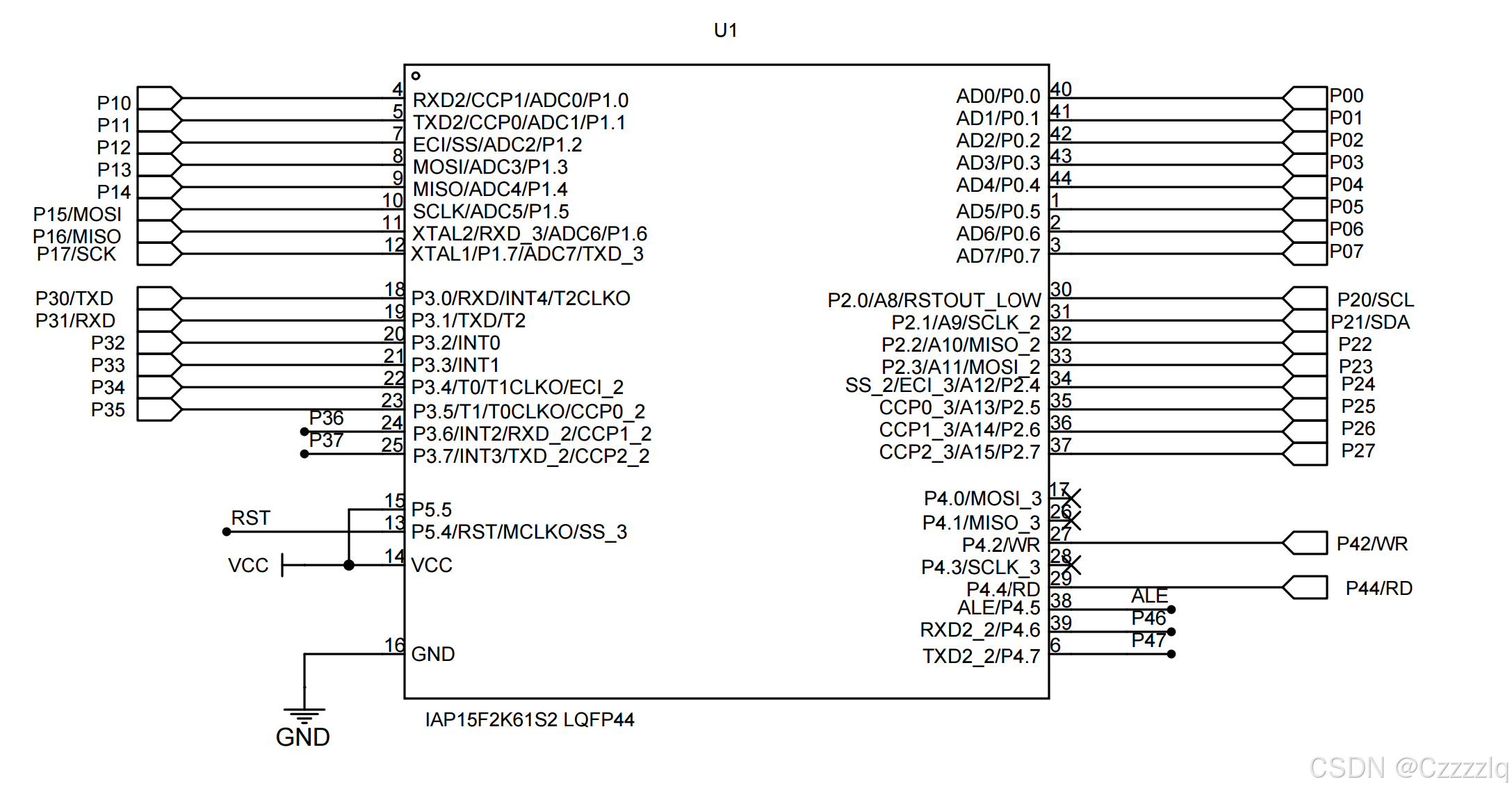

        IAP15F2K61S2单片机部分

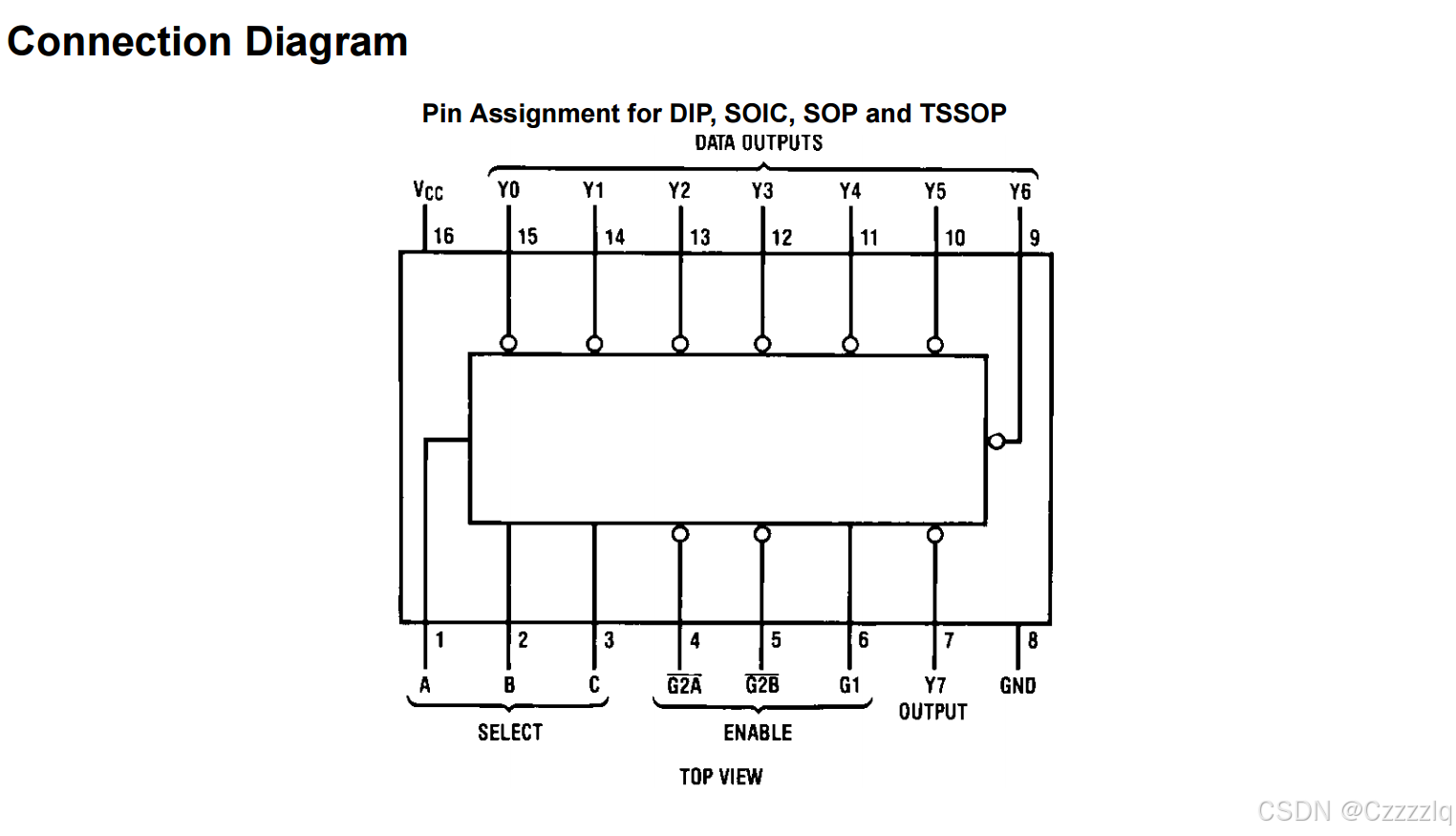

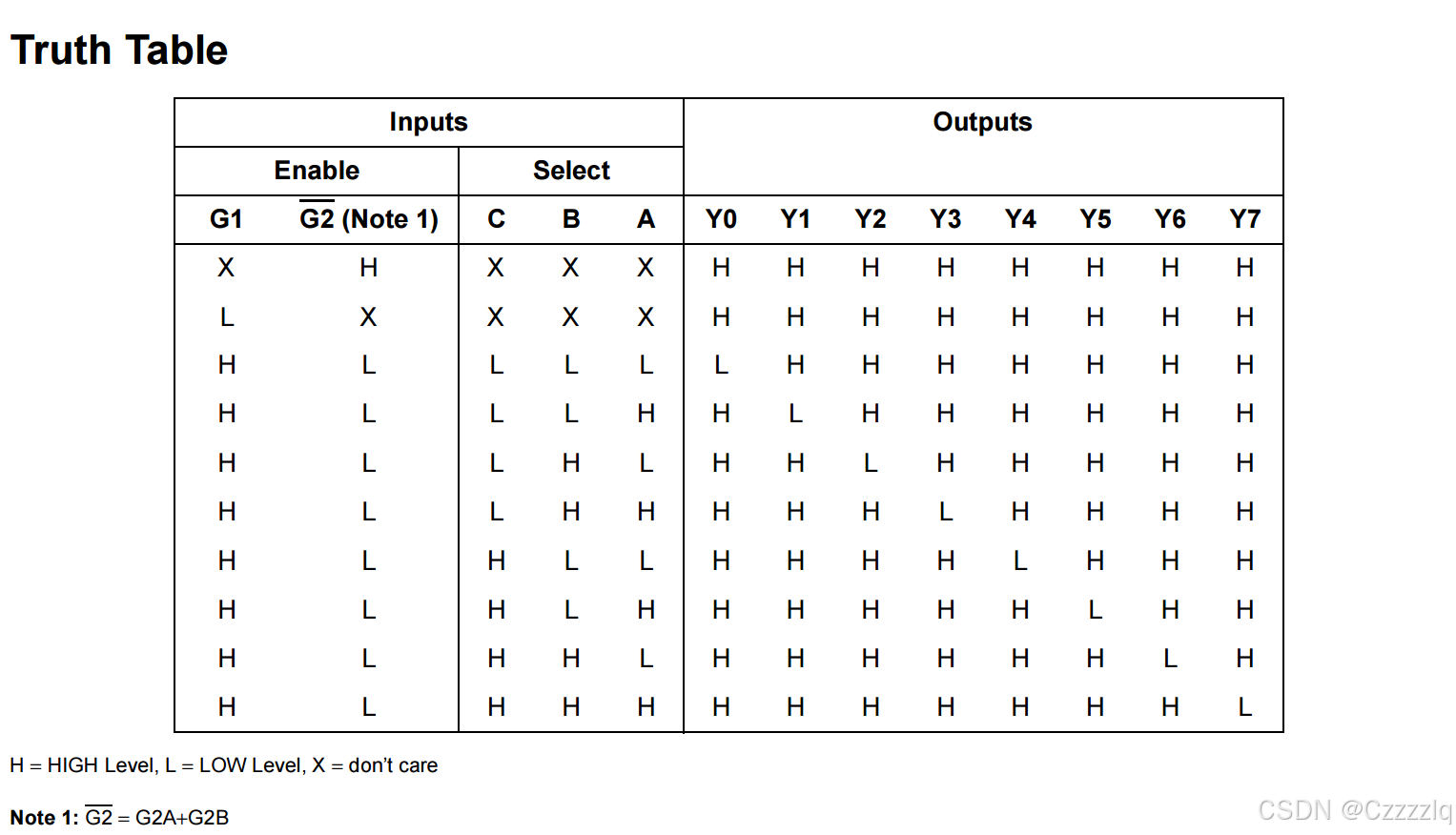

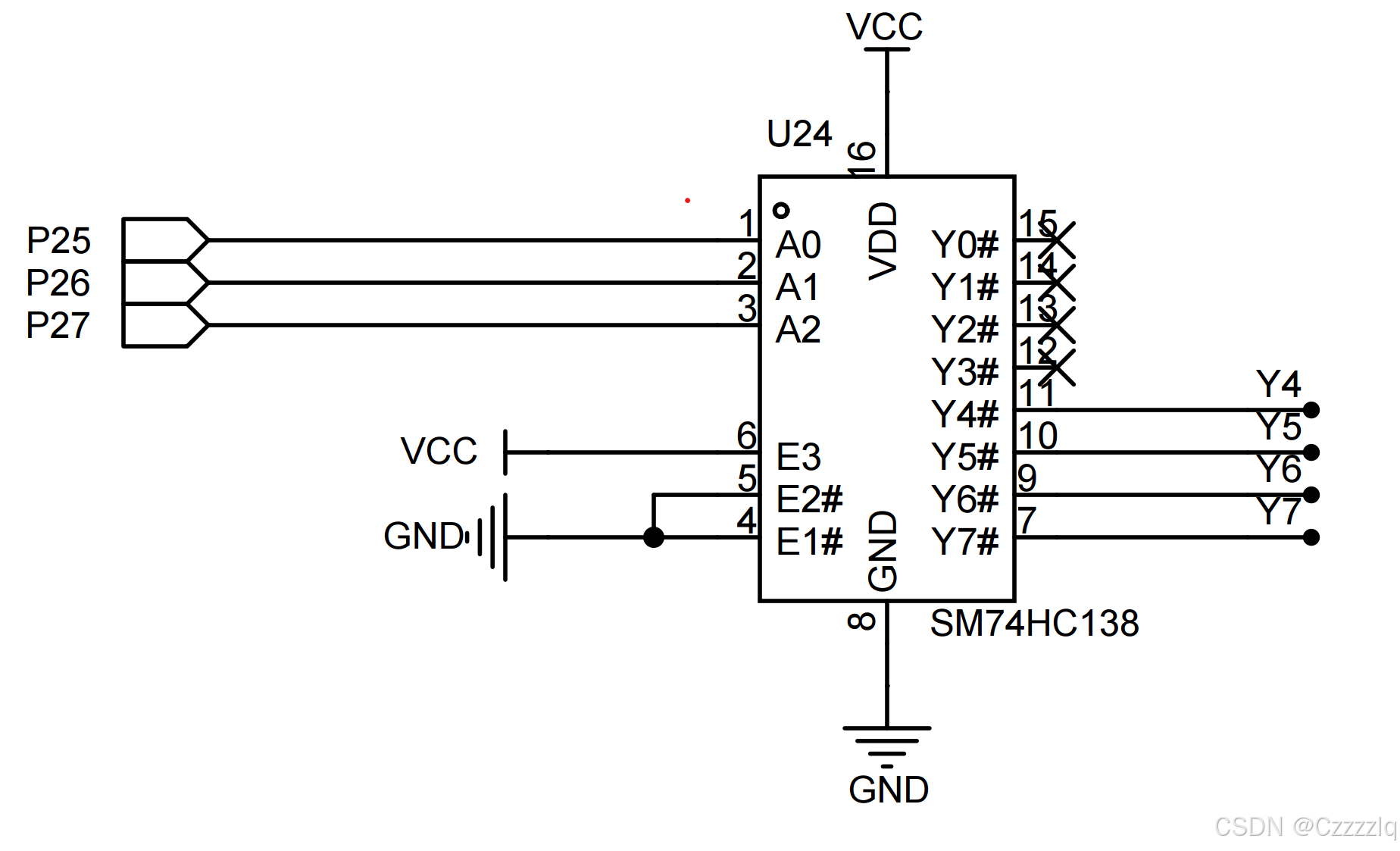

        74HC138译码器

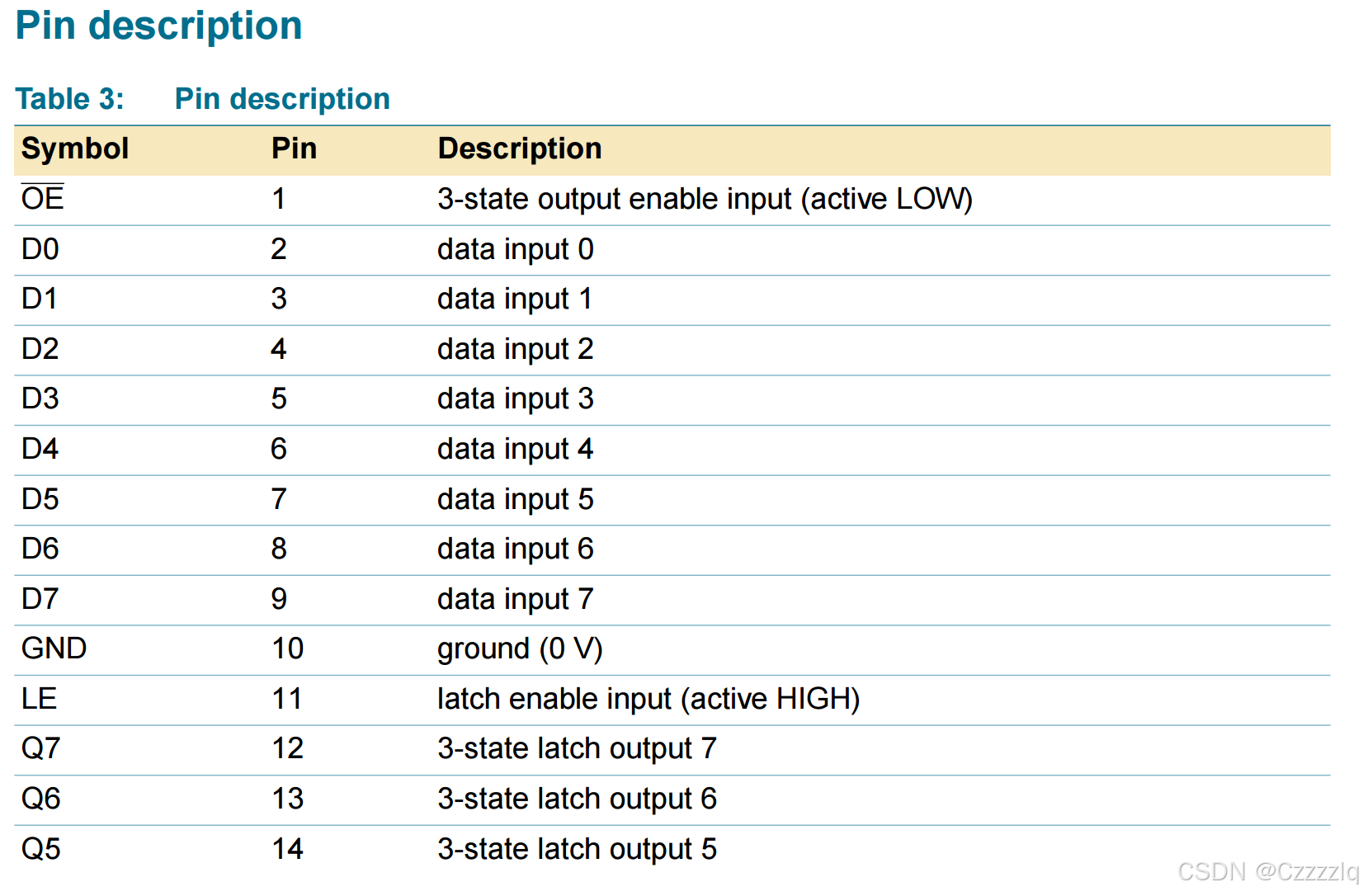

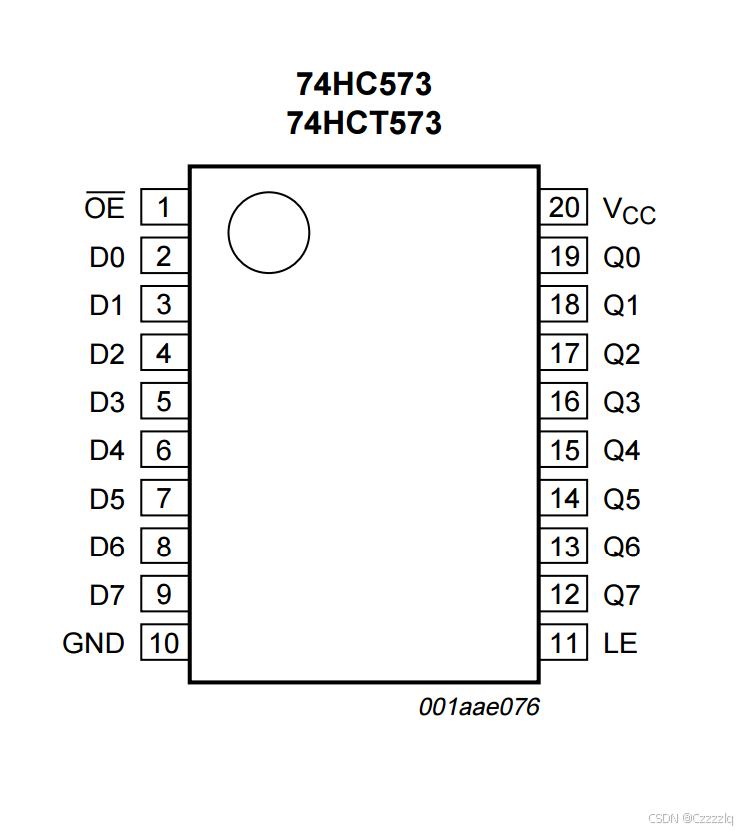

        74HC573锁存器

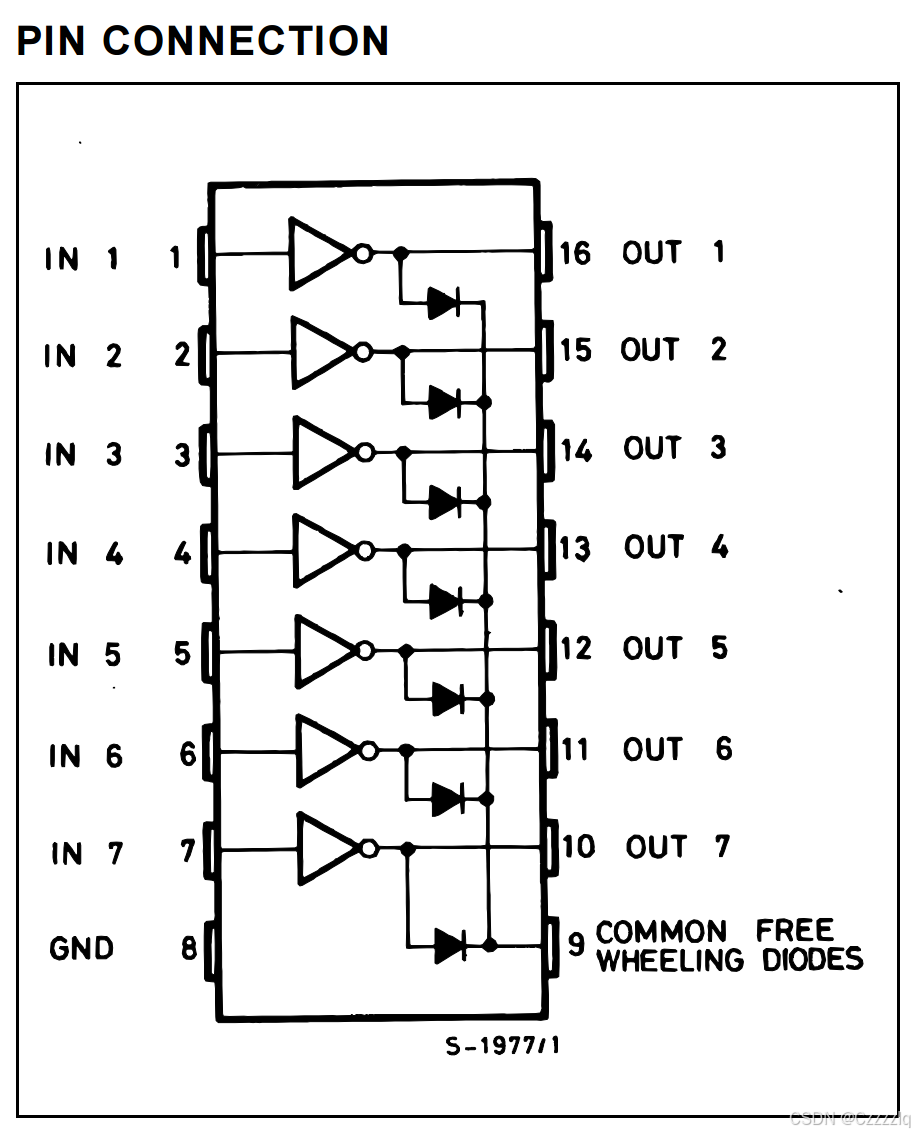

        ULN2003达林顿管

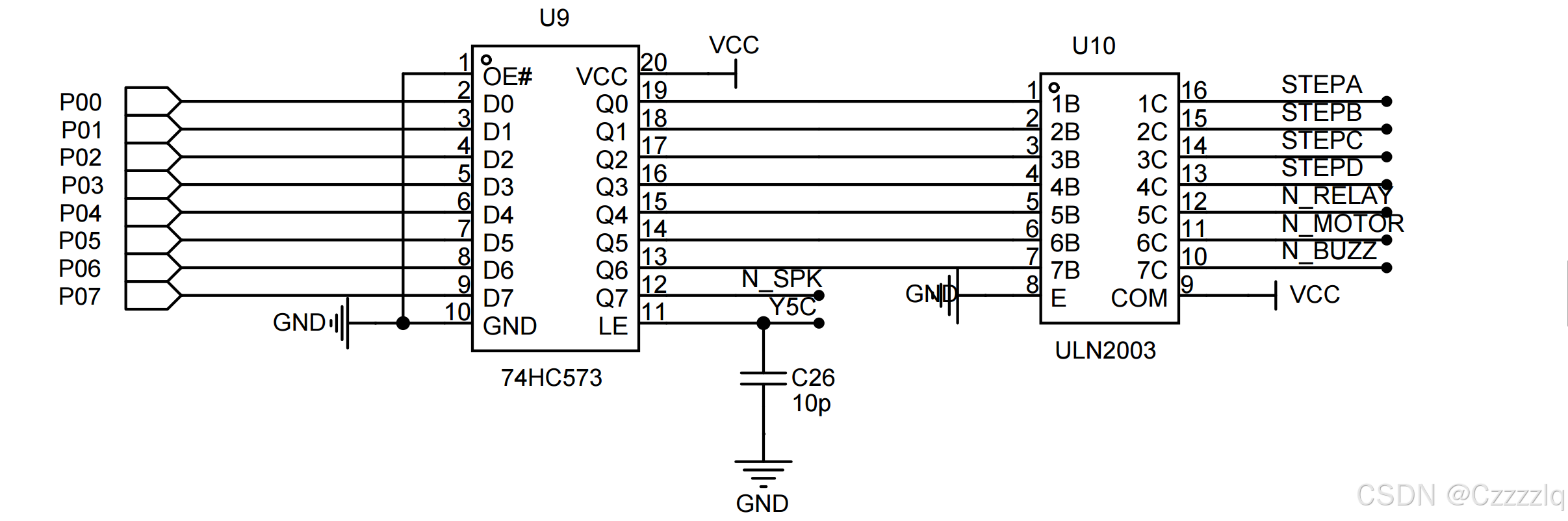

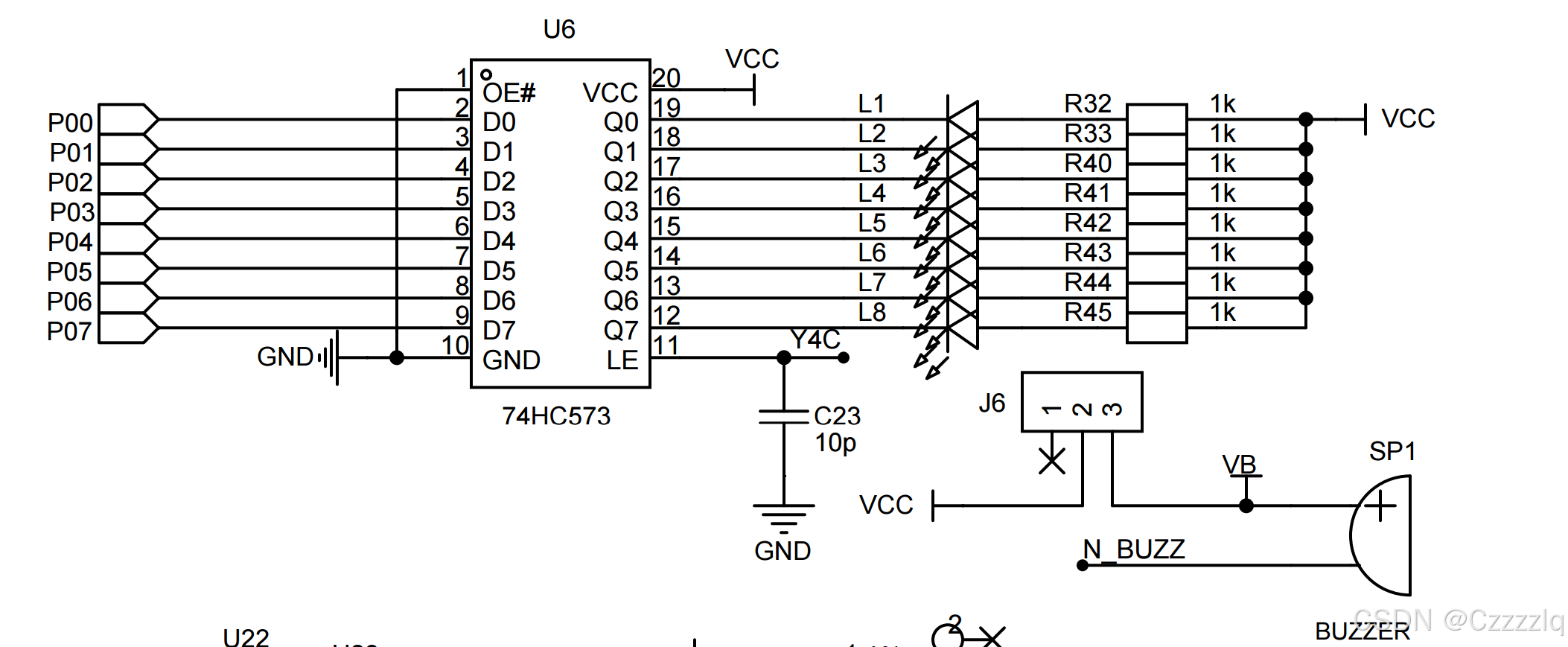

2.原理图

 因为硬件设计原因，在实验中会涉及到蜂鸣器电路部分

3.代码实现

#include <STC15F2K60S2.h>
#include <intrins.h>

/*宏函数*/
#define LED(X) {P0 = X;P2 = ((P2 & 0X1F) | 0X80);P2 = P2 & 0x1f;}
#define BUZ(X) {P0 = X;P2 = ((P2 & 0X1F) | 0XA0);P2 = P2 & 0x1f;}


/*延时函数*/
void Delay100ms(void)	//@11.0592MHz
{
	unsigned char data i, j, k;

	_nop_();
	_nop_();
	i = 5;
	j = 52;
	k = 195;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

/*LED闪烁函数*/
void LED_TASK()
{
    static unsigned char led = 0xff;/*静态局部变量*/

    led ^= 0xff;
    LED(led);
}

/*主函数*/
void main(void)
{
    BUZ(0X00);          //关闭蜂鸣器
    LED(0XFF);          //初始LED熄灭
	while(1)
	{
        LED_TASK();
        Delay100ms();
	}
}

 4.内容要点

1.  宏函数

宏函数：宏函数是C语言中的一种预处理器指令，它在预编译阶段将宏名替换为后面的替换体。宏函数的使用可以提高程序的执行效率，因为它避免了函数调用的开销，如参数压栈、生成汇编语言的CALL调用、返回参数、执行return等过程。

宏函数的定义使用#define指令。例如：#define SQUARE(x) ((x)*(x))

            通过向LED(X)传递实参实现相应功能 ，代替的代码部分如下：

    /*LED开*/
 	P2 = ((P2 & 0X1F) | 0X80);
	P0 = 0x00;
	P2 = P2 & 0x1f;
	Delay();

	/*LED关*/
	P2 = ((P2 & 0x1f) | 0x80);
	P0 = 0xff;
	P2 = P2 & 0x1f;
	Delay();

        同理，BUZ(X)部分：

/*关闭蜂鸣器*/
void clo_buzzer()
{
	//选中控制蜂鸣器的锁存器
	P2 = ((P2 & 0X1F) | 0XAF);
	/*
		P2 & 0x1F:高三位清零
		P2 | 0xAF 设置高三位
	*/
	//关闭
	P0 = 0X00;
	//将138锁存器的输入端置空
	P2 = (P2 & 0x1F);

}

  2.异或语句控制LED闪烁

/*LED闪烁函数*/
void LED_TASK()
{
    static unsigned char led = 0xff;/*静态局部变量*/

    led ^= 0xff;
    LED(led);
}

        此处利用异或语句的特点，使得每次执行该语句时，静态局部变量的值均与前一次相反，从而实现高低电平转换 ，达到LED闪烁的效果。



实验结果
