CT107D 单片机

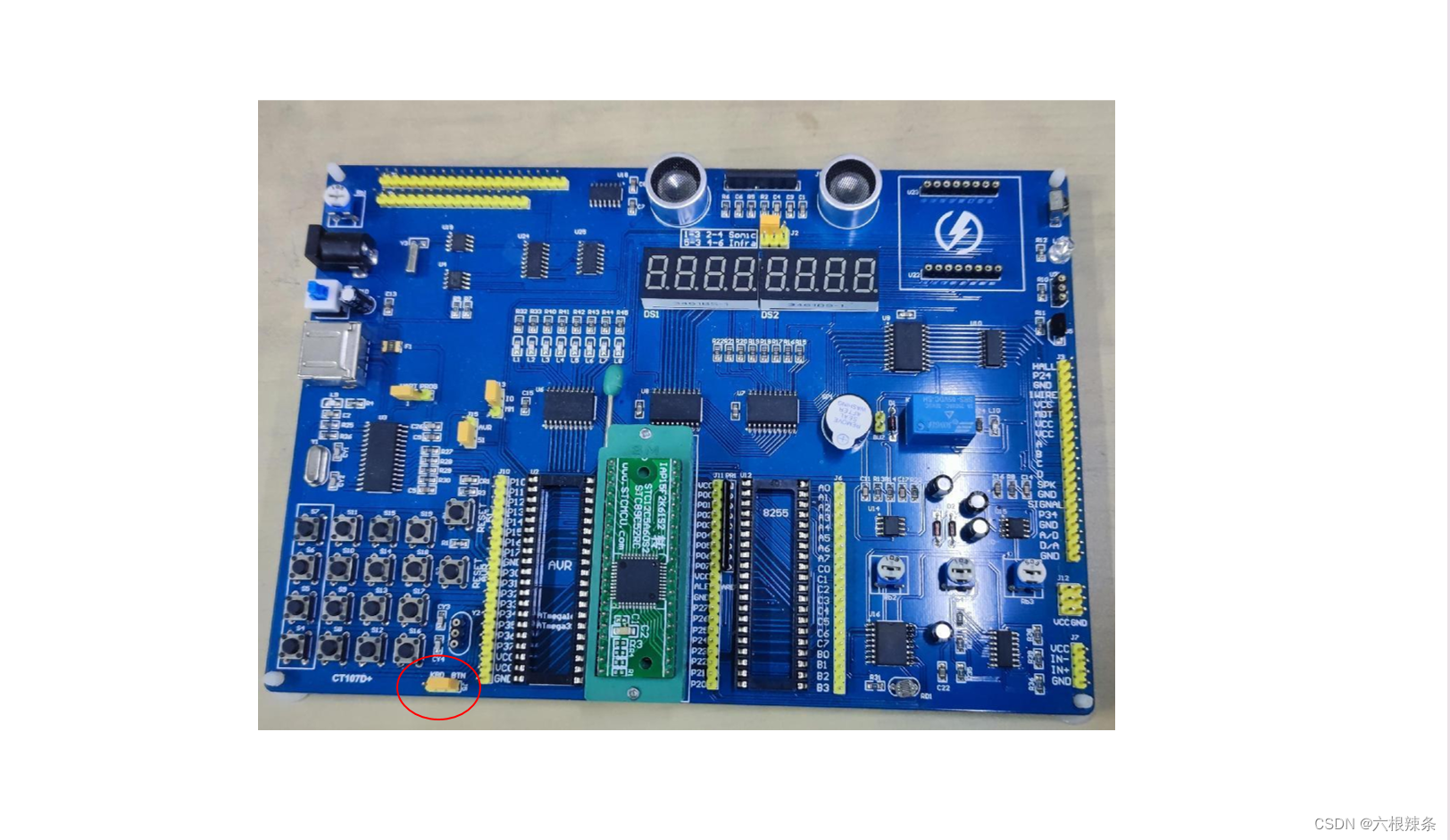

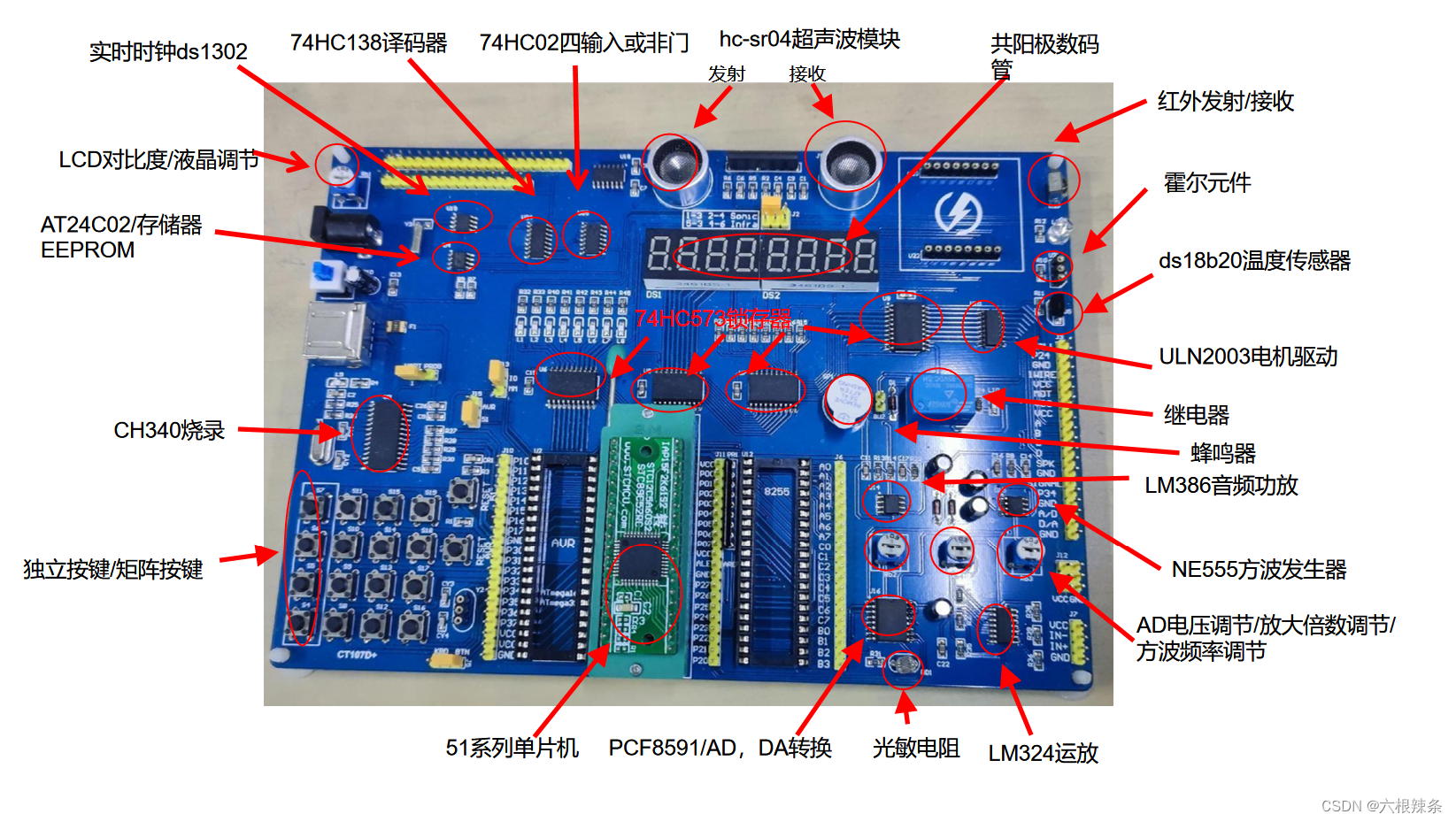

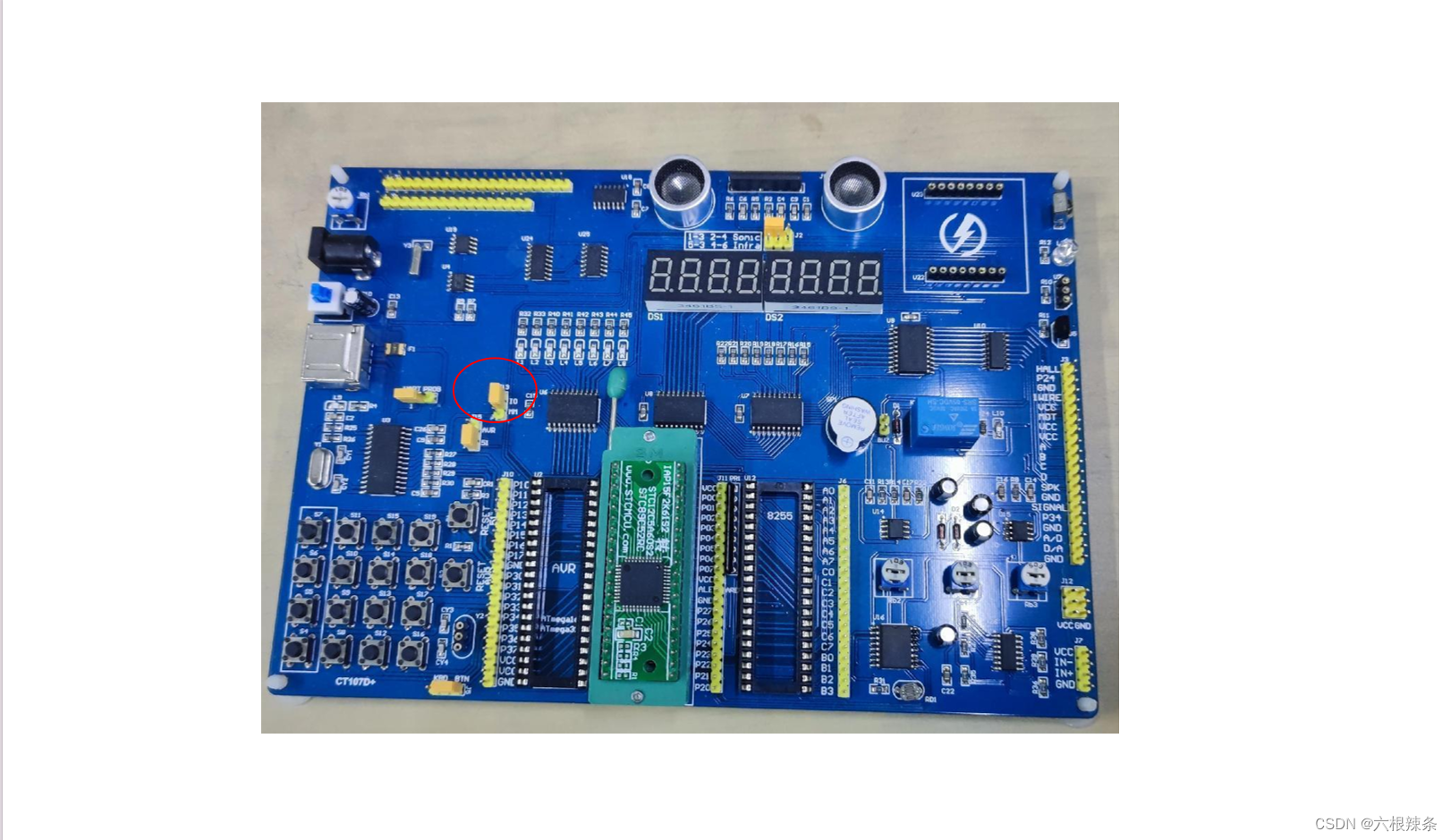

1.元器件分布

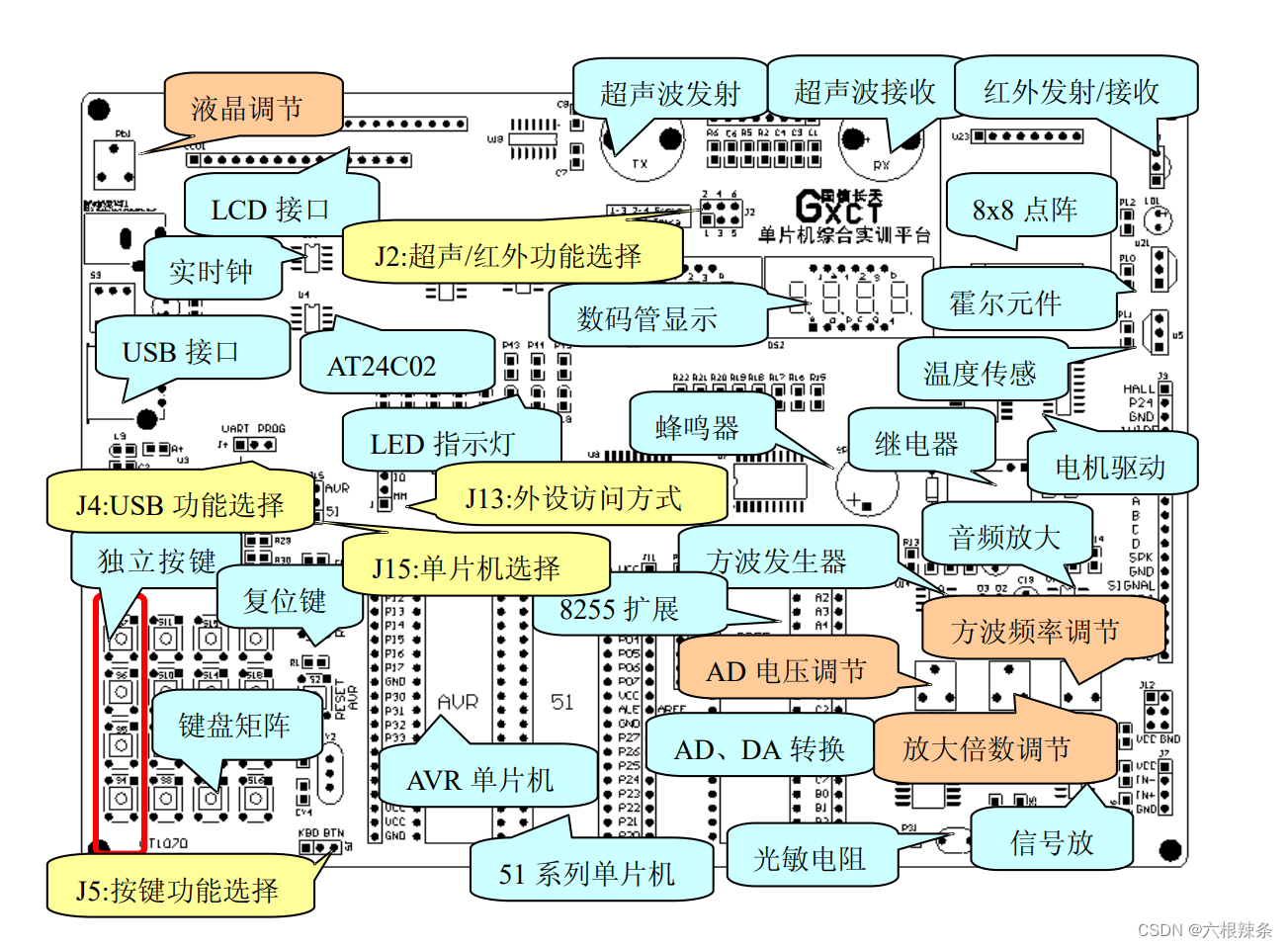

2.功能布局
3. 跳线说明
(1) 超声/红外功能选择跳线(J2)
1、3 短接,2、4 短接选择超声波测距功能
5、3 短接,6、4 短接:选择红外发射/接收功能
(2) USB 功能选择(J4)
1、2 短接:选择 UART 功能,USB 接口用作串行通信
2、3 短接:选择 PROG 功能,通过 USB 接口对 AT89S52 编程
(3) 按键功能选择(J5)
1、2 短接:选择 4x4 键盘功能
2、3 短接:选择 4 个独立按键功能
(4) 外设访问方式选择(J13)
1、2 短接:选择存储器映射方式
2、3 短接:选择 I/O 口直接控制方式
(5) 外设访问方式选择(J15)
1、2 短接:选择 51 系列单片机
2、3 短接:选择 AVR 系列单片机
4. 电位器功能说明
电位器 Rb1:用于调节液晶模块的显示清晰度
电位器 Rb2:调节电压值,可以用于 A/D 输入
电位器 Rb3:用于调节方波发生器的频率
电位器 Rb4:用于调节信号放大模块的放大倍数
5. 接口说明

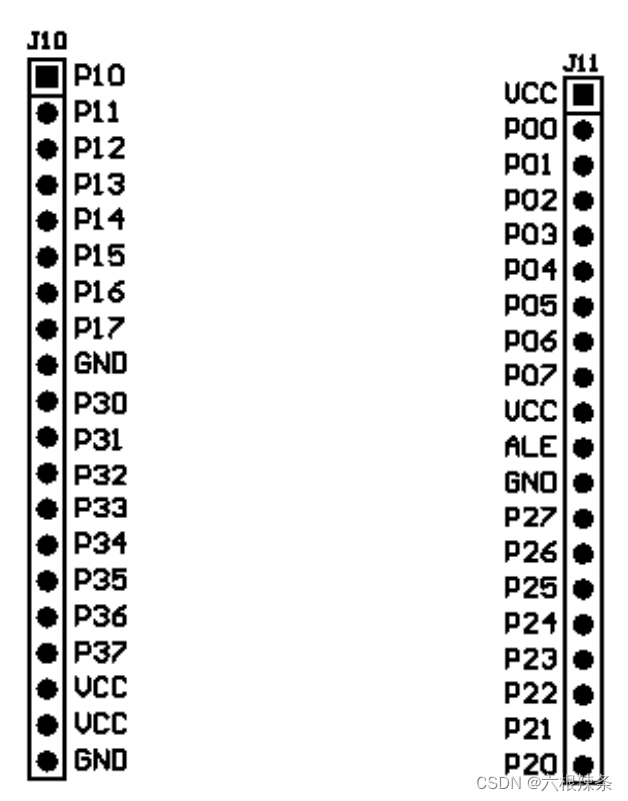

(1) 单片机扩展接口
单片机扩展接口如图 1 所示,其中 00~07 对应单片机的 P0 口,P10~P17 对应单片 机的 P1 口,P20~P27 对应单片机的 P2 口,P30~P37 对应单片机的 P3 口,ALE 对应单 片机的 ALE 管脚(ALE 管脚同时接载 Atmega16 单片机的 AREF 管脚上)。
(2) 输入/输出接口
HALL:接霍尔器件的输出管脚
P24:51 单片机的 P24 管脚
1WIRE:单线总线接口
MOT:直流电机驱动输出
A、B、C、D:步进电机驱动输出
SPK:外接扬声器
SIGNAL:方波发生器输出
P34:51 单片机的 P34 管脚
A/D:模数转换输入
D/A:数模转换输出
(3) 信号放大接口
GND 和 VCC 分别接地和电源
IN+和 IN-分别接被放大信号的正负输入极

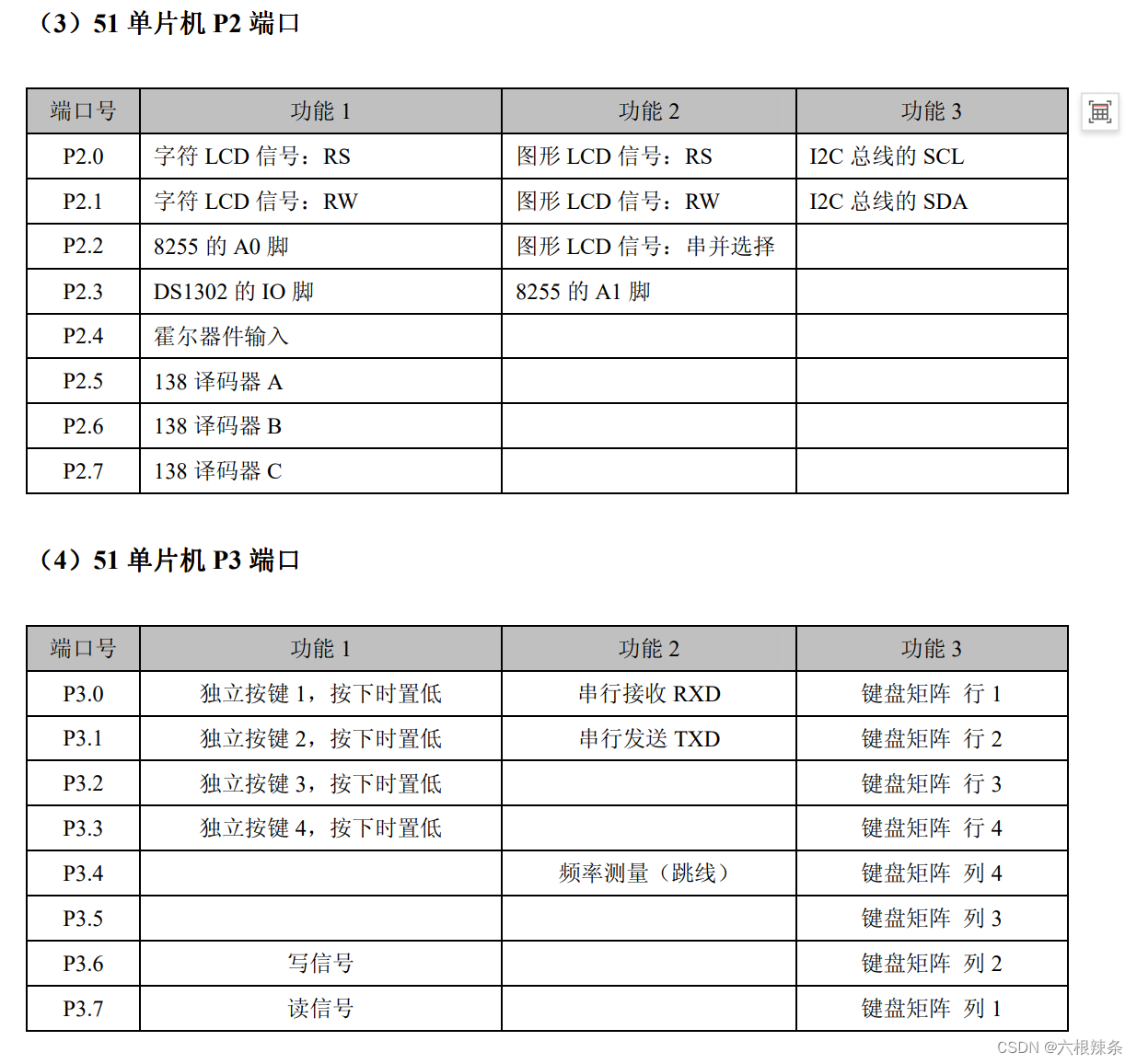

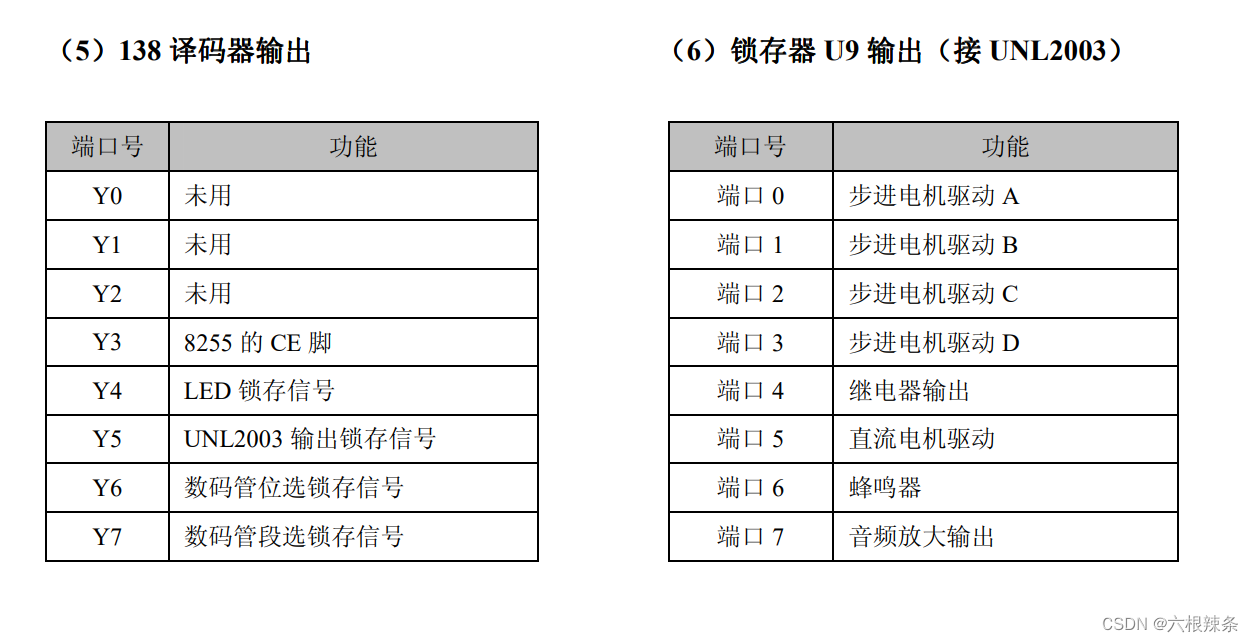

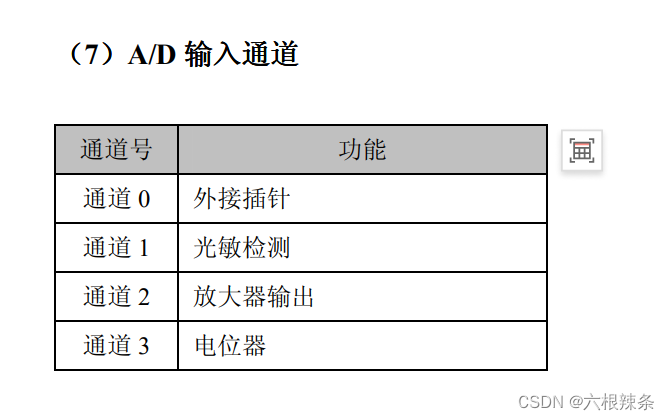

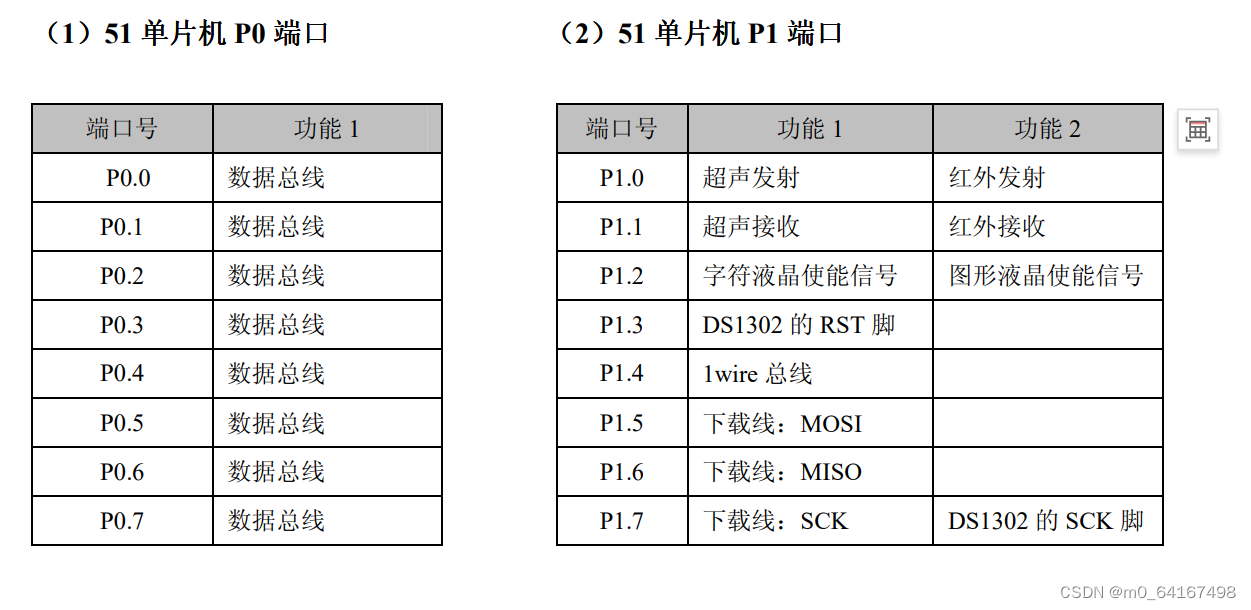

6. 端口资源分配
