实战之串口RS232通信测试

测试环境：一端PC连接RS232转USB转换模块，另一PC端连接TTL转USB转换模块，中间经过TTL到RS232电平转换电路

1、测试转换模块是否正常

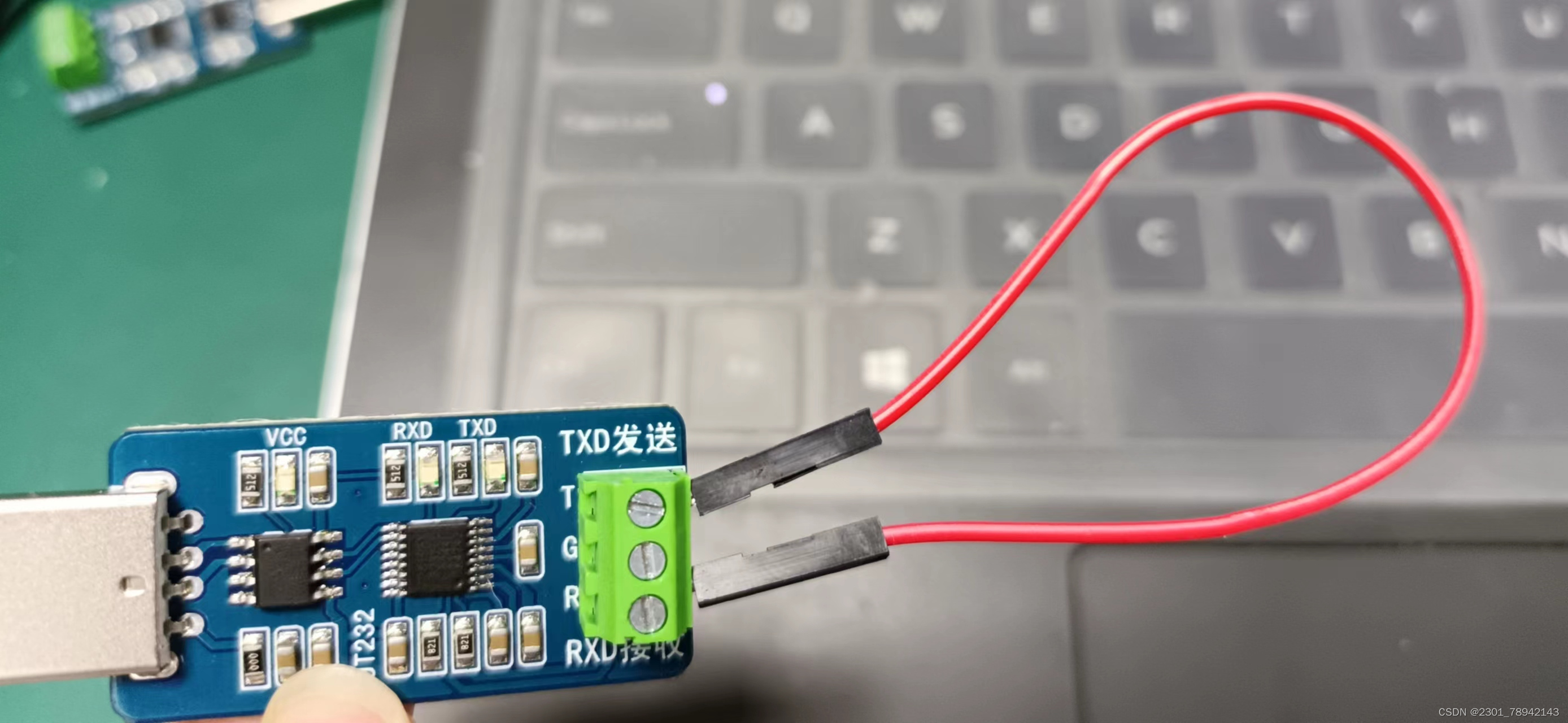

用杜邦线连接模块收发端，电脑测试可以自发自收，模块正常



2、检查干扰问题

串口通信易受到干扰，在一端未发送信息的情况下，另一台电脑不断接收到信号

现象参考：直观感受RS232通信收到干扰问题-优快云直播

参考解决方法：1.穿戴防静电服 2.做好接地 3.通信线路缠绕屏蔽胶带

3、确保电路是共地的

电路的地没有共在一起，可以会导致乱码

4、测试MAX232芯片是否正常

确保两端波特率是一直的，如果MAX232芯片出现问题，可以会导致收发不到，或者出现乱码问题

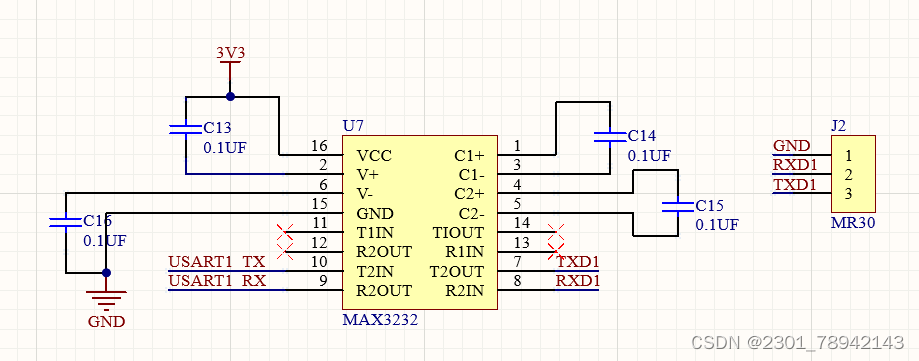

参考电路：
