UART串口通讯

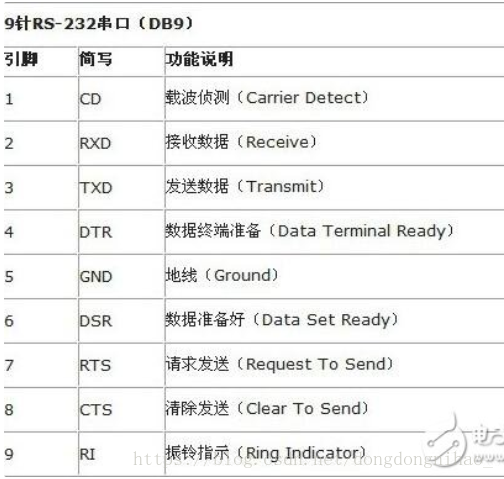

先简单说说串口通信（UART），我做的这个实验只针对RS232标准，在fpga与上位机给出的rs232口之间通过电平转换电路（最上面图中的Max232芯片） 实现TTL电平与RS232电平之间的转换。

我们只关心RS232_TX和RS232_RX两个信号，RS232_TX是数据发送端口，RS232-RX是数据接受端口，简单的串口帧格式如图所示。

帧格式为：1bit起始位，8bit数据，无校验位，1bit停止位。

fpga实时检测RS232_RX是否有数据，如果收到数据，则把接收到的数据通过RS232_TX发回给对方。上位机用的是串口调试助手。

代码设计中，我们设置波特率可以选择，9600bps，19200bps.....，115200bps，这部分代码由speed_select来选择。

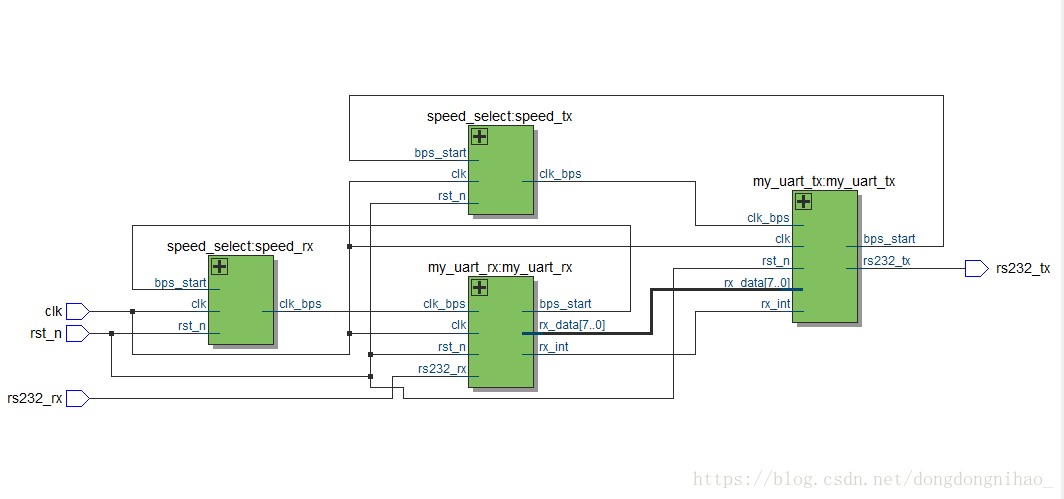

RTL如下图所示：

my_uart模块主要是完成数据的接收，speed_select模块主要响应my_uart_rx模块发出的使能信号进行波特率计数，并且回送一个采样使能信号，my_uart_tx模块在my_uart_rx模块接收好一个完整的数据帧后启动，将收到的数据返回给对方，my_uart_tx的波特率控制是由speed_select(speed_tx)模块产生的。

代码链接：https://download.youkuaiyun.com/download/dongdongnihao_/10625649
