RS232的esd选择（发送成功，接收失败）

近小伙伴发现产品上的RS232有点问题，RS232的负半部分波形被削掉了，导致通信异常，需要把esd拆掉才能恢复，

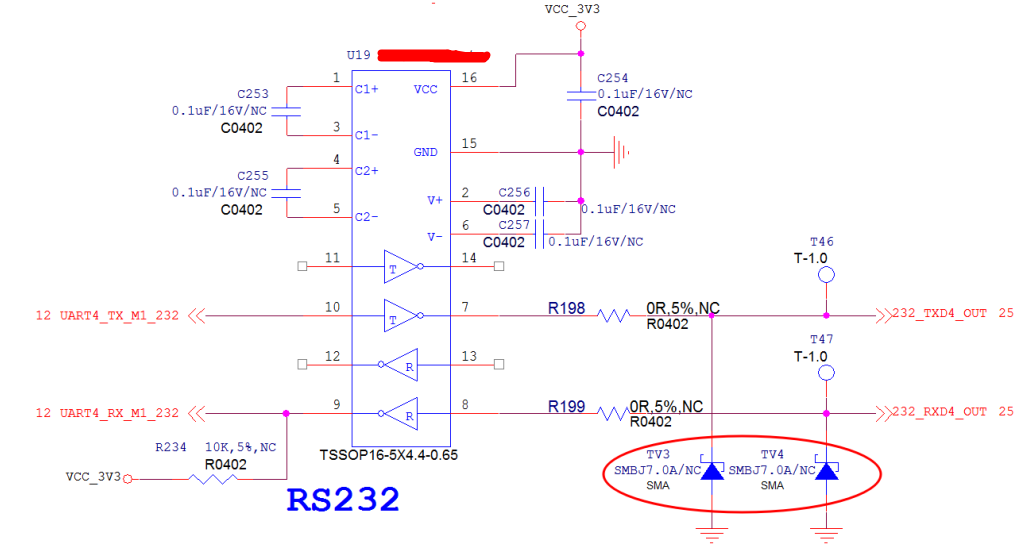

出现问题的是这个电路。

然后去研究了下，发现工程经验和RS232的标准有点差异，还真又可能出现问题，

首先看几个手册，

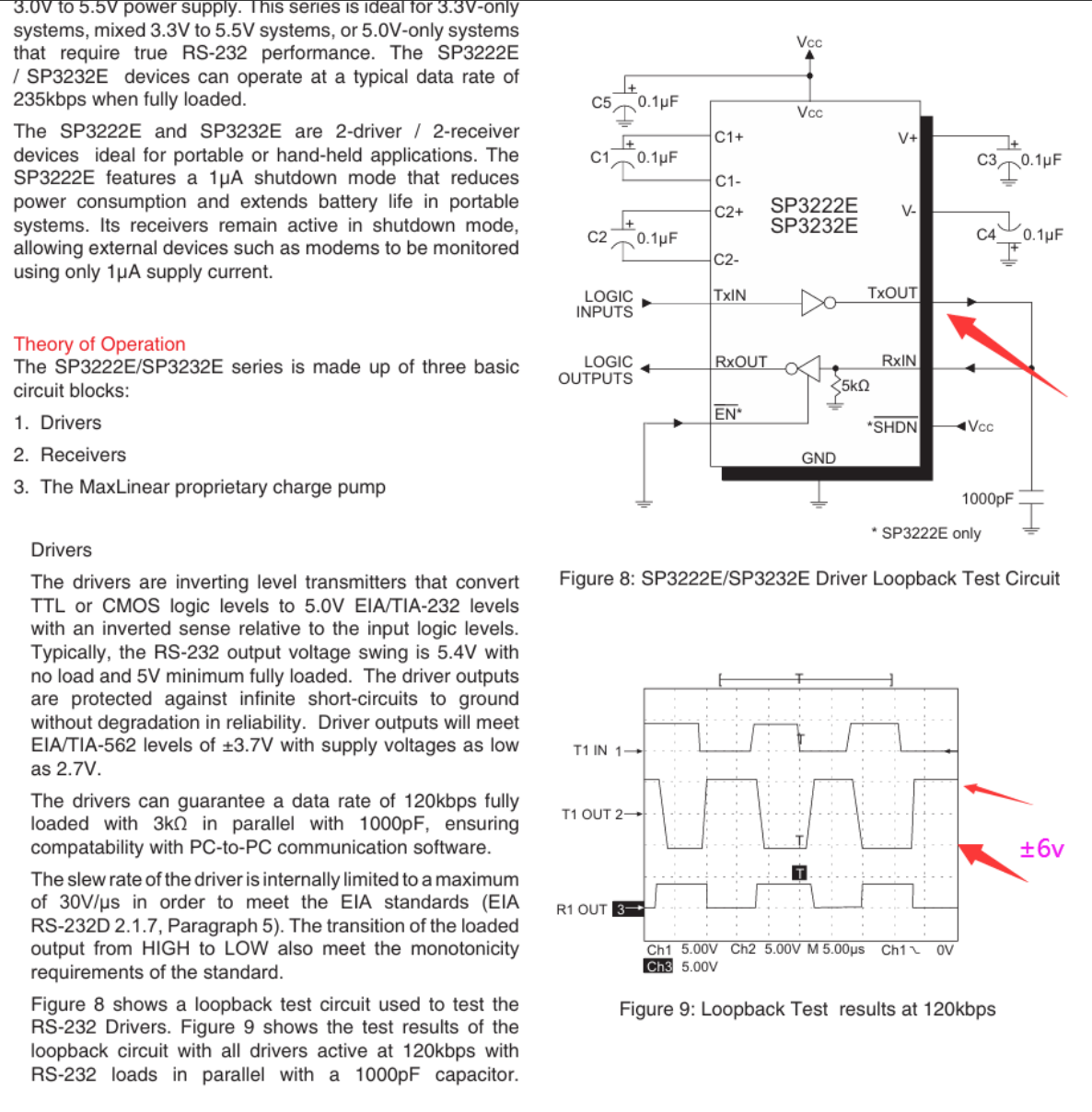

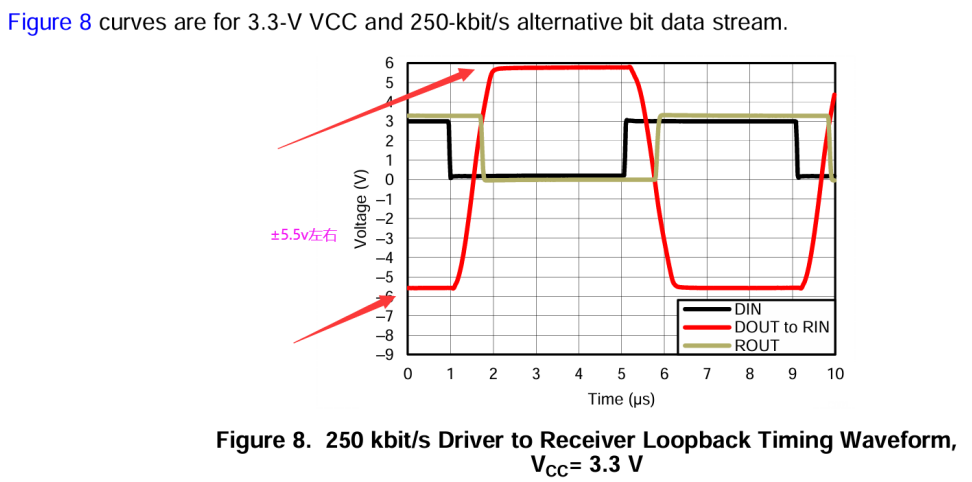

手册1：信号电平是±6v的

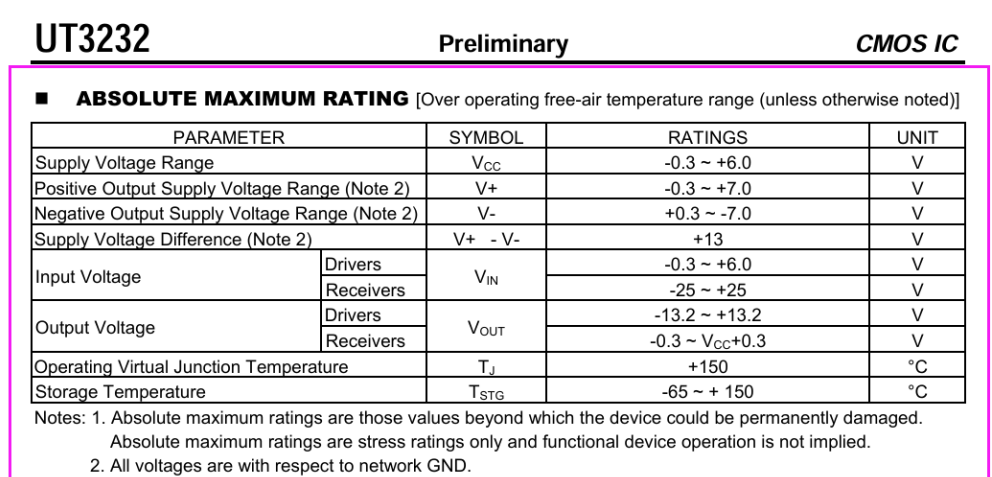

手册2：信号电平是±7v的

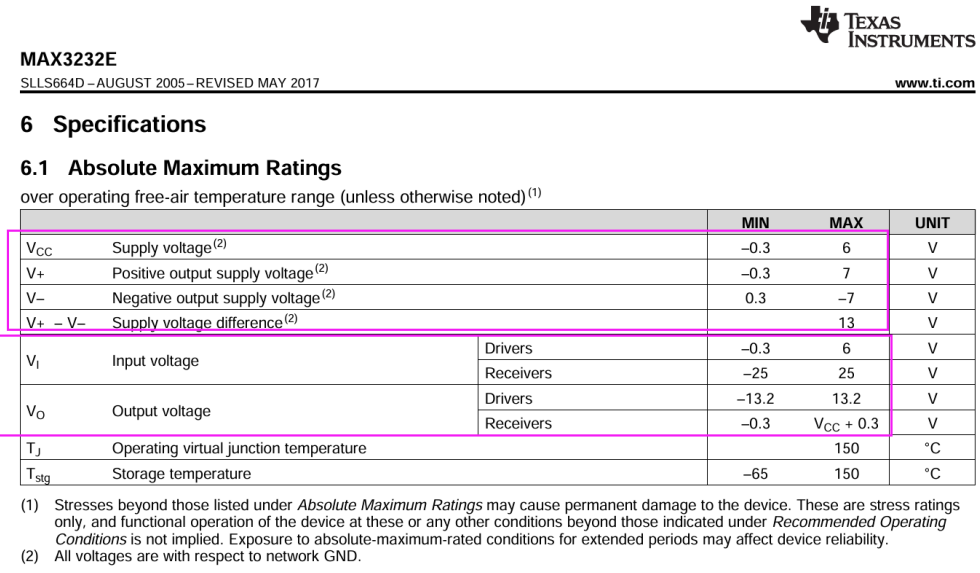

手册3：信号电平是±7v的

基于以上芯片手册来看，把esd配置成7v是没有问题，但是按照rs232的标准：逻辑1的电平为-3～-15V，逻辑0的电平为+3～+15V，这个兼容性就又问题了，

目前看就是选用的芯片是支持逻辑1的电平为-3～-15V，逻辑0的电平为+3～+15V，但是因为外围器件限定电平在±7v了导致在7-15v电平的rs232的芯片，

目前看能够到15v的还比较少，预计15v应该用在长距离的传输场景上，用于避免线损太大导致通信电平太低（标准最高是15m），但是目前看这种场景还是比较少，同时使用的一些rs232芯片都是±7v这样，问题不大。

数据波形如下

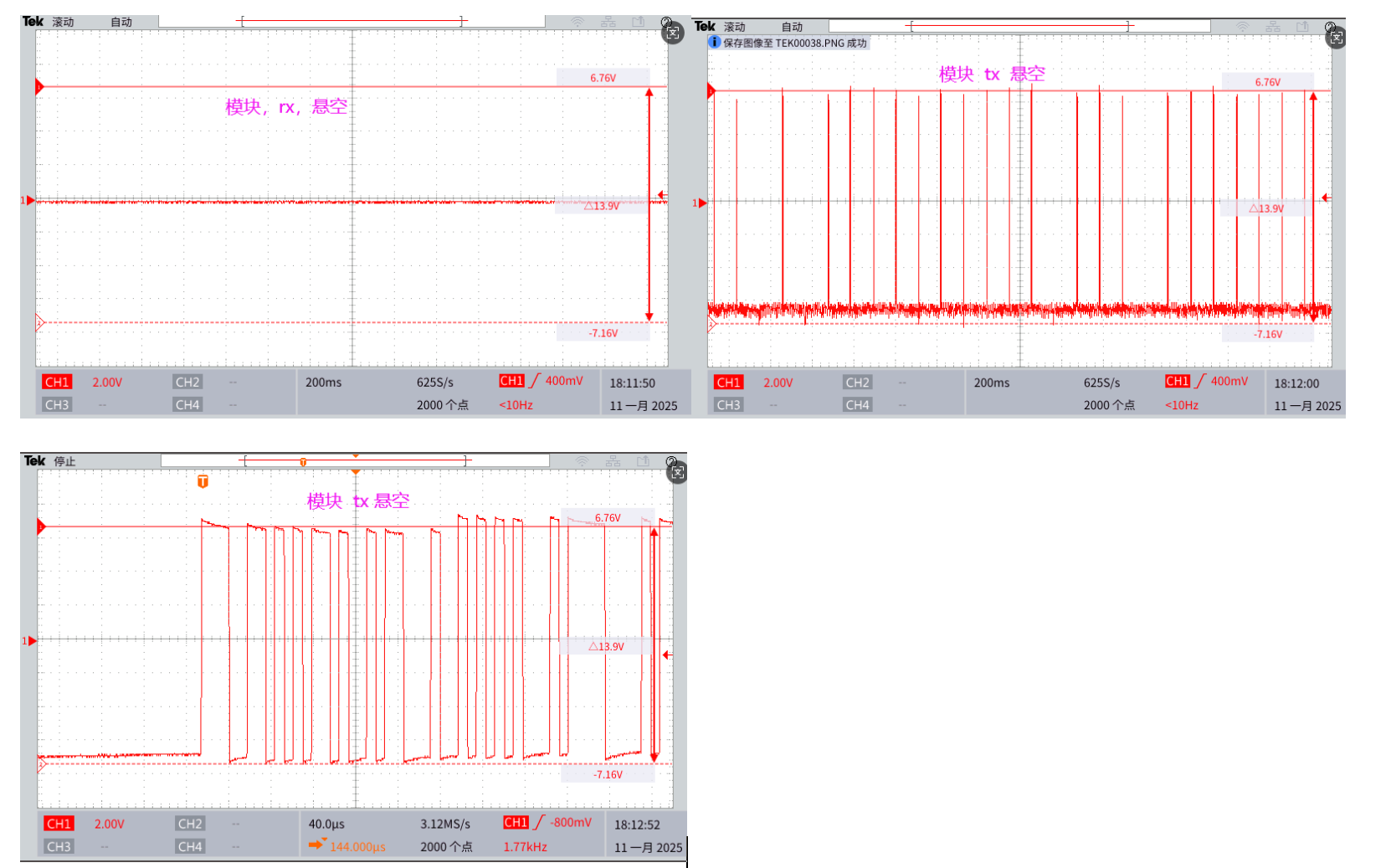

usb转232模块，电平在±7v左右

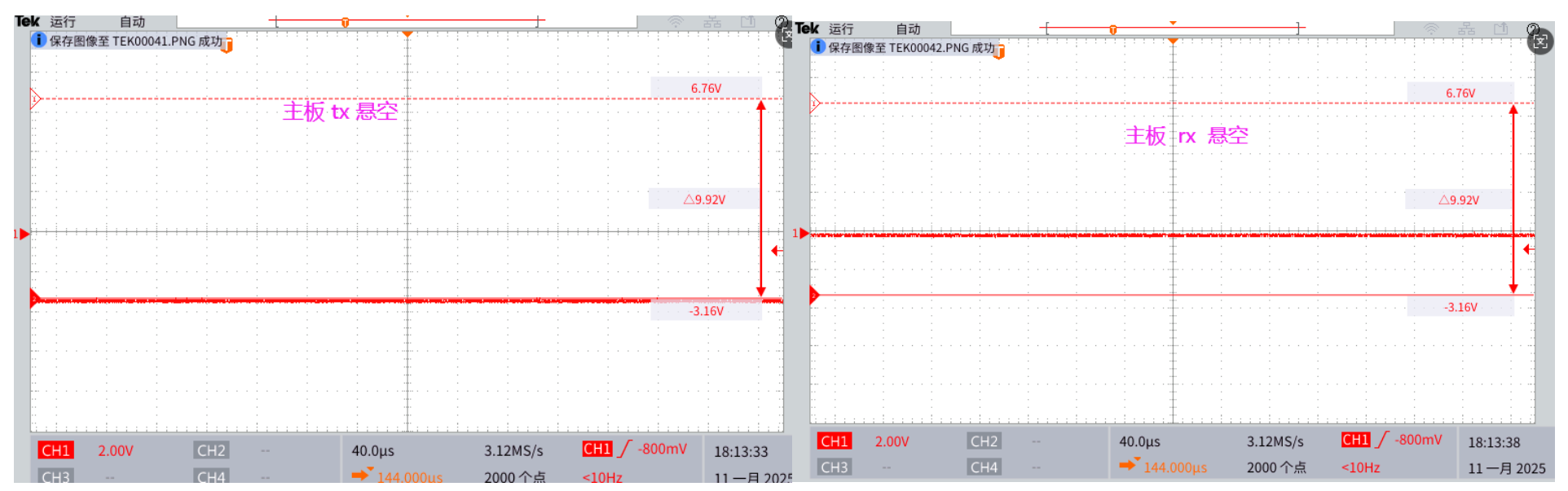

主板，电平在±3v左右

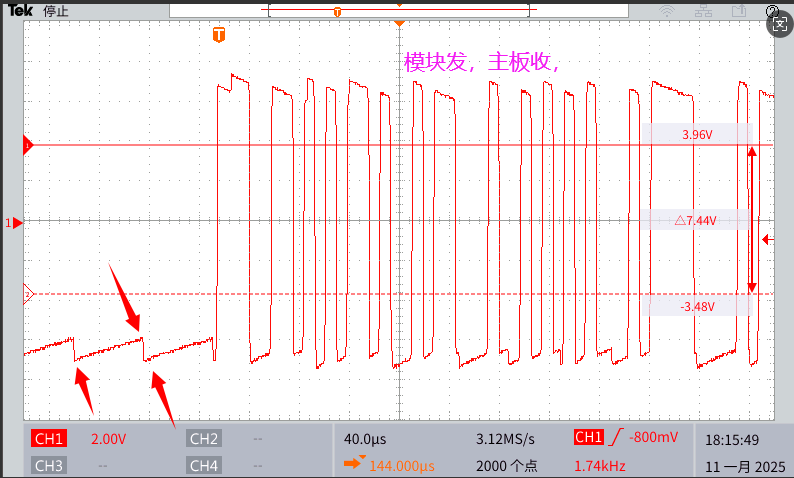

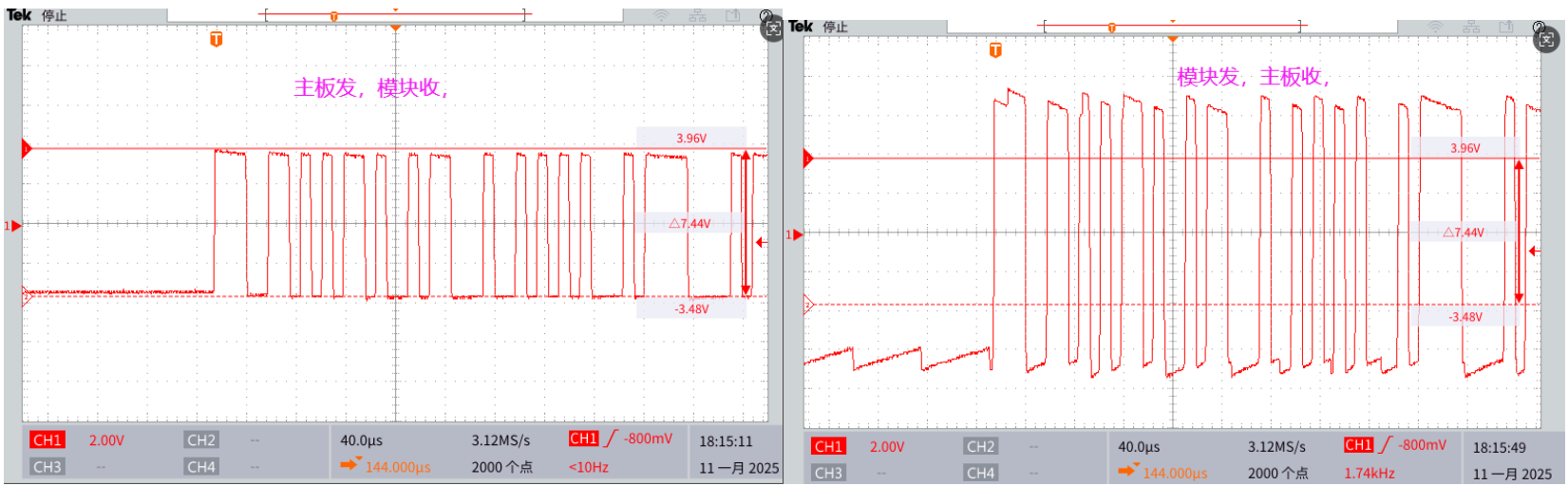

主板发模块收电平在±3.7v左右，模块发主板收电平在±7v左右，

可以看到主板作为3.5v左右的电平能够发送到模块，模块能够正常接收，说明后续的我们模块作为发送端，不管怎么样，都能够吧命令发送出去，

作为接收的时候，因为芯片支持，到±15，外部电路限定到±7，esd的影响可能导致这个出现锯齿。

但是并没有导致电平出现负半部分波形被削掉了。
