数据结构上机作业（c++）—— 图的深度优先搜索和广度优先搜索

题目概述

21.建立输的存储结构（邻接表），输入任意的图，显示图的深度优先搜索的遍历路径
22.建立输的存储结构（邻接表），输入任意的图，显示图的广度优先搜索的遍历路径

算法分析

深度优先搜索：从图中某个顶点V0 出发，访问此顶点，然后依次从V0的各个未被访问的邻接点出发深度优先搜索遍历图，直至图中所有和V0有路径相通的顶点都被访问到。
广度优先搜索：从图中的某个顶点V0出发，并在访问此顶点之后依次访问V0的所有未被访问过的邻接点，之后按这些顶点被访问的先后次序依次访问它们的邻接点，直至图中所有和V0有路径相通的顶点都被访问到。若此时图中尚有顶点未被访问，则另选图中一个未曾被访问的顶点作起始点，重复上述过程，直至图中所有顶点都被访问到为止。

c++代码

/*
21.建立输的存储结构（邻接表），输入任意的图，显示图的深度优先搜索的遍历路径
22.建立输的存储结构（邻接表），输入任意的图，显示图的广度优先搜索的遍历路径
*/
#include <stdio.h>
#include <stdlib.h>
#include <malloc.h>
#include <string.h>
#define CAPACITY 10  	 //循环队列的存储容量
#define MaxVertexNum 100 //最大的定点数
#define FALSE 0
#define TRUE 1
/******************************队列*************************************/
//存储结构 -循环队列
typedef int ElemType;
typedef struct
{
    int front;
    int rear;
    int size;
    ElemType data[CAPACITY];
}Queue;

//初始化队列
Queue* initQueue()
{
    Queue *q = NULL;
    q = (Queue*)malloc(sizeof(Queue));
    if(q == NULL)
        return NULL;
    memset(q->data, 0, CAPACITY);
    q->front = q->rear = 0;
    q->size = 0;
    return q;
}

//入队
bool enQueue(Queue* q, ElemType data)
{
    if(q == NULL)
        return FALSE;
    if(q->size == CAPACITY)
        return FALSE;
    q->data[q->rear] = data;
    q->rear = (q->rear+1) % CAPACITY;
    q->size++;

    return TRUE;
}

//出队
ElemType deQueue(Queue* q)
{
    ElemType res;
    if(q == NULL)
        exit(0);
    if(q->size == 0)
        return FALSE;
    res = q->data[q->front];
    q->front = (q->front+1) % CAPACITY;
    q->size--;

    return res;
}

/*******************************邻接表********************************/
//存储结构
bool visited[MaxVertexNum];  //记录该结点是否访问过
typedef char VertexType;
typedef int EdgeType;

typedef struct node     //边表结点
{
    int adjvex;         //邻接点域
    struct node* next;  //域链
    //若是要表示边上的权,则应增加一个数据域
}EdgeNode;

typedef struct vnode    //顶点边结点
{
    VertexType vertex;  //顶点域
    EdgeNode* firstedge;//边表头指针
}VertexNode;

typedef VertexNode AdjList[MaxVertexNum];   //AdjList是邻接表类型

typedef struct
{
    AdjList adjlist;    //邻接表
    int n;              //图中当前顶点数
    int e;              //图中当前边数
}ALGraph;

//创建邻接表
ALGraph* creatALGraph()
{
    ALGraph* a = NULL;
    EdgeNode* e = NULL;
    int i, j, k;
    char v1, v2;
    printf("请输入顶点数和边数: \n");
    scanf("%d%d", &i, &j);
    if(i<0 || j<0)
        return NULL;
    a = (ALGraph*)malloc(sizeof(ALGraph));
    if(a == NULL)
        return NULL;
    a->n = i;
    a->e = j;

    for(i=0;  i<a->n; i++)
    {
        printf("请输入第%d个顶点的信息： ",i+1);
        getchar();
        scanf("%c",&(a->adjlist[i].vertex)); // 读入顶点信息
        a->adjlist[i].firstedge=NULL;        // 点的边表头指针设为空
    }
    for(k=0; k<a->e; k++)
    {
        printf("请输入边的信息: ");
		getchar();
        scanf("%c,%c", &v1, &v2);
        for(i=0; v1!=a->adjlist[i].vertex; i++); //找到顶点v1对应的存储序号 i
        for(j=0; v2!=a->adjlist[j].vertex; j++); //找到顶点v2对应的存储序号 j
        //将顶点v1添加到邻接表中
        e = (EdgeNode*)malloc(sizeof(EdgeNode));
        e->adjvex = i;
        e->next = a->adjlist[j].firstedge;
        a->adjlist[j].firstedge = e;
        //将顶点v2添加到邻接表中
        e = (EdgeNode*)malloc(sizeof(EdgeNode));
        e->adjvex = j;
        e->next = a->adjlist[i].firstedge;
        a->adjlist[i].firstedge = e;
    }
    return a;
}

//寻找u结点在顶点表中的编号
int LocateVex(ALGraph G, VertexType u)
{
	int i;
	for(i=0; i<G.n; i++)
	{
		if(G.adjlist[i].vertex==u)
			return i;
	}
	return -1;
}

//返回v的第一个邻接顶点序号
int FirstAdjVex(ALGraph* G,int i )
{
	EdgeNode *p;
	if(i!=-1 && G->adjlist[i].firstedge)
		return G->adjlist[i].firstedge->adjvex;
	return -1;
}

//返回v相对于w的下一个邻接顶点序号
int NextAdjVex(ALGraph* G, int i,int j)
{
	node *p, *q;
	if(i!=-1&& j!=-1)
	{
		for(p=G->adjlist[i].firstedge; p; p=p->next)
		{
			if(p->adjvex==j)
			{
				if(p->next)
					return p->next->adjvex;
				else
					return -1;
			}
		}
	}
	return -1;									//结点v和结点w并不连通
}
//深度优先搜索
bool DFS(ALGraph* a, int i)
{
    if(a == NULL)
        return FALSE;
    printf("%c ", a->adjlist[i].vertex);  //访问该结点，并打印输出
    visited[i] = TRUE;
    int j;
	for(j=FirstAdjVex(a,i);j>=0;j=NextAdjVex(a,i,j))
	{
		if(!visited[j])
        	DFS(a, j);  //访问尚未访问的且与其邻接的顶点
	}
    return TRUE;
}
bool DFSTraverse(ALGraph* a)
{
    int i;
    if(a == NULL)            //空图
        return FALSE;
    for(i=0; i<a->n; i++)    //初始化，所有的结点均未被访问
        visited[i] = FALSE;
    for(i=0; i<a->n; i++)  //对于每一个未被访问的结点进行深度优先搜索遍历
        if(!visited[i])
            DFS(a, i);
    return TRUE;
}

//广度优先搜索
bool BFS(ALGraph* a, int i)
{
    int j, k;
    Queue *q = NULL;
    EdgeNode *e = NULL;
    if(a == NULL)
        return FALSE;
    q = initQueue();
    if(!visited[i])
    {
        printf("%c ", a->adjlist[i].vertex);
        visited[i] = TRUE;
    }
    j = a->adjlist[i].firstedge->adjvex;
    e = a->adjlist[i].firstedge->next;
    if(!visited[j])
    {
        enQueue(q, j);
        while(e)
        {
            k = e->adjvex;
            if(!visited[k])
            {
                enQueue(q, e->adjvex);
                printf("%c ", a->adjlist[k].vertex);
                visited[k] = TRUE;
            }
            e = e->next;
        }
    }
    while(q->size != 0)
    {
        j = deQueue(q);
        BFS(a, j);
    }

}
bool BFSTraverse(ALGraph* a)
{
    int i;
    if(a == NULL)
        return FALSE;
    for(i=0; i<a->n; i++)
        visited[i] = FALSE;
    for(i=0; i<a->n; i++)
        BFS(a, i);
    return TRUE;
}
int main()
{
	ALGraph* a = creatALGraph();
	printf("************深度优先搜索算法***********\n");
    DFSTraverse(a);
    printf("\n");
	printf("************广度优先搜索算法***********\n");
	BFSTraverse(a);
	printf("\n");
    return 0;
 }

 /*
 8 8
 A
 B
 C
 D
 E
 F
 G
 H
 A,B
 A,C
 B,D
 B,E
 C,F
 C,G
 D,H
 E,H

 */

测试用例

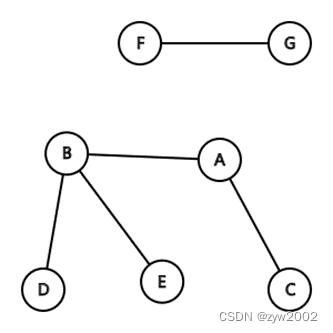

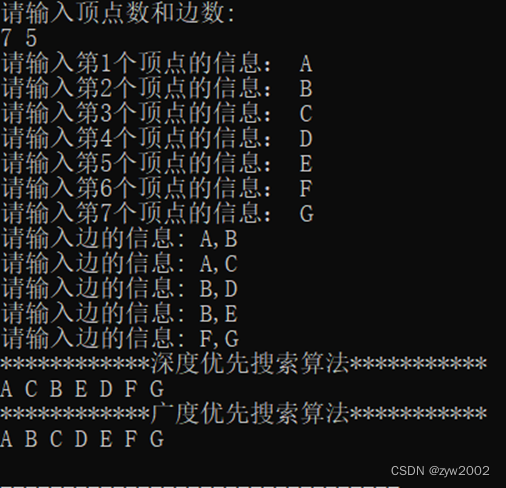

• 测试用例一

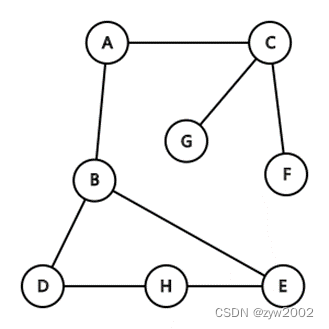

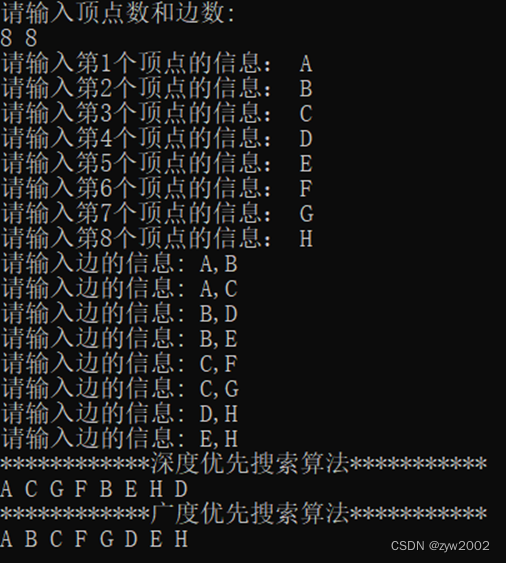

• 测试用例二

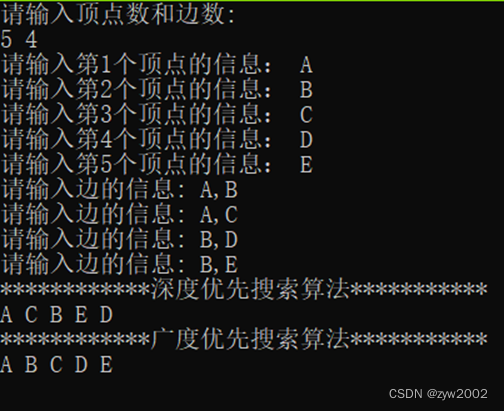

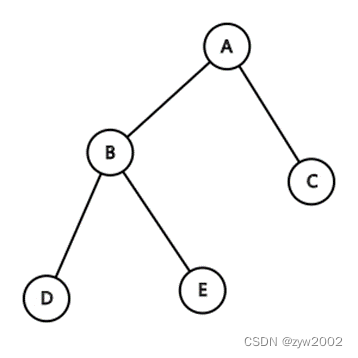

• 测试用例三
