文章介绍了IIC地址的结构，指出OLED的IIC地址为0x78，且仅支持写操作。提供了HAL库中的I2C内存写函数用于向OLED发送控制命令和数据。强调了IIC需加上拉电阻，并提到模拟IIC的开漏输出模式可用于共享总线和双向通信。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

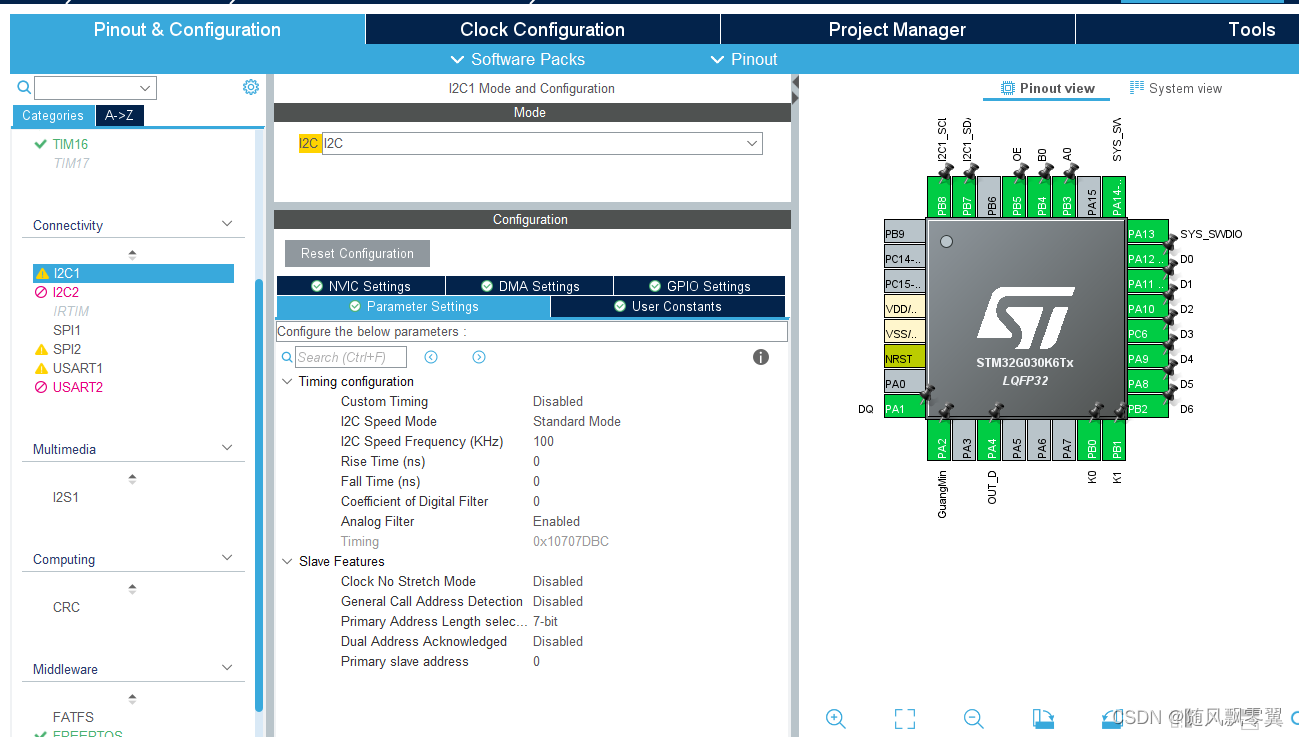

配置

注：IIC地址实际只有7位，加上最低位的读写位，一共8位。部分手册已经把读写位包含在地址中。

写0，读1.

由于OLED只有写数据，所以8位地址是0x78.最低位是0

.如果带有读写的功能芯片，在程序中IIC地址中填入8位写即可，因为在读时，hal库中会自动+1。

调用函数

这里只配置了最基础的写数据，直接在其他驱动程序函数中替换

void WriteCmd()
{
	uint8_t i = 0;
	for(i=0; i<27; i++){
		HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x00,I2C_MEMADD_SIZE_8BIT,CMD_Data+i,1,0x100);
	}
}
//向设备写控制命令
void OLED_WR_CMD(uint8_t cmd)
{
	HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x00,I2C_MEMADD_SIZE_8BIT,&cmd,1,0x100);
}
//向设备写数据
void OLED_WR_DATA(uint8_t data)
{
	HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x40,I2C_MEMADD_SIZE_8BIT,&data,1,0x100);
}

注：IIC必须加上拉电阻，使用模拟IIC可以设置为开漏输出模式，实现共享总线和双向通信。无需重复配置输入输出。
