DAC7311 HAL库硬件SPI发送16位数据

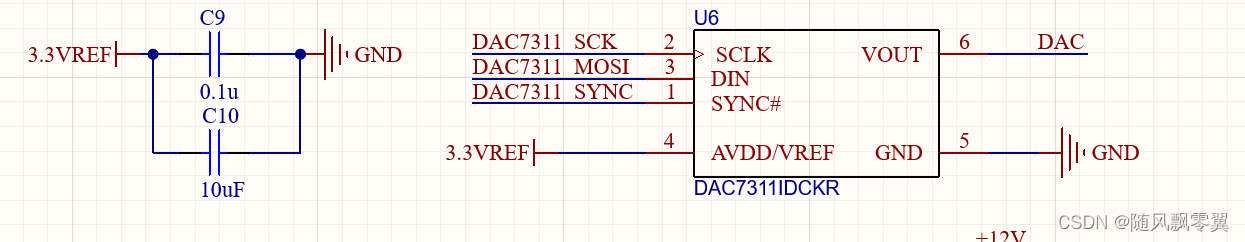

电路图

SPI信号线一般不用加上拉。

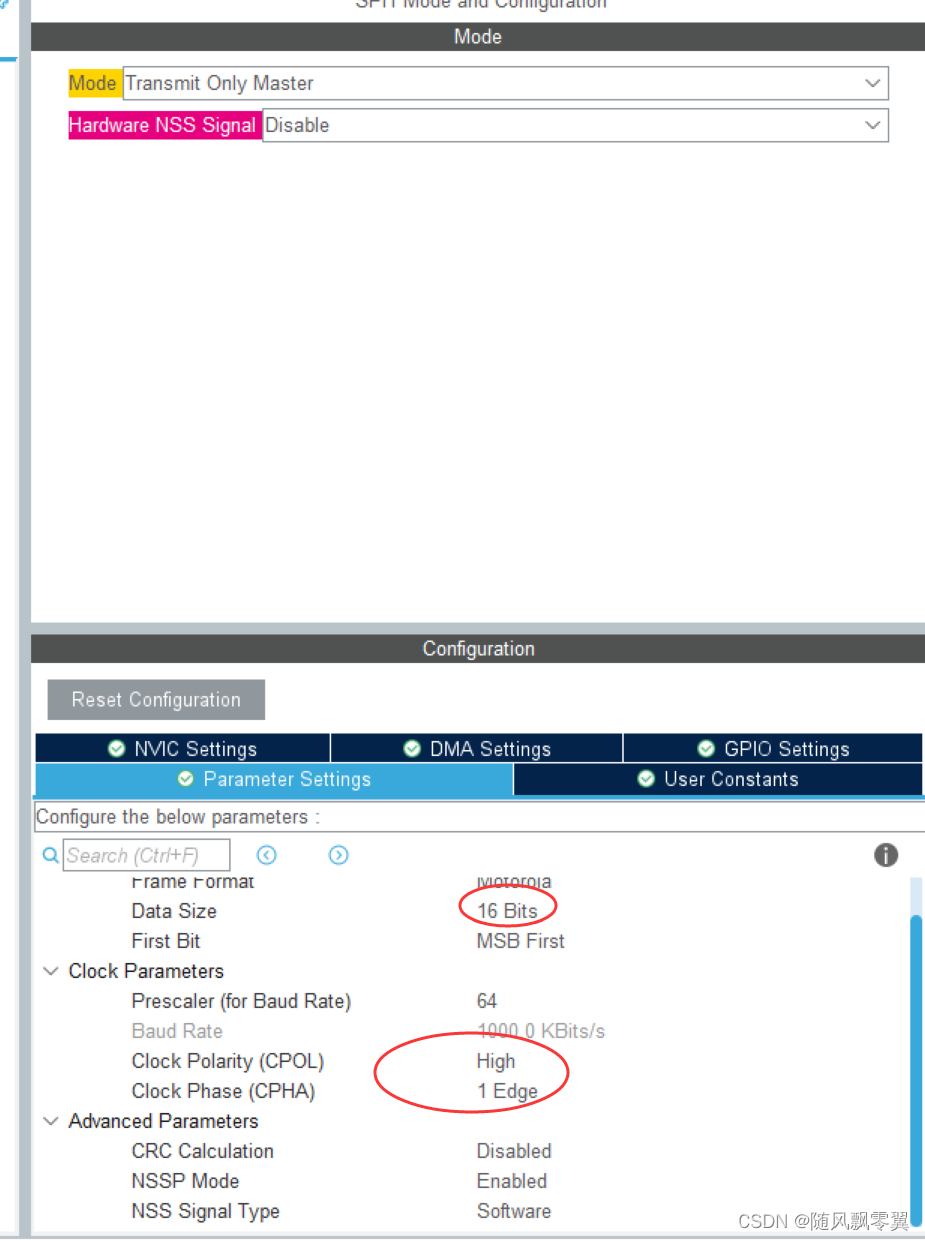

CubeMX配置

注意配置数据位数16，CLK空闲是1，CPOL=1.在第一个边沿输出数据，CPHA=1.

代码

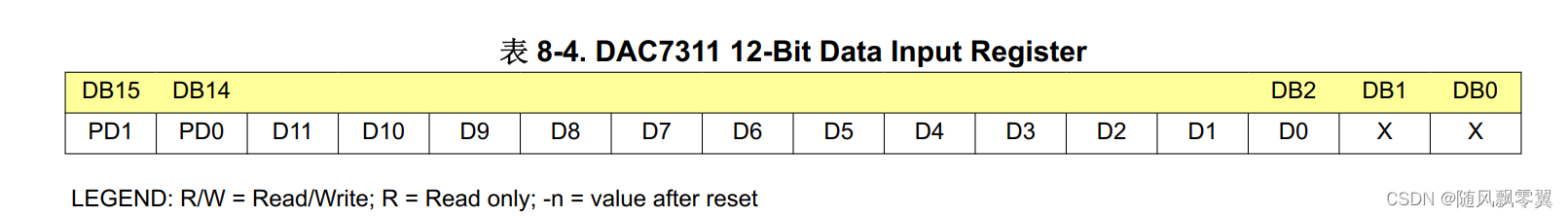

直接根据16位寄存器格式发送给芯片即可。

HAL库的SPI操作16位数据，和8位一样直接发送就没问题，输出数据经测试正常，无需强制转换。强制uint8_t *转换之后，用逻辑分析仪观察SPI发送的数据有问题。

.c文件：

//0~3.3
void DAC7311_Vout(float Vout)
{

	uint16_t Dat;

	Dat = Vout*4096/3.3;

	Dat= Dat << 2;  //左移动两位,最低2位空
	Dat &= 0X3FFF;    //最高位设置00 正常设置


	DAC7331_CS_H();
