【DDS】DDS与OpenDDS

DDS与openDDS

DDS

• 什么是DDS？
  Data Distribution Service(DDS)，根据字面理解就是数据分发服务。这套服务，在分布式应用环境下，可以高效率地分发参与者（应用）间的数据信息。
• 订阅/发布体系结构
  考虑到应用实现，肯定要定一套体系结构。DDS采用订阅/发布体系结构，以数据为中心，也就是通过订阅/发布这个结构来实现消息(数据)的交换。
• P/S与RTPS

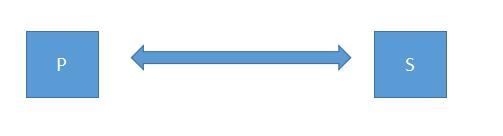

  上面说的订阅/发布，从通信角度考虑。其实，就是P/S通信模式。P(Publish)是发布者，S(Subscribe)是订阅者，订阅者订阅发布者提供的某些服务后，P与S间就存在了通信关系。P发布了相应的消息后，订阅者便可以收到这些消息（数据）。
  RTPS又是什么？
  RTPS指Real Time Publish/Subscribe，它继承自P/S模型。简单来说，相比P/S，RTPS多出了QoS属性(Quality of Service)、将发布/订阅模块化等等优点。
  因此，OMG将RTPS标准化为：DDS的实施互操作协议。
• OMG
  一个组织，全名为Object Management Group。DDS就是OMG这个组织规定的规范。

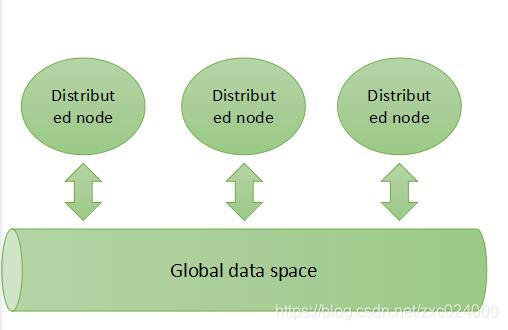

• 全局数据空间
  DDS以数据为中心，也就是基于数据去考虑如何分发消息。因此在DDS中存在全局数据空间的概念。这个全局数据空间是虚拟（逻辑）上的，所有数据都在这个空间中，每个分布式结点可以向这个空间写数据，也可以从这个空间读数据。
  这个空间可以总结为三点：All Data、Read and Write、Cache。

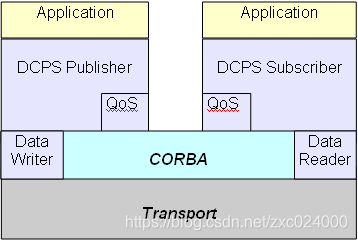

DCPS

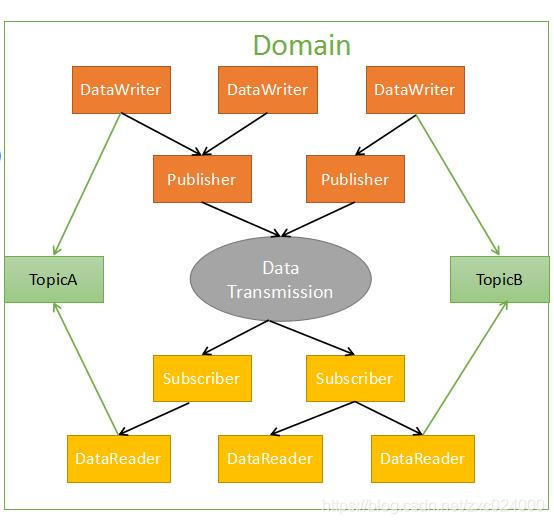

OMG将RPTS重定义为DCPS，DDS采用DCPS通信机制。DCPS主要组成有：

• Domain : 域。参与者只有在同一个域内，才可以通信。不同域间，不可通信。
• DomainParticipant: 域参与者。一个域的入口点。
• Topic：主题。只有使用相同主题(主题名)的P和S，才能够通信。
• DataWriter：数据写入者，负责向Publisher写入消息。
• Publisher：发布者，负责发布DataWriter写入的消息。
• Subscriber：订阅者，负责接收已订阅的消息。
• DataReader数据读取写，负责处理从Subscriber接收的消息。

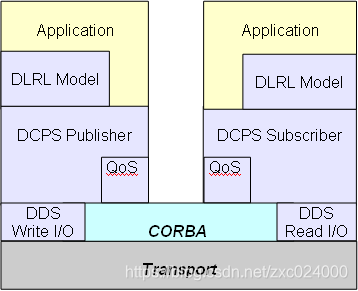

DLRL与DCPS

DDS规范定义了两类Interfaces结构

1. DCPS:DDS核心，数据分布基础架构。


2. DLRL(A Data Local Reconstruction Layer):更高的抽象接口层，隐藏细节实现。其实，Data Local Reconstruction可以理解为将App与DDS直接的数据，根据应用环境重构为需要的格式。


OpenDDS

• 根据OpenDDS(目前最新版本是3.14)官网开发者手册中的介绍

OpenDDS is an open source implementation of the OMG Data Distribution Service (DDS) for
Real-Time Systems Specification v1.4 (OMG Document formal/2015-04-10) and the Realtime Publish-Subscribe Wire Protocol DDS Interoperability Wire Protocol Specification
(DDSI-RTPS) v2.3 (OMG Document formal/2019-04-03). OpenDDS also implements the
DDS Security Specification v1.1 (OMG Document formal/2018-04-01).

• 因此OpenDDS，是DDS规范的实现。当然还有其他一些DDS规范的实现。例如：RTI DDS、OpenSplice DDS。

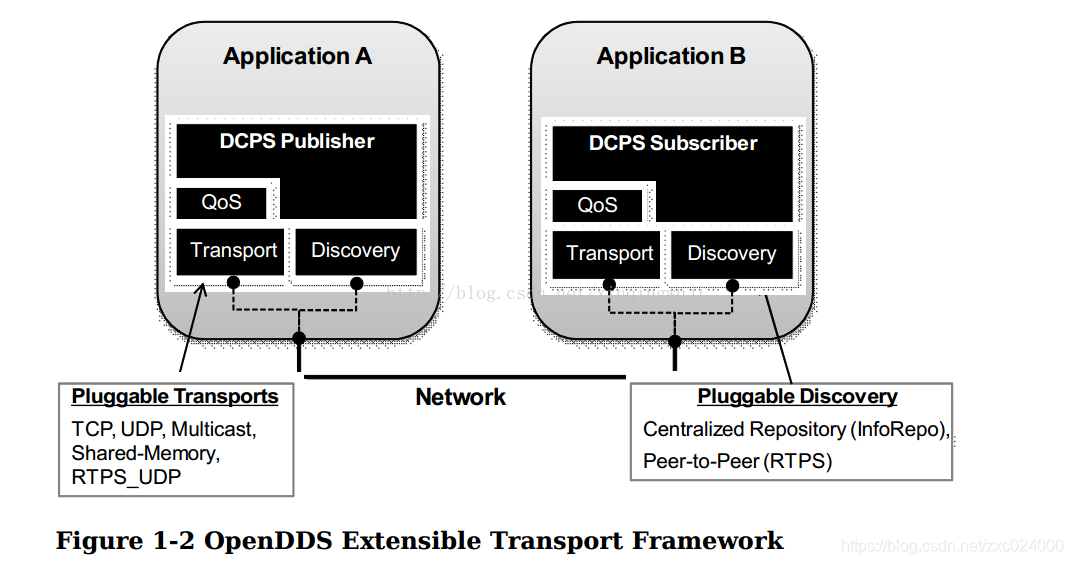

• OpenDDS框架：下图为OpenDDS官网给出的Framework图。可以看出，主要部分为Topic、Transport、Discovery。也就是，数据如何定义？如何传输信息？如何发现两端（P/S)？

• OpenDDS Topic：根据IDL，定义Topic结构，利用OpenDDS提供的工具，根据IDL文件自动生成主题文件。例：https://github.com/adver1991/DDS-Example/blob/master/Messenger.idl
• OpenDDS Transport: OpenDDS提供了多种传输协议，TCP、UDP、Multicast、Shared-Memory、RTPS_UDP。使用者可以通过配置文件，指定使用的传输协议。

OpenDDS Discovery

DDS应用在分布式环境中，订阅者和发布者两端，如何发现对方？OpenDDS提供了两种节点寻找方式:

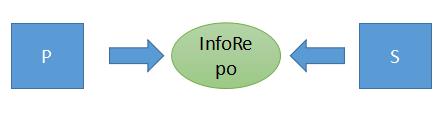

1. DCPSInfoRepo（默认）：一个集中式的仓库，相当于发现中心，它需要运行在独立的进程中（例：P端一个进程，S端一个进程，还需要一个进程运行InfoRepo）。


2. RTPS：使用RTPS协议，点对点，不需要额外的进程运行其他服务。


使用OpenDDS

• 平台（Ubuntu 16.4)
• 下载解压安装报，根据官网提示操作即可。
• https://opendds.org/quickstart/GettingStartedLinux.html
• 例子(参考自OpenDDS官网开发手册2.1.3节），使用RTPS发现方式，使用rtps_udp传输协议。这里只给出代码，代码中具体的含义请参考OpenDDS开发者手册。代码见：
  https://github.com/adver1991/DDS-Example
• 关于例子的简单说明：例子中，包括订阅者、发布者、数据写入者、数据读取者（包含Listener）、Topic（IDL定义）部分。根据IDL文件，使用OpenDDS提供的工具，生成Topic相关的代码。订阅者与发布者，在同一个域内，使用相同的主题(主题名）实现数据的分发。

参考

• OpenDDS官网
• OpenDDS开发者手册
