Linux SPI设备分析3（基于Linux6.6）---SPI master /device/driver介绍

一、spi驱动框架与i2c框架的区别

特性	SPI 驱动框架	I2C 驱动框架
通信方式	全双工（Full-duplex），同时支持数据的发送和接收	半双工（Half-duplex），一次只能发送或接收数据
信号线数量	4 根：MOSI（主设备发送）、MISO（主设备接收）、SCK（时钟）、CS（片选）	2 根：SDA（数据线）、SCL（时钟线）
总线结构	支持多从设备，通常每个从设备使用一个单独的片选（CS）信号	支持多设备，所有设备共享同一条总线，地址区分不同设备
通信速率	通常较高，支持更高的传输速率（几 Mbps 至几十 Mbps）	通常较低，速度一般在 100 kbps、400 kbps 或 1 Mbps 左右
硬件复杂度	硬件支持较为复杂，需要多条信号线并且通常每个从设备需要独立的片选线	硬件支持较为简单，只需要两条信号线即可实现多设备通信
设备地址管理	没有统一的设备地址管理机制，通过片选（CS）线区分设备	每个设备都有唯一的 7 位或 10 位地址，用于在总线上进行寻址
传输模式	支持全双工，主设备与从设备可以同时进行数据交换	仅支持半双工，主设备发送数据后等待从设备响应（或反之）
协议复杂度	相对较复杂，涉及时序、片选信号等多个参数的配置	协议简单，基于地址进行通信，时序由 I2C 协议定义
数据传输方式	由主设备通过 SCK 时钟同步控制数据传输，适用于高速数据交换	基于时钟拉高与拉低的同步传输，适用于慢速数据交换
数据校验	通常不支持硬件校验（需要应用层进行校验）	支持硬件校验（如 CRC 校验），能够检测数据传输的错误
设备数量	支持的设备数量相对较少，通常受限于主设备的片选线数量	可以支持更多设备，设备地址是唯一标识，且支持多个设备同时存在
时序控制	时钟信号由主设备产生（SCK），从设备根据该时钟信号进行同步传输	由主设备生成时钟信号（SCL），从设备同步接收数据
支持的操作模式	SPI 模式有 4 种（CPOL 和 CPHA 配置），需根据设备要求设置	I2C 模式简单，主要分为标准模式（100 kbps）、快速模式（400 kbps）等
硬件资源使用	需要多条信号线，并且每个设备使用独立的片选信号线（CS），占用较多 GPIO 资源	只需要 2 根信号线 SDA 和 SCL，占用较少的硬件资源
数据帧格式	数据传输通常是字节或更大的块，帧的格式更灵活	数据传输是按字节进行，帧格式固定，通常是设备地址 + 数据
典型应用场景	用于高速通信、传感器、存储器、显示屏等设备间的通信	用于低速通信、传感器、EEPROM、RTC、微控制器间的通信等

二、spi驱动-总线-控制器-设备模块之间的关联

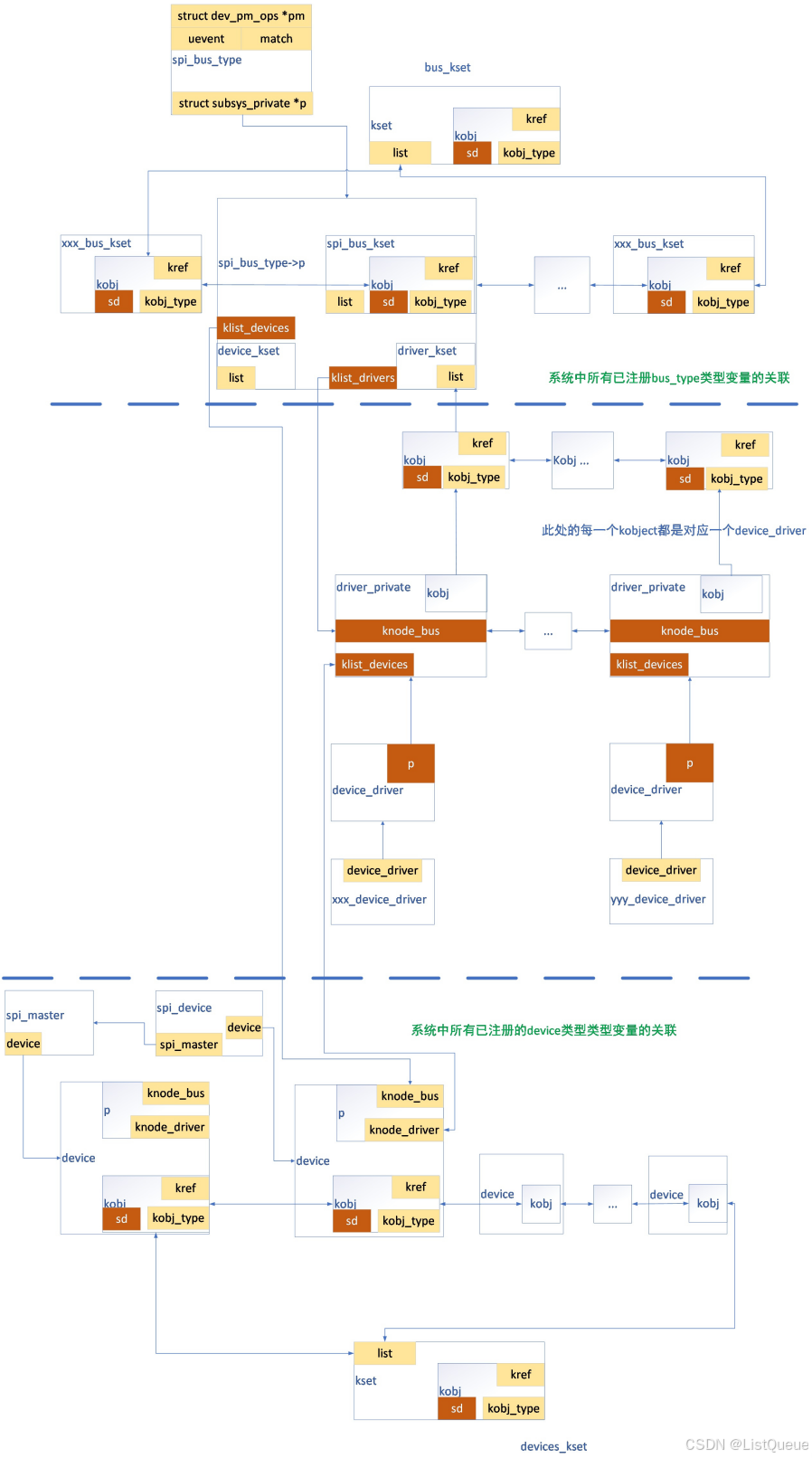

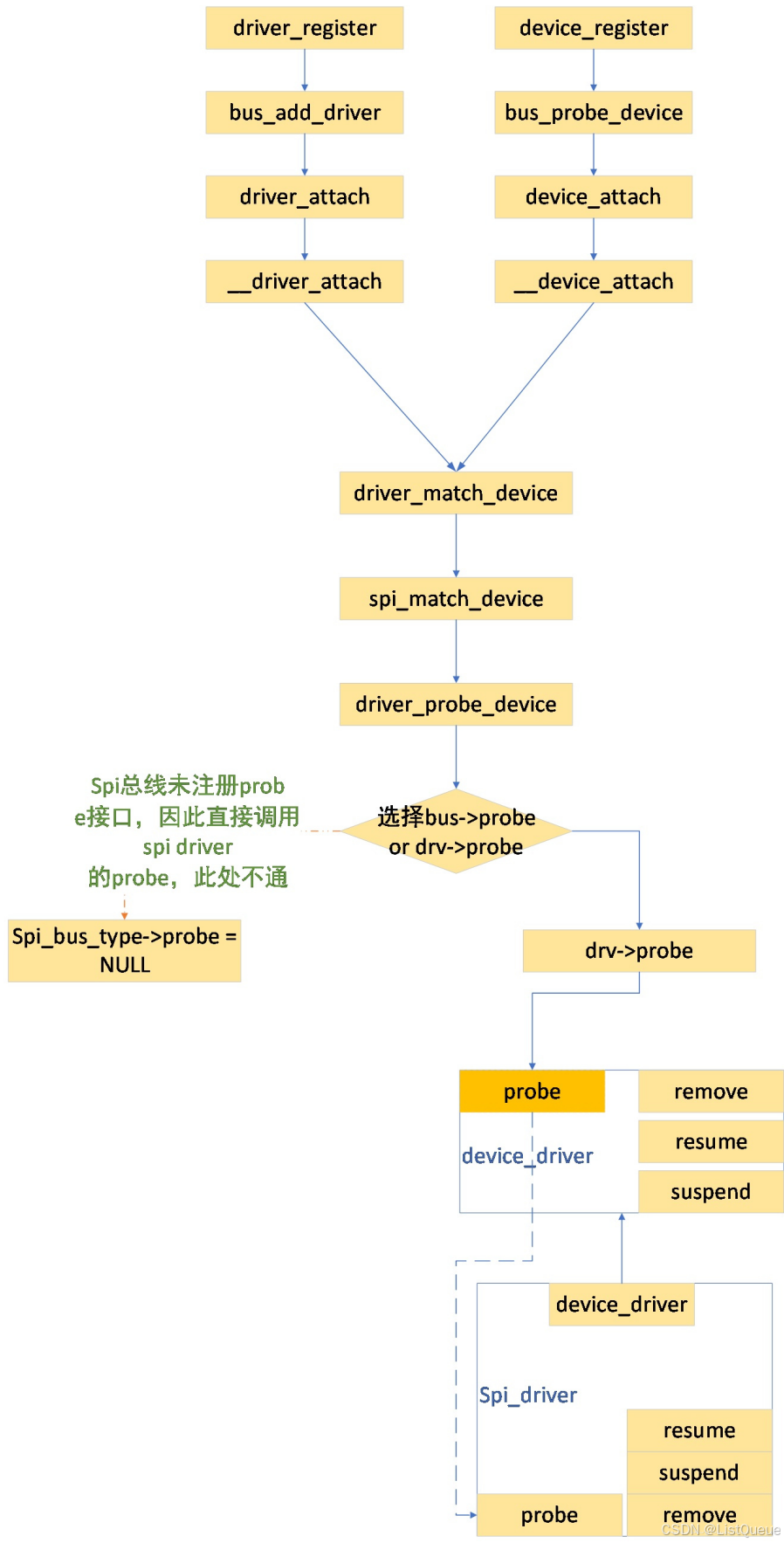

这四个子模块通过借助LINUX设备-总线-驱动模型提供的数据结构以及接口函数，完成了子模块间的关联（这四个子模块关联关系的建立以及解除，即通过这几个模块间的注册与注销接口完成的）。简要说下这几个模块间的关联，然后再分别对这几个模块进行分析说明。下面通过一张简略图描述这四者之间的关系。

spi总线通过其bus_kset成员，链接至系统的总线集bus_kset上；
spi中心概念的klist_devices、klist_drivers链表，完成了总线与spi设备、spi驱动之间的关联；
Spi master借助device类型变量中的父子链表成员，完成与spi device的关联（父子关系关联）；
Spi master与spi device借助其spi模块定义的成员，完成了spi master与spi device的绑定；
Spi master、spi device借助其device类型，完成了与系统设备集devices_kset的关联；
Spi master借助其device类型成员变量，完成与spi_master_class类的关联（此图未画出）。

基本上通过这些关联关系，即完成了spi框架中这几个子模块间的关联操作。

三、spi master device的注册与注销以及相关结构体说明

Spi master用于抽象一个spi控制器，该控制器提供spi总线的通信方法等信息，同时该spi控制器的device类型的成员变量是该控制器下所有spi device的父设备。下面分析下该控制器的注册与注销。

先分析下spi master的定义，对该结构体变量熟悉了以后，对它的的注册与注销也就基本上熟悉了。对主要成员进行说明：

dev用于使用LINUX设备-总线-驱动模型；
Bus_num、num_chipselect用于说明总线号及支持的cs个数；
mode_bits表示该控制器支持的模式（即spi总线支持的四种模式）；
setup接口用于设置总线模式、时钟等内容；
transfer说明该控制器提供的通信方法（目前在新的内核中已不推荐使用该接口，推荐使用队列方式，队列模式由spi核心提供，我们会在后面进行详细说明）；
kworker、kworker_task、queued、pump_messages、prepare_transfer_hardware、unprepare_transfer_hardware、unprepare_transfer_hardware这几个成员变量均是用于spi核心提供的队列通信模式。
list成员用于将该spi_master链接至系统的spi_master_list链表上

include/linux/spi/spi.h

/* Compatibility layer */

#define spi_master spi_controller

struct spi_controller {
	struct device	dev;

	struct list_head list;

	/*
	 * Other than negative (== assign one dynamically), bus_num is fully
	 * board-specific. Usually that simplifies to being SoC-specific.
	 * example: one SoC has three SPI controllers, numbered 0..2,
	 * and one board's schematics might show it using SPI-2. Software
	 * would normally use bus_num=2 for that controller.
	 */
	s16			bus_num;

	/*
	 * Chipselects will be integral to many controllers; some others
	 * might use board-specific GPIOs.
	 */
	u16			num_chipselect;

	/* Some SPI controllers pose alignment requirements on DMAable
	 * buffers; let protocol drivers know about these requirements.
	 */
	u16			dma_alignment;

	/* spi_device.mode flags understood by this controller driver */
	u32			mode_bits;

	/* spi_device.mode flags override flags for this controller */
	u32			buswidth_override_bits;

	/* Bitmask of supported bits_per_word for transfers */
	u32			bits_per_word_mask;
#define SPI_BPW_MASK(bits) BIT((bits) - 1)
#define SPI_BPW_RANGE_MASK(min, max) GENMASK((max) - 1, (min) - 1)

	/* Limits on transfer speed */
	u32			min_speed_hz;
	u32			max_speed_hz;

	/* Other constraints relevant to this driver */
	u16			flags;
#define SPI_CONTROLLER_HALF_DUPLEX	BIT(0)	/* Can't do full duplex */
#define SPI_CONTROLLER_NO_RX		BIT(1)	/* Can't do buffer read */
#define SPI_CONTROLLER_NO_TX		BIT(2)	/* Can't do buffer write */
#define SPI_CONTROLLER_MUST_RX		BIT(3)	/* Requires rx */
#define SPI_CONTROLLER_MUST_TX		BIT(4)	/* Requires tx */
#define SPI_CONTROLLER_GPIO_SS		BIT(5)	/* GPIO CS must select slave */
#define SPI_CONTROLLER_SUSPENDED	BIT(6)	/* Currently suspended */

	/* Flag indicating if the allocation of this struct is devres-managed */
	bool			devm_allocated;

	union {
		/* Flag indicating this is an SPI slave controller */
		bool			slave;
		/* Flag indicating this is an SPI target controller */
		bool			target;
	};

	/*
	 * On some hardware transfer / message size may be constrained
	 * the limit may depend on device transfer settings.
	 */
	size_t (*max_transfer_size)(struct spi_device *spi);
	size_t (*max_message_size)(struct spi_device *spi);

	/* I/O mutex */
	struct mutex		io_mutex;

	/* Used to avoid adding the same CS twice */
	struct mutex		add_lock;

	/* Lock and mutex for SPI bus locking */
	spinlock_t		bus_lock_spinlock;
	struct mutex		bus_lock_mutex;

	/* Flag indicating that the SPI bus is locked for exclusive use */
	bool			bus_lock_flag;

	/*
	 * Setup mode and clock, etc (SPI driver may call many times).
	 *
	 * IMPORTANT:  this may be called when transfers to another
	 * device are active.  DO NOT UPDATE SHARED REGISTERS in ways
	 * which could break those transfers.
	 */
	int			(*setup)(struct spi_device *spi);

	/*
	 * set_cs_timing() method is for SPI controllers that supports
	 * configuring CS timing.
	 *
	 * This hook allows SPI client drivers to request SPI controllers
	 * to configure specific CS timing through spi_set_cs_timing() after
	 * spi_setup().
	 */
	int (*set_cs_timing)(struct spi_device *spi);

	/*
	 * Bidirectional bulk transfers
	 *
	 * + The transfer() method may not sleep; its main role is
	 *   just to add the message to the queue.
	 * + For now there's no remove-from-queue operation, or
	 *   any other request management
	 * + To a given spi_device, message queueing is pure FIFO
	 *
	 * + The controller's main job is to process its message queue,
	 *   selecting a chip (for masters), then transferring data
	 * + If there are multiple spi_device children, the i/o queue
	 *   arbitration algorithm is unspecified (round robin, FIFO,
	 *   priority, reservations, preemption, etc)
	 *
	 * + Chipselect stays active during the entire message
	 *   (unless modified by spi_transfer.cs_change != 0).
	 * + The message transfers use clock and SPI mode parameters
	 *   previously established by setup() for this device
	 */
	int			(*transfer)(struct spi_device *spi,
						struct spi_message *mesg);

	/* Called on release() to free memory provided by spi_controller */
	void			(*cleanup)(struct spi_device *spi);

	/*
	 * Used to enable core support for DMA handling, if can_dma()
	 * exists and returns true then the transfer will be mapped
	 * prior to transfer_one() being called.  The driver should
	 * not modify or store xfer and dma_tx and dma_rx must be set
	 * while the device is prepared.
	 */
	bool			(*can_dma)(struct spi_controller *ctlr,
					   struct spi_device *spi,
					   struct spi_transfer *xfer);
	struct device *dma_map_dev;
	struct device *cur_rx_dma_dev;
	struct device *cur_tx_dma_dev;

	/*
	 * These hooks are for drivers that want to use the generic
	 * controller transfer queueing mechanism. If these are used, the
	 * transfer() function above must NOT be specified by the driver.
	 * Over time we expect SPI drivers to be phased over to this API.
	 */
	bool				queued;
	struct kthread_worker		*kworker;
	struct kthread_work		pump_messages;
	spinlock_t			queue_lock;
	struct list_head		queue;
	struct spi_message		*cur_msg;
	struct completion               cur_msg_completion;
	bool				cur_msg_incomplete;
	bool				cur_msg_need_completion;
	bool				busy;
	bool				running;
	bool				rt;
	bool				auto_runtime_pm;
	bool				cur_msg_mapped;
	char				last_cs;
	bool				last_cs_mode_high;
	bool                            fallback;
	struct completion               xfer_completion;
	size_t				max_dma_len;

	int (*prepare_transfer_hardware)(struct spi_controller *ctlr);
	int (*transfer_one_message)(struct spi_controller *ctlr,
				    struct spi_message *mesg);
	int (*unprepare_transfer_hardware)(struct spi_controller *ctlr);
	int (*prepare_message)(struct spi_controller *ctlr,
			       struct spi_message *message);
	int (*unprepare_message)(struct spi_controller *ctlr,
				 struct spi_message *message);
	union {
		int (*slave_abort)(struct spi_controller *ctlr);
		int (*target_abort)(struct spi_controller *ctlr);
	};

	/*
	 * These hooks are for drivers that use a generic implementation
	 * of transfer_one_message() provided by the core.
	 */
	void (*set_cs)(struct spi_device *spi, bool enable);
	int (*transfer_one)(struct spi_controller *ctlr, struct spi_device *spi,
			    struct spi_transfer *transfer);
	void (*handle_err)(struct spi_controller *ctlr,
			   struct spi_message *message);

	/* Optimized handlers for SPI memory-like operations. */
	const struct spi_controller_mem_ops *mem_ops;
	const struct spi_controller_mem_caps *mem_caps;

	/* GPIO chip select */
	struct gpio_desc	**cs_gpiods;
	bool			use_gpio_descriptors;
	s8			unused_native_cs;
	s8			max_native_cs;

	/* Statistics */
	struct spi_statistics __percpu	*pcpu_statistics;

	/* DMA channels for use with core dmaengine helpers */
	struct dma_chan		*dma_tx;
	struct dma_chan		*dma_rx;

	/* Dummy data for full duplex devices */
	void			*dummy_rx;
	void			*dummy_tx;

	int (*fw_translate_cs)(struct spi_controller *ctlr, unsigned cs);

	/*
	 * Driver sets this field to indicate it is able to snapshot SPI
	 * transfers (needed e.g. for reading the time of POSIX clocks)
	 */
	bool			ptp_sts_supported;

	/* Interrupt enable state during PTP system timestamping */
	unsigned long		irq_flags;

	/* Flag for enabling opportunistic skipping of the queue in spi_sync */
	bool			queue_empty;
	bool			must_async;
};

3.1、Spi master的注册

上面分析了spi_master的数据结构定义，现在分析下其注册接口spi_register_master的实现。在之前的文档中，已经说明spi驱动框架是按照LINUX设备-总线-驱动模型进行实现的，并没有将spi master注册到spi总线上，而仅仅将spi master注册到系统的devices_kset中，隶属于LINUX系统设备集，同时隶属于spi_master_class类（spi master device并没有注册到spi总线上，而不像i2c模块，将i2c adapter也注册到i2c总线上，从这一点上而言，spi模块还是比较好的遵守了LINUX设备-总线-驱动模型的）。

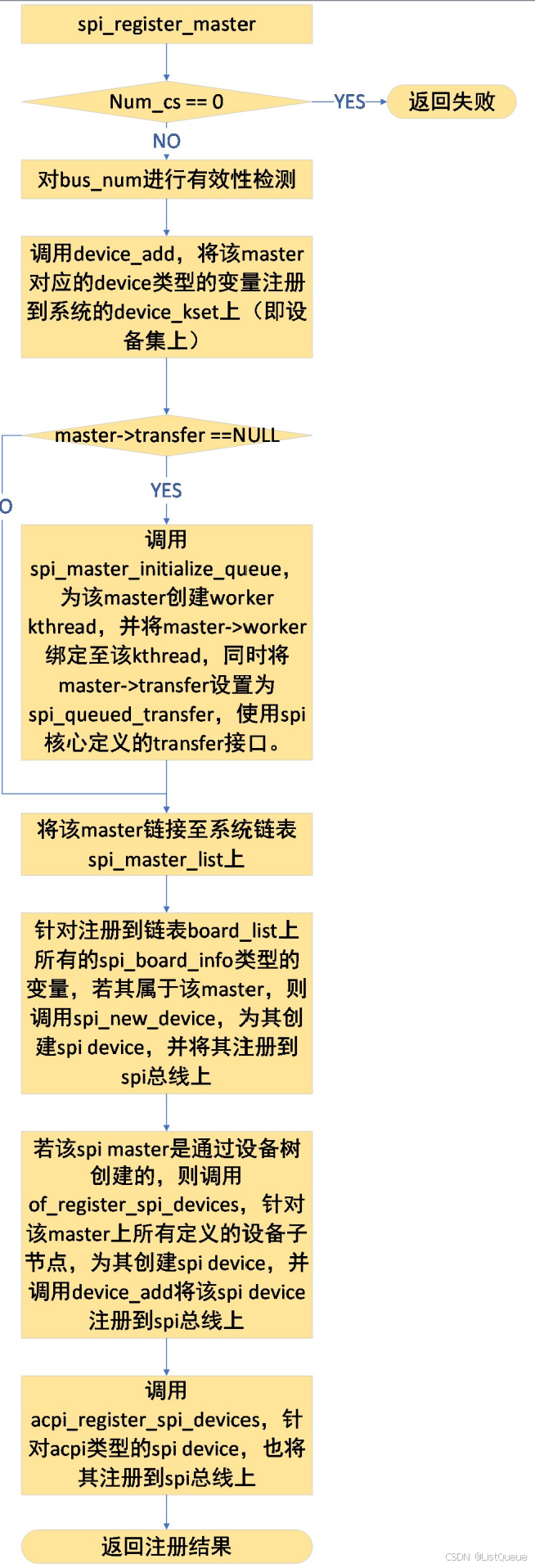

Spi master注册接口的流程图如下，主要实现的功能如下：

调用device_add，将该master对应的device成员注册到系统的设备集devices_kset上，以及链接至spi_master_class类，此处主要是使用系统的设备模型对应的接口；
针对新版内核，spi模块提供队列传输模式，为该master创建worker kthread，并与master的进行绑定（该部分在后面会进行详细说明）；
将该master链接到系统的spi_master_list链表上（该变量主要是在调用spi模块的设备注册接口时，根据传递的bus_num与该链表上的master进行匹配检测，从而实现将注册的spi device与对应的master的绑定）；
对系统上board_list链表上注册的spi board info（尚未创建对应的spi device），若其属于该master，则为其创建spi device并注册到spi总线上，同时完成spi device与该master的绑定操作；
对于通过设备树创建的master，针对该master的of_node节点上所有的设备子节点，均创建对应的spi device，并将其注册到spi总线上，同时完成spi device与master的绑定操作。

针对spi device，其父设备均为其所绑定的spi master。

3.2、Spi master的注销

以上为spi master注册相关的处理流程分析，而针对spi master注销的流程，其主要流程与上

面的流程刚发相反，主要内容如下：

将该master从spi_master_list链表上移除；
针对该spi master上所有的子设备，调用device_unregister将其从spi总线上移除，并完成与spi driver的解绑；
若该spi master支持队列传输模式，则关闭该master对应的worker kthread。
针对该spi master对应的device，调用device_unregister，移除该设备（此处仅仅将该设备从系统设备集devices_kset上注销以及从spi_master_class类上解除对该设备的链接）

3.3、Spi device的注册与注销

上面分析了spi总线的注册与注销，此处分析spi设备的注册与注销，首先分析下spi device对应数据结构定义。主要包含该设备所依附的master、传输模式、传输速率、片选、device类型的成员变量用于实现LINUX设备模型，完成注册到spi总线上等。

 struct spi_device {
	struct device		dev;
    /*该设备所依附的master*/
	struct spi_master	*master;
    /*传输速率*/
	u32			max_speed_hz;
    /*该设备对应的片选*/
	u8			chip_select;
    /*数据传输模式（4种模式之一）*/
	u8			mode;
#define	SPI_CPHA	0x01			/* clock phase */
#define	SPI_CPOL	0x02			/* clock polarity */
#define	SPI_MODE_0	(0|0)			/* (original MicroWire) */
#define	SPI_MODE_1	(0|SPI_CPHA)
#define	SPI_MODE_2	(SPI_CPOL|0)
#define	SPI_MODE_3	(SPI_CPOL|SPI_CPHA)
#define	SPI_CS_HIGH	0x04			/* chipselect active high? */
#define	SPI_LSB_FIRST	0x08			/* per-word bits-on-wire */
#define	SPI_3WIRE	0x10			/* SI/SO signals shared */
#define	SPI_LOOP	0x20			/* loopback mode */
#define	SPI_NO_CS	0x40			/* 1 dev/bus, no chipselect */
#define	SPI_READY	0x80			/* slave pulls low to pause */
    /*单次传输的bit数*/
	u8			bits_per_word;
    /*中断号*/
	int			irq;
    /*spi控制器相关的私有状态与私有数据等信息*/
	void			*controller_state;
	void			*controller_data;
    /*该设备的名称，用于设备与驱动的匹配检测*/
	char			modalias[SPI_NAME_SIZE];
    /*若使用gpio作为cs，此处标注cs的序号，*/
	int			cs_gpio;	/* chip select gpio */

	/*
	 * likely need more hooks for more protocol options affecting how
	 * the controller talks to each chip, like:
	 *  - memory packing (12 bit samples into low bits, others zeroed)
	 *  - priority
	 *  - drop chipselect after each word
	 *  - chipselect delays
	 *  - ...
	 */
};

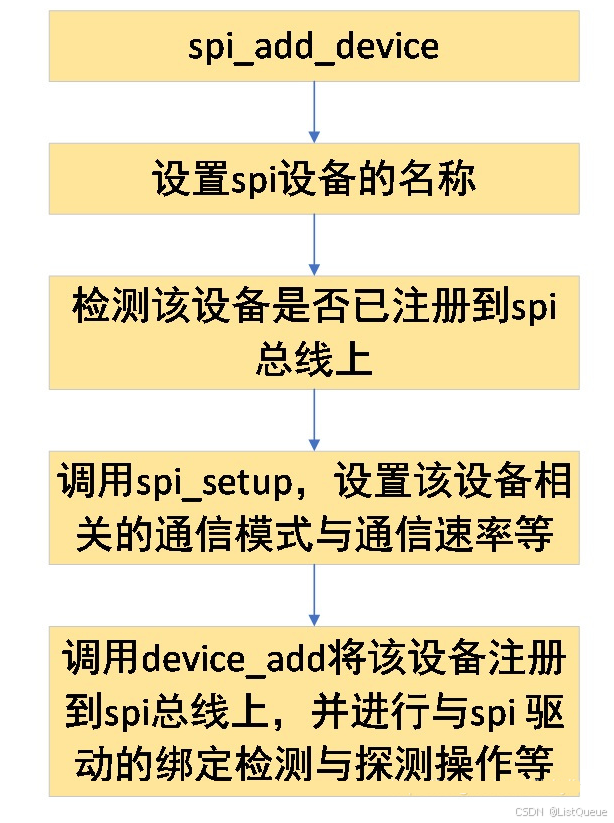

该结构体的定义还是比较明确的，通过上面总线的注册与注销的分析，spi device主要是借助设备模型的device_add接口，完成将该设备注册到spi总线上。spi设备的添加接口spi_add_device的流程图如下，也就是增加了spi_setup的调用设置该设备的通信模式与通信速率，然后就调用device_add完成spi设备的注册了。

下面看下spi device添加的方式，主要包括如下几个方式：

在spi master注册时，完成spi 设备的创建与注册（1. 通过设备树模式，为该master下的设备完成创建与注册 2.通过注册到board_list链表上的设备信息，完成spi设备的创建与注册）；
针对spi master已创建的情况，通过调用spi_register_board_info接口，实现spi device的创建与注册操作。

针对spi device，其注销接口则主要是调用device_unregister完成设备的注销操作。

四、Spi driver的注册与注销

进行spi driver的注册与注销操作，照例先分析spi driver的数据结构的定义：

include/linux/spi/spi.h

struct spi_driver {
	const struct spi_device_id *id_table;
	int			(*probe)(struct spi_device *spi);
	void			(*remove)(struct spi_device *spi);
	void			(*shutdown)(struct spi_device *spi);
	struct device_driver	driver;
};

该接口基本上没有定义spi私有的相关信息，基本上是对device_driver类型的重载，因此spi driver的注册应该也不会复杂，基本上也就是调用driver_register实现驱动的注册。

4.1、spi_register_driver接口实现

如下为spi_register_driver的实现，设置该驱动属于spi总线、同时设置probe、remove等函数指针，最后调用driver_register完成spi总线的注册。

drivers/spi/spi.c

int __spi_register_driver(struct module *owner, struct spi_driver *sdrv)
{
	sdrv->driver.owner = owner;
	sdrv->driver.bus = &spi_bus_type;

	/*
	 * For Really Good Reasons we use spi: modaliases not of:
	 * modaliases for DT so module autoloading won't work if we
	 * don't have a spi_device_id as well as a compatible string.
	 */
	if (sdrv->driver.of_match_table) {
		const struct of_device_id *of_id;

		for (of_id = sdrv->driver.of_match_table; of_id->compatible[0];
		     of_id++) {
			const char *of_name;

			/* Strip off any vendor prefix */
			of_name = strnchr(of_id->compatible,
					  sizeof(of_id->compatible), ',');
			if (of_name)
				of_name++;
			else
				of_name = of_id->compatible;

			if (sdrv->id_table) {
				const struct spi_device_id *spi_id;

				spi_id = spi_match_id(sdrv->id_table, of_name);
				if (spi_id)
					continue;
			} else {
				if (strcmp(sdrv->driver.name, of_name) == 0)
					continue;
			}

			pr_warn("SPI driver %s has no spi_device_id for %s\n",
				sdrv->driver.name, of_id->compatible);
		}
	}

	return driver_register(&sdrv->driver);
}
EXPORT_SYMBOL_GPL(__spi_register_driver);

关于driver_register接口的实现流程，想详细了解的同学请查看之前写的设备驱动模型相关的文档，此处就不附上链接了，下图为driver_register以及device_register中实现设备与驱动匹配的简要流程（因spi总线未定义probe，因此当完成spi设备与驱动匹配检测后，则直接调用spi driver的probe进行探测操作）。

4.2、spi_unregister_driver接口

该接口直接调用driver_unregister，实现驱动的注销以及与device的解绑等操作，此接口为LINUX设备-总线-驱动模型中的接口。

以上即为spi driver的注册与注销，相对来说还是比较简单的。那我们在实现一个spi驱动时，应该注意哪些事情呢：

确认该spi设备支持的通信方式、片选；
确认该spi设备驱动在进行探测时，需要对哪些寄存器进行初始化（针对初始化操作，在driver的probe接口中实现）；
为了应用层程序可以和spi设备进行通信，提供字符设备文件（read、write、ioctl），并实现相应的操作接口（在driver的probe接口中实现字符设备的注册）。

include/linux/spi/spi.h

/**
 * spi_unregister_driver - reverse effect of spi_register_driver
 * @sdrv: the driver to unregister
 * Context: can sleep
 */
static inline void spi_unregister_driver(struct spi_driver *sdrv)
{
	if (sdrv)
		driver_unregister(&sdrv->driver);
}
