本文介绍了NS-3网络模拟器中的资源获取途径、可视化工具Pyviz和NetAnim的安装与使用，以及Logging日志模块和gdb调试器的使用方法，帮助用户优化开发过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、资源汇总

官方教程（包括Manual\Documents\Wiki等）： ns-3 Tutorial — Tutorial
官方论坛：https://groups.google.com/g/ns-3-users
you。tube。有很多视频教程

二、可视化

2.1 Pyviz

2.1.1安装

具体过程略了，在编译界面的模块名叫： visualizer

2.1.2 使用

#在源码里面检查有无以下命令行参数代码（在建立节点之前）
CommandLine cmd
cmd.Parse (argc,argv);

#在正常的运行指令后面加上 --vis
sudo ./waf --run third --vis

#如果是运行.py文件,一般会报错： VisualSimulatorImpl not found
#在文件头加上 import
import ns.visualizer

#.py运行指令
sudo ./waf shell python scratch/demo0.py
sudo ./waf --pyrun scratch/demo0.py --vis

出现图形化界面以后，单击 Simulate 开始仿真，再单击停止
PS.
1.Pyviz使用比较方便，指令很简单，但是因为需要python依赖，安装的时候可能会遇到很多奇怪的问题，反正我之前在远程服务器上死活配置不出来。。。
2.Pyviz还有一个问题，可视化的主要是通信交互的进程，可以查看节点的routing table，但是页面缩放不是很友好，也有可能是我还没有搞清楚怎么调整。。。

2.2 NetAnim

2.2.1 安装

一般都包含在ns3安装包里面，能看到和ns3.35并列的一个文件夹 netanim-3.108
在终端打开这个文件夹，输入以下指令构建模块：

make clean
qmake NetAnim.pro
make

全部结束就能在文件夹里面看见生成了模块 NetAnim

2.2.2 使用

需要先生成 .xml文件，在现有.cc文件上添加

#头文件
#include "ns3/netanim-module.h"

#在仿真开始之前，
AnimationInterface anim("third.xml");
Simulator::Run ();

生成.xml文件之后，需要退回到netanim-3.108文件夹打开NetAnim

cd ../
cd netanim-3.108
./NetAnim

注意大小写，然后会弹出NetAnim的图形化界面，找到刚刚生成的xml文件即可，一般就在ns-3.35文件夹下

PS. NetAnim的运行感觉要麻烦一点，但是可视化部分展示的东西更详细，界面也更舒服，可惜不适用于.py文件

三、调试

3.1 Logging日志模块

以下内容均来源于Manual

可以尝试src/core/example里的例程log-example.cc，基本包含了所有的NS_LOG环境变量

运行程序的时候有两种开启log输出的方式，常用第二种

#1.设置环境变量
$ NS_LOG="*" ./ns3 run first
# 或者选择某个特定的模块
$ NS_LOG="Ipv4L3Protocol" ./ns3 run first

#2. 在程序中定义
int
main(int argc, char *argv[])
{
  LogComponentEnable("UdpEchoClientApplication", LOG_LEVEL_INFO);
  LogComponentEnable("UdpEchoServerApplication", LOG_LEVEL_INFO);
  ...

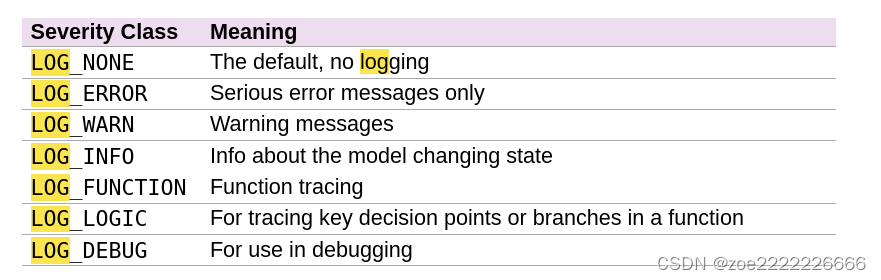

log输出的信息分类及等级

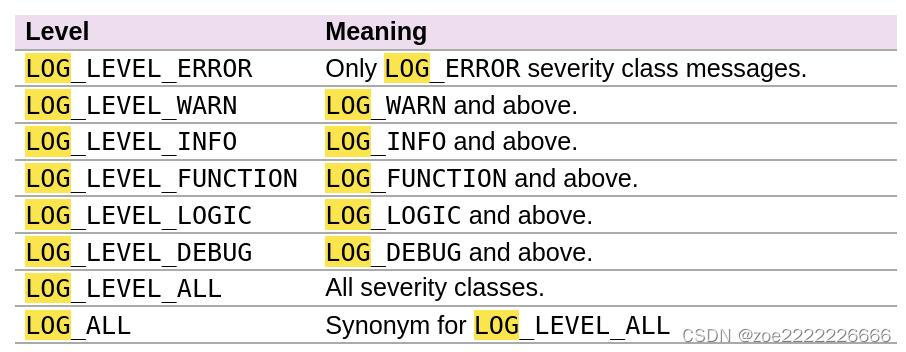

每一类信息有对应的优先级顺序：

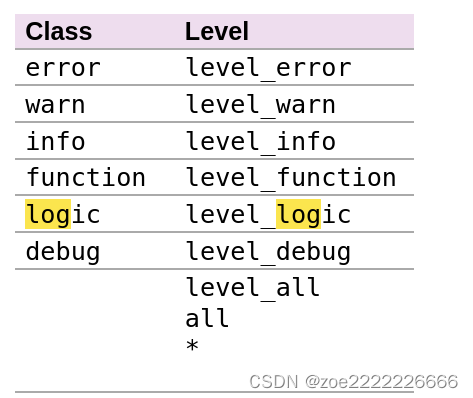

通过在运行指令里面加入参数可以控制输出内容：

3.2 gdb

sudo ./waf --run scratch/third --command-template="gdb %s"

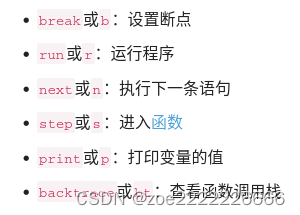

进入gdb环境以后，常用指令如下：
