【HDL系列】进位旁边加法器原理与设计

本文介绍了进位旁路加法器(Carry Skip Adder,CSA)的工作原理,通过2选1数据选择器和进位bypass信号加速进位链的传播。详细阐述了其关键路径优化,并提供了16比特CSA的Verilog设计实例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、进位旁边加法器

进位旁路加法器(Carry Skip Adder,CSA),也称Carry Bypass Adder。需要注意的是,CSA也是另外一种加法器——进位保存加法器(Carry Save Adder)的简称,关于这种加法器后期会介绍。

此前介绍了行波进位加法器RCA,第k位的进位Ck必须等待之前的Ck-1的结果才能计算出来,如下图进位c16必须等到前一级全加器的c15输出才可以计算,所以行波进位加法器的特点便是超长的进位传播链。

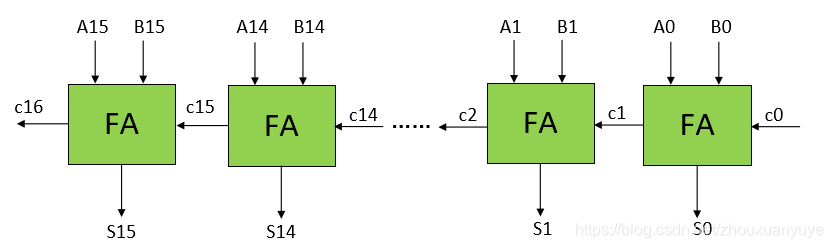

16比特RCA进位链示意图

进位旁边加法器的思想在于加速进位链的传播,在某种情况下,到达第i位的进位无需等待第i-1位进位。在16比特RCA中,最长的进位链为c0->c1->c2->…->c16,也就是说,每一位全加器都有进位,这条路径也是最长的关键路径。进位旁边加法器通过加入旁路逻辑来缩短这条最长路径,该旁路逻辑由2选1数据选择器,第x级进位和第y级进位和进位bypass信号组成。

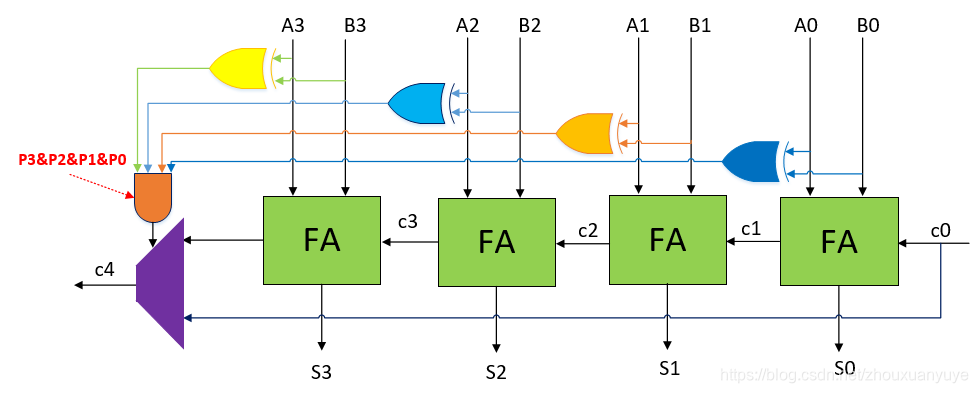

4比特CSA结构

CSA结构如上,紫色部分为数据选择器,橙色部分为数据选择信号,数据来源为进位c0和第3个全加器的进位输出。
