一个按键控制LED闪烁与关闭（外部中断）

来源：

单片机简单程序_zhjysx的博客-优快云博客https://blog.youkuaiyun.com/zhjysx/category_11558658.html

目录

作用：

思路：

仿真原理图

头文件

延时函数

外部中断开启程序

主函数

外部中断函数

---

作用：

用一个开关切换LED闪烁模式以及关闭。

思路：

设置一个初始值为1的变量count，只有当count=1时，LED才会闪烁，当按键按下，即触发外部中断，count=~count，LED熄灭。

---

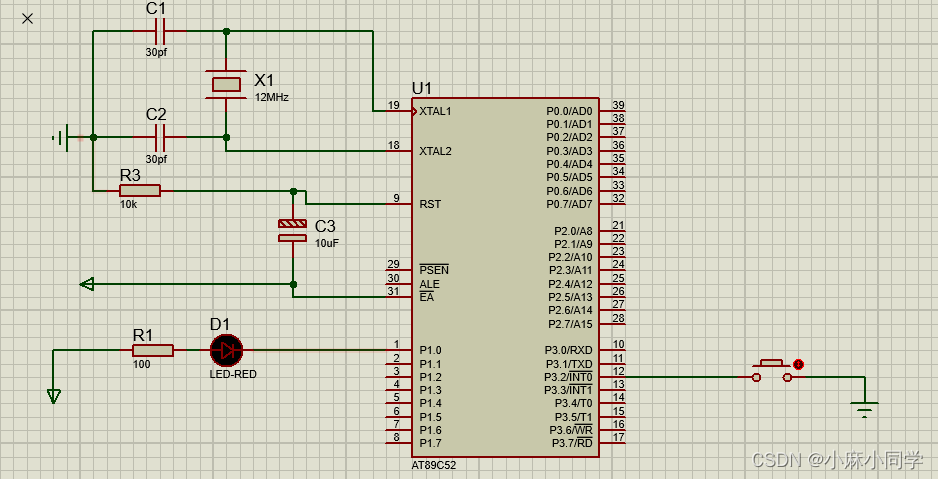

仿真原理图

---

头文件

#include <STC8.H>
#include <intrins.h>
sbit LED=P1^0;
char count=1;

---

延时函数

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

---

外部中断开启程序

void open_out(){
    EA=1;//打开中断总开关
	EX0=1;//打开外部中断INT0
	IT0=1;//下降沿触发
}

打开EA总开关，打开外部中断INT0,设置为下降沿触发

注意：IT0=0为低电平触发模式，设置此模式，按下按键时可能会导致多次触发

---

主函数

void main(){
	open_out();
	while(1){
		if(count==1){
			LED=~LED;
            Delay1000ms();
		}
		else{
		  LED=1;//当count不为1时，LED熄灭。count的状态由外部中断改变
		}
	}
}

在主函数中声明外部中断开启函数，设置变量count=1时，LED闪烁，当count不是1时，LED熄灭。count的值将在外部中断中改变。

---

外部中断函数

void timer() interrupt 0{
  count=~count;
}

按键按下，即触发外部中断，变量count=~count。

---

仿真：ff外部中断控制LED闪烁.zip-嵌入式文档类资源-优快云文库https://download.youkuaiyun.com/download/zhjysx/73126187
