Slice Polygon Pour功能的使用

最新推荐文章于 2025-07-11 10:04:32 发布
原创 最新推荐文章于 2025-07-11 10:04:32 发布 · 6.8k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#Altium分割敷铜 #割铜

博客介绍了Altium分割敷铜的方法，使用快捷键P+Y，出现十字光标后划线分割。同时说明了分割成功的条件，若被分割的敷铜一部分有相应网络标号，两部分铜分割成功；若一部分无相应网络标号，两部分铜仍在一起。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

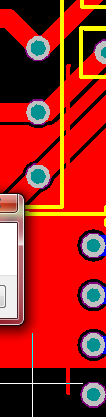

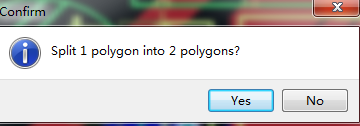

  1. 使用快捷键：P+Y ，出现十字光标，划线将敷铜分割。

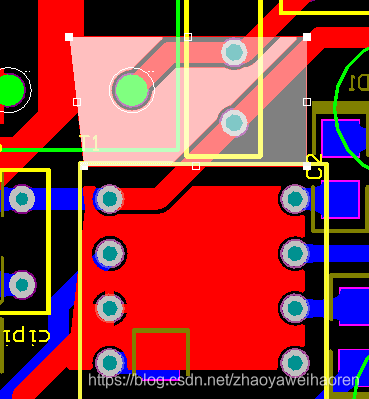

  1. 2若被分割的敷铜的一部分无相应的网络标号，则两部分铜仍在一起。

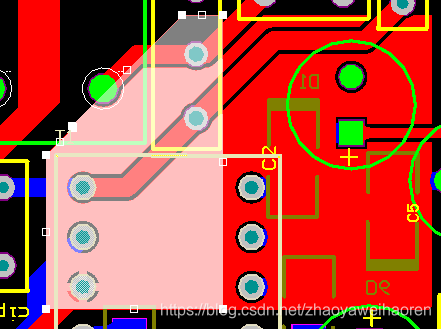

  1. 3若被分割的敷铜的一部分有相应的网络标号，则两部分铜分割成功。
