AUTOSAR图解==＞AUTOSAR_SRS_E2E

AUTOSAR 端到端通信保护 (E2E) 详解

AUTOSAR端到端通信保护机制深入剖析与应用指南

目录

• 1. 概述
  • 1.1 E2E通信保护的目的
  • 1.2 E2E在AUTOSAR中的位置
• 2. E2E架构与组件
  • 2.1 总体架构
  • 2.2 关键组件
• 3. E2E状态监控
  • 3.1 状态机模型
  • 3.2 状态转换逻辑
• 4. E2E保护通信流程
  • 4.1 通信序列说明
  • 4.2 保护与验证机制
• 5. E2E配置结构
  • 5.1 配置类模型
  • 5.2 配置参数说明
• 6. 总结

---

1. 概述

1.1 E2E通信保护的目的

AUTOSAR端到端通信保护(End-to-End Protection，简称E2E)是AUTOSAR提供的一种安全通信机制，旨在保护安全关键型系统中的数据通信不受损坏。在现代汽车电子系统中，数据通信的完整性和正确性对于确保系统功能安全至关重要。

E2E保护机制主要解决以下问题：

• 数据损坏检测：通过CRC校验和等机制确保数据在传输过程中未被损坏
• 数据超时检测：确保数据在预期的时间窗口内到达
• 数据序列错误检测：确保数据按照正确的顺序到达
• 数据源识别：确认数据来自预期的发送方

E2E通信保护符合ISO 26262功能安全标准的要求，可支持高达ASIL D安全等级的应用系统。

1.2 E2E在AUTOSAR中的位置

E2E保护作为AUTOSAR架构中的一个基础组件，提供标准化的接口用于保护软件组件间的数据通信。它不仅可以在RTE(运行时环境)层应用，还可在通信服务内部使用，形成多层次的保护机制。

---

2. E2E架构与组件

2.1 总体架构

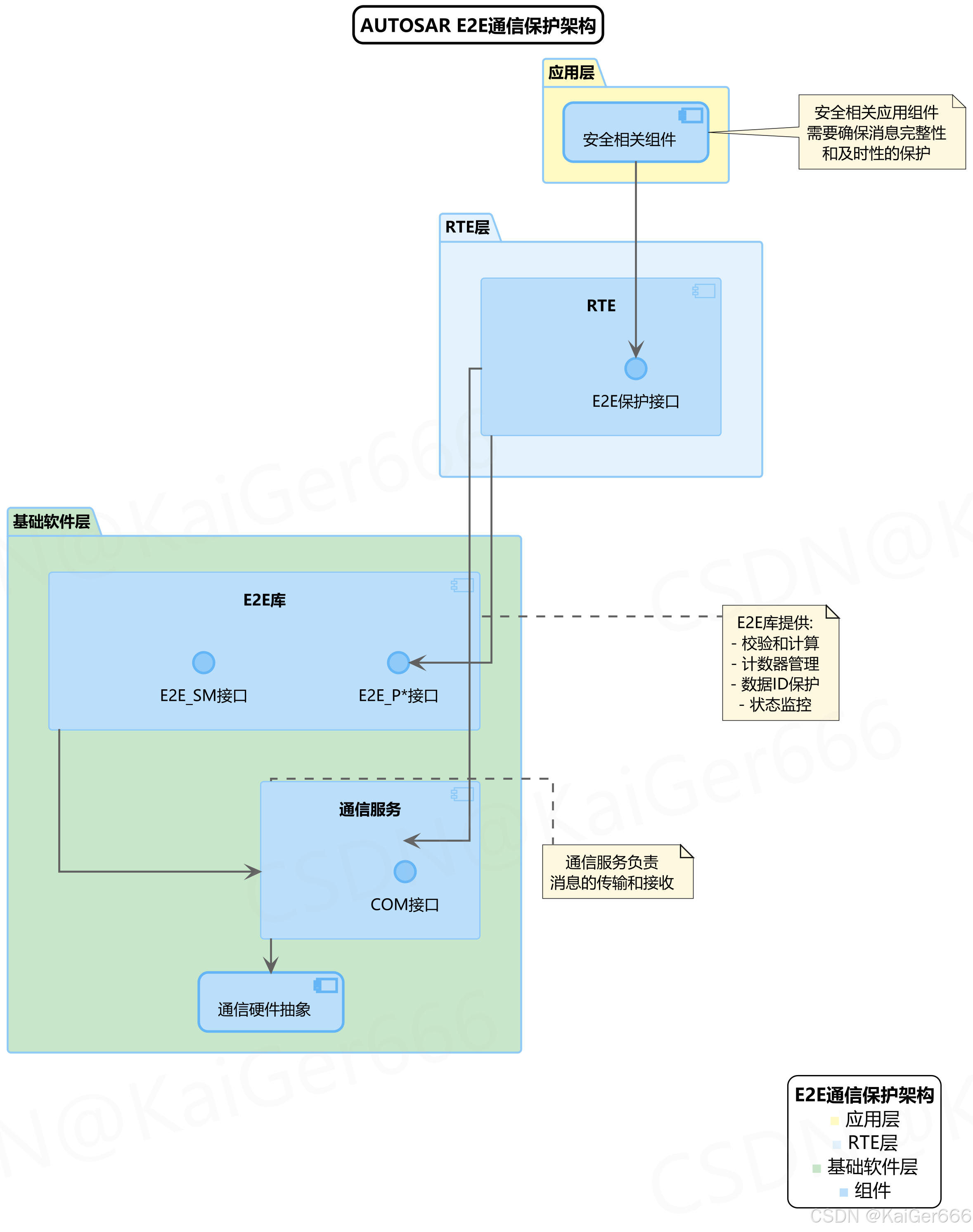

AUTOSAR E2E保护的架构设计遵循分层原则，确保通信的安全性和可靠性。下图展示了AUTOSAR E2E通信保护的总体架构:

上图展示了AUTOSAR E2E通信保护的分层架构，包含三个主要层次：

1. 应用层：包含需要端到端保护的安全相关组件，这些组件通过RTE提供的E2E保护接口来确保其通信安全。

2. RTE层：运行时环境为应用层组件提供了统一的E2E保护接口，负责中转应用层与基础软件层之间的通信。

3. 基础软件层：包含以下关键组件：

   • E2E库：提供核心的端到端保护功能，包括数据校验和计算、计数器管理、数据ID保护以及状态监控等功能。
   • 通信服务：负责实际的消息传输和接收，与E2E库配合工作。
   • 通信硬件抽象：负责与底层通信硬件交互。

2.2 关键组件

E2E保护机制主要包含以下关键组件：

1. E2E库：

   • 提供多种保护配置文件(Profile)供不同安全级别使用
   • 负责数据校验和的计算和验证
   • 管理序列计数器和数据ID
   • 执行状态监控和错误报告

2. E2E保护接口：

   • 提供标准化的API供应用层使用
   • 支持发送方和接收方不同的保护需求

3. 通信服务集成：

   • E2E保护可集成到COM、PDU Router等通信服务中
   • 支持多种总线系统上的保护机制

---

3. E2E状态监控

3.1 状态机模型

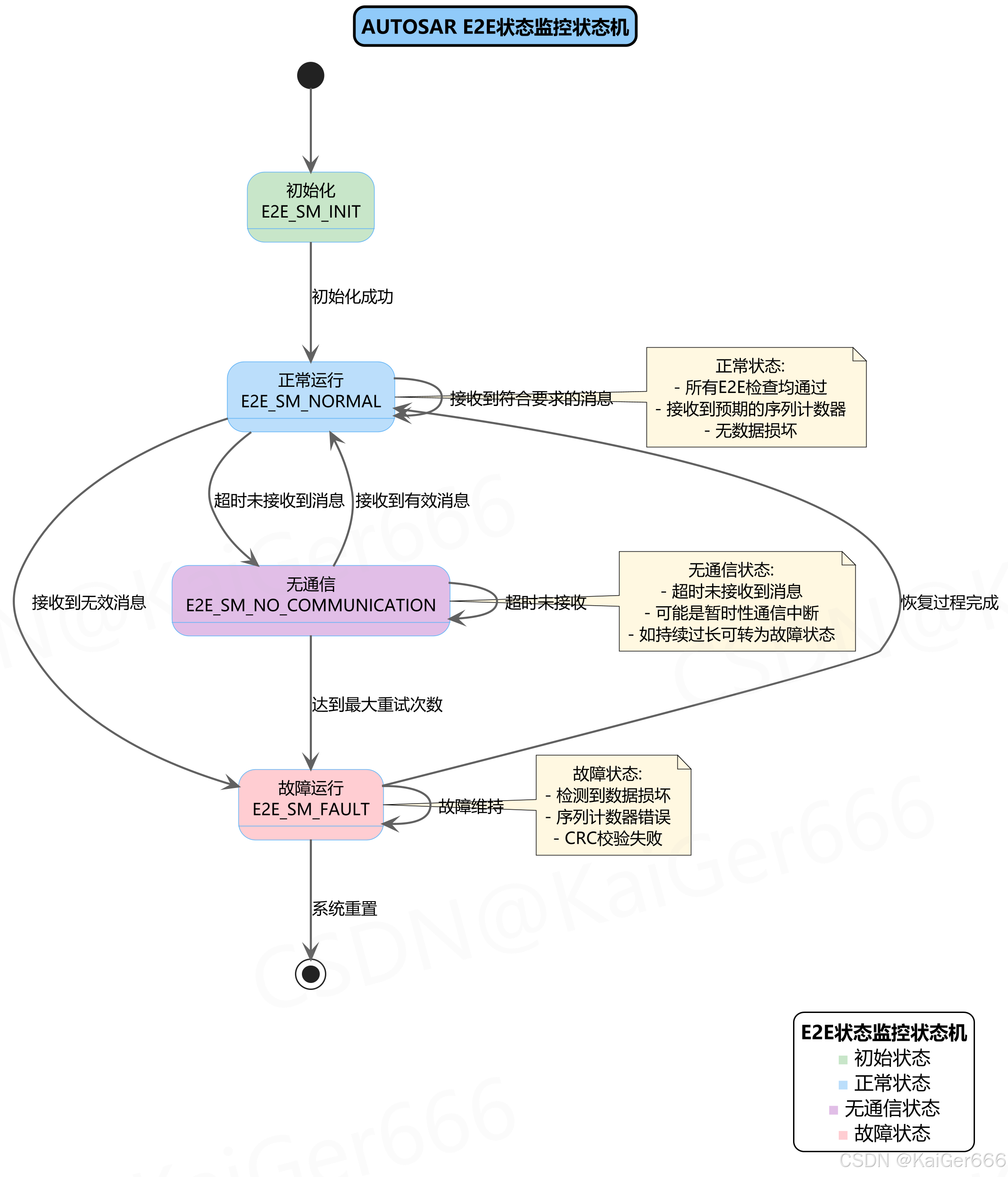

E2E状态监控机制使用状态机模型来跟踪通信的健康状态，以便检测通信中的异常并采取相应措施。下图展示了E2E状态监控的状态机模型：

状态机包含四个主要状态：

1. 初始化状态(E2E_SM_INIT)：

   • 系统启动时的初始状态
   • 在此状态下，状态监控器正在初始化其内部变量和计数器
   • 成功初始化后转入正常状态

2. 正常状态(E2E_SM_NORMAL)：

   • 表示通信正常进行
   • 所有E2E检查均通过，包括CRC校验和、序列计数器验证等
   • 无数据损坏或序列错误

3. 无通信状态(E2E_SM_NO_COMMUNICATION)：

   • 当一定时间内未收到有效消息时进入此状态
   • 表示可能存在暂时性通信中断
   • 如果及时恢复通信可回到正常状态，否则可能转为故障状态

4. 故障状态(E2E_SM_FAULT)：

   • 表示严重的通信问题
   • 可能由数据损坏、CRC校验失败或序列计数器错误等严重问题引起
   • 需要特定的恢复过程才能恢复到正常状态

3.2 状态转换逻辑

状态转换遵循以下逻辑：

1. 正常状态到无通信状态：

   • 触发条件：在规定的超时时间内未接收到任何消息
   • 此转换表示通信可能暂时中断，但系统仍在尝试恢复

2. 正常状态到故障状态：

   • 触发条件：接收到无效消息(如CRC校验失败或序列号严重错误)
   • 表示通信存在严重问题，可能影响系统安全

3. 无通信状态到正常状态：

   • 触发条件：重新接收到有效消息
   • 表示通信已恢复正常

4. 无通信状态到故障状态：

   • 触发条件：超过最大重试次数仍未收到有效消息
   • 表示通信中断已超出可接受范围

5. 故障状态到正常状态：

   • 触发条件：完成恢复过程，接收到多个连续有效消息
   • 表示系统已从通信故障中恢复

---

4. E2E保护通信流程

4.1 通信序列说明

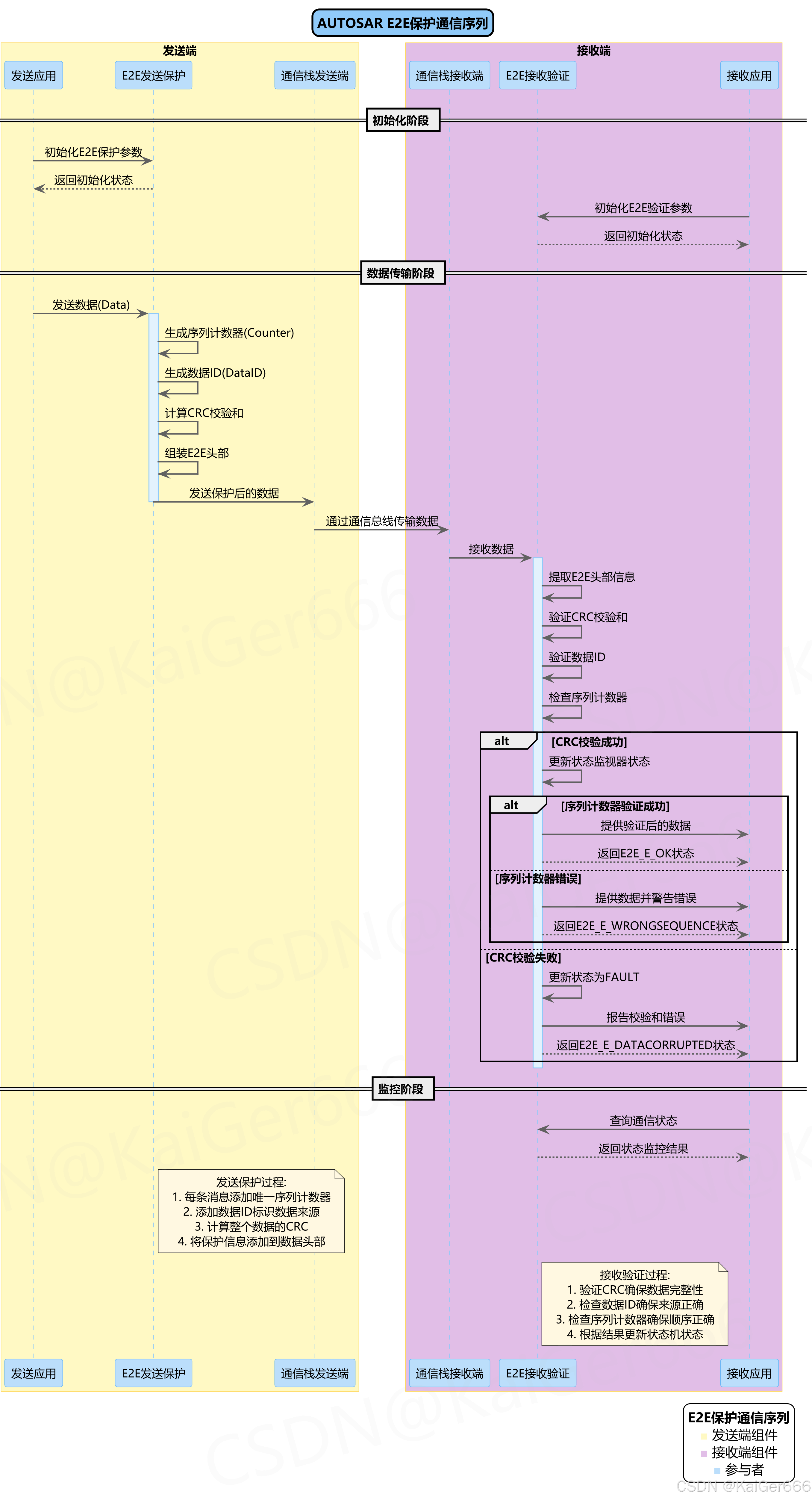

E2E保护通信涉及完整的数据流从发送方到接收方的整个过程。下图展示了E2E保护通信的详细序列：

E2E保护通信序列包含三个主要阶段：

1. 初始化阶段：

   • 发送应用与E2E发送保护组件进行初始化
   • 接收应用与E2E接收验证组件进行初始化
   • 设置所有必要的保护参数和状态监控器

2. 数据传输阶段：

   • 发送数据流程：

     • 发送应用将数据传递给E2E发送保护组件
     • E2E组件生成序列计数器和数据ID
     • 计算数据的CRC校验和
     • 组装E2E头部与数据
     • 通过通信栈发送保护后的数据

   • 接收数据流程：

     • 通信栈接收数据并传递给E2E接收验证组件
     • E2E组件提取E2E头部信息
     • 验证CRC校验和、数据ID和序列计数器
     • 根据验证结果更新状态监视器状态
     • 向接收应用提供验证结果和数据

3. 监控阶段：

   • 接收应用可查询E2E接收验证组件的通信状态
   • E2E组件返回状态监控结果，指示通信健康状况

4.2 保护与验证机制

E2E保护机制采用多层防护策略确保通信安全：

1. 发送保护过程：

   • 每条消息添加唯一序列计数器，防止重放攻击
   • 添加数据ID，标识数据来源，防止数据混淆
   • 计算整个数据的CRC校验和，确保数据完整性
   • 将保护信息添加到数据头部，不改变原始数据内容

2. 接收验证过程：

   • 验证CRC确保数据完整性，检测传输过程中的数据损坏
   • 检查数据ID确保数据来源正确，防止不同信号间的混淆
   • 检查序列计数器确保接收顺序正确，并检测数据丢失
   • 根据验证结果更新状态机状态，提供整体通信健康指示

3. 错误处理机制：

   • 对于CRC校验失败的数据，标记为数据损坏
   • 对于序列计数器错误的数据，提供警告但仍可使用数据
   • 在严重错误情况下，将状态更新为故障状态，触发安全机制

---

5. E2E配置结构

5.1 配置类模型

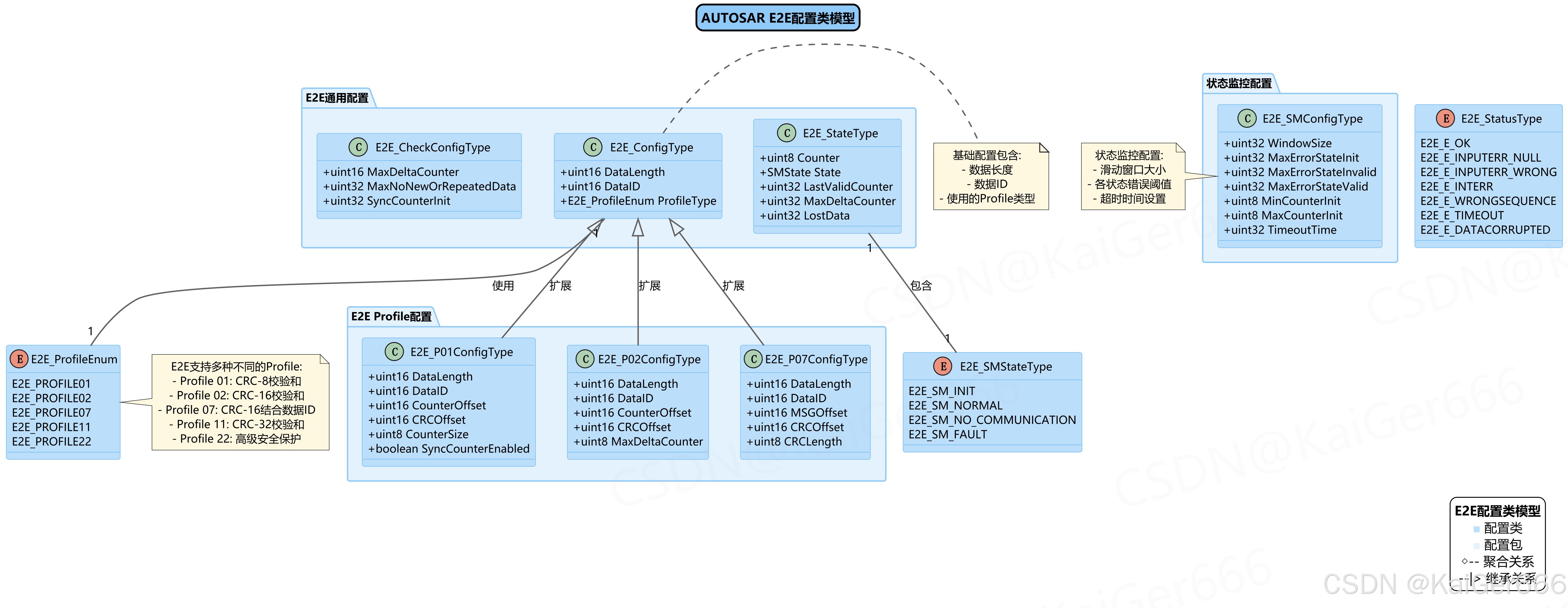

AUTOSAR E2E保护机制提供了灵活的配置选项，以适应不同应用场景的安全需求。下图展示了E2E配置的类模型：

![图解AUTOSAR_CP

](https://i-blog.csdnimg.cn/direct/5832c4c9616444e1af2c7958022ee28d.png#pic_center)

E2E配置结构分为三个主要部分：

1. E2E通用配置：

   • E2E_ConfigType：基础配置类，包含数据长度、数据ID和使用的Profile类型
   • E2E_StateType：状态信息类，记录当前计数器值、状态机状态和统计信息
   • E2E_CheckConfigType：检查配置类，定义序列计数器容差和超时参数

2. E2E Profile配置：

   • E2E_P01ConfigType：Profile 01配置，使用CRC-8校验和
   • E2E_P02ConfigType：Profile 02配置，使用CRC-16校验和
   • E2E_P07ConfigType：Profile 07配置，使用CRC-16结合数据ID的高级保护

3. 状态监控配置：

   • E2E_SMConfigType：状态监控配置，定义监控窗口大小、各状态错误阈值和超时设置

5.2 配置参数说明

E2E配置参数的选择直接影响保护机制的安全性和性能：

1. 基本配置参数：

   • DataLength：被保护数据的长度
   • DataID：用于唯一标识数据流的ID值
   • ProfileType：选择的E2E保护配置文件(Profile)类型

2. Profile特定参数：

   • CounterOffset：序列计数器在数据中的偏移位置
   • CRCOffset：CRC校验和在数据中的偏移位置
   • CounterSize：序列计数器的大小(字节数)
   • CRCLength：CRC校验和的长度(字节数)

3. 状态监控参数：

   • WindowSize：滑动窗口大小，用于计算错误率
   • MaxErrorStateInit/Invalid/Valid：各状态下允许的最大错误次数
   • TimeoutTime：判定为超时的时间阈值

4. Profile选择指南：

   • Profile 01：适用于低安全要求场景，使用简单的CRC-8保护
   • Profile 02：适用于中等安全要求场景，提供更强的CRC-16保护
   • Profile 07：适用于高安全要求场景，结合CRC-16和数据ID提供强保护
   • Profile 11：适用于极高安全要求场景，使用CRC-32提供最强保护
   • Profile 22：适用于特殊安全需求场景，提供最全面的保护机制

---

6. 总结

AUTOSAR E2E通信保护为汽车电子系统提供了强大的安全通信机制，确保关键数据的完整性和正确性。E2E保护机制的主要优势包括：

1. 安全性：

   • 提供符合ISO 26262标准的通信保护
   • 支持高达ASIL D级别的安全应用
   • 多层次保护机制提供深度防御能力

2. 灵活性：

   • 多种保护Profile适应不同安全需求
   • 可配置参数满足不同应用场景
   • 可在不同层次集成(RTE、COM等)

3. 标准化：

   • 统一的接口简化应用开发
   • 跨ECU的端到端保护确保整体安全
   • 与AUTOSAR架构无缝集成

4. 可靠性：

   • 状态监控机制提供通信健康指示
   • 错误处理机制确保系统鲁棒性
   • 透明的保护层不影响应用逻辑

通过合理配置和使用E2E保护机制，汽车电子系统可以显著提高通信安全性，减少数据错误导致的系统故障风险，从而提升整车安全性能。
