AUTOSAR IFXLibrary固定点插值库分析

AUTOSAR固定点插值库架构、设计与功能实现分析

1. 概述

1.1 IFXLibrary的定位与功能

IFXLibrary（固定点插值库）是AUTOSAR标准架构中基础软件层的系统服务组件之一，专门用于提供固定点数据的插值计算功能。该库在嵌入式系统中扮演着重要角色，特别是在需要进行复杂控制算法计算的汽车电子控制单元(ECU)中。

IFXLibrary主要提供以下核心功能：

曲线插值：在一维数据点之间进行线性插值计算
曲线查找：在一维数据分布中查找特定值对应的数据点
地图插值：在二维数据点之间进行双线性插值计算
地图查找：在二维数据分布中查找特定值对应的数据点

插值计算在汽车电子系统中有广泛应用，例如：

发动机控制：基于转速和负载计算最优点火时刻
变速箱控制：基于车速和油门位置计算最佳换挡点
燃油喷射：基于多参数计算精确的燃油喷射量

IFXLibrary具有以下特点：

无初始化要求：可直接调用，无需初始化阶段
可重入性：所有函数都支持可重入，可安全地被多个应用同时使用
无关闭操作：不需要特殊的关闭操作
效率优化：提供分布式和集成两种调用模式，满足不同场景需求

1.2 术语与缩写

本文档使用的关键术语和缩写说明如下：

IFX：Interpolation Fixed point，固定点插值
DPSearch：Data Point Search，数据点搜索
IpoCur：Interpolation of Curve，曲线插值
LkUpCur：Curve Look-up，曲线查找
IpoMap：Interpolation of Map，地图插值
LkUpMap：Map Look-up，地图查找
IntIpoCur：Integrated Interpolation of Curve，集成曲线插值
IntLkUpCur：Integrated Curve Look-up，集成曲线查找
IntIpoMap：Integrated Interpolation of Map，集成地图插值
IntLkUpMap：Integrated Map Look-up，集成地图查找
s8/s16/s32：有符号8位/16位/32位整数类型
u8/u16/u32：无符号8位/16位/32位整数类型

2. 架构设计

2.1 模块架构

IFXLibrary在AUTOSAR分层架构中的位置以及内部结构如下图所示：

在这里插入图片描述

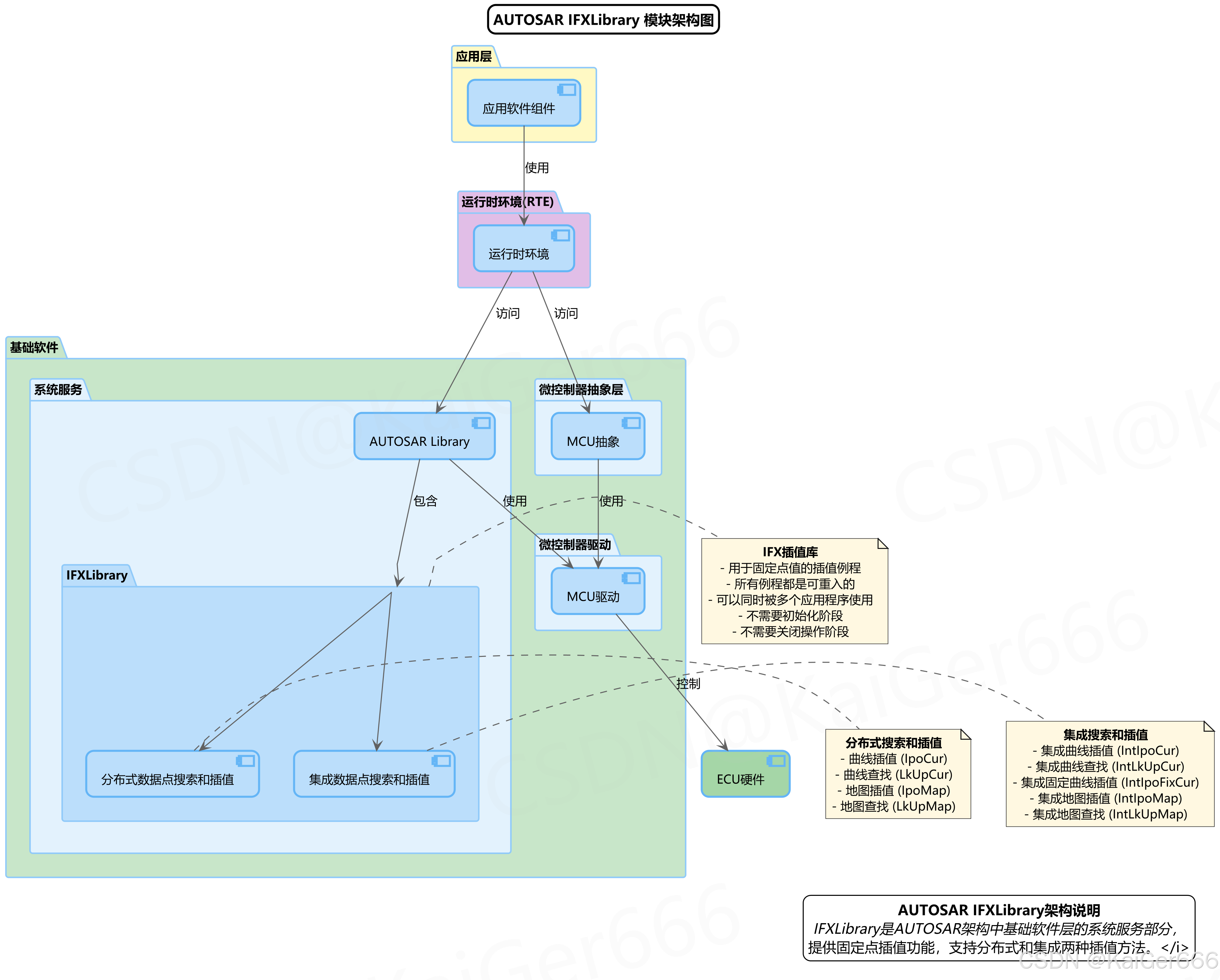

图2.1 AUTOSAR IFXLibrary模块架构图

从图2.1可以看出，IFXLibrary模块在AUTOSAR分层架构中的定位及其内部结构：

架构位置：IFXLibrary位于基础软件层的系统服务部分，属于AUTOSAR Library的组成部分。
接口关系：
- 应用软件组件通过RTE（运行时环境）访问IFXLibrary提供的服务
- IFXLibrary不直接与硬件交互，而是依赖于微控制器抽象层和微控制器驱动
内部分类：IFXLibrary内部分为两类主要功能：
- 分布式数据点搜索和插值：提供分步骤执行的搜索和插值计算
- 集成数据点搜索和插值：提供一体化执行的搜索和插值计算
关键特性：
- 所有例程都是可重入的，支持多应用同时使用
- 不需要初始化和关闭操作，简化了使用流程
- 提供多种函数，适用于不同数据类型和插值场景

IFXLibrary是AUTOSAR标准中用于数值计算的基础库，与具体硬件平台无关，为上层应用提供标准化的插值计算接口。

2.2 功能结构

IFXLibrary提供的各种插值函数及其关系如下图所示：

在这里插入图片描述

图2.2 AUTOSAR IFXLibrary功能结构图

图2.2详细展示了IFXLibrary的功能结构和API组织：

主要组件：
- Ifx.h：主头文件，包含所有API声明和版本信息
- 分布式插值函数：需要分步骤调用的插值计算函数
- 集成插值函数：一步完成全部计算的插值函数
分布式插值函数：
- 数据点搜索(DPSearch)：核心基础函数，用于定位输入值在数组中的位置和计算比例因子
- 曲线插值(IpoCur)：一维曲线的线性插值，使用DPSearch定位后进行计算
- 曲线查找(LkUpCur)：一维曲线的数据点查找，使用DPSearch定位
- 地图插值(IpoMap)：二维地图的双线性插值，使用DPSearch定位后进行计算
- 地图查找(LkUpMap)：二维地图的数据点查找，使用DPSearch定位
集成插值函数：
- 集成曲线插值(IntIpoCur)：一步完成曲线插值计算，无需单独调用DPSearch
- 集成曲线查找(IntLkUpCur)：一步完成曲线查找，无需单独调用DPSearch
- 集成固定曲线插值(IntIpoFixCur)：具有固定参数的曲线插值
- 集成地图插值(IntIpoMap)：一步完成地图插值计算
- 集成固定地图插值(IntIpoFixMap)：具有固定参数的地图插值
命名约定：
- 函数命名遵循Ifx_[FunctionType]_[InputType]_[OutputType]格式
- 输入和输出类型使用缩写表示数据类型，如u8(uint8)、s16(sint16)等
- 例如：Ifx_IpoCur_u8_u16表示输入类型为uint8，输出类型为uint16的曲线插值函数
依赖关系：
- 分布式插值函数依赖于DPSearch函数
- 集成插值函数内部封装了搜索和插值逻辑，不对外暴露依赖关系
- 所有函数都通过Ifx.h统一对外暴露

这种结构设计提供了两种插值计算方式：分布式方式允许复用数据点搜索结果，适合需要多次使用相同搜索结果的场景；集成方式则简化调用过程，提高执行效率，适合一次性插值计算。

3. 操作流程

3.1 插值函数调用流程

下图展示了IFXLibrary中典型的插值函数调用流程：

在这里插入图片描述

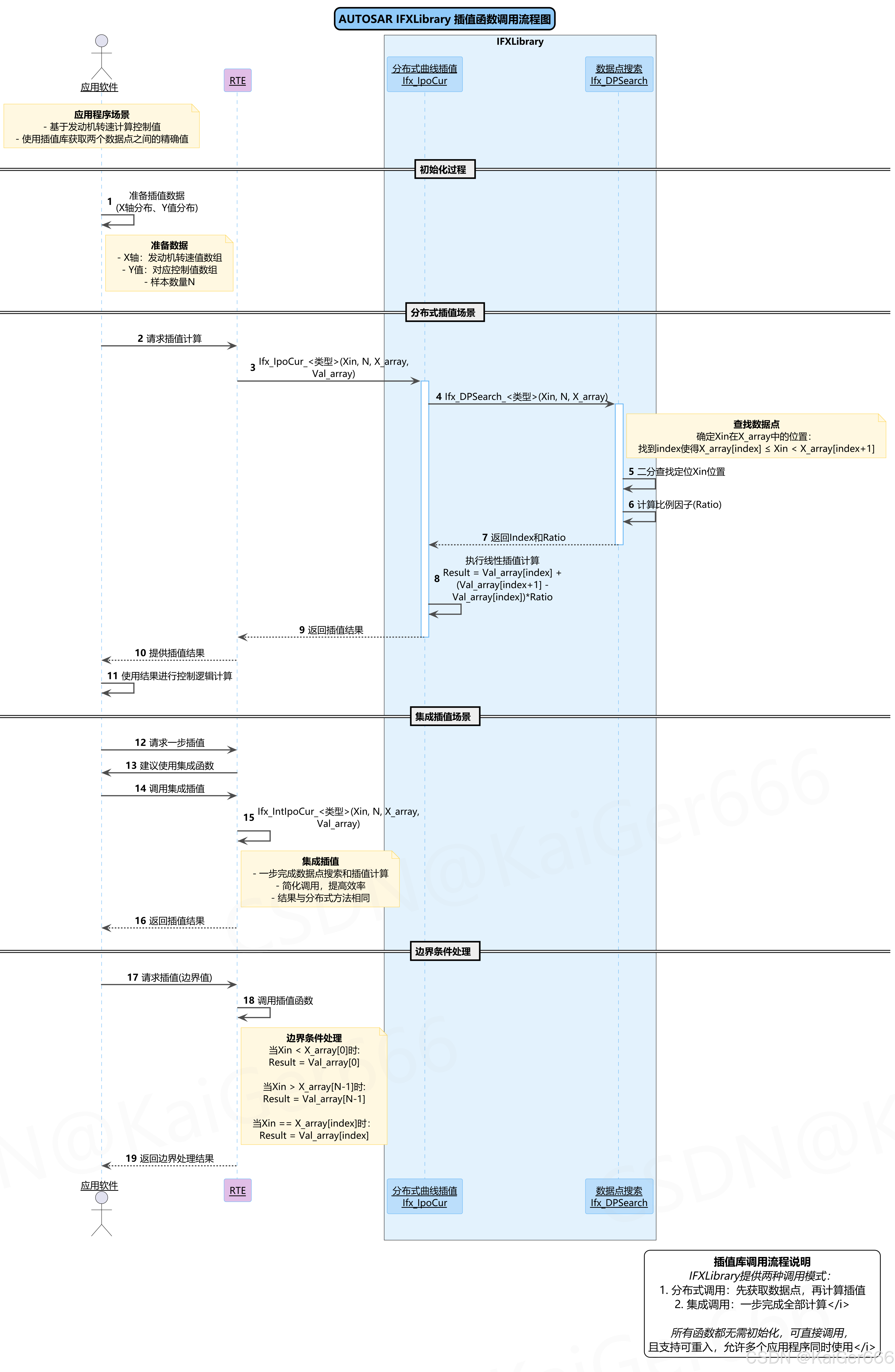

图3.1 AUTOSAR IFXLibrary插值函数调用流程图

图3.1展示了IFXLibrary中插值函数的典型调用流程，包含以下关键流程：

初始化准备：
- 应用程序首先准备插值所需的数据，包括X轴分布数组、Y值分布数组和样本数量
- 这些数据通常代表特定物理量的关系，如发动机转速与控制值的对应关系
分布式插值场景：
- 应用程序通过RTE请求插值计算
- RTE调用IFXLibrary的分布式曲线插值函数(Ifx_IpoCur)
- 插值函数首先调用数据点搜索函数(Ifx_DPSearch)定位输入值位置
- 数据点搜索函数执行二分查找，确定索引和比例因子
- 插值函数基于搜索结果执行线性插值计算
- 计算结果通过RTE返回给应用程序
集成插值场景：
- 应用程序直接请求一步完成的插值计算
- RTE调用集成插值函数(Ifx_IntIpoCur)
- 集成函数内部完成数据点搜索和插值计算，无需分步调用
- 计算结果通过RTE返回给应用程序
边界条件处理：
- 当输入值超出X轴分布范围时，插值函数会进行边界处理
- 如果输入值小于最小X值，返回对应的最小Y值
- 如果输入值大于最大X值，返回对应的最大Y值
- 如果输入值正好等于某个X值，直接返回对应的Y值

这种设计提供了两种使用方式的灵活性：

分布式调用适合需要复用搜索结果的场景，可以避免重复计算
集成调用适合简单场景，一步完成全部计算，代码更简洁

所有函数都无需初始化阶段，可以直接调用，并且支持可重入特性，允许多个应用程序同时使用同一函数。

3.2 数据流分析

下图展示了IFXLibrary插值过程中的数据流：

在这里插入图片描述

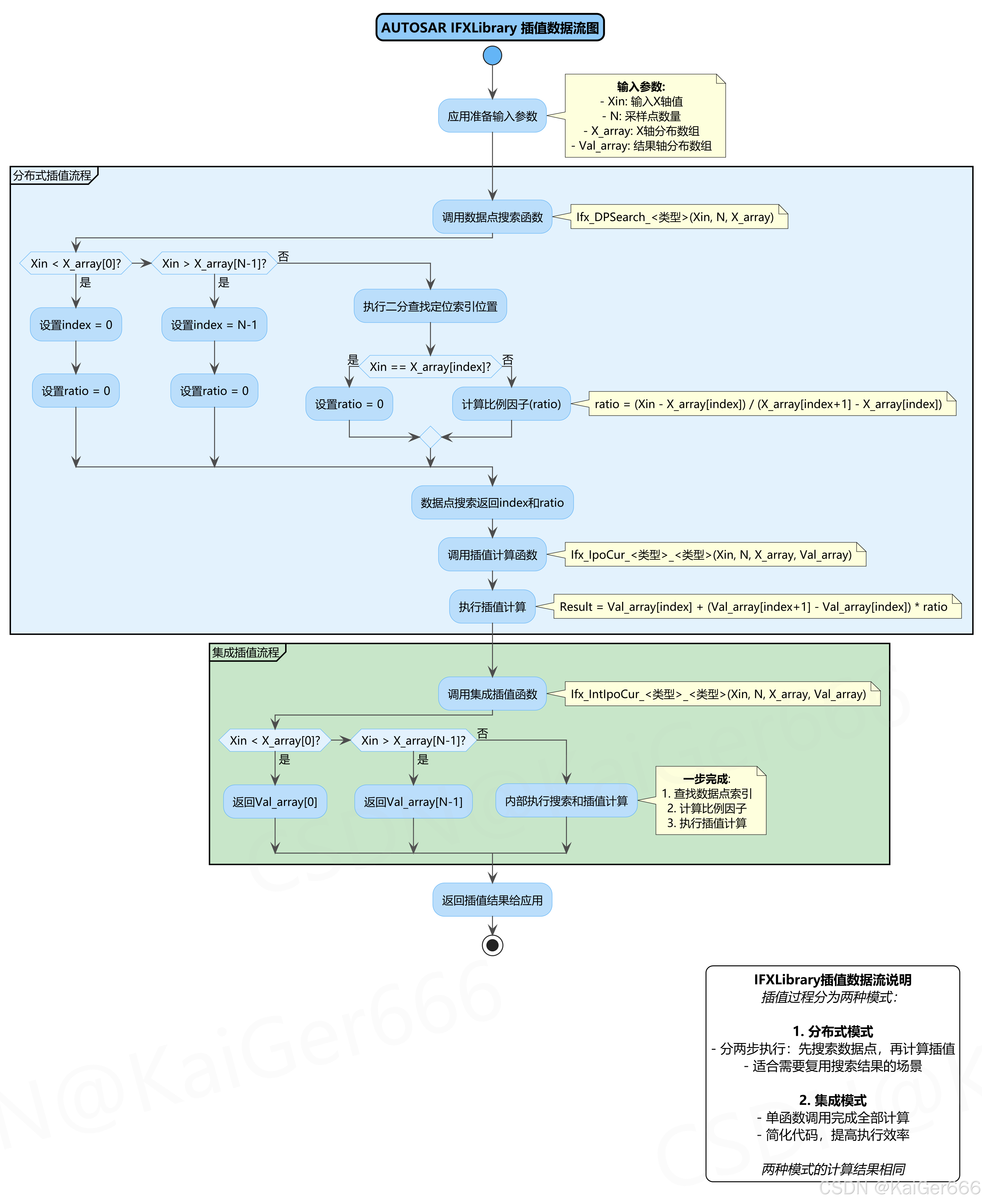

图3.2 AUTOSAR IFXLibrary插值数据流图

图3.2详细展示了IFXLibrary插值过程中的数据流动和处理逻辑：

输入数据准备：
- Xin：需要进行插值计算的输入X轴值
- N：采样点数量，指定X_array和Val_array的元素个数
- X_array：X轴分布数组，包含有序的X值
- Val_array：结果轴分布数组，包含与X_array对应的Y值
分布式插值流程：
- 首先调用数据点搜索函数(Ifx_DPSearch)，传入Xin、N和X_array
- 执行边界检查：
  - 如果Xin小于X_array[0]，设置索引为0，比例因子为0
  - 如果Xin大于X_array[N-1]，设置索引为N-1，比例因子为0
- 若在范围内，执行二分查找找到索引位置
- 检查是否恰好等于某个X值：
  - 若相等，设置比例因子为0
  - 若不相等，计算比例因子ratio = (Xin - X_array[index]) / (X_array[index+1] - X_array[index])
- 搜索函数返回index和ratio
- 插值函数根据返回的索引和比例因子执行线性插值计算：
  - Result = Val_array[index] + (Val_array[index+1] - Val_array[index]) * ratio
集成插值流程：
- 直接调用集成插值函数(Ifx_IntIpoCur)，一次性传入所有参数
- 内部执行类似的边界检查和处理
- 在单个函数内完成索引查找、比例因子计算和插值计算
- 返回最终结果
关键特性比较：
- 分布式模式优点：可以复用搜索结果，适合多次使用相同索引的场景
- 集成模式优点：代码更简洁，调用更方便，可能有更好的执行效率
- 两种模式在相同输入下计算结果完全一致
边界处理逻辑：
- 当Xin超出X_array范围时，采用边界值方式处理，避免无效的插值计算
- 当Xin恰好等于某个X值时，直接返回对应Y值，无需插值计算

这种设计提供了灵活的使用方式，允许开发者根据实际需求选择合适的调用模式，并确保在各种边界情况下都能获得合理的结果。

4. 文件组织

4.1 文件结构与组织方式

IFXLibrary模块的文件结构及组织选项如下图所示：

在这里插入图片描述

图4.1 AUTOSAR IFXLibrary文件结构图

图4.1展示了IFXLibrary模块的文件结构及不同的组织选项：

头文件结构：
- Ifx.h：主头文件，包含所有对外API声明和版本信息
- Ifx_Types.h：类型定义头文件，定义模块使用的数据类型
- Ifx_Version.h：版本信息头文件，包含模块版本号和版本控制信息
实现文件组织选项：AUTOSAR规范SWS_Ifx_00001提供了多种灵活的文件组织方式，满足不同项目的需求：
- 按功能分组：
  - 每个功能一个独立的实现文件（如Ifx_DPSearch.c、Ifx_IpoCur.c等）
  - 优点：更精细的代码组织，便于单独修改和维护特定功能
  - 适用于：需要精确控制每个功能实现的大型项目
- 按对象分组：
  - 将相关对象的操作放在一起（如Ifx_Cur.c包含所有曲线相关操作）
  - 优点：相关功能集中，便于理解和修改特定对象的所有操作
  - 适用于：注重对象抽象和封装的项目
- 按方法分组：
  - 将相似方法放在一起（如Ifx_Ipo.c包含所有插值操作）
  - 优点：便于比较和优化相似方法的实现
  - 适用于：需要横向优化特定类型操作的项目
- 单文件方案：
  - 所有功能集中在一个实现文件(Ifx.c)中
  - 优点：文件数量少，组织简单，便于整体编译和链接
  - 适用于：小型项目或资源受限的环境
文件关系：
- 主头文件包含类型和版本头文件
- 主头文件为所有实现文件提供函数声明
- 不同组织方式下，主头文件与实现文件的关系保持不变，只是实现文件的组织方式不同
选择灵活性：
- AUTOSAR规范允许开发者根据项目需求选择最适合的文件组织方式
- 不同组织方式下功能保持一致，只是代码分布不同
- 可根据项目规模、团队习惯和维护需求选择最合适的方式
