AUTOSAR LIN驱动详解文档

基于AUTOSAR标准的本地互联网络(LIN)驱动程序技术规范解析

目录

1. 概述

1.1 AUTOSAR LIN驱动简介

LIN驱动是AUTOSAR标准中通信模块的重要组成部分，属于微控制器抽象层(MCAL)的驱动程序。它负责实现LIN(本地互联网络)协议的底层通信功能，包括帧的发送和接收、唤醒和睡眠模式控制以及错误处理等。

LIN驱动提供了硬件无关的标准化接口，使上层软件组件能够与具体的硬件实现解耦。LIN驱动模块位于AUTOSAR通信栈的底层，通过标准化的API接口与LIN接口(LinIf)模块进行交互，同时控制底层的LIN硬件外设。

作为AUTOSAR基础软件的关键组成部分，LIN驱动需要满足以下主要功能：

  • 支持ISO 17987标准中定义的LIN 2.x协议
  • 处理LIN帧的收发
  • 管理LIN通道的睡眠和唤醒
  • 提供LIN总线错误检测和报告
  • 支持主节点和从节点两种工作模式

1.2 LIN协议基础

LIN(Local Interconnect Network，本地互联网络)是一种成本低廉的串行通信协议，主要应用于汽车电子系统中的传感器、执行器等非关键控制网络。LIN作为CAN总线的补充，适用于对通信速度要求不高但成本敏感的应用场景。

LIN协议的主要特点包括：

  • 单主多从的网络拓扑结构
  • 主节点控制所有通信，从节点仅在主节点请求时才响应
  • 最高通信速度20kbps，典型速率为19.2kbps
  • 帧格式简单，由帧头(主节点发送)和帧响应(主节点或从节点发送)组成
  • 支持睡眠和唤醒机制，适合低功耗应用
  • 支持总线错误检测，具有自动同步功能

在AUTOSAR架构中，LIN通信栈包括LIN驱动(Lin)、LIN接口(LinIf)、LIN状态管理器(LinSM)等多个模块，它们协同工作以实现完整的LIN通信功能。

2. LIN驱动架构

2.1 类图结构

在这里插入图片描述

图2.1 AUTOSAR LIN驱动类图

LIN驱动的类结构设计体现了AUTOSAR软件架构的模块化和分层思想。上图展示了LIN驱动的主要类型定义和API接口，以及与外部模块的交互关系。具体来说，该类图包含以下关键元素：

  1. 数据类型：

    • Lin_ConfigType：LIN驱动的主配置结构，包含硬件相关的配置参数
    • Lin_FrameCsModelType：校验和模型枚举，包含增强型校验和(LIN_ENHANCED_CS)和经典校验和(LIN_CLASSIC_CS)
    • Lin_FrameResponseType：帧响应类型枚举，定义帧的方向(发送/接收/忽略)
    • Lin_PduType：LIN协议数据单元定义，包含PID、校验和模型、响应方向和数据长度
    • Lin_StatusType：LIN状态枚举，描述当前的通信状态和错误类型

  2. API接口：

    • Lin_Init：初始化LIN驱动
    • Lin_SendFrame：发送LIN帧(仅主节点)
    • Lin_GetStatus：获取通信状态(仅主节点)
    • Lin_GoToSleep/Lin_GoToSleepInternal：进入睡眠模式
    • Lin_Wakeup/Lin_WakeupInternal：唤醒LIN通道
    • Lin_CheckWakeup：检查是否发生唤醒
    • Lin_GetVersionInfo：获取版本信息

  3. 状态机：

    • Lin_StateMachine：模块状态机，管理初始化状态
    • Lin_ChannelStateMachine：通道状态机，控制通道的工作状态

  4. 外部接口：

    • 与DET(默认错误追踪器)和DEM(诊断事件管理器)的接口，用于错误处理
    • 与EcuM(ECU管理器)的接口，用于唤醒事件通知
    • 与LIN接口(LinIf)的回调函数，用于通信事件通知

LIN驱动模块的设计遵循了AUTOSAR的接口标准化原则，通过明确定义的API与上层模块通信，通过回调函数向上层通知事件，保证了模块间的松耦合和可维护性。

2.2 状态机设计

在这里插入图片描述

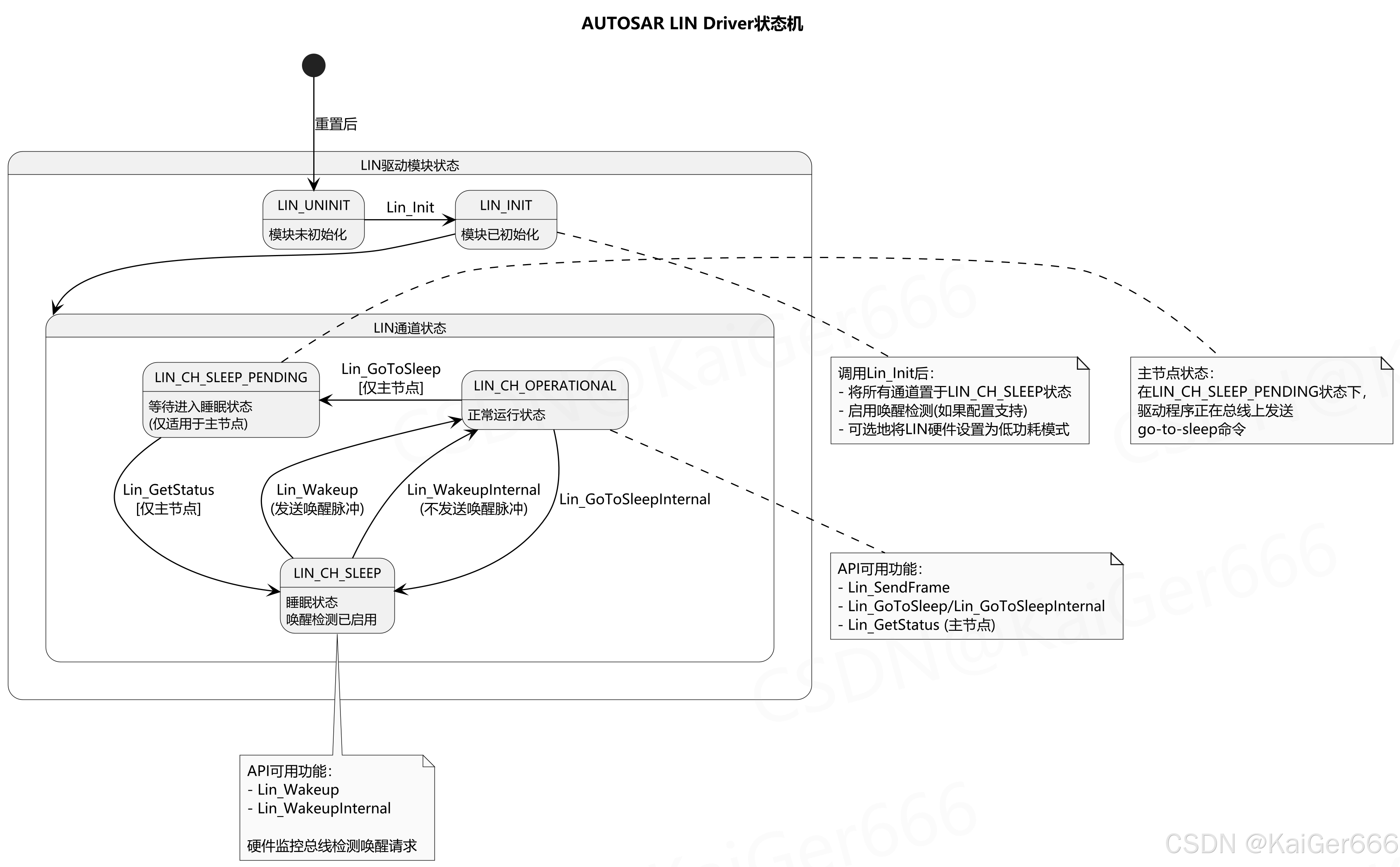

图2.2 AUTOSAR LIN驱动状态机图

LIN驱动的状态机设计清晰地定义了模块和通道的状态转换逻辑，是理解LIN驱动工作流程的关键。状态机分为两个主要部分：模块状态和通道状态。

  1. 模块状态机：

    • LIN_UNINIT：复位后的初始状态，模块未初始化
    • LIN_INIT：模块已初始化，可以开始通信
    • 通过调用**Lin_Init()**函数可从LIN_UNINIT状态转换到LIN_INIT状态

  2. 通道状态机：

    • LIN_CH_OPERATIONAL：通道处于正常工作状态，可以进行通信
    • LIN_CH_SLEEP_PENDING：通道正在准备进入睡眠状态(仅适用于主节点)
    • LIN_CH_SLEEP：通道处于睡眠状态，只能通过唤醒操作恢复

  3. 状态转换：

    • 主节点通过**Lin_GoToSleep()进入SLEEP_PENDING状态，然后通过Lin_GetStatus()**检测进入SLEEP状态
    • 所有节点都可以通过**Lin_GoToSleepInternal()**直接进入SLEEP状态
    • 从SLEEP状态可以通过Lin_Wakeup()(发送唤醒脉冲)或Lin_WakeupInternal()(不发送唤醒脉冲)返回OPERATIONAL状态
    • 初始化后所有通道默认处于SLEEP状态

  4. API可用性：

    • OPERATIONAL状态下可用：Lin_SendFrame、Lin_GoToSleep/Lin_GoToSleepInternal、Lin_GetStatus
    • SLEEP状态下可用：Lin_Wakeup、Lin_WakeupInternal
    • 任何状态下都可用：Lin_Init、Lin_GetVersionInfo

状态机设计确保了LIN通信的可靠性和高效性，通过明确各状态下的行为和限制，防止了不当的API调用和潜在的通信问题。特别是在低功耗管理方面，状态机为睡眠和唤醒功能提供了坚实的基础。

3. LIN帧结构

3.1 基本帧组成

在这里插入图片描述

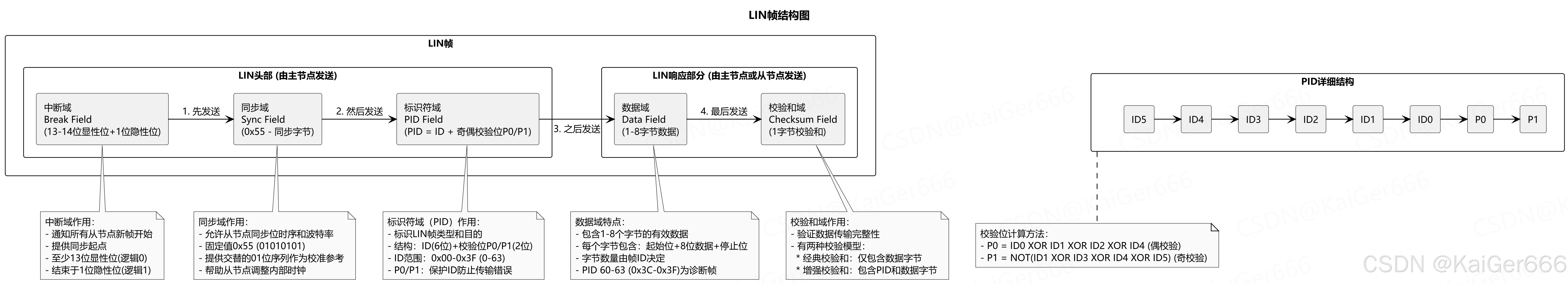

图3.1 LIN帧结构详解

LIN帧是LIN通信的基本单元，由主节点发送的帧头和主节点或从节点发送的响应部分组成。LIN帧结构遵循ISO 17987标准，具有明确的格式和顺序。

  1. LIN帧头部(由主节点发送)：

    • 中断域(Break Field)：由13-14个显性位(逻辑0)和1个隐性位(逻辑1)组成，用于通知所有从节点新帧的开始，并提供同步的起点
    • 同步域(Sync Field)：固定值0x55(01010101)，提供交替的01位序列，允许从节点同步位时序和校准内部波特率
    • 标识符域(PID Field)：包含6位ID和2位校验位(P0和P1)，标识LIN帧的类型和目的

  2. LIN响应部分(由主节点或从节点发送)：

    • 数据域(Data Field)：包含1-8个字节的有效负载数据，每个字节包含起始位、8位数据和停止位
    • 校验和域(Checksum Field)：1字节校验和，用于验证数据传输的完整性

  3. 传输顺序：

    • 按照严格的顺序依次传输：中断域→同步域→标识符域→数据域→校验和域
    • 主节点负责发送帧头，根据帧的类型，响应部分由主节点或从节点发送

  4. 校验和计算：

    • 经典校验和：仅包含数据字节的校验和，用于LIN 1.x兼容性
    • 增强校验和：包含PID和数据字节的校验和，提高了错误检测能力，用于LIN 2.x

  5. 帧类型：

    • ID 0x00-0x3B：常规数据帧
    • ID 0x3C-0x3F：诊断帧和保留帧
    • 根据响应方向分为：主节点发送(TX)、从节点发送(RX)或从节点间通信(IGNORE)

正确理解LIN帧结构是开发和调试LIN通信系统的基础。LIN驱动负责处理这些帧的组装和解析，确保符合协议规范。

3.2 PID结构

PID(Protected Identifier)是LIN帧的关键组成部分，用于标识帧类型并保护传输。PID由6位ID和2位校验位组成：

  1. ID位(ID0-ID5)：6位，定义帧的类型和目的，范围从0x00到0x3F(0-63)

    • ID 0x00-0x3B：应用数据帧
    • ID 0x3C：主节点请求帧(MRF)
    • ID 0x3D：从节点响应帧(SRF)
    • ID 0x3E-0x3F：保留帧

  2. 校验位(P0-P1)：2位，用于检测ID传输错误

    • P0(偶校验)：P0 = ID0 ⊕ ID1 ⊕ ID2 ⊕ ID4
    • P1(奇校验)：P1 = ~(ID1 ⊕ ID3 ⊕ ID4 ⊕ ID5)

  3. PID计算步骤：

    • 确定6位ID值
    • 根据上述公式计算P0和P1
    • 组合ID和校验位形成完整的PID

PID的校验机制能够检测出单比特错误和相邻位的多比特错误，提高了LIN通信的可靠性。LIN驱动在处理帧时会自动验证接收的PID校验位，确保标识符的完整性。

4. LIN驱动配置

4.1 主要配置参数

在这里插入图片描述

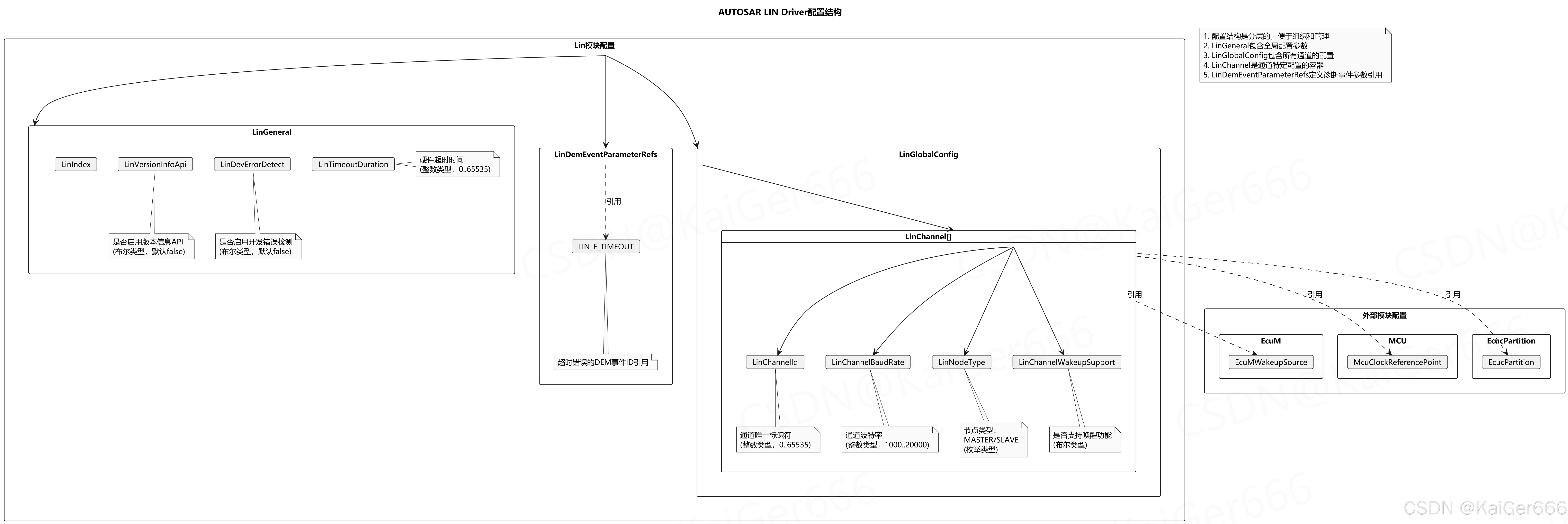

图4.1 AUTOSAR LIN驱动配置结构

LIN驱动的配置是AUTOSAR标准中预编译和链接时配置的一部分。合理的配置对于LIN驱动功能的正确实现至关重要。LIN驱动配置包含以下主要部分：

  1. LinGeneral：全局配置参数

    • LinDevErrorDetect：是否启用开发错误检测(布尔类型)
    • LinVersionInfoApi：是否启用版本信息API(布尔类型)
    • LinIndex：模块索引
    • LinTimeoutDuration：硬件超时时间(0-65535)

  2. LinChannel：通道特定配置

    • LinChannelId：通道唯一标识符(0-65535)
    • LinChannelBaudRate：通道波特率(1000-20000 bps)
    • LinNodeType：节点类型(MASTER/SLAVE)
    • LinChannelWakeupSupport：是否支持唤醒功能(布尔类型)

  3. LinDemEventParameterRefs：诊断事件参数引用

    • LIN_E_TIMEOUT：超时错误的DEM事件ID引用

4.2 配置结构

LIN驱动的配置具有分层结构，便于组织和管理：

  1. 配置层次：

    • Lin(根容器)包含所有LIN驱动配置
    • LinGeneral包含全局配置参数
    • LinGlobalConfig包含所有通道的配置
    • LinChannel是通道特定配置的容器
    • LinDemEventParameterRefs定义诊断事件参数引用

  2. 外部模块依赖：

    • EcuM：通过EcuMWakeupSource引用唤醒源
    • MCU：通过McuClockReferencePoint引用时钟
    • EcucPartition：通过EcucPartition引用分区

  3. 配置生成：

    • 配置由AUTOSAR工具链生成
    • 由预编译时配置和链接时配置组成
    • 生成的配置结构传递给Lin_Init()函数

正确配置LIN驱动是确保通信可靠性的重要前提。尤其是波特率、节点类型和唤醒支持等参数，需要与网络中其他节点的配置保持一致。此外，超时设置和错误处理策略直接影响系统的稳定性和诊断能力。

5. LIN通信流程

5.1 LIN主节点通信

在这里插入图片描述

图5.1 LIN主节点通信序列图

LIN主节点是LIN总线通信的控制者，负责发起所有帧传输并控制总线的时序。主节点通信的主要流程如下：

  1. 初始化流程：

    • LIN接口调用**Lin_Init(Config)**初始化LIN驱动
    • 初始化后，所有通道默认处于LIN_CH_SLEEP状态

  2. 帧发送流程：

    • LIN接口调用**Lin_SendFrame(Channel, PduInfoPtr)**请求发送帧
    • 根据PduInfoPtr->Drc(方向控制)参数，有三种情况：
      • LIN_FRAMERESPONSE_TX：主节点发送帧头和响应
      • LIN_FRAMERESPONSE_RX：主节点发送帧头，从节点发送响应
      • LIN_FRAMERESPONSE_IGNORE：主节点发送帧头，从节点间通信，主节点忽略响应

  3. 状态查询：

    • LIN接口循环调用**Lin_GetStatus(Channel, &Lin_SduPtr)**查询通信状态
    • 可能的返回状态：
      • LIN_TX_OK：帧发送成功
      • LIN_RX_OK：帧接收成功，同时返回接收的数据
      • LIN_TX_BUSY/LIN_RX_BUSY：正在发送/接收
      • LIN_TX_ERROR/LIN_RX_ERROR/LIN_TX_HEADER_ERROR：发送/接收错误
      • LIN_RX_NO_RESPONSE：无响应

  4. 睡眠和唤醒：

    • 进入睡眠：
      • LIN接口调用**Lin_GoToSleep(Channel)**请求进入睡眠
      • LIN驱动发送go-to-sleep命令，进入LIN_CH_SLEEP_PENDING状态
      • 通过Lin_GetStatus确认进入LIN_CH_SLEEP状态
    • 唤醒：
      • LIN接口调用**Lin_Wakeup(Channel)**请求唤醒
      • LIN驱动发送唤醒脉冲，进入LIN_CH_OPERATIONAL状态

主节点通信的特点是主动发起所有通信，并需要通过轮询状态来确认通信结果。主节点还负责管理总线的睡眠和唤醒过程，确保网络的低功耗运行。

5.2 LIN从节点通信

在这里插入图片描述

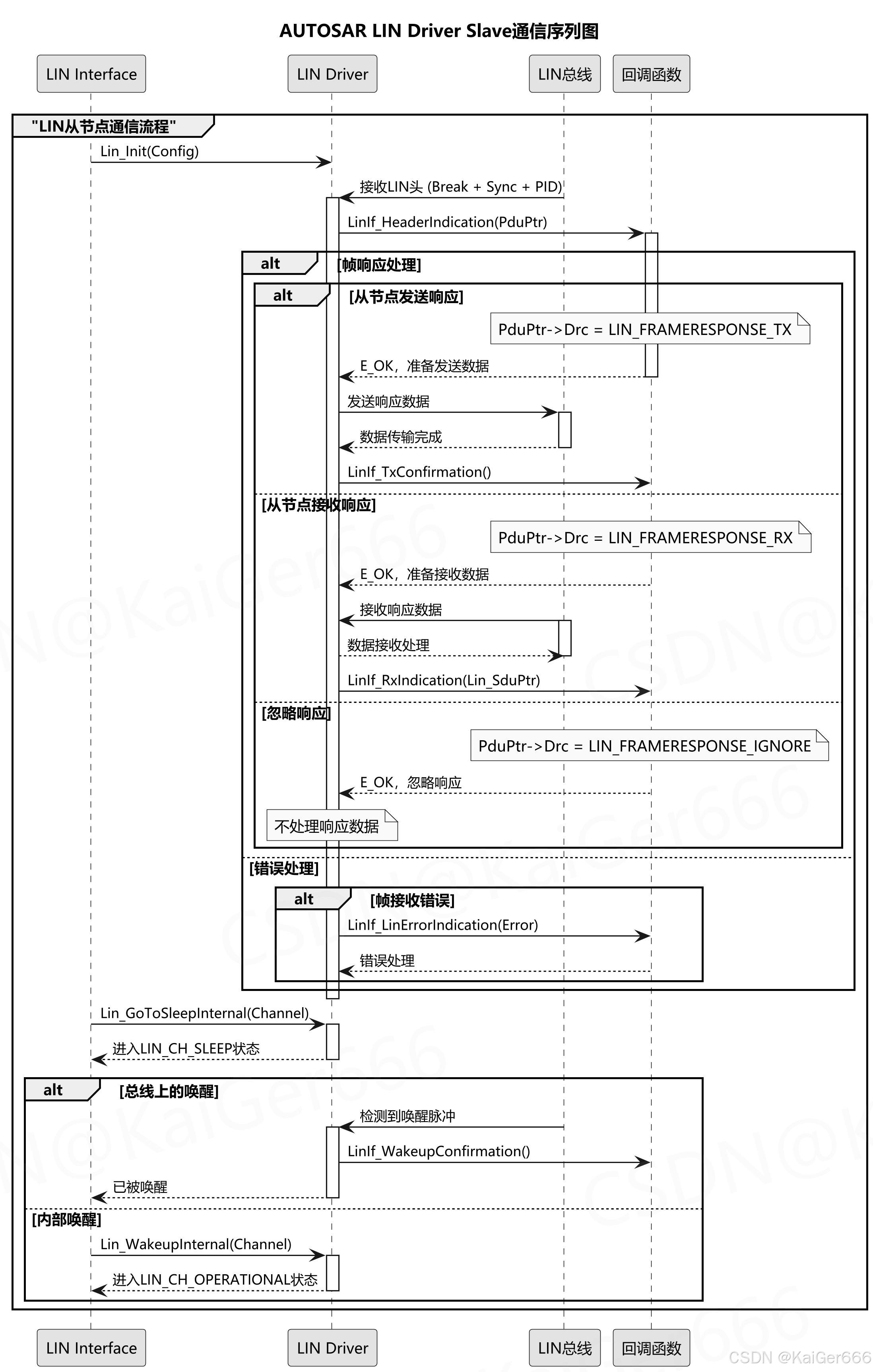

图5.2 LIN从节点通信序列图

LIN从节点只能响应主节点的请求，不能主动发起通信。从节点通信主要基于中断和回调机制，其主要流程如下：

  1. 初始化流程：

    • LIN接口调用**Lin_Init(Config)**初始化LIN驱动
    • 初始化后，通道处于LIN_CH_SLEEP状态，等待唤醒或帧头

  2. 帧头接收：

    • 从节点检测到LIN总线上的帧头(Break + Sync + PID)
    • LIN驱动调用**LinIf_HeaderIndication(PduPtr)**回调通知上层

  3. 响应处理：

    • 根据上层确定的响应类型，有三种情况：
      • LIN_FRAMERESPONSE_TX：从节点需要发送响应
        • 从节点准备数据并发送到总线
        • 发送完成后调用**LinIf_TxConfirmation()**通知上层
      • LIN_FRAMERESPONSE_RX：从节点需要接收响应
        • 从节点接收总线上的数据
        • 接收完成后调用**LinIf_RxIndication(Lin_SduPtr)**通知上层并传递数据
      • LIN_FRAMERESPONSE_IGNORE：从节点忽略响应
        • 不处理总线上的响应数据

  4. 错误处理：

    • 检测到帧错误时，调用**LinIf_LinErrorIndication(Error)**通知上层
    • 错误类型包括：帧头错误、位错误、停止位错误、校验和错误等

  5. 睡眠和唤醒：

    • 进入睡眠：
      • LIN接口调用**Lin_GoToSleepInternal(Channel)**请求进入睡眠
      • 从节点直接进入LIN_CH_SLEEP状态，不发送go-to-sleep命令
    • 唤醒处理：
      • 总线唤醒：从节点检测到唤醒脉冲，调用**LinIf_WakeupConfirmation()**通知上层
      • 内部唤醒：LIN接口调用Lin_WakeupInternal(Channel)，从节点进入LIN_CH_OPERATIONAL状态

从节点通信的特点是被动响应，依赖中断和回调机制处理通信事件。这种设计减轻了从节点的处理负担，简化了实现复杂度，同时保证了通信的及时性和可靠性。

6. 总结

6.1 应用场景

AUTOSAR LIN驱动适用于多种汽车电子系统应用场景：

  1. 车身电子控制：

    • 电动车窗、车门锁控制
    • 座椅调节与记忆功能
    • 灯光控制系统
    • 雨刮器控制

  2. 舒适系统：

    • 空调控制面板
    • 方向盘按键控制
    • 车内照明系统
    • 后视镜调节

  3. 传感器网络：

    • 温度、湿度、气压传感器
    • 光线传感器
    • 简单的位置传感器

  4. 低成本执行器系统：

    • 简单的电机控制
    • 风扇控制
    • 阀门控制单元

LIN尤其适合那些对通信速度要求不高(20kbps以下)，但对成本敏感且需要简化布线的应用场景。

6.2 优势与局限

优势：

  • 标准化接口：符合AUTOSAR标准，提供统一的API接口
  • 硬件抽象：与具体硬件实现解耦，提高软件可移植性
  • 灵活配置：支持主节点和从节点配置，适应不同应用需求
  • 低功耗支持：完善的睡眠和唤醒机制，适合电池供电系统
  • 错误处理：提供全面的错误检测和报告机制

局限：

  • 通信速率低：最高20kbps，不适合高速数据传输
  • 总线负载有限：单主节点架构限制了总线利用率
  • 实时性不强：与CAN等协议相比，确定性较弱
  • 网络规模小：通常支持的节点数较少(典型为16个以内)
  • 功能有限：不支持复杂的网络管理和诊断功能

总体而言，AUTOSAR LIN驱动为汽车电子系统提供了一种标准化、成本效益高的通信解决方案。它适用于需要低成本、低功耗、可靠性适中的简单通信应用，是CAN总线的理想补充。
