AUTOSAR LIN接口详解文档

基于AUTOSAR标准的LIN通信接口架构与实现说明

目录

1. AUTOSAR LIN接口概述

LIN接口（Local Interconnect Network Interface，本地互联网络接口）是AUTOSAR标准中定义的通信模块，用于实现ECU（电子控制单元）与LIN总线的连接。LIN是一种低成本、低速率的串行通信协议，主要用于汽车电子系统中非关键性控制组件的连接，如车窗控制、座椅调节、雨刷器控制等。

AUTOSAR LIN接口模块作为标准软件组件，实现了以下主要功能：

  • 支持LIN主节点与从节点通信
  • 提供帧传输与接收机制
  • 实现LIN节点状态管理
  • 支持诊断服务与传输协议
  • 管理LIN通信时间表

2. LIN接口架构组件

2.1 组件层次结构

LIN接口模块在AUTOSAR分层架构中处于通信服务层与硬件抽象层之间，作为连接高层软件组件与底层硬件的桥梁。

在这里插入图片描述

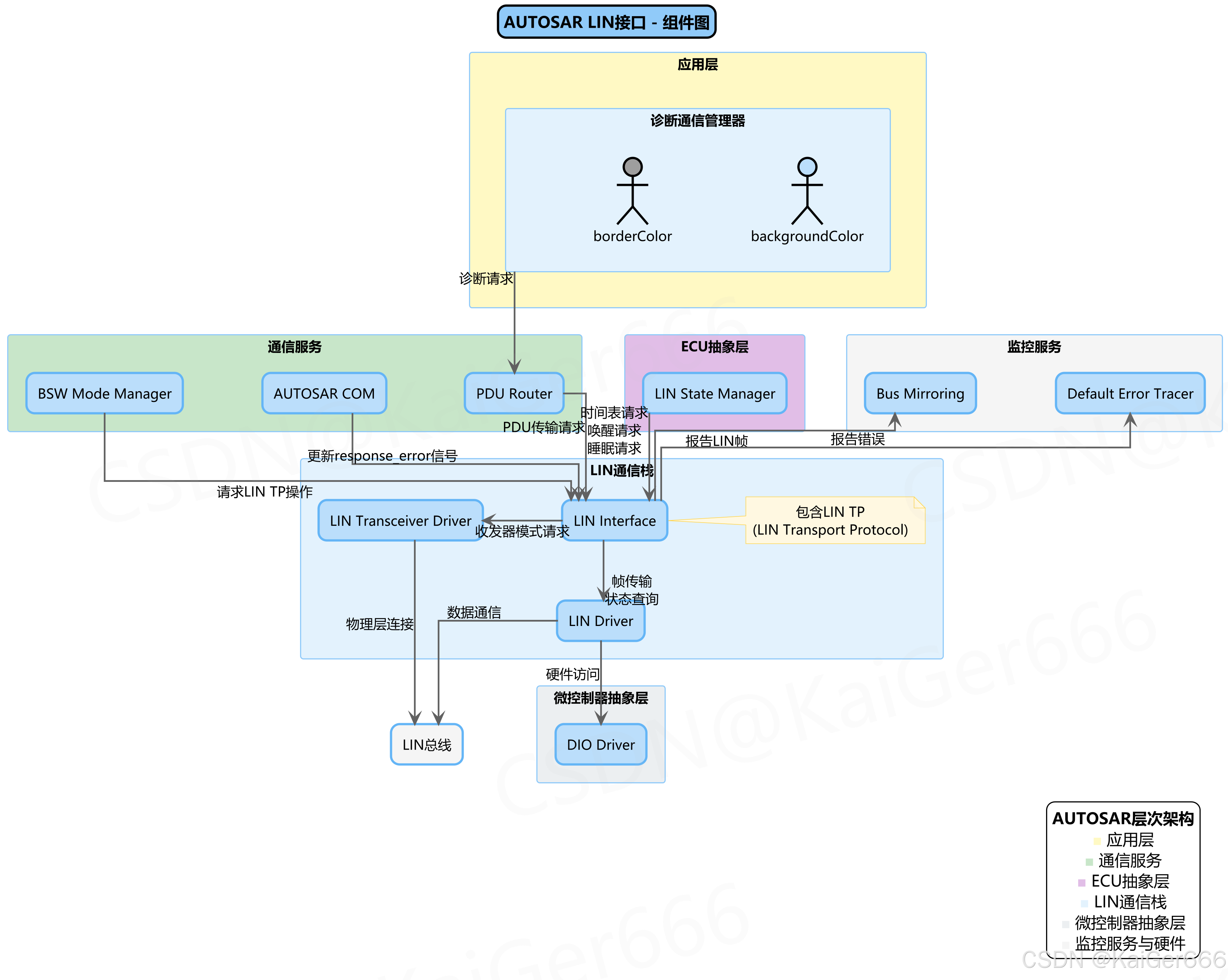

图2.1 AUTOSAR LIN接口组件架构图

上图展示了AUTOSAR中LIN通信相关组件的层次架构和交互关系。从上至下分为以下几层：

  1. 应用层：

    • 诊断通信管理器：负责处理诊断请求并生成诊断响应

  2. 通信服务层：

    • PDU Router：负责PDU（协议数据单元）的路由与分发
    • AUTOSAR COM：管理信号与PDU的映射，处理信号的发送与接收
    • BSW Mode Manager：管理基础软件的运行模式

  3. ECU抽象层：

    • LIN State Manager：管理LIN通信状态，协调睡眠与唤醒过程

  4. LIN通信栈：

    • LIN Interface：核心接口模块，包含LIN TP（传输协议）
    • LIN Transceiver Driver：LIN收发器驱动
    • LIN Driver：LIN硬件驱动

  5. 微控制器抽象层：

    • DIO Driver：数字输入输出驱动

  6. 监控服务：

    • Default Error Tracer：错误跟踪与管理
    • Bus Mirroring：总线数据镜像服务

这种分层架构实现了软件组件的解耦，提高了代码的可重用性和可维护性。组件间通过标准化接口进行通信，确保了不同供应商开发的软件模块可以无缝集成。

2.2 节点配置与诊断

LIN网络中的节点配置与诊断功能是确保网络正常运行的关键部分。

在这里插入图片描述

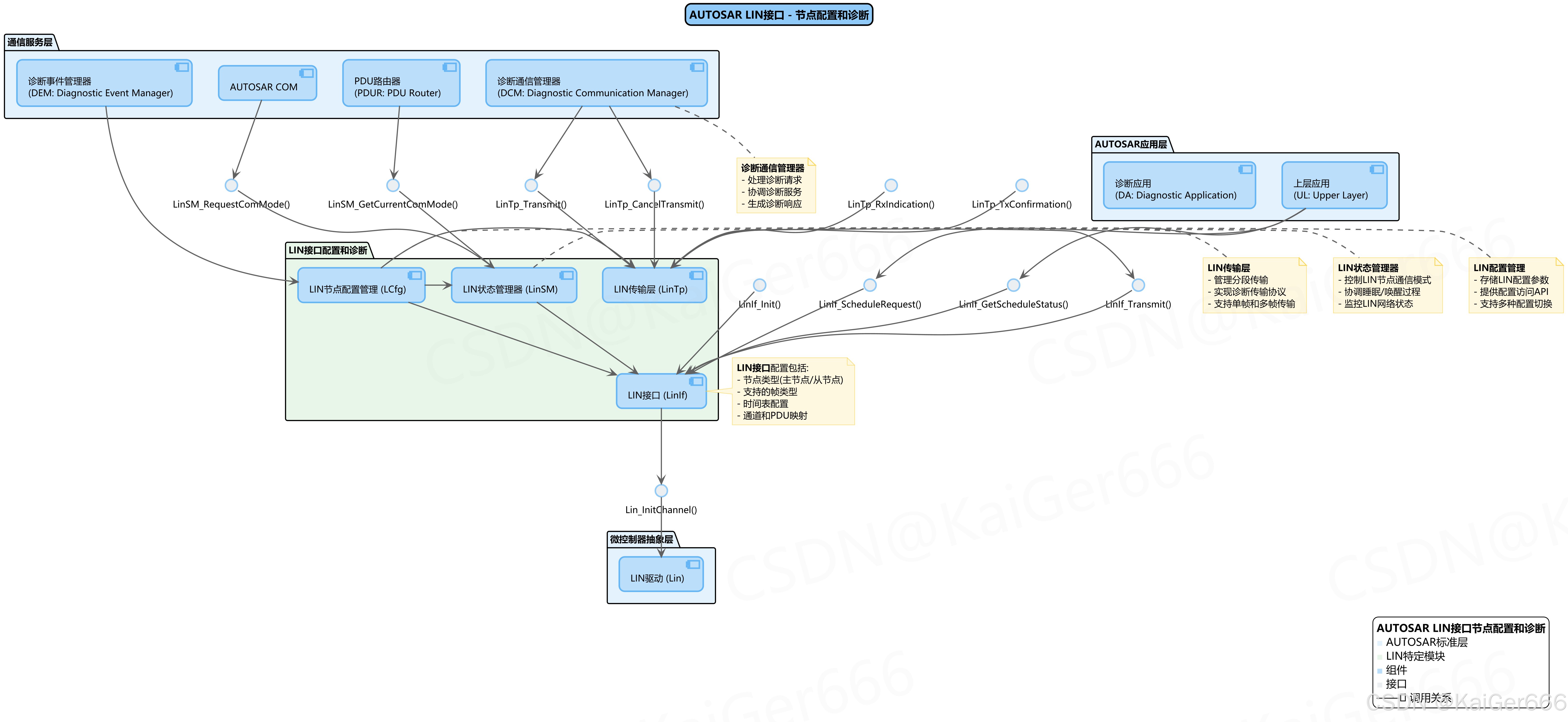

图2.2 LIN接口节点配置与诊断架构

上图展示了LIN节点配置与诊断相关的软件组件和接口：

  1. AUTOSAR应用层：

    • 上层应用：使用LIN接口的应用程序
    • 诊断应用：处理特定诊断功能的应用程序

  2. 通信服务层：

    • AUTOSAR COM：信号通信管理
    • PDU路由器：数据路由服务
    • 诊断通信管理器：处理诊断请求和响应
    • 诊断事件管理器：管理诊断事件

  3. LIN接口配置和诊断：

    • LIN接口：提供基本LIN通信服务
    • LIN传输层：实现分段传输协议
    • LIN状态管理器：管理LIN通信状态
    • LIN节点配置管理：管理节点配置参数

  4. 微控制器抽象层：

    • LIN驱动：硬件抽象驱动

这种架构支持两种主要功能：

  • 节点配置：通过标准API设置LIN节点参数，包括节点类型、支持的帧类型、通道配置等
  • 诊断服务：支持标准诊断协议，允许诊断工具查询节点状态、执行诊断命令和更新配置

3. LIN帧通信机制

3.1 帧类型与结构

LIN协议定义了多种帧类型，用于不同的通信场景。

在这里插入图片描述

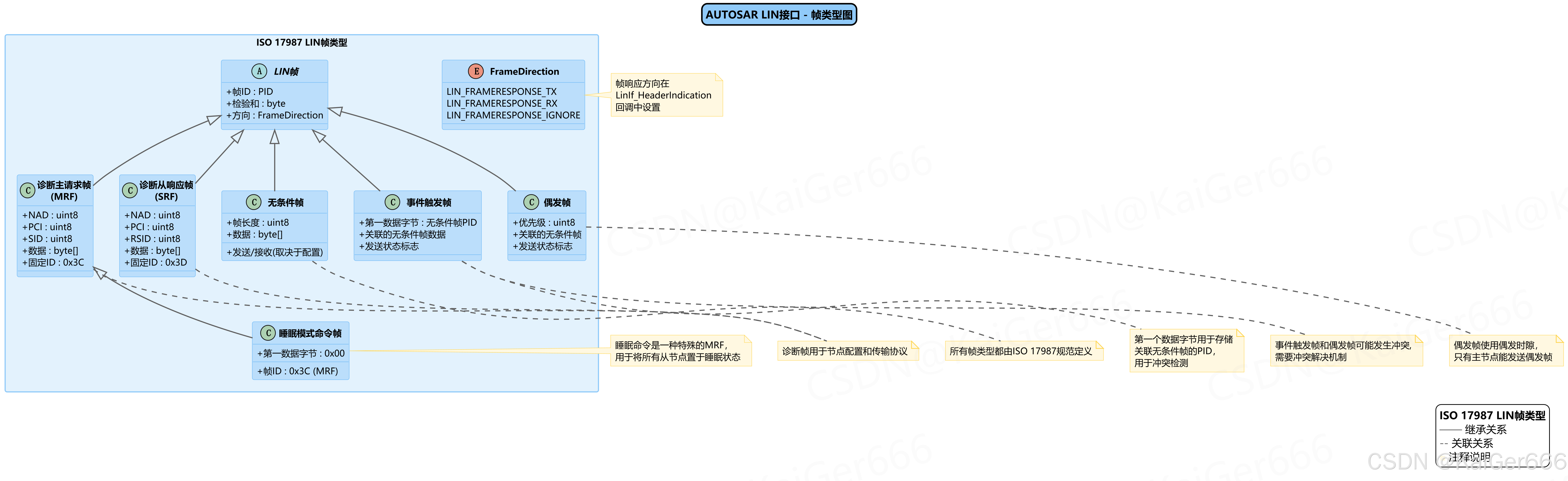

图3.1 LIN接口支持的帧类型

上图说明了AUTOSAR LIN接口支持的各种帧类型及其结构：

  1. 无条件帧：

    • 最基本的帧类型，用于常规数据传输
    • 主节点发送帧头，指定从节点响应
    • 包含固定长度的数据字段

  2. 事件触发帧：

    • 用于多个从节点的数据更新检测
    • 主节点发送事件触发帧头
    • 仅数据变化的从节点会响应
    • 冲突时触发碰撞解决帧

  3. 偶发帧：

    • 用于传输不定期的数据
    • 主节点请求特定从节点发送数据
    • 适用于低优先级、非周期性信号

  4. 诊断帧：

    • 用于诊断服务和节点配置
    • 包括主请求帧和从响应帧
    • 支持标准诊断服务ID

  5. 用户自定义帧：

    • 非标准帧类型，用于特定应用
    • 结构可定制，但遵循基本LIN帧格式

每种帧类型都由帧头（同步段+PID）和帧响应（数据+校验和）组成，但在用途和处理方式上存在差异。

3.2 帧传输流程

LIN通信采用主从架构，所有通信都由主节点发起。

在这里插入图片描述

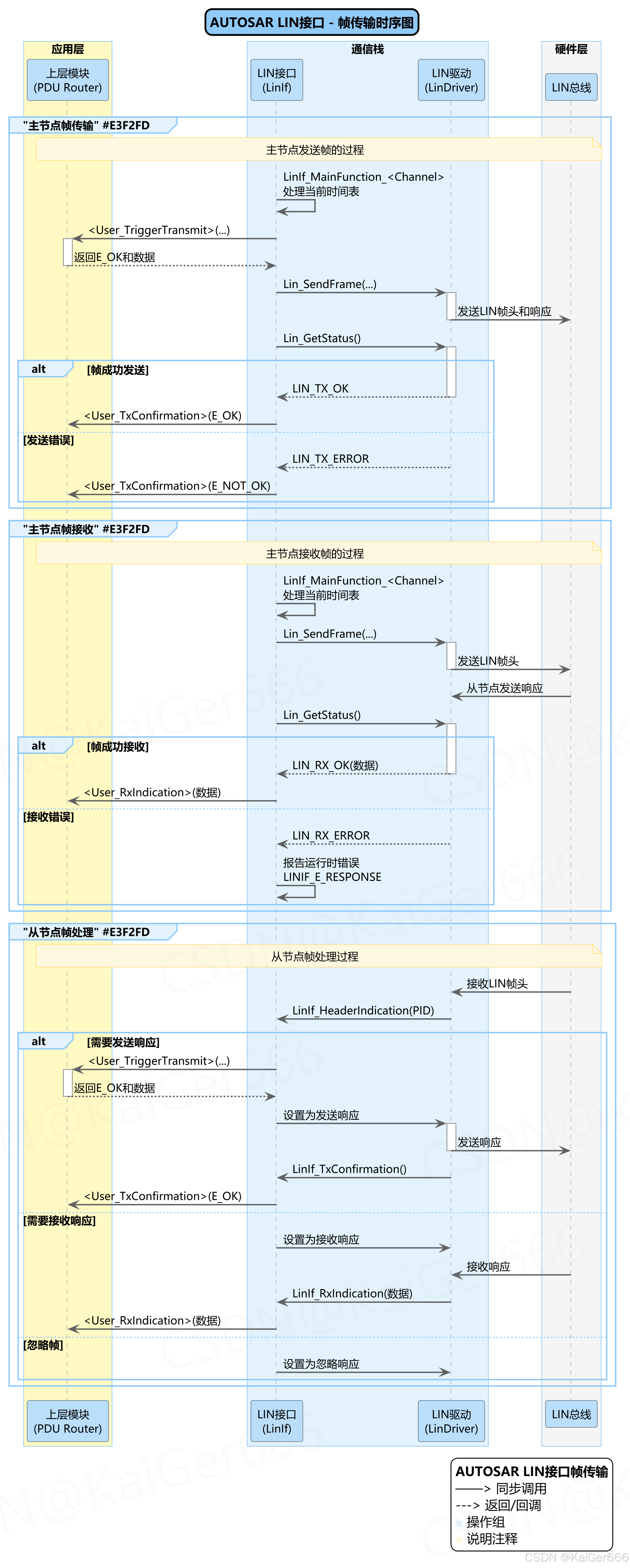

图3.2 LIN接口帧传输时序图

上图展示了LIN接口帧传输的详细时序流程，包括：

  1. 主节点帧传输：

    • LIN接口周期性调用LinIf_MainFunction_<Channel>处理当前时间表
    • 根据时间表确定要发送的帧，并通过Lin_SendFrame发送帧头
    • 对于主节点发送的帧，LIN接口调用上层模块的<User_TriggerTransmit>获取数据
    • 完成传输后，通过Lin_GetStatus检查传输状态
    • 传输完成时，调用上层模块的<User_TxConfirmation>通知传输结果

  2. 从节点帧处理：

    • 从节点接收帧头后，触发LinIf_HeaderIndication回调
    • 根据PID确定响应方式（发送响应、接收响应或忽略）
    • 发送响应时，调用上层模块的<User_TriggerTransmit>获取数据
    • 接收响应时，设置为接收模式等待数据
    • 响应完成后，分别通过<User_TxConfirmation>或<User_RxIndication>通知上层模块

整个过程体现了LIN协议的主从通信特性，所有通信都由主节点协调，从节点仅在主节点请求时才响应。

4. LIN传输协议

4.1 协议通信序列

LIN传输协议（LIN TP）是LIN接口的扩展，用于支持大于8字节的数据传输。
在这里插入图片描述

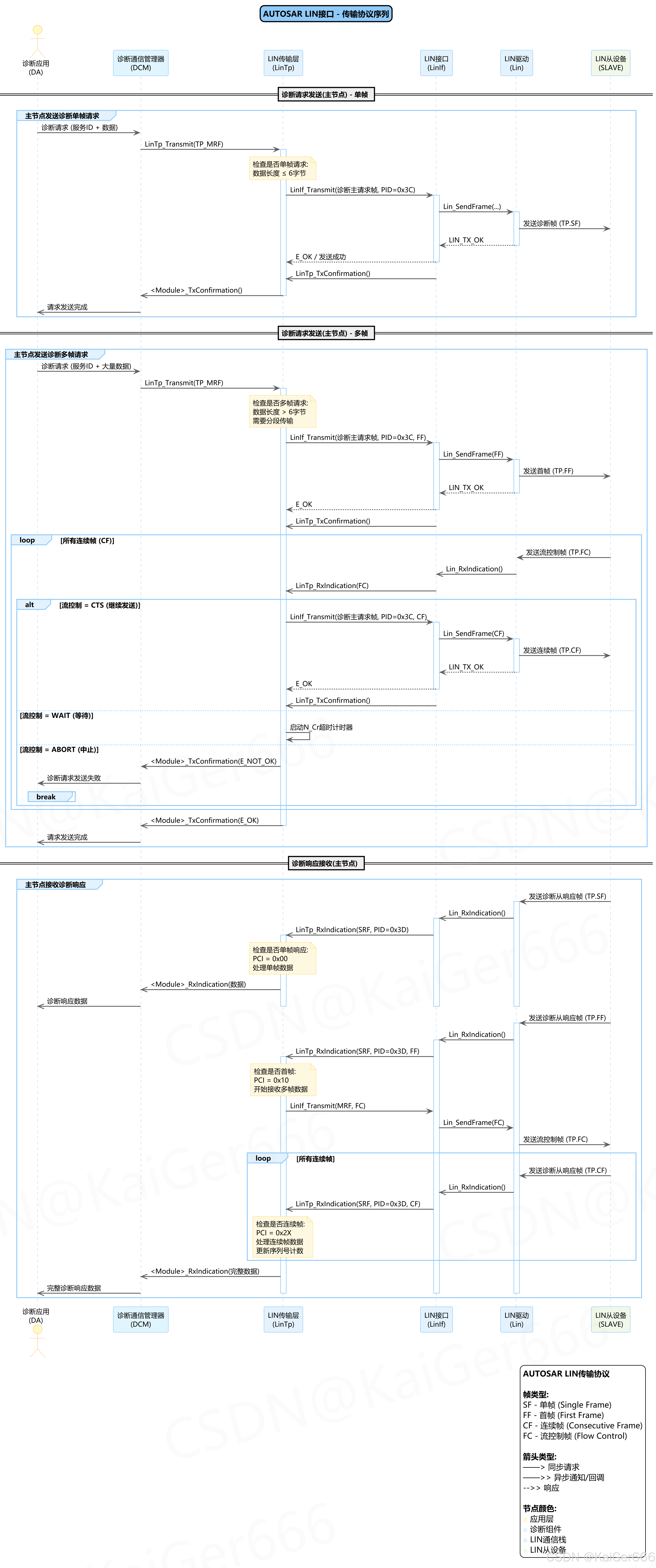

图4.1 LIN接口传输协议通信序列

上图展示了LIN传输协议的通信序列，主要包括：

  1. 单帧传输（Single Frame）：

    • 适用于小于等于6字节的数据
    • 直接使用一个帧完成传输
    • 更高效，无需分段和流控制

  2. 多帧传输（Segmented Transfer）：

    • 用于大于6字节的数据
    • 分为首帧（FF）、连续帧（CF）和流控制帧（FC）
    • 首帧包含总长度信息
    • 流控制帧管理数据流和缓冲区状态
    • 连续帧按顺序传输数据段

  3. 诊断服务流程：

    • 诊断工具通过诊断通信管理器发起请求
    • LIN TP处理请求的分段和传输
    • 目标节点处理请求并通过同样流程返回响应
    • 完整支持ISO 17987诊断协议标准

LIN TP通过这种机制，在带宽受限的LIN总线上实现了可靠的大数据传输能力，使诊断服务和软件更新等高级功能成为可能。

5. LIN接口状态管理

5.1 状态机

LIN接口通过状态机管理通信状态，确保通信过程的有序进行。

在这里插入图片描述

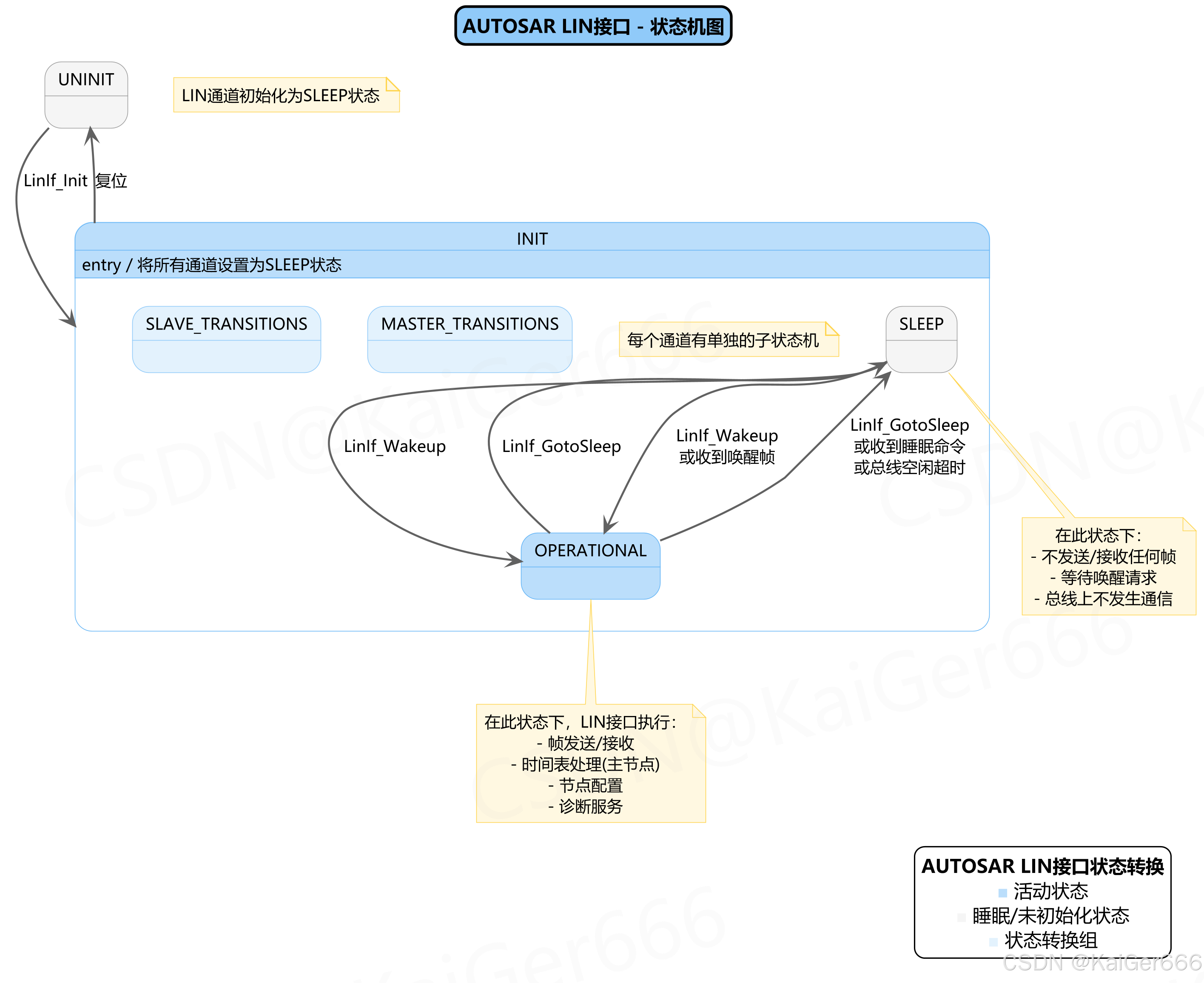

图5.1 LIN接口状态机

上图描述了LIN接口的状态机模型：

  1. 主状态：

    • LINIF_UNINIT：未初始化状态，模块尚未准备就绪
    • LINIF_INIT：已初始化状态，模块可正常工作

  2. 通道子状态（每个LIN通道有独立状态机）：

    • LINIF_CHANNEL_OPERATIONAL：工作状态，可进行正常通信
    • LINIF_CHANNEL_SLEEP：睡眠状态，不进行通信，等待唤醒

  3. 状态转换：

    • 初始化通过LinIf_Init()函数从UNINIT转到INIT状态
    • 进入睡眠通过LinIf_GotoSleep()函数实现
    • 唤醒通过LinIf_Wakeup()或检测到总线唤醒事件实现
    • 主节点和从节点的状态转换略有不同

这种状态管理确保了LIN通信在各种工作条件下的稳定性和可预测性，同时支持低功耗模式和唤醒机制。

5.2 睡眠与唤醒机制

LIN协议提供了节能的睡眠模式和灵活的唤醒机制。

在这里插入图片描述

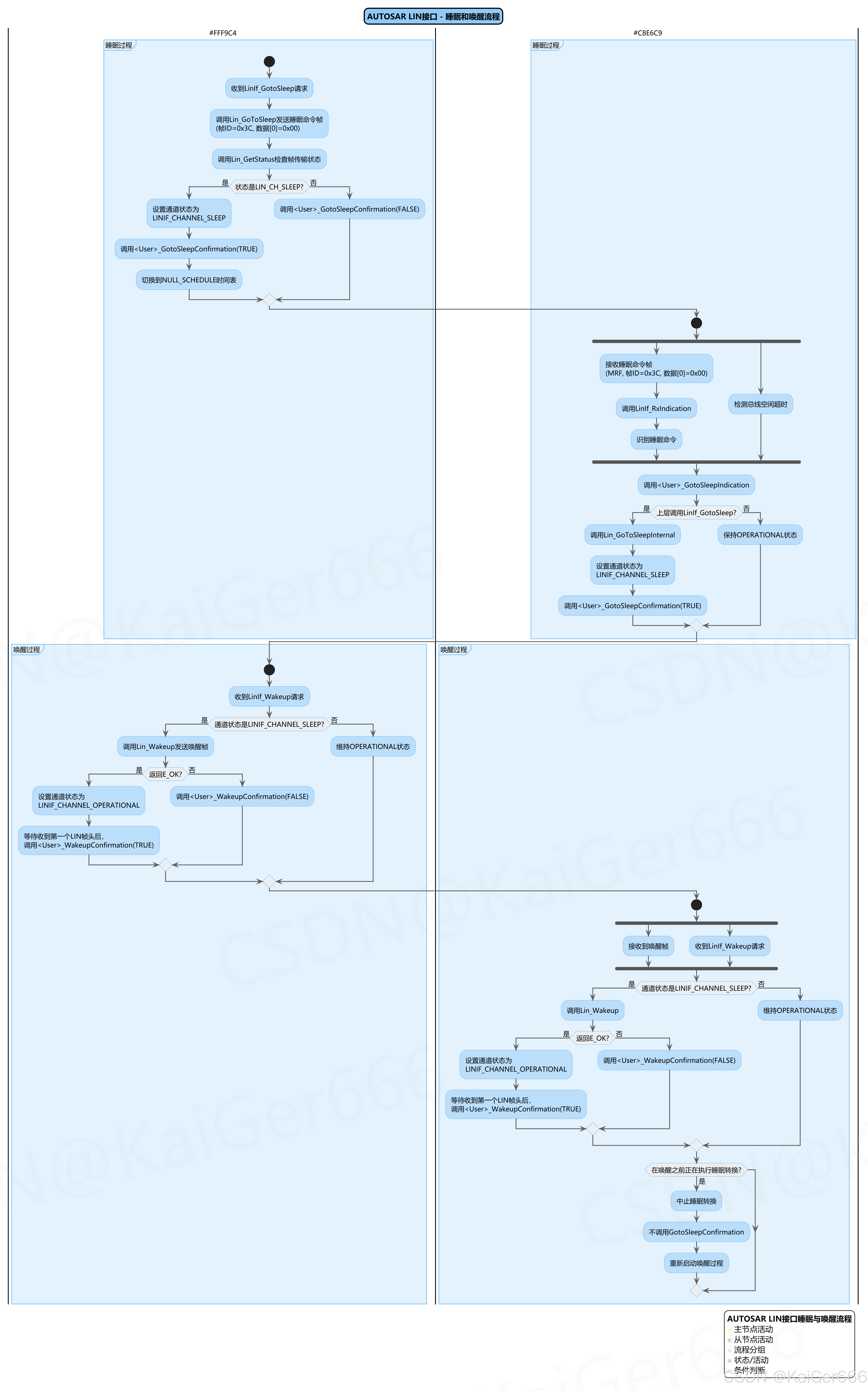

图5.2 LIN接口睡眠与唤醒序列

上图展示了LIN网络的睡眠与唤醒机制：

  1. 进入睡眠过程：

    • 可由软件触发（LinIf_GotoSleep）或总线空闲超时触发
    • 主节点发送睡眠命令帧
    • 所有节点接收后进入睡眠状态
    • 收发器切换到低功耗模式

  2. 唤醒过程：

    • 主节点唤醒：通过软件调用LinIf_Wakeup
    • 从节点唤醒：发送唤醒信号，主节点检测到后重新开始通信
    • 收发器唤醒：收发器检测到唤醒信号，通知软件
    • 唤醒后，LIN接口重新初始化通信参数

  3. 唤醒处理：

    • 唤醒后需进行总线重新同步
    • 主节点重新启动调度表
    • 恢复正常通信状态

LIN网络的这种低功耗管理机制对于汽车电子系统非常重要，能够在车辆处于关闭状态时显著降低系统功耗，同时保留关键唤醒功能。

6. 总结与应用场景

AUTOSAR LIN接口作为标准化通信模块，为汽车电子系统提供了可靠、高效的短距离网络通信解决方案。

主要优势：

  • 标准化接口：符合AUTOSAR规范，确保不同供应商组件的互操作性
  • 架构灵活性：支持多种拓扑结构和节点类型
  • 功能完备：提供完整的帧传输、状态管理和诊断功能
  • 低功耗设计：支持睡眠模式和灵活的唤醒机制
  • 可靠通信：提供错误检测和恢复机制

典型应用场景：

  • 车身电子系统：车窗控制、座椅调节、车灯控制
  • 舒适系统：空调控制面板、内部照明、仪表显示
  • 传感器网络：温度传感器、压力传感器、位置传感器
  • 执行器控制：电机驱动、阀门控制、开关控制
  • 诊断系统：车辆状态监控、故障诊断、维护管理

LIN网络作为CAN总线的补充，在不需要CAN总线高带宽和实时性能的应用场合，提供了更经济、更简单的解决方案，是现代汽车电子架构中不可或缺的组成部分。
