vivado如何快速找到schematic中的object

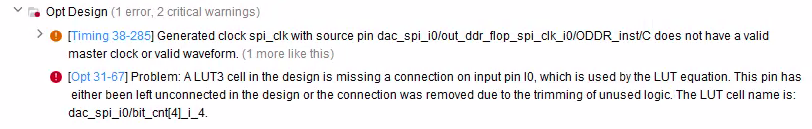

  在Vivado中，可能由于某些逻辑输入悬空而导致Implementation的opt_design时会错，比如：

报的错误是dac_spi_i0/bit_cnt[4]_i_4的这个LUT有个输入悬空了，这个工程的逻辑比较简单，例化的嵌套也比较少，因此在schematic一层层找也很容易可以找到，但如果工程比较复杂，在很内部的一个LUT的输入悬空了，找起来就很费劲了。

  笔者碰到的问题是在vivado的axi-interconnect ip中报了这个错误，而且是ip内部套了好几层的地方，如果再一层层往下找就比较麻烦了，不过vivado提供了tcl指令可以帮我们快速找到这个LUT在schematic中的位置：

show_schematic [get_cells dac_spi_i0/bit_cnt[4]_i_4]

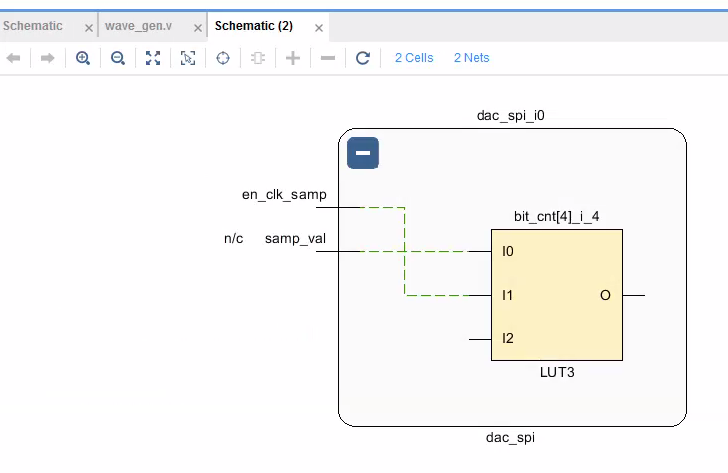

就会快速定位到schematic中的位置：
