静电放电（ESD）不仅对人体造成伤害，也可能对电子元件产生破坏。本文介绍了ESD的定义，解释了静电放电的简单原理，并详细讨论了人体模型（HBM）、机械模型（MM）和带电设备模型（CDM）等测试模型，强调了ESD在半导体行业的重要性。
静电你知道多少？

这些触电的原理你了解吗？

在这里插入图片描述

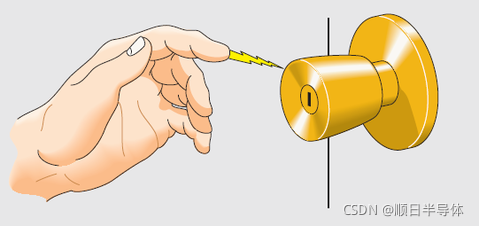

静电，你并不陌生，想想摸个门把手，皮肤接触，烘干的衣服等产生的静电，那个疼能叫天，还能产生火花的祸害，无论春夏秋冬，只要条件满足，让你猝不及防。可这仅仅是对人体产生危害吗？No，No，No！

正文

定义

静电放电 (Electro-Static Discharge, ESD)，较大的电位差会产生火花或击穿，从而在电子元件或设备上产生高电压脉冲。我们经历过ESD中最典型的例子接触门把手被电的感觉。然而，许多静电放电低于人类感知的阈值，但可能对电子元件有害，例如，人类只能感受到 2000~4000V 电压的放电。相反，35V 电压足以破坏半导体元件。

在这里插入图片描述
静电放电简单原理
