SR7603PD6 - (18W/20W/25W)PD快充协议芯片可替代SW7601/JSTU6602/V6006C资料规格分享

USB PD快充协议优势

USB PD快充协议可以通过USB线和连接器增加功率传输，扩展USB电缆总线的供电能力，从而达到增加充电电压或电流的目的，并且可以自由改变功率传输方向

快充趋势：
从各大手机厂商和芯片厂商的数据来看，USB PD快充已经成为手机、游戏机、笔记本电脑等电子设备的首选充电方案。尤其在近期欧盟正式提交统一充电接口议案的推动下，相信在不久的未来，USB Type-C也将成为电子设备之间电源和数据传输的唯一接口，USB PD快充协议的统一即将到来。

SR7603PD6 - 精简PD(18W/20W/25W)协议驱动芯片(可替代SW7601/JSTU6602/V6006C)

• 芯片上多重充电标准识别:
  - USB电源传输 3.0 Fix PDO (支持18W/20W/25W配置)
  - USB电源传输 2.0 Fix PDO
  - USB Type C 型 CC-逻辑
• 4kV HBM and 200V MM 接触静电放电等级(Contact ESD Level)
• -40°C~125°C 工作温度
• SOT23-6 封装
• 符合RoHS标准, 无卤化


SR7603PD6是一颗SOT23-6封装的6脚PD协议芯片，外围精简、成本低、高性能、18W/20W/25W PD成熟协议方案。其应用电路简单，性价比极高。无需外接MOSFET即可实现PD3.0的功能。

SR7603PD6将提供18W/20W/25W功率，最高12V电压。一款用于20W PD快充充电器的协议芯片，SR7603PD6选择性的兼容主流的充电协议。芯片可以智能的识别插入的手机类型，使用 PD 协议或者 Type-C 协议对手机快充。

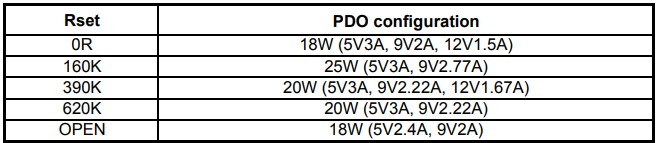

SR7603PD6 PDO设置

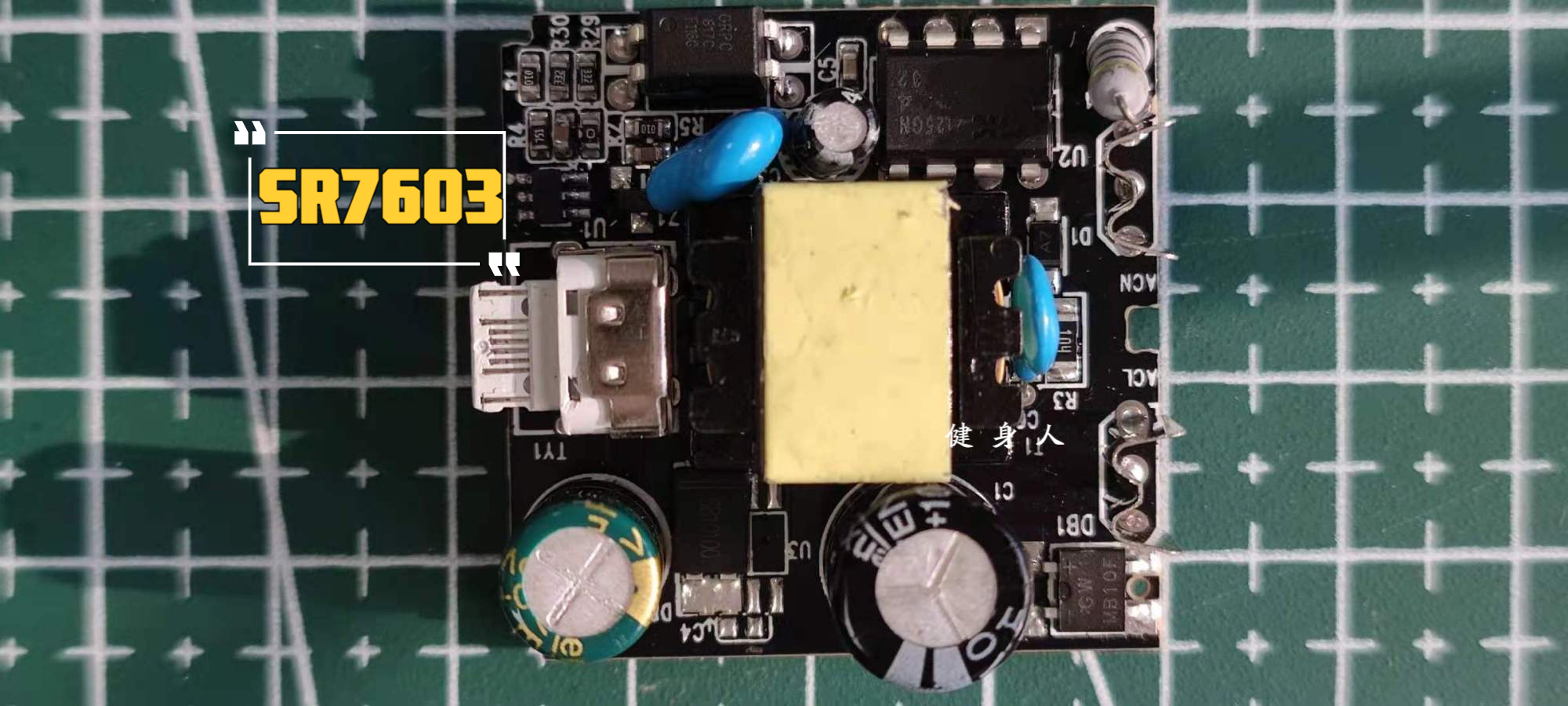

SR7603PD6 应用方案极简，成本低。18W应用方案成本低。可提供整套方案电路设计、BOM及物料配套。

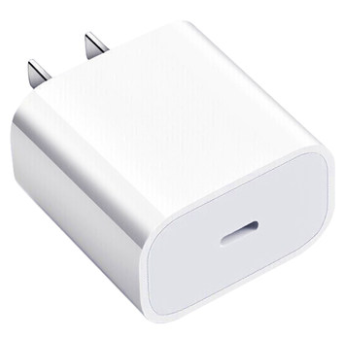

应用领域: 车充、墙插式适配器，移动电源、USB面板、USB插座、其他Type-C功率输出设备
