高压线性驱动的简述

本文介绍了高压线性驱动在LED照明领域的优势,如低成本、低纹波、易于扩展和并联、省去电解电容等,强调了它在简化设计和延长寿命方面的效益。

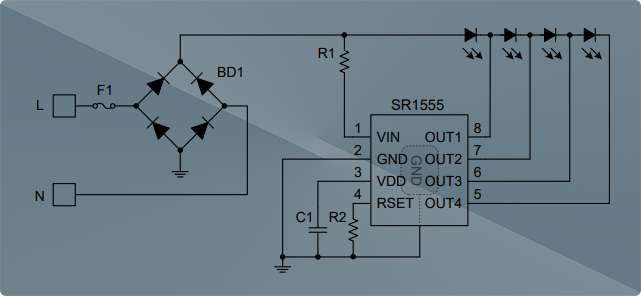

高压线性驱动是一种线性调节器,其通常存在于仅需要整流电压源的封装集成电路(IC)中,例如,桥式整流器来纠正交流电流(AC)电压以产生驱动电压。归功于其小尺寸和低成本的优势,简单的高压线性驱动电路对LED照明的领域产生了广泛的兴趣。


高线性驱动架构的优点包括成本更低、输出通道简单。具有可扩展性、不需要磁性、显著的纹波抑制、更好的电磁干扰(EMI)性能,以及无需繁琐选择就能并行放置多个电路的拓扑能力等。开关模式电源(SMPS)可以配置相较于线性电源能更有效地操作。然而,SMP通过高速切换操作产生预定的直流电力量,反而会产生噪声,从而产生干扰,因此不利于相邻的电路元器件。高压线性驱动具有固有的低频率内容,因此消除了反应性(例如,电感和/或电容)输入EMI / EMC滤波器元素的要求。



 高压线性驱动不需要电解电容器,可以在没有线电压功率的时间段期间存储足够的能量来驱动电路,因此延长了LED高压线性驱动的寿命并没有闪烁的问题。由于零件数量要求较少,尺寸较小,高压线性驱动便于经济效益的LED驱动设计,同时消除了链上最薄弱的链路(短寿命电解电容器)并降低总体拥有的成本(TOC)。驾驶板上的LED灯发动机(DOB)设计包含了高压线性驱动IC和LED模块,从而显着降低LED灯具的形状因子。
