单片机的上位机简单开发（1）

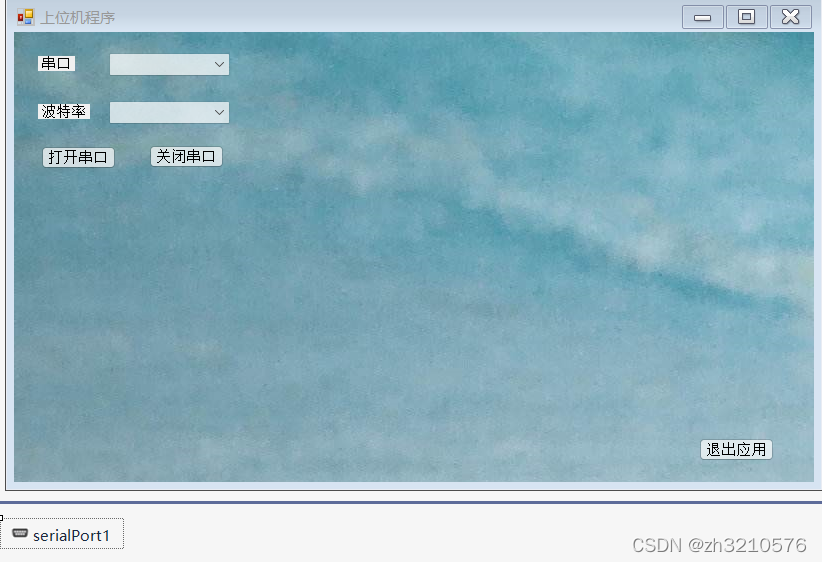

使用的上位机开发工具为Visual Studio 2019
在这里插入图片描述

1.界面设计

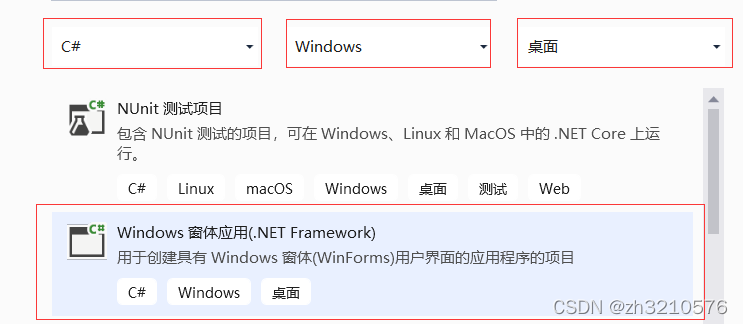

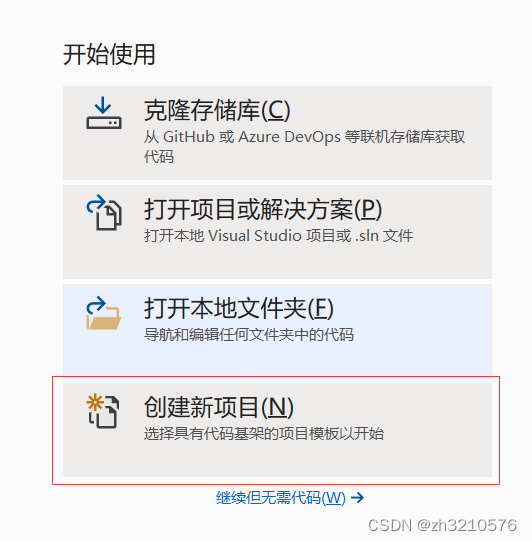

1.1创建应用

在这里插入图片描述

1.2 控件

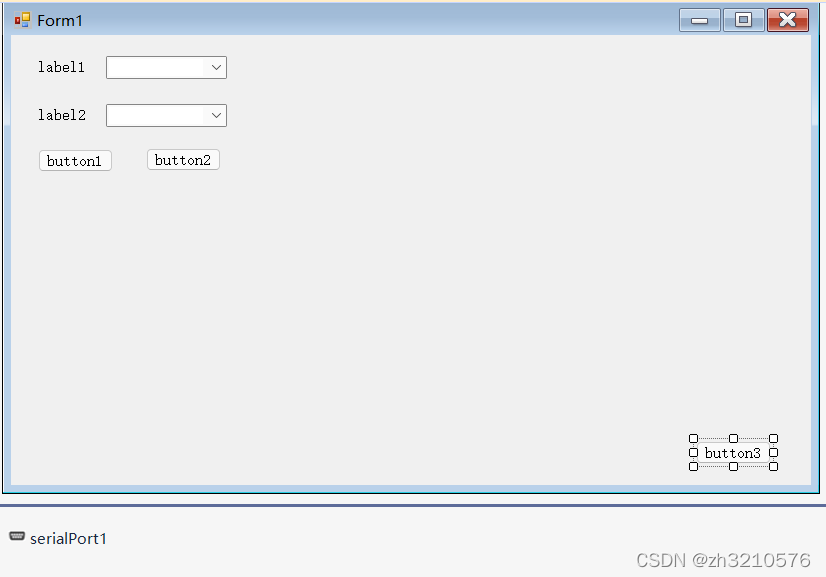

在Form1.cs(设计)界面下，点右边点击工具箱，找到Label,Button,ComboBox,SerialPort（串口）这四个组件，并且把它拉到设计的窗体下。
在这里插入图片描述
修改控件的text属性，并将ComboBox1右键选择属性，找到DropDownStyle,改为DropDownList(下拉列表)，在SerialPort右键选择属性，找到PortName,改为COM

2.逻辑实现

退出

在这里插入图片描述

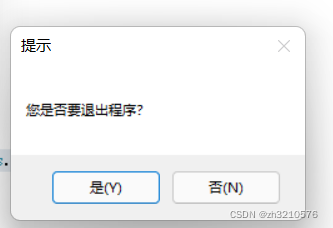

增加单击事件的监听

private void button3_Click(object sender, EventArgs e)
        {
            if (MessageBox.Show("您是否要退出程序？", "提示", MessageBoxButtons.YesNo) == DialogResult.Yes)
            {
                this.Close();
            }
        }

在这里插入图片描述

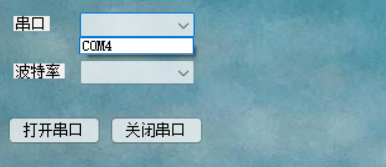

串口下拉框

在这里插入图片描述
我们需要遍历已经所有串口，只在下拉框中显示出已经连接上单片机的串口，所以我们在运行程序的时候就要读取串口数据，即在Form1_Load编写相应代码

 private void Form1_Load(object sender, EventArgs e)
        {
            //获取端口名字 使用前需要添加 using System.IO.Ports;
            string[] PortName = SerialPort.GetPortNames();
            Array.Sort(PortName);//给端口名称排序
            for (int i = 0; i < PortName.Length; i++)
            {
                comboBox1.Items.Add(PortName[i]);//给comboBox1添加选项
            }
            if (PortName.Length < 1)
            {
                comboBox1.Items.Add("无可连接的串口");
            }

        }

在这里插入图片描述

波特率下拉框

在这里插入图片描述
在上节代码增加

private void Form1_Load(object sender, EventArgs e)
        {
            //获取端口名字 使用前需要添加 using System.IO.Ports;
            string[] PortName = SerialPort.GetPortNames();
            Array.Sort(PortName);//给端口名称排序
            for (int i = 0; i < PortName.Length; i++)
            {
                comboBox1.Items.Add(PortName[i]);//给comboBox1添加选项
            }
            if (PortName.Length < 1)
            {
                comboBox1.Items.Add("无可连接的串口");
                comboBox2.Items.Add("无可选择波特率的串口");
            }
            else
            {
                comboBox2.Items.Add("9600");
                comboBox2.Items.Add("115200");
            }
        }

打开串口按钮

首先需要判断2个下拉框的值是否正确，不能是空值或者未连接端口的提示语，在连接成功后，2个下拉框变为不可编辑状态
在这里插入图片描述

private void button1_Click_1(object sender, EventArgs e)
        {
            if ((comboBox1.Text != "" && comboBox1.Text != "无可连接的串口") && (comboBox2.Text != "" && comboBox2.Text != "无可选择波特率"))
            {
                int num = 0;
                num = int.Parse(comboBox2.Text);
                serialPort1.PortName = comboBox1.Text;
                serialPort1.Open();   //打开串口
                serialPort1.BaudRate = num;
                MessageBox.Show("串口已连接", "提示");
                comboBox1.Enabled = false;
                comboBox2.Enabled = false;
            }
            else
            {
                MessageBox.Show("请检查串口和波特率的选择是否正确", "提示");
            }
        }

关闭串口按钮

串口关闭后，2个下拉框变为可编辑状态

private void button2_Click(object sender, EventArgs e)
        {
            serialPort1.Close();
            MessageBox.Show("串口已关闭", "提示");
            comboBox1.Enabled = true;
            comboBox2.Enabled = true;
        }
