单片机的上位机简单开发（2）

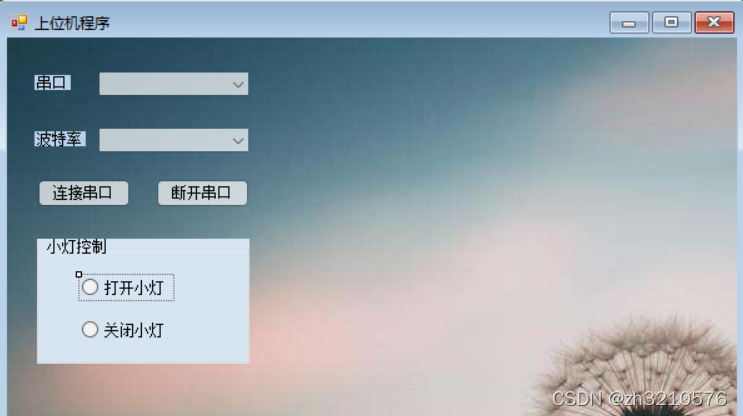

界面设计

在这里插入图片描述

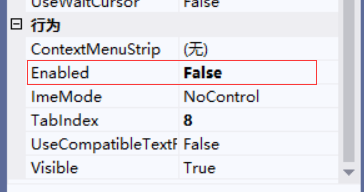

增加了GroupBox控件和radio按钮，我们设置其默认的enabled为false

在连接串口之后enabled变为true

groupBox1.Enabled = true;

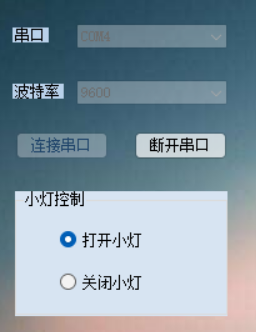

小灯开关的实现

在这里插入图片描述

private void radioButton1_CheckedChanged(object sender, EventArgs e)
        {
            if (radioButton1.Checked)
            {
                try
                {
                    serialPort1.WriteLine("k");
                }
                catch
                {
                    serialPort1.Close();
                    MessageBox.Show("端口错误", "错误");
                }
            }
            else {
                try
                {
                    serialPort1.WriteLine("g");
                }
                catch
                {
                    serialPort1.Close();
                    MessageBox.Show("端口错误", "错误");
                }
            }
        }

因为单选按钮在同一组中，且只有2个按钮，所以我们只需要对其中一个单选按钮进行代码的编写即可

单片机脚本

int val; // 定义变量val
int ledPin = 13; // 定义数字接口13

void setup()
{
  Serial.begin(9600); // 设置波特率为9600,这里要跟软件设置相一致.当接入特定设备(如蓝牙)时,我们也要跟其他设备的波特率达到一致
  pinMode(ledPin,OUTPUT); // 设置数字13 口为输出接口,Arduino 上我们用到的I/O 口都要进行类似这样的定义
}


void loop()
{
  val = Serial.read();// 读取PC 机发送给Arduino 的指令或字符,并将该指令或字符赋给val
  if (val == 'k')// 判断接收到的指令或字符是否是"R"。
  {
    // 如果接收到的是"R"字符
    digitalWrite(ledPin,HIGH); // 点亮数字13口 LED
  }
  else if(val == 'g')
  {
    digitalWrite(ledPin,LOW);
  }
}
