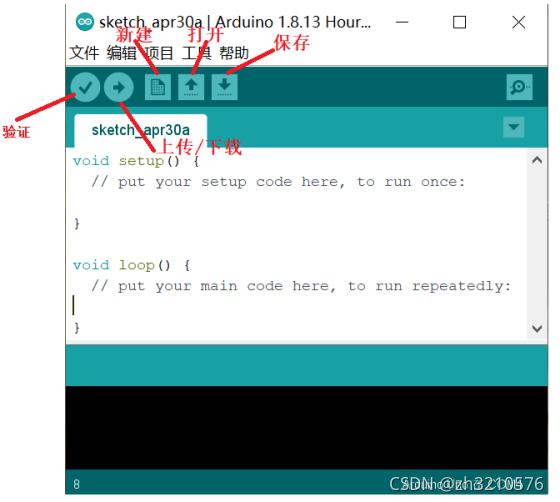

1.Arduino IDE — arduino的安装

在这里插入图片描述
直接arduino-nightly-windows.zip解压找到arduino.exe即可 —> 绿色版无需安装

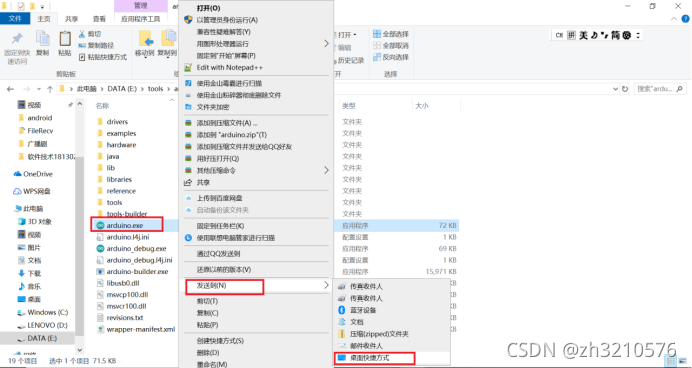

为了以后方便启动此arduino IDE —> 可以把arduino .exe发送到"桌面快捷方式"

2.Arduino Windows10 驱动安装教程

1.驱动下载

http://www.wch.cn/download/CH341SER_EXE.html?from=singlemessage
在这里插入图片描述

2.驱动安装教程

https://www.jianshu.com/p/d18ff1d2f980?utm_campaign=haruki&utm_content=note&utm_medium=reader_share&utm_source=weixin

1.Arduino板载USB串口CH340驱动 —> 安装CH341SER.EXE 驱动包

2.将Arduino版和 PC电脑连接

在这里插入图片描述
有2个灯(on 和 L)亮了表示Uno板板是正常的
on
L light灯一般对应的是13脚即接好的13脚LED

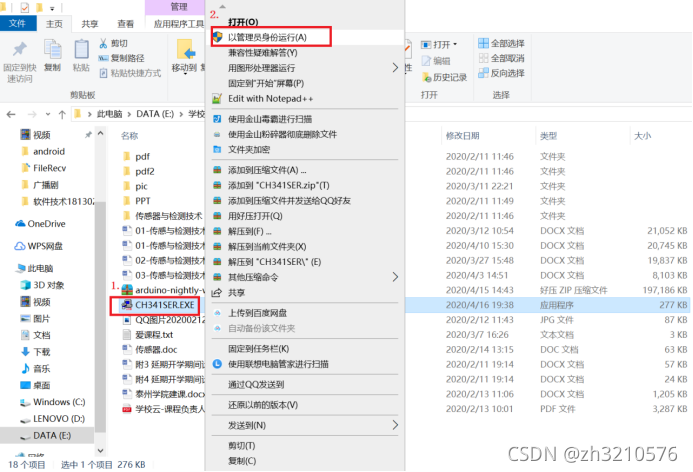

3.右击CH341SER.EXE 驱动包 —> 以管理员身份运行

在这里插入图片描述

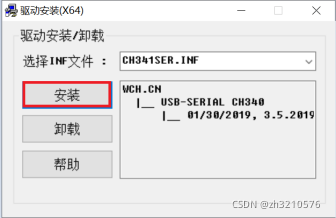

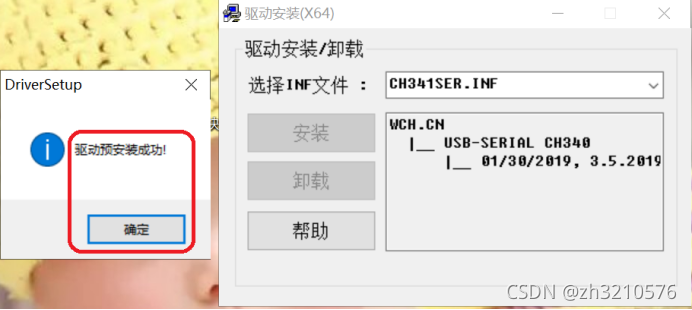

4.点击"安装

在这里插入图片描述
当显示驱动安装成功时不一定能够正确连接使用,我们还需要进行检测

3.驱动检测

方法1

1.步骤1

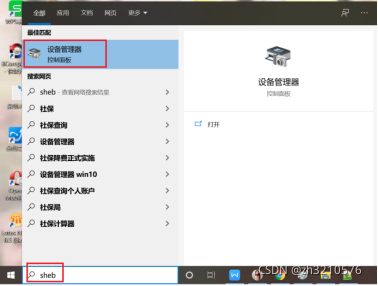

在Windows环境下,首先在桌面计算机图标上点击右键,选择管理菜单,将会打开设备管理器.
在这里插入图片描述

2.步骤2

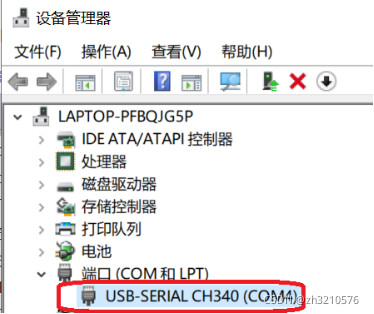

在左侧目录中选择设备管理器,将会看到右侧目录端口(COM和LPT)下出现USB-SERIAL CH340(COM3),则驱动安装成功
在这里插入图片描述

方法2

1.步骤1

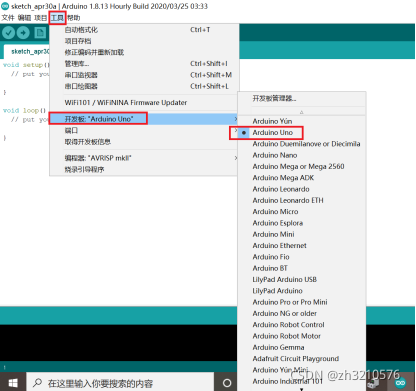

双击打开Arduino,点击工具菜单栏,选择相应的开发板
在这里插入图片描述
Arduino板的芯片有以下2种:
ATMEGA328P —> 选择 Arduino Uno
ATMEGA8L —> 选择 ATMEGA8L
这2种芯片的功能是一样的只是外部的存储器不一样, 其它都一样

其中我们使用的是 Android Uno 所以开发板就选择它

2.步骤2

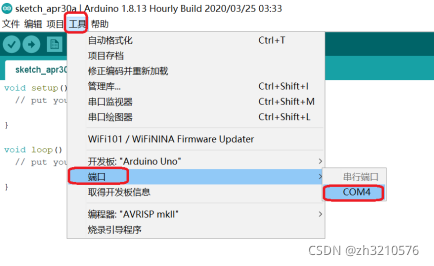

工具下面找到端口选项,选择COM4或者COM3(与设备管理器的端口对应)
在这里插入图片描述
PS: 这里的端口要和设备管理器中的端口保持一致

PS: 如果端口是灰色的,表示没有连接开发板或开发板连接不当,应仔细检查USB接口是否连接正确.

3.步骤3

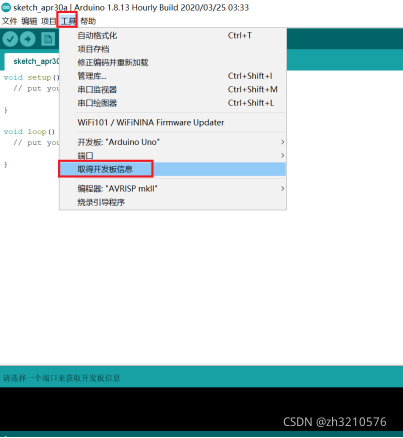

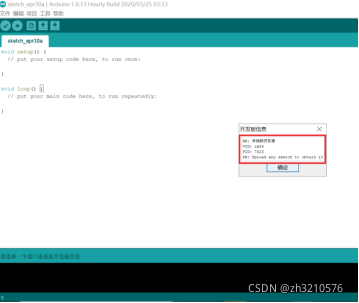

在工具菜单下点击"取得开发板信息",此时将弹出开发板信息的对话框,则表示驱动程序安装成功
在这里插入图片描述
ps:如果没有取得开发板信息,则可能是没有选择合适的端口或者开发板连接不合适,请仔细检查连接.

至此,你的Arduino IDE开发环境和驱动程序都已安装成功

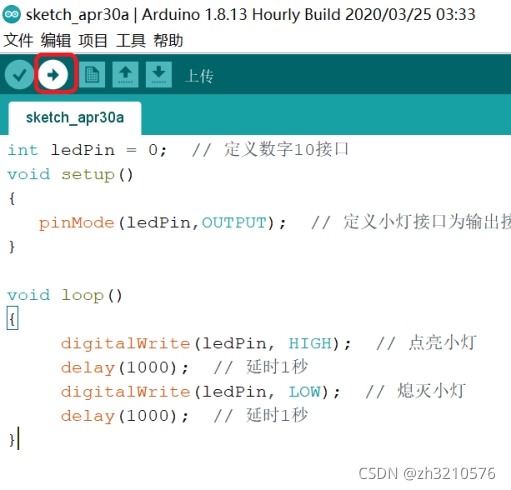

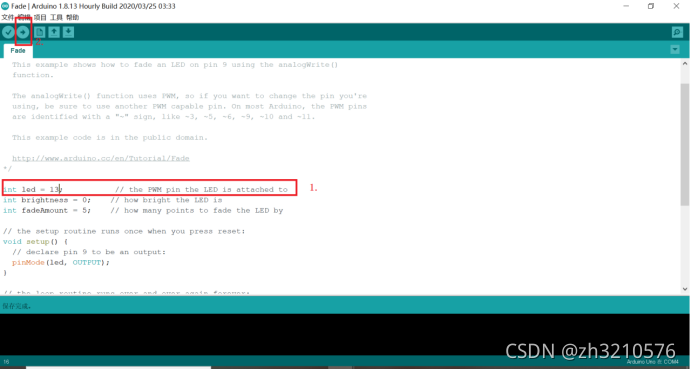

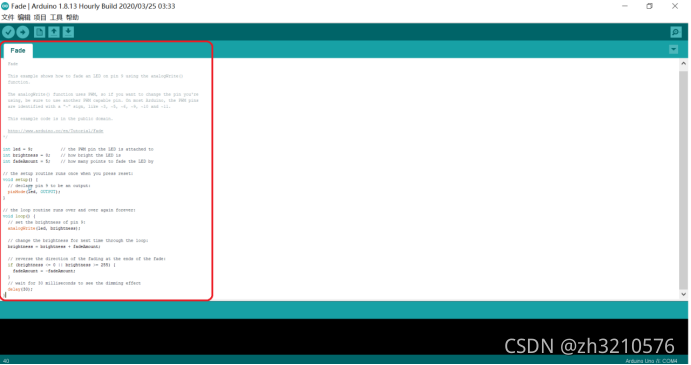

3.将编写的源程序烧写到Arduino板中

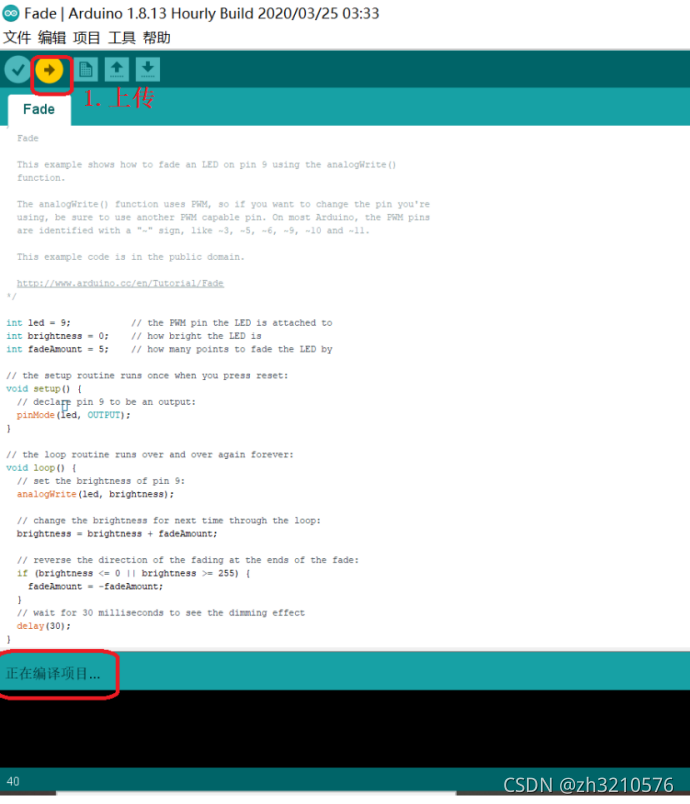

1.把C语言 —> 编译成单片机认识的机器语言(0和1)

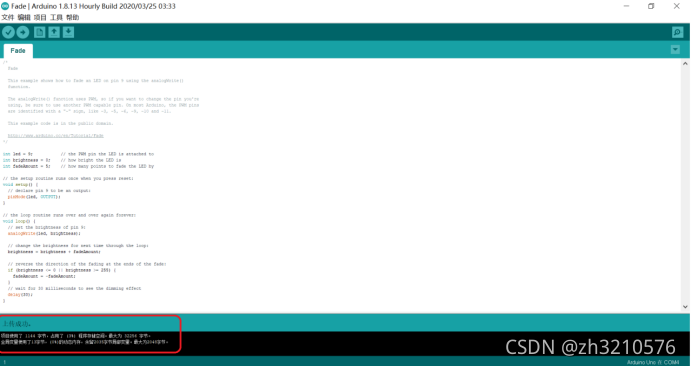

2.编译成功之后才烧写程序到Arduino板
在这里插入图片描述

ATMEGA328P —> 选择 Arduino Uno

ps: 下载/上传的过程中不要碰 USB线否则可能会损坏Arduino板

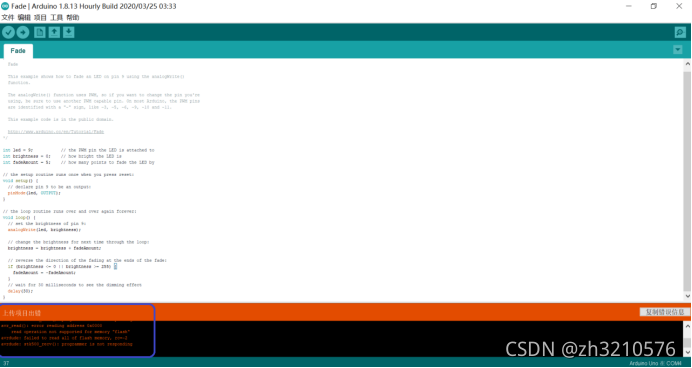

出现上传项目出错表示代码烧写失败

此时与PC端电脑的Arduino板 2个灯(on L)都亮

此时与PC端电脑的Arduino板on灯亮 L灯一闪一闪

4.Arduino IDE中开发环境的搭建

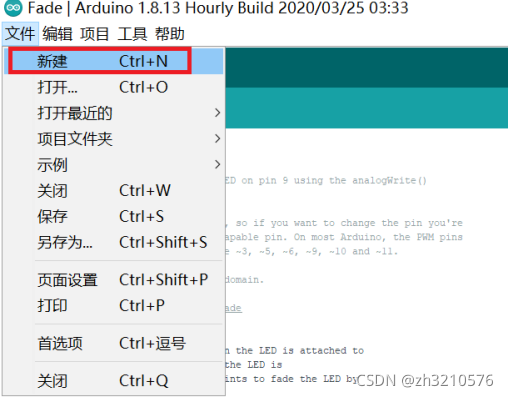

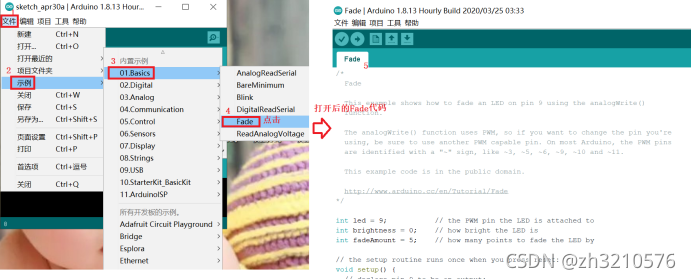

1.新建

在这里插入图片描述

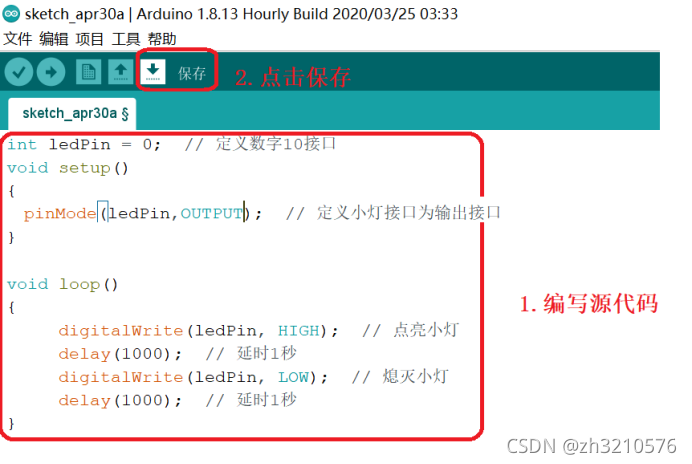

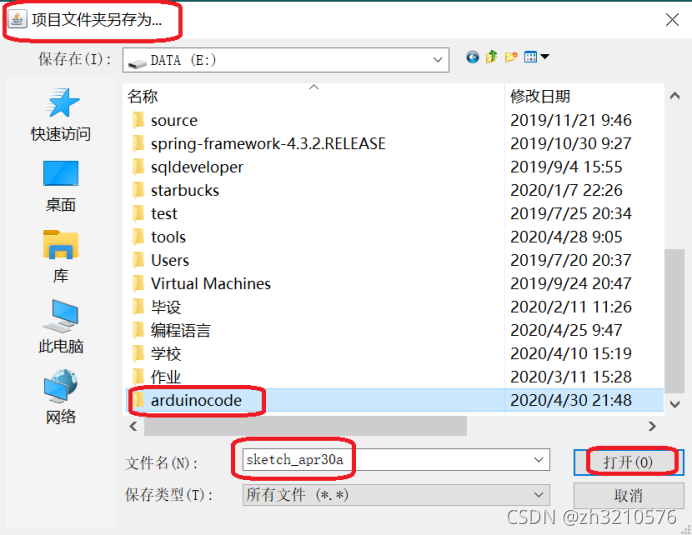

2.保存

int ledPin = 0;  // 定义数字0接口
void setup()
{
// pinMode(pin, mode) 数字 IO 口输入输出模式定义函数
// pin表示为 0～13, mode 表示为 INPUT 或 OUTPUT
// INPUT | OUTPUT 表示数字 IO 口的方向
// INPUT 表示输入(高阻态),OUTPUT 表示输出(AVR 能提供 5V 电压 40mA 电流)
    pinMode(ledPin,OUTPUT);  // 定义小灯接口为输出接口
}

void loop()
{
      // digitalWrite(pin, value) 数字 IO 口输出电平定义函数
// pin表示为 0～13,value 表示为 HIGH 或 LOW.比如定义 HIGH可以驱动 LED
      // HIGH | LOW 表示数字 IO 口的电平
// HIGH 表示高电平(1), LOW 表示低电平(0)
     digitalWrite(ledPin, HIGH);  // 点亮小灯
     delay(1000);  // 延时1秒
     digitalWrite(ledPin, LOW);  // 熄灭小灯
     delay(1000);  // 延时1秒
}
