PADS VX2.8 实心铜与网状铜的设置方法

最新推荐文章于 2025-02-27 09:03:00 发布
最新推荐文章于 2025-02-27 09:03:00 发布
阅读量3.5k 收藏 9
点赞数
分类专栏： PADS 设计方法 文章标签： 硬件工程 pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zbpcb/article/details/120075773
版权
本文介绍了在PADS VX2.8中设置实心铜与网状铜的方法。通常，实心铜用于增加载流量，而网状铜较少使用。设置过程包括打开PCB文件，选择铺铜形状，通过右键菜单或双击打开特性窗口，再通过快捷键打开选项窗口，最后在栅格界面中设定铜箔宽度以区分实心铜和网状铜。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

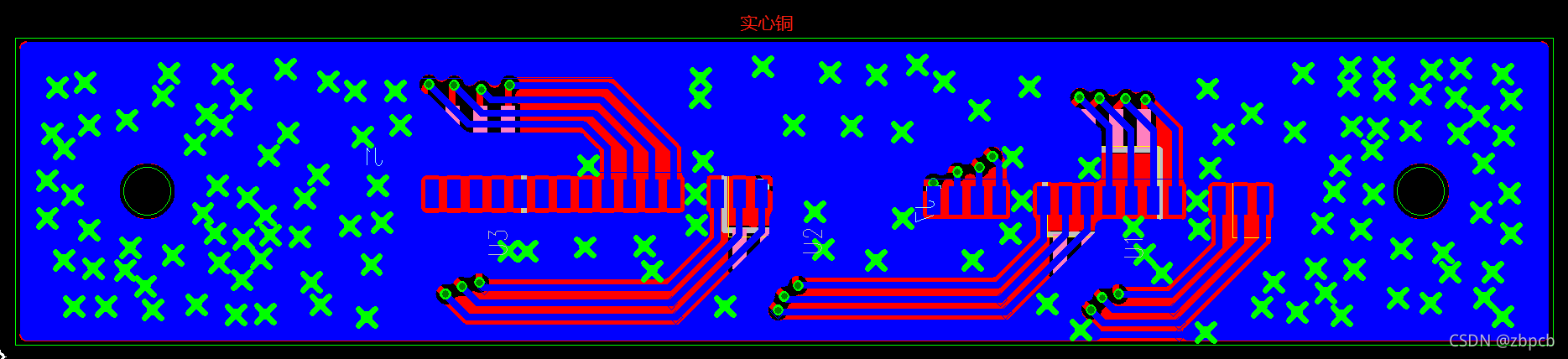

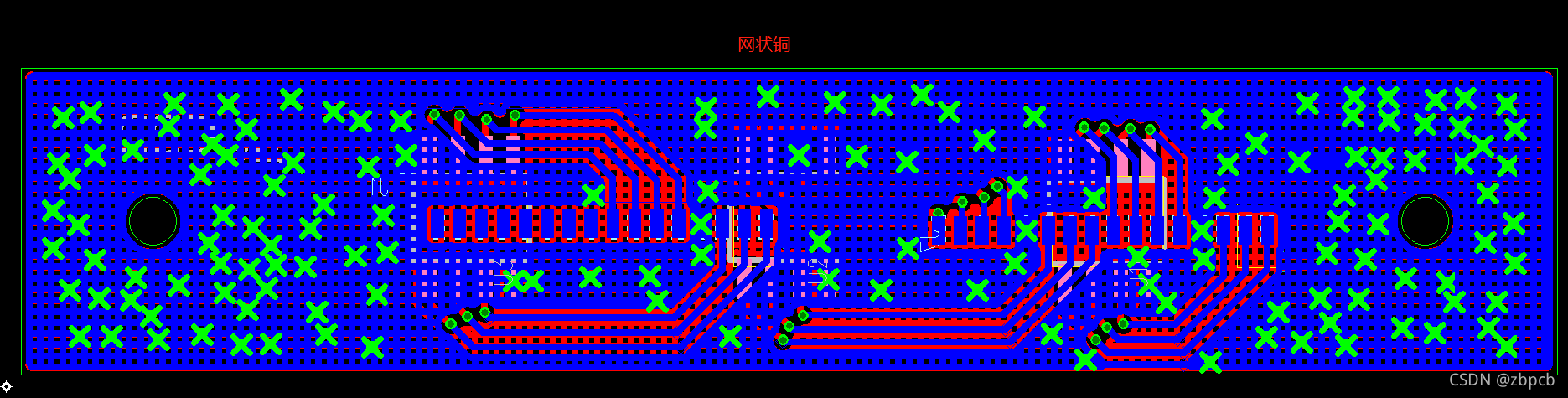

在不同PCB设计覆铜的时候，整板都铺完铜的叫实心铜，整板出现一格一格间距的叫网状铜。大部分设计都采用实心铜的铺铜方式以增加载流量，因此基本不会使用网状铜覆铜方式。实心铜与网状铜效果如下图所示：



 如何设置实心铜与网状铜呢？打开PADS layout并加载一份PCB文件，选中铺铜形状后单击右键选择“特性”或者双击铺铜形状打开“绘图特性”窗口，然后快捷方式“Ctrl+Enter”打开“选项”窗口，选择“栅格”界面中的“铺铜栅格”。设置铜箔＞宽度为网状铜，反正为实心铜。操作如下图所示：





 以上便是PADS VX 实心铜与网状铜的设置方法
