本文介绍了如何在PADS Layout软件中通过脚本实现元件位号和阻值的快速居中摆放。首先打开PADS Layout并加载PCB文件，然后进入“工具”→“基本脚本”，选择“PcbPartLocation（Ref.Des.30-3）”脚本并运行，即可看到位号和阻值已居中。后续可通过对齐功能进一步调整并输出文件。

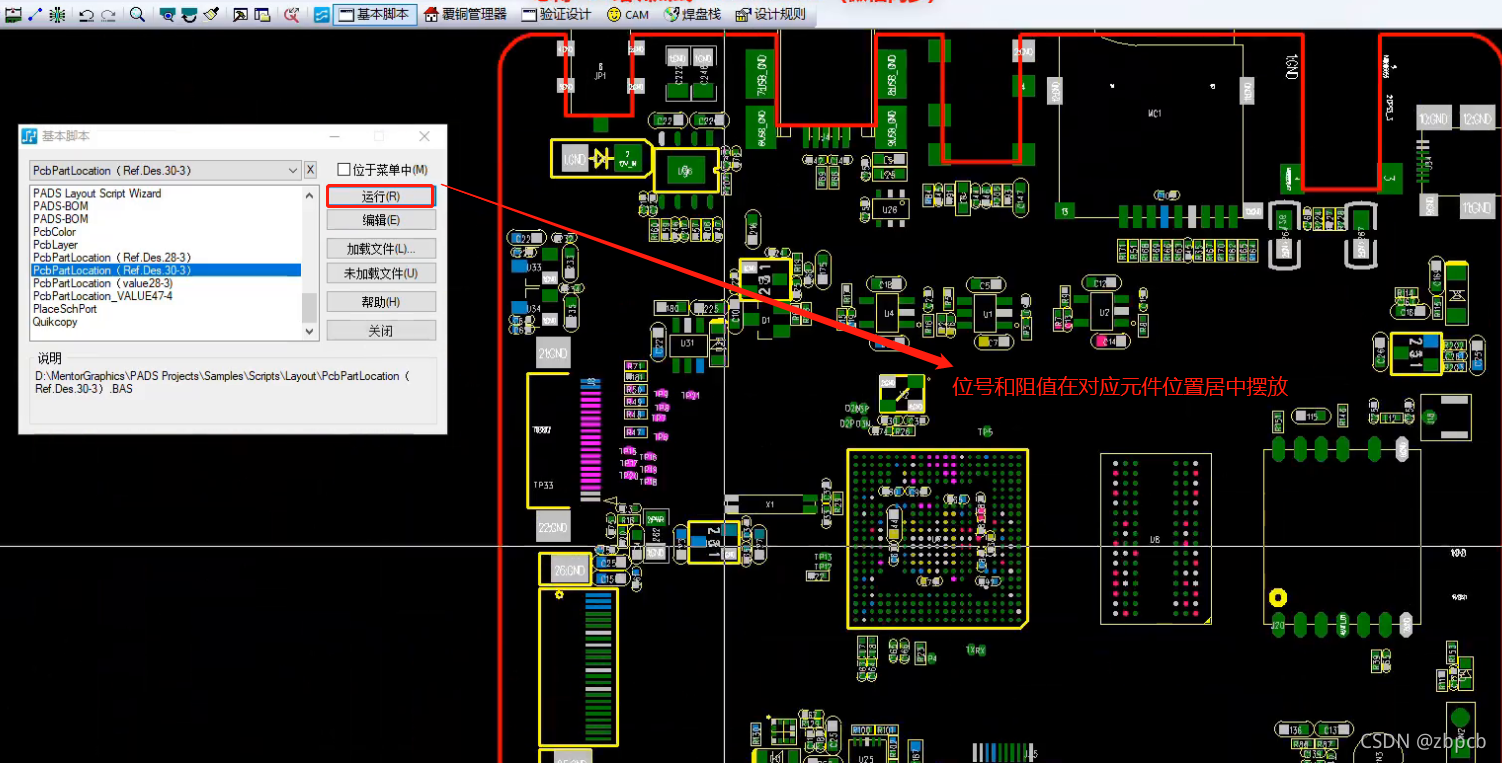

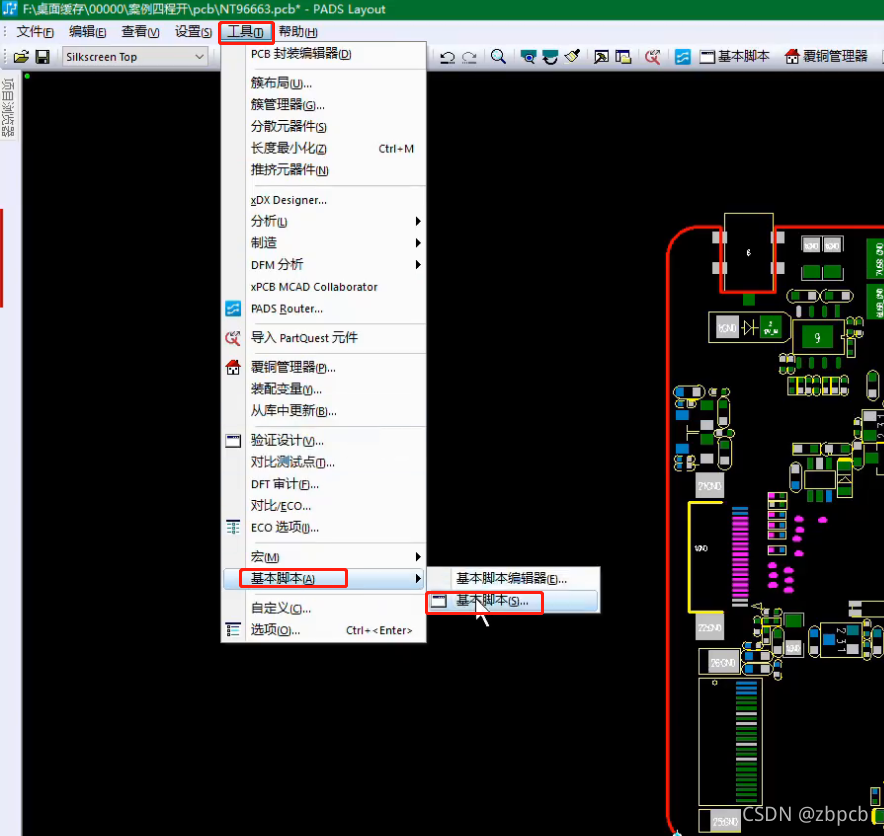

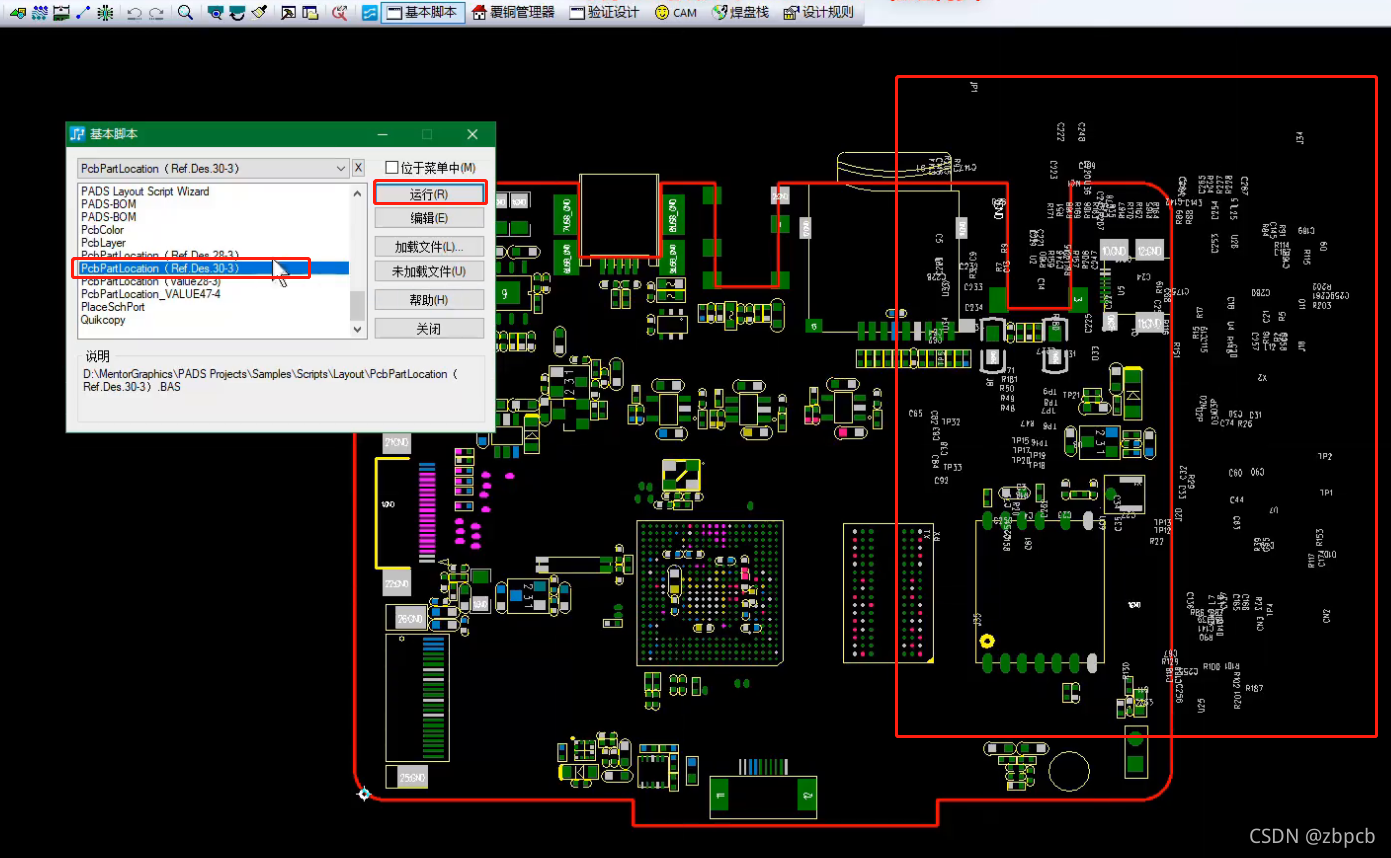

除了之前介绍的元件位号以及阻值统一修改的方法外，还可以利用脚本的方法快速完成位号和阻值居中的位置摆放，并且在所有层都进行居中摆放。接下来介绍如何使用此方法。打开PADS layout并加载一份PCB文件，点击“工具”→“基本脚本”→“基本脚本”，在弹出的“基本脚本”窗口，选择“PcbPartLocation（Ref.Des.30-3）”并点击“运行”，便能看到位号和阻值已摆放在对应元件中心，后期通过对齐功能便能快速进行位置的重新摆放并输出对应文件。操作如下图所示：
以上便是PADS VX 利用脚本快速居中位号和阻值的方法
