PADS VX2.8 铜皮与焊盘关联的方法

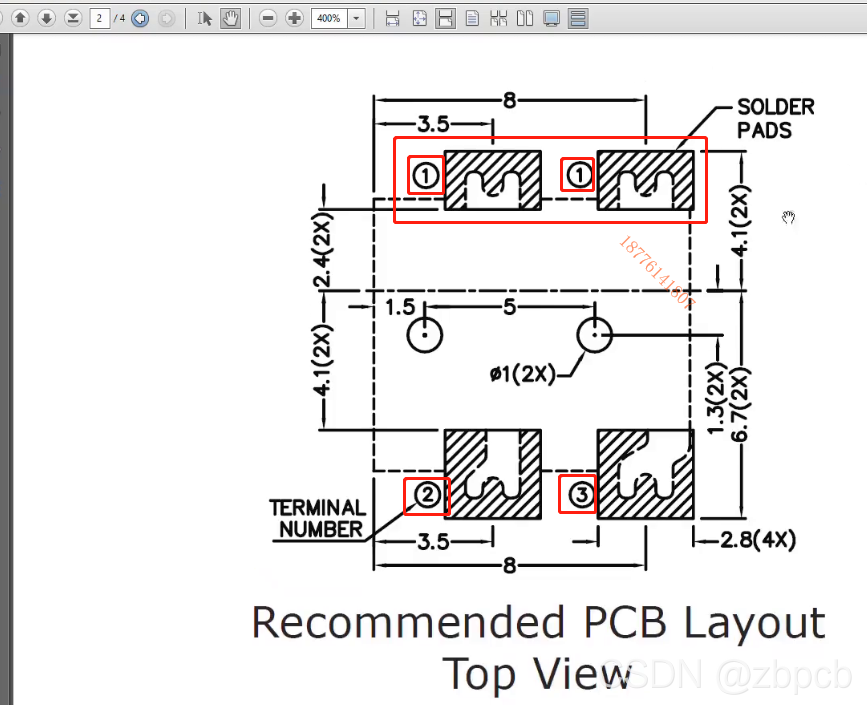

在PADS layout PCB设计中，是无法放置两个管脚编号相同的焊盘的。但在一些项目设计中，有标有相同参考编号的PCB封装设计，例如DC电源插座。这时我们该怎么设计此类焊盘呢，DC电源PCB封装如下图所示：

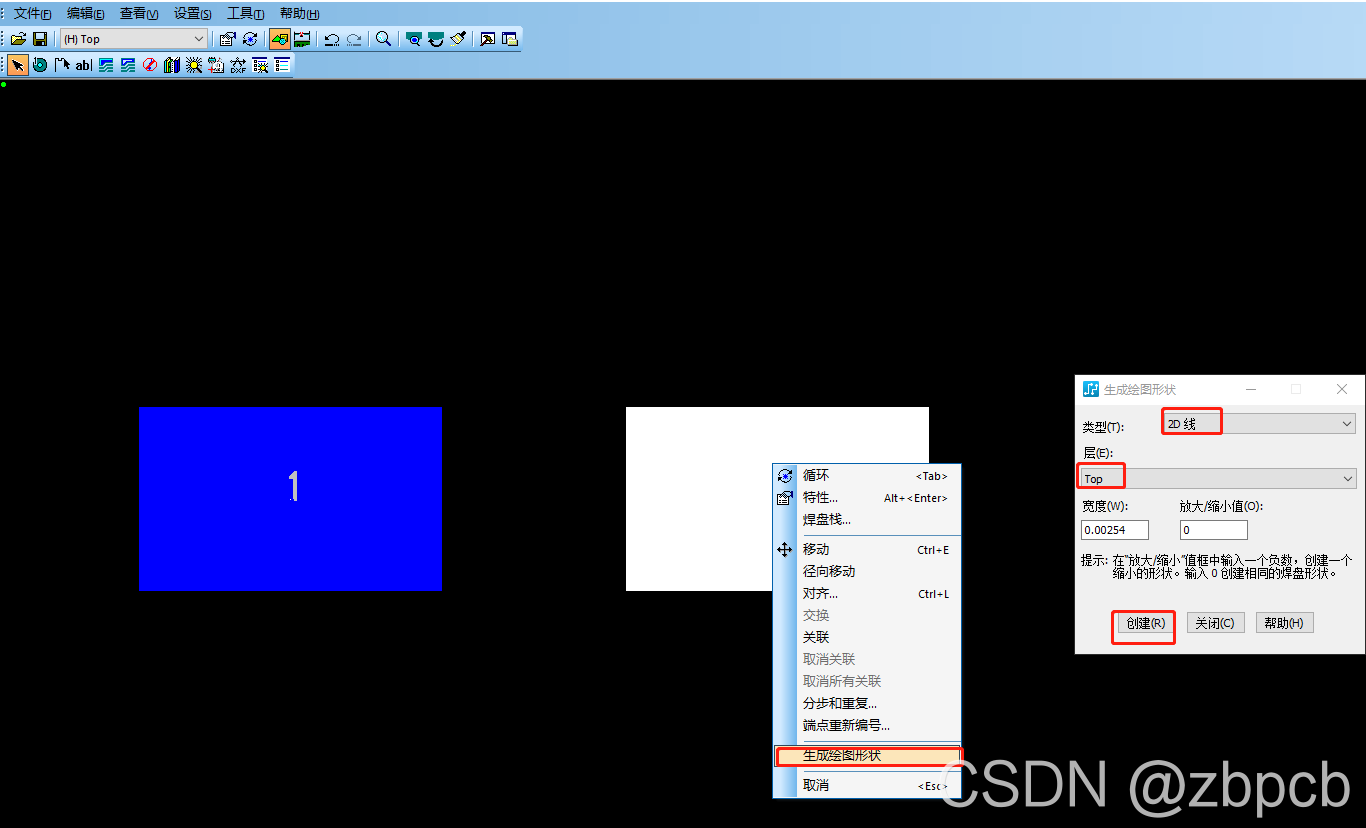

 要设计上图所示的两个一样的焊盘，就需要了解和掌握铜皮与焊盘关联的方法了。以上图的DC电源插座为例，打开PADS layout界面，点击“工具栏”→“PCB封装编辑器”，点击“端点”后，在空白处放置两个表贴焊盘，并根据规格书设置焊盘的大小和间距。设置完成后后，选中焊盘2并单击右键选择“生成绘图形状”，在弹出的“绘图”窗口，填写图中信息并点击“确定”。操作如下图所示：

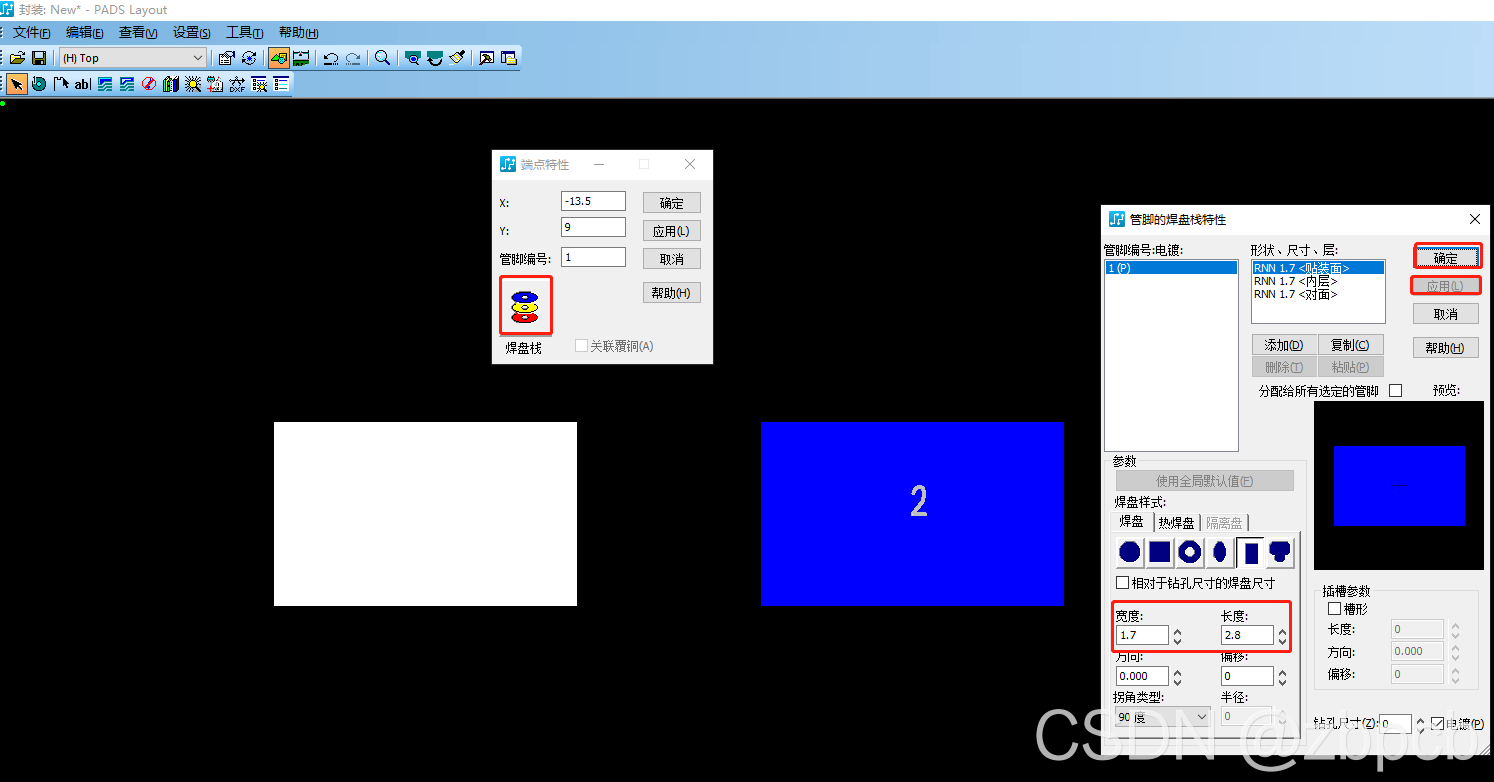

生成绘图形状后，将焊盘与形状分开，选中形状并单击右键选择“特性”，在“特性”窗口修改图中所示信息，点击“应用”并“确定”。此时形状已发生变化，再次选中形状并单击右键选择“关联”命令后，点击焊盘1，将其与焊盘1关联起来。此时生成的新焊盘与焊盘1同为一个焊盘，使用移动或者复制等功能，两焊盘都会一起被移动和复制，这便是“关联”功能的体现。操作如下图所示：
