一、问题描述

将DXF导入PCB中，按照如下步骤进行操作。

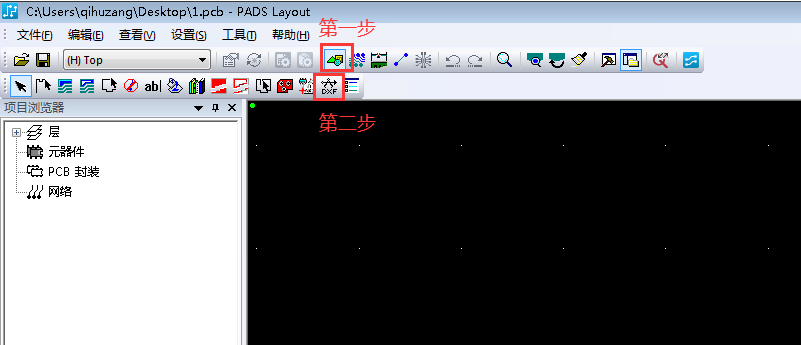

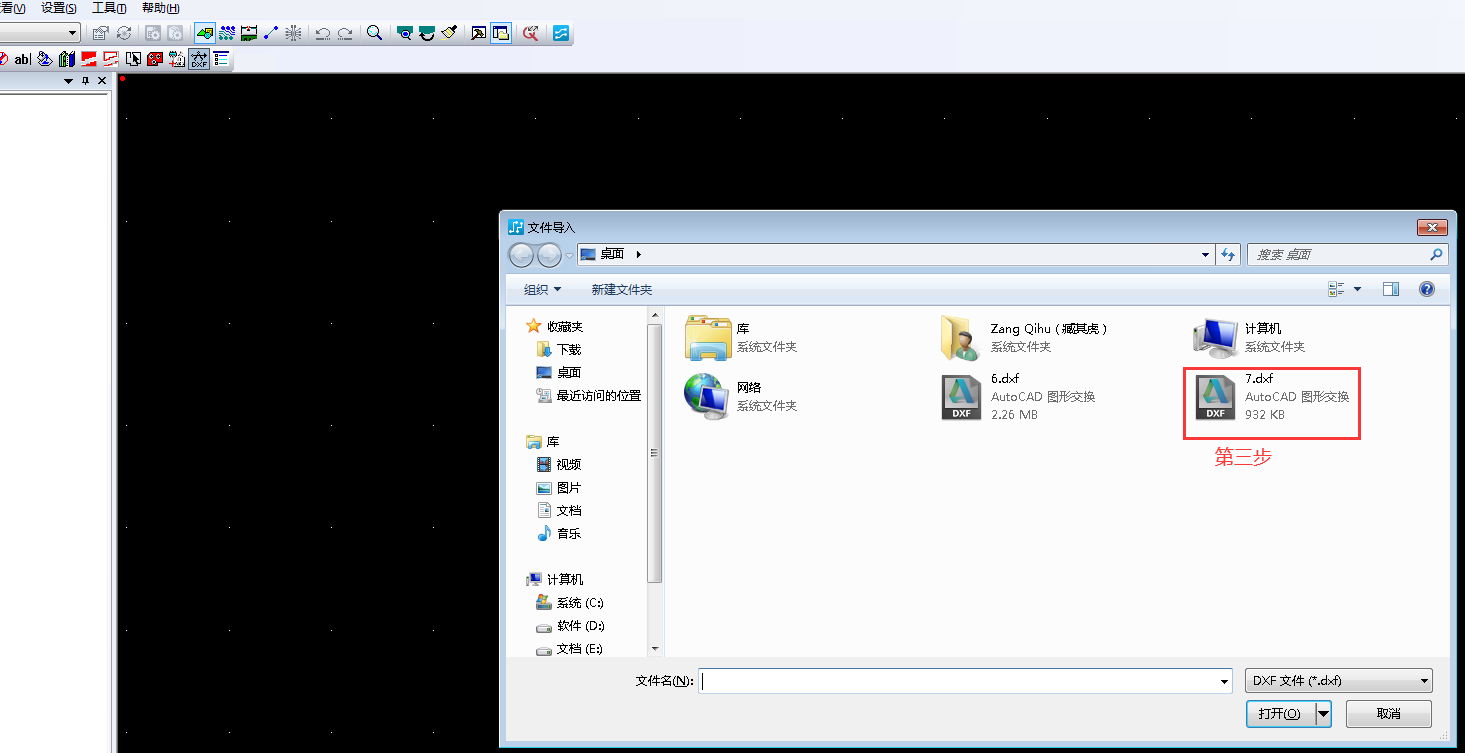

在这里插入图片描述在这里插入图片描述

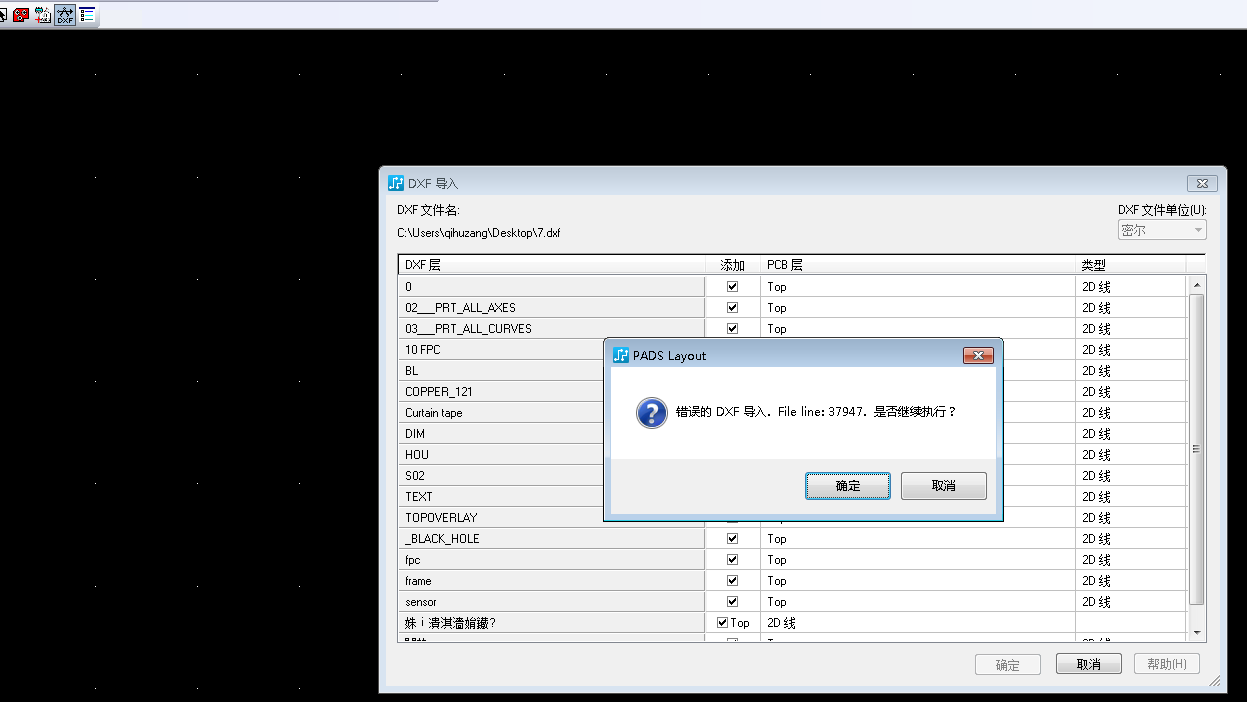

如下图提示有错误
在这里插入图片描述

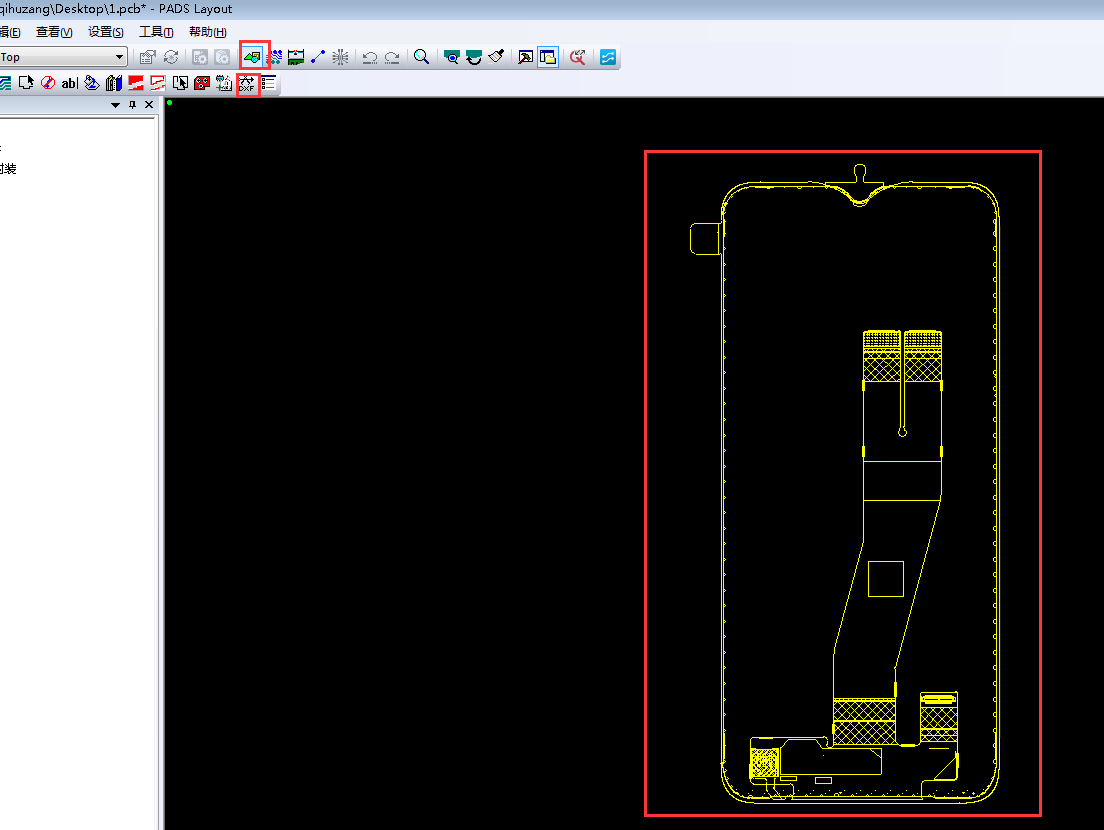

发现导入DXF存在残缺
在这里插入图片描述

二、问题原因

PADS软件中不能够识别DXF文件中的样条曲线，所以必须要把样条曲线改成多线段。

三、解决办法

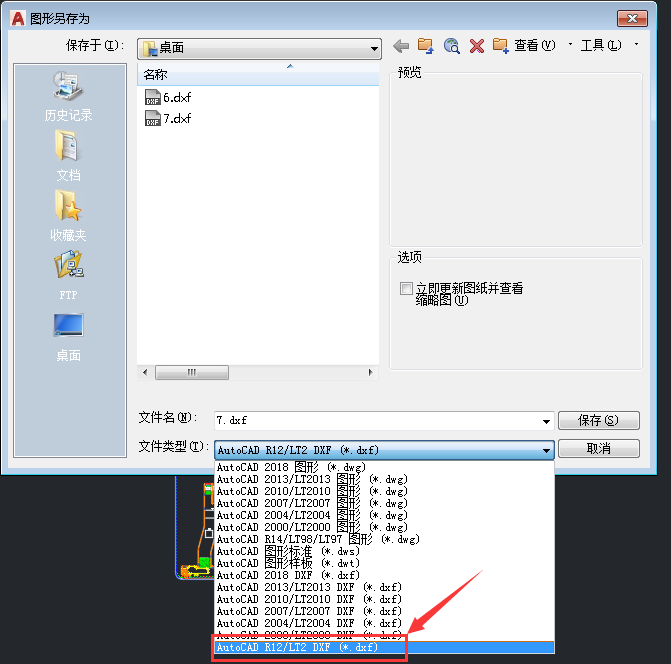

在Auto CAD中将DXF另存在AutoCAD R12/LT2 DXF (*.dxf)文件，他可以将文件中的曲线修改成PADS认知的多线段曲线。
在这里插入图片描述

四、最终效果

按照 上面的方式导入DXF，在PADS中的效果如下
在这里插入图片描述
