解决：PADS导入DXF结构图出现坐标超出范围问题

已于 2024-06-04 11:39:33 修改
阅读量1.9k 收藏 3
点赞数 9
分类专栏： PADS DXF 文章标签： 数据结构 硬件工程
于 2024-05-29 11:40:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_66684696/article/details/139291130
版权

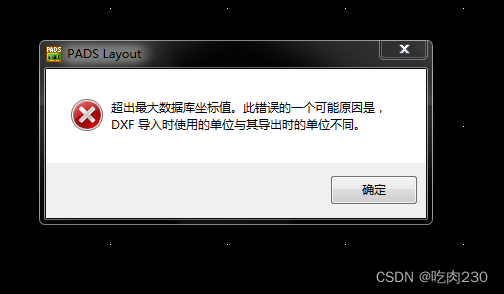

在改版的时候导入不了dxf文件一直提示  超出最大数据库坐标值

把网上的方法都试了一下 还是不行了

有一个非常简单的办法 就是直接把你需要的板框 复制到之前可以成功到导入的文件

就可以解决了！！

在AutoCAD里边绘制图纸，注意0点必须在图纸内，否则后续导入pads时可能会提示坐标超出范围

在autoCAD新建UGS坐标将原点设置在图纸处是不好使的，PADS里不认，PADS只认最开始的那个原点
