1.主控制芯片的型号

STM32F407IGT6，LQFP-176，1MB 内部 FLASH，192KB RAM

USART3     RS485 通信，芯片使用 SP3072EEN;

UART5       RS232 通信，

CAN         1 路，型号 SN65HVD230

USB         支持 USB-Host 、 USB-Device 、 OTG 等

网络          LAN8720 100M 物理层网络芯片

输入端口    12 路 光耦隔离输入，默认 24V 信号输入 ，可扩展为 直接 3.3V 或 5V 或 12V 输入（直                      接更换限流电阻即可);

输出端口     4 路 NPN 输出 ，支持 3.3-24V;

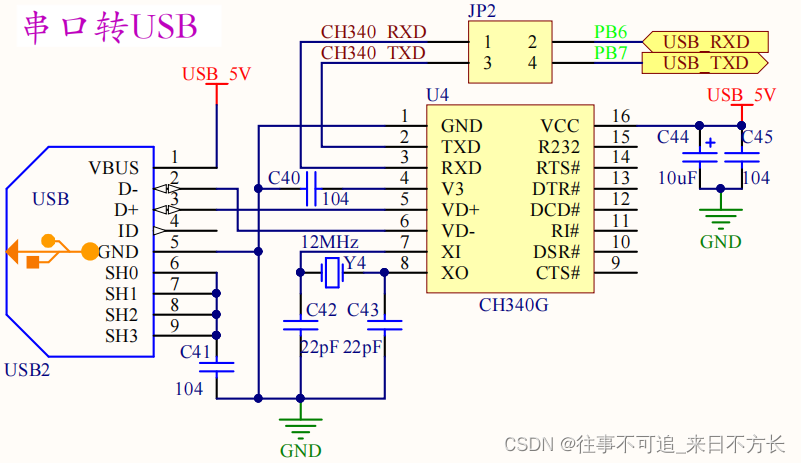

USART1: USB转串口，程序调试用，与PC通信；

2.别的外设使用的芯片

HCPL-2631 : 两路高速隔离光耦；

PC817: 低速隔离光耦；

LM2596: 5V电源芯片；

CH340：USB转串口；

TLP291-4: 四路低速隔离光耦；

LAN8720A: 网络芯片；

SP3232E: 232芯片

SP3485E: 485芯片；

SN65HVD230: CAN芯片；

W25Q128: 16M FLASH芯片；

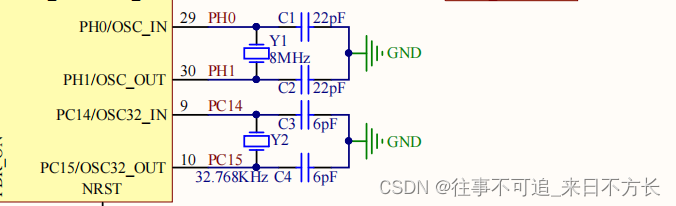

3.外部时钟源：8MHZ

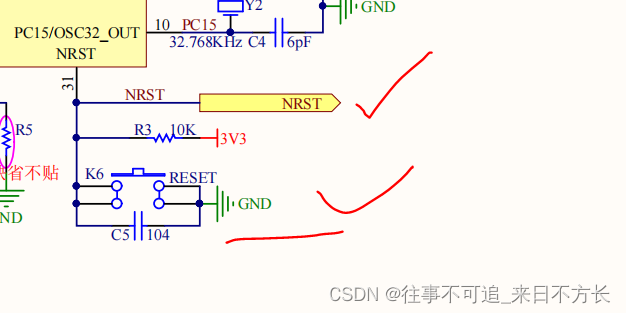

4.复位电路



5.调试串口

使用USAR1, PB6, PB7;

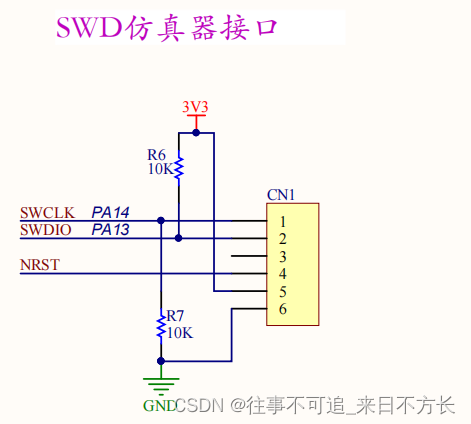

6.SWD仿真器接口

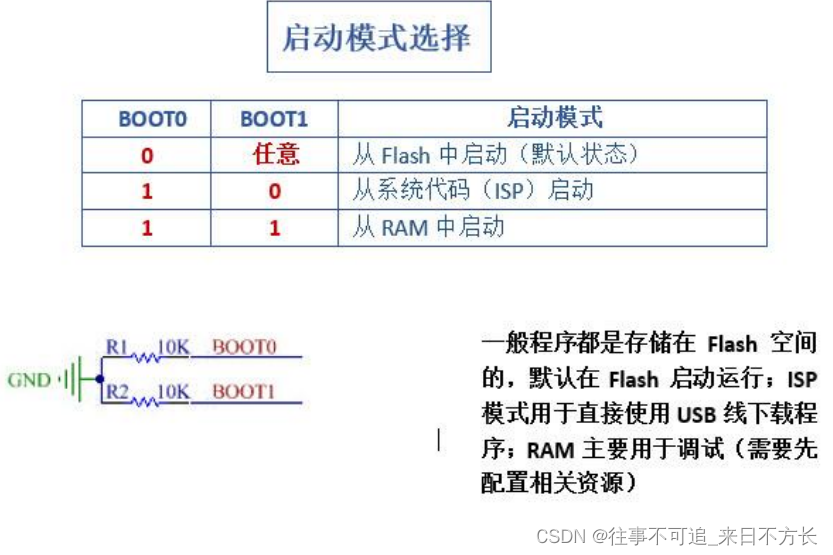

 7.启动模式选择

总结：系统的时钟配置好，就可以下载程序，通过串口助手打印调试信息了。

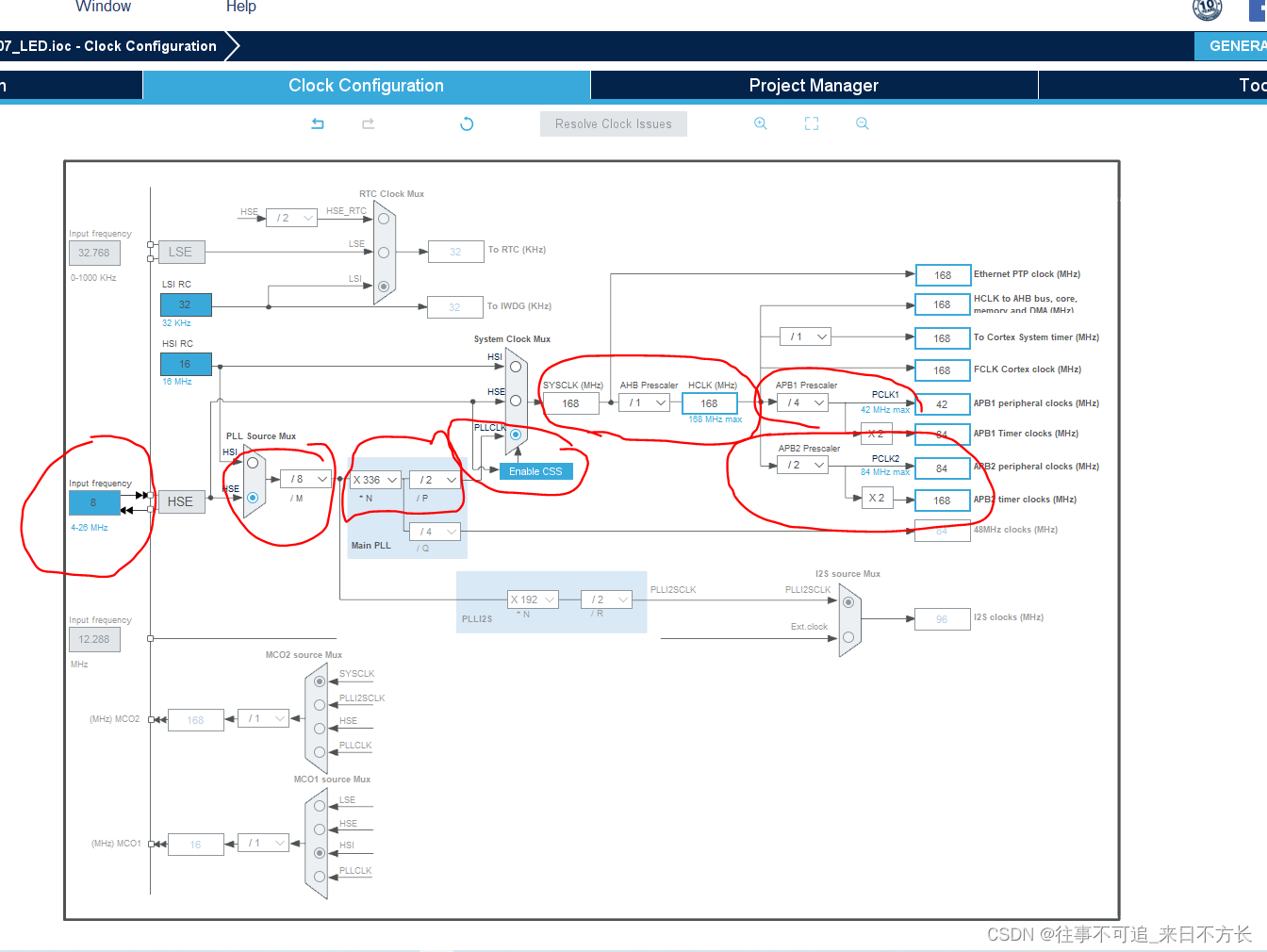

系统时钟配置的参考见下图：

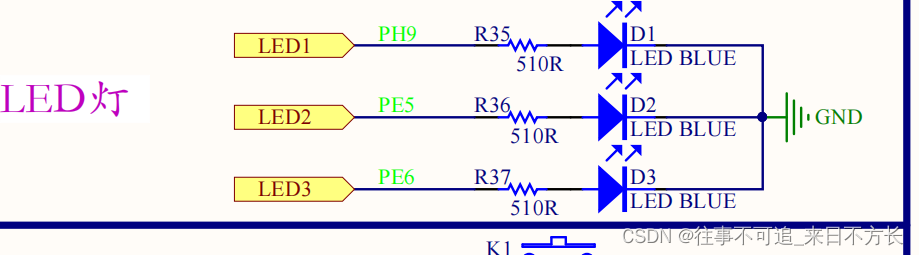

8. LED驱动

PH9

PE5

PE6

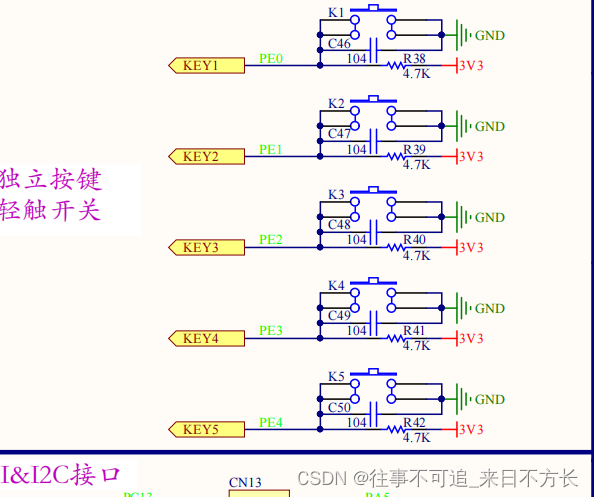

9. KEY 驱动

PE0

PE1

PE2

PE3

PE4

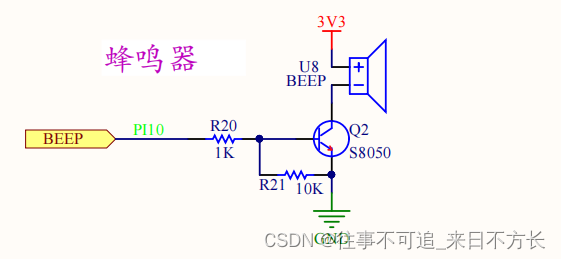

10. 蜂鸣器

PI10

10 IO模块的GPIO

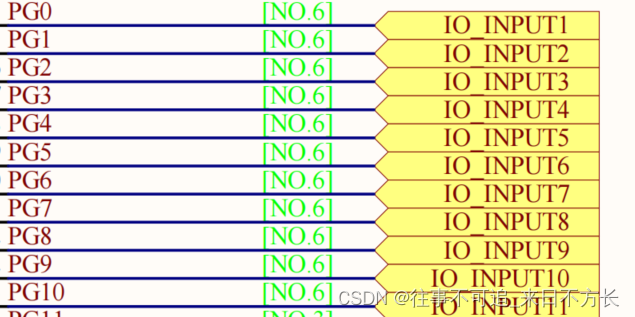

输入：11个输入

PG0 PG1 PG2 PG3 PG4 PG5 PG6 PG7 PG8 PG9 PG10

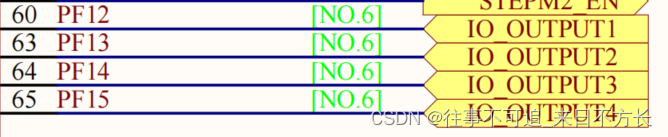

输出：4个输出



PF12 PF13 PF14 PF15

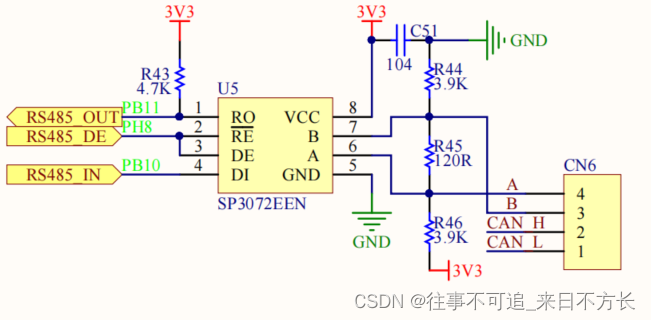

11 RS485模块

 PB10 PB11 服用的串口为：USART3

 RS485接收切换使能：PH8

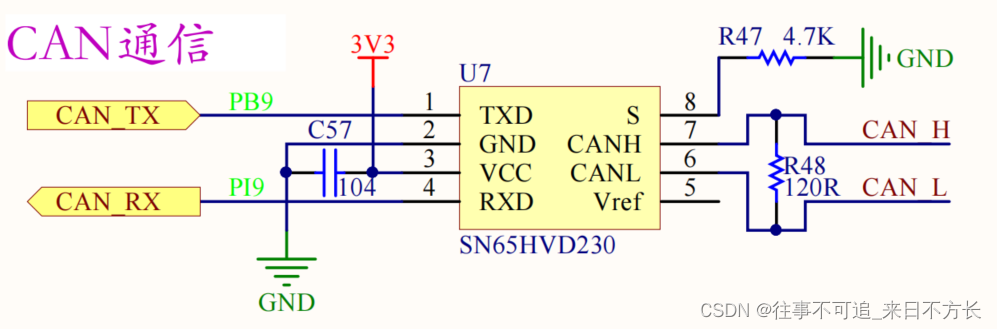

12 CAN模块

PB9 PI9

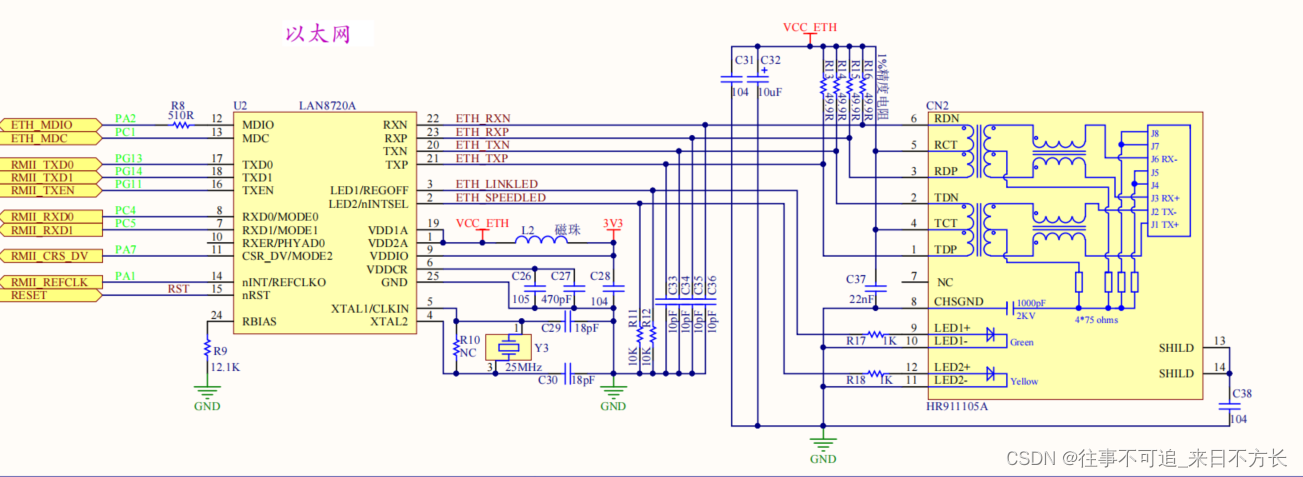

13 网络模块



RESET复位引脚，直接连接开发板的复位引脚，这里不需要进行GPIO的配置；
