ZYNQ在Petalinux系统下双网口同网段的实现

1.开发环境

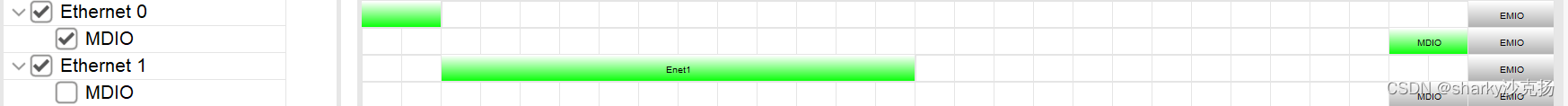

采用了赛灵思zynq xc7z100芯片，外部挂载了两个网口phy芯片（marvell 88e1510），且两个网口phy芯片公用MDIO管脚，bd配置如下：
软件环境采用petalinux进行配置和编译。
我的内核源码采用自己下载的源码linux-xlnx-xilinx-v2018.3，在petalinux-config 中需要配置为本地内核源码。

2.问题说明

系统起来后eth0可以正常的link up，可以ping通，eth1无法link up，显示no phy found或者是cannot found device。

3.问题原因

两片phy公用mdio和mdc，在初始化阶段会通过寄存器reg<0/1>来区分两片，并分别进行配置。

4.解决办法

在system-user.dtsi中增加设备树mdio的描述，我的设备如下：

/include/ "system-conf.dtsi"
/ {
	mdio{
		#address-cells = <1>;
		#size-cells = <0>;
		compatible = "cdns,macb-mdio";
		reg = <0xe000b000 0x1000>;
		clocks = <&clkc 30>,<&clkc 30>,<&clkc 13>;
		clock-names = "pclk","hclk","tx_clk";
		ethernet_phy0:ethernet-phy@0{
			compatible="marvell,88E1510";
			/*device_type = "ethernet-phy";*/
			reg = <0>;
		};
		ethernet_phy1:ethernet-phy@1{
			compatible = "marvell,88E1510";
			/*device_type = "ethernet-phy";*/
			reg = <1>;
		};
	};
};

&gem0{
	status = "okay";
	phy-mode = "rgmii-id";
	local-mac-address = [00 0a 35 00 1e 53];
	phy-handle = <&ethernet_phy0>;
};
&gem1{
	status = "okay";
	phy-mode = "rgmii-id";
	local-mac-address = [00 0a 35 00 1e 54];
	phy-handle = <&ethernet_phy1>;
};

由于petalinux系统中，对mido的默认驱动支持不好需要打一个mido的补丁，在源码根目录下执行：patch -p1 <./0001-net-macb-Add-MDIO-driver-for-accessing-multiple-PHY-.patch
补丁的连接Xilinx官方补丁包，注意补丁的版本和自己linux源码匹配，例如linux-xlnx-xilinx-v2018.3，则需要下载Xilinx_Answer_69132_Files_v2018_3_AR69132_Patch.zip这个补丁包。
完成上面几步后重新编译，祝你编译愉快。
