两电平和三电平逆变器,为何输出相电压分别为五电平和九电平

【两电平和三电平逆变器,为何输出相电压分别为五电平和九电平?? - 优快云 App】

上述文章中,该T型三电平逆变器的相电压确实输出了 九种电平,这与传统T型三电平逆变器的 三电平相电压 不同。以下是关键分析和解释:

仿真模型
T型三电平逆变器仿真模型


1. 传统T型三电平逆变器的相电压

通常,T型三电平逆变器的 相电压(对直流中点O) 仅有 3种电平

这是因为每相开关状态(Sa, Sb, Sc)只能直接输出这三种电平。


2. 为什么此处出现九电平?

在您提供的公式中,相电压(对虚拟中点O’)定义为:
在这里插入图片描述

其中,(Sa, Sb, Sc) 的取值为 -1、0、1,代表每相的开关状态。

关键原因
  • 虚拟中点O’的引入
    这里的 ( UAO} ) 是相电压对 虚拟中点O’(而非直流中点O)的电压。O’的电位由三相开关状态共同决定,导致相电压出现中间电平。
  • 数学组合效应
    通过 ( 2Sa - Sb - Sc ) 的线性组合,27种开关状态中会生成 9种不同的电压值,例如:
    在这里插入图片描述

3. 为什么仿真与理论一致?

  • 仿真中可能直接测量了 相电压对虚拟中点O’ 的波形,而非对直流中点O的电压。
  • 通过27种开关状态的组合计算,确实会得到9种不同的电压值,与数学推导一致。

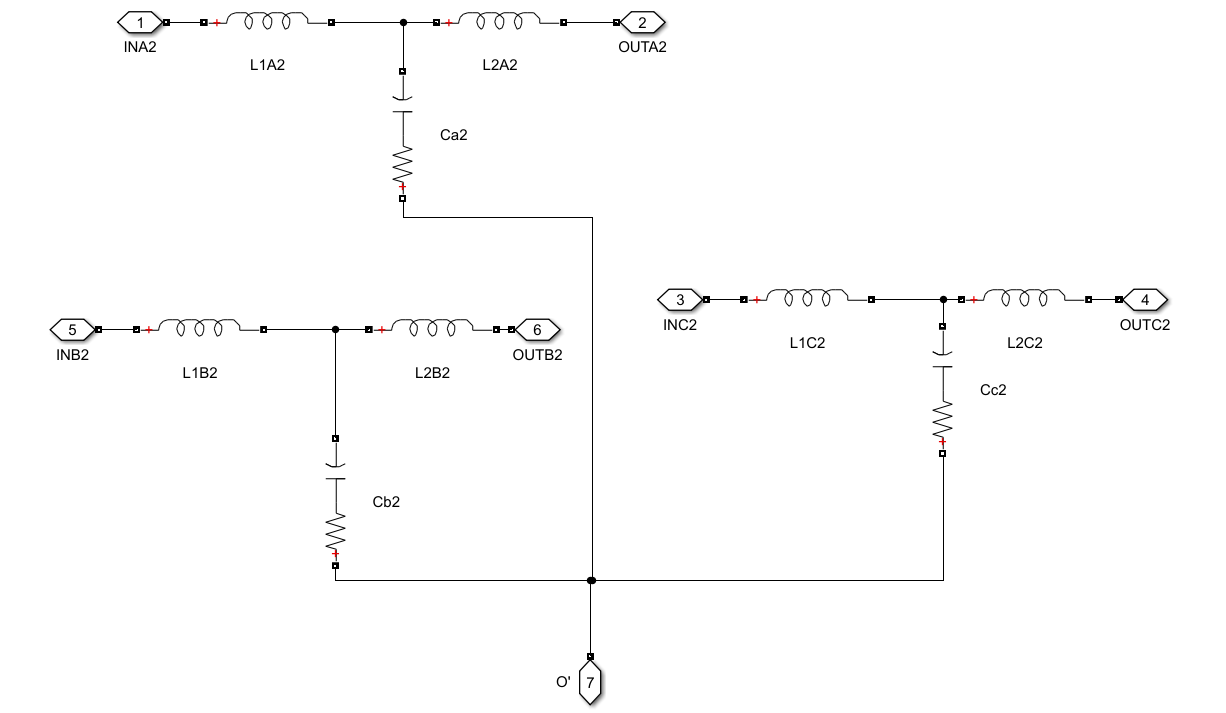

LCL滤波器的虚拟中点O’
在这里插入图片描述

------------------------------------------------------------------------------------------------------------------------------------------------

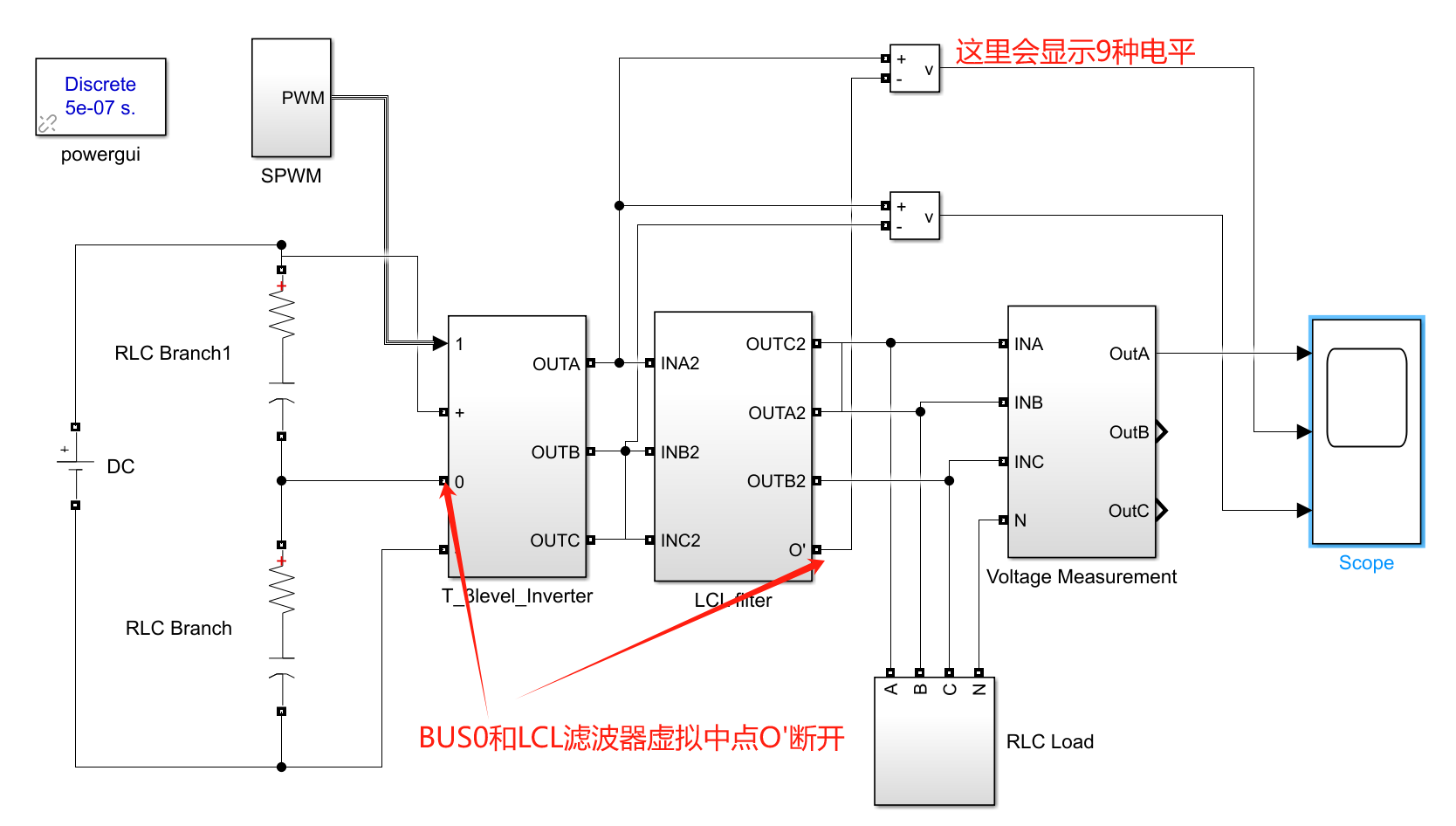

情形1 仿真模型中

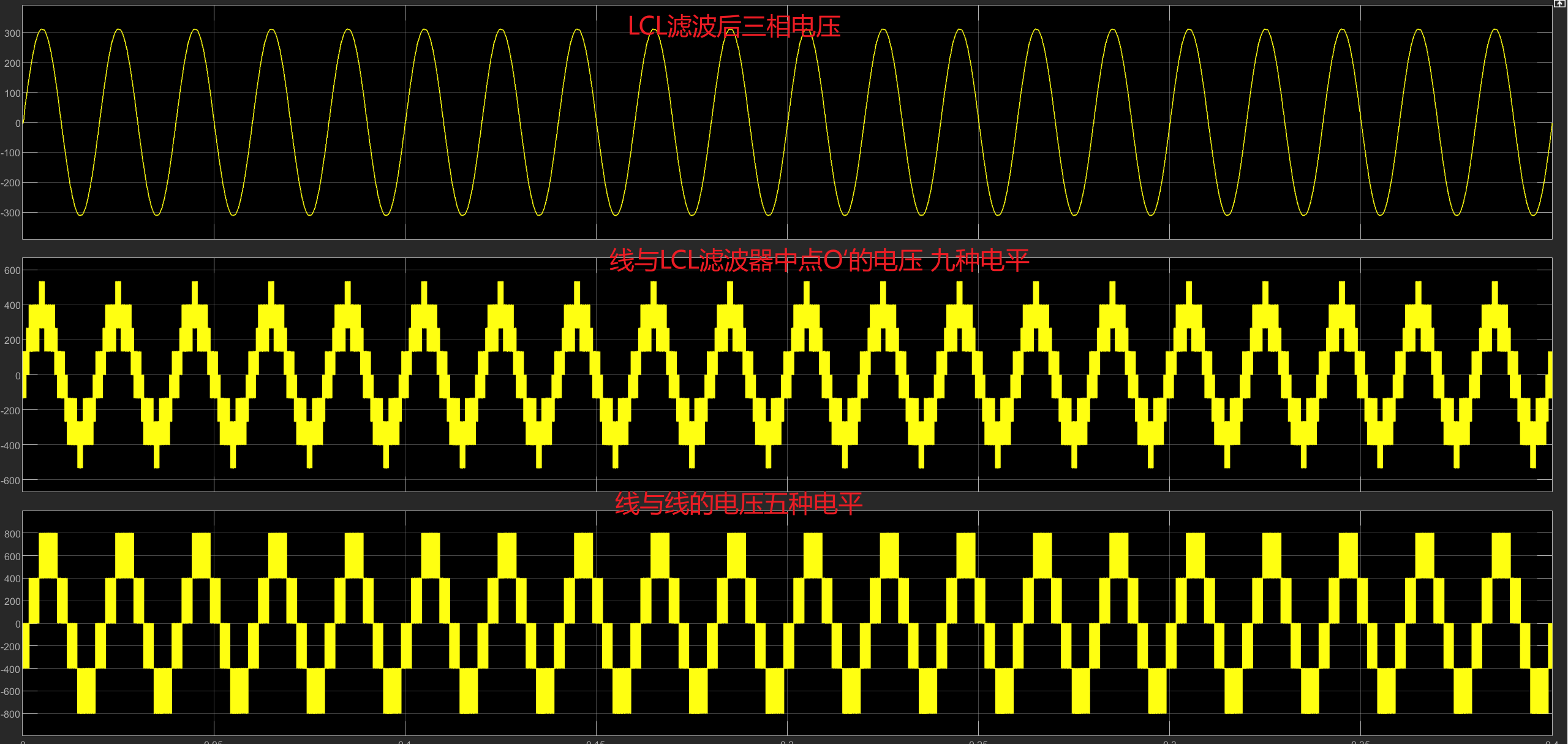

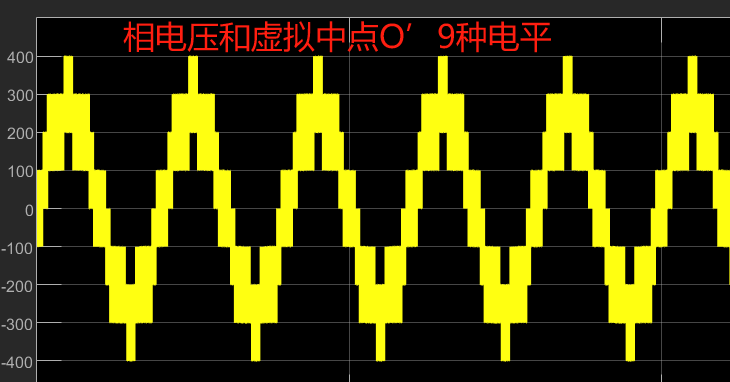

在仿真模型中,如果LCL滤波器的虚拟中点O’和BUS0断开,测试相电压和虚拟中点O’输出会有9种电平;
2/3Udc,1/2Udc,1/3Udc,1/6Udc,0,-1/6Udc,-1/3Udc,-1/2Udc,-2/3Udc,如果直流侧为600V,可得到九电平分别为:400,300,200,100,0 -100,-200,-300,-400

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
------------------------------------------------------------------------------------------------------------------------------------------------

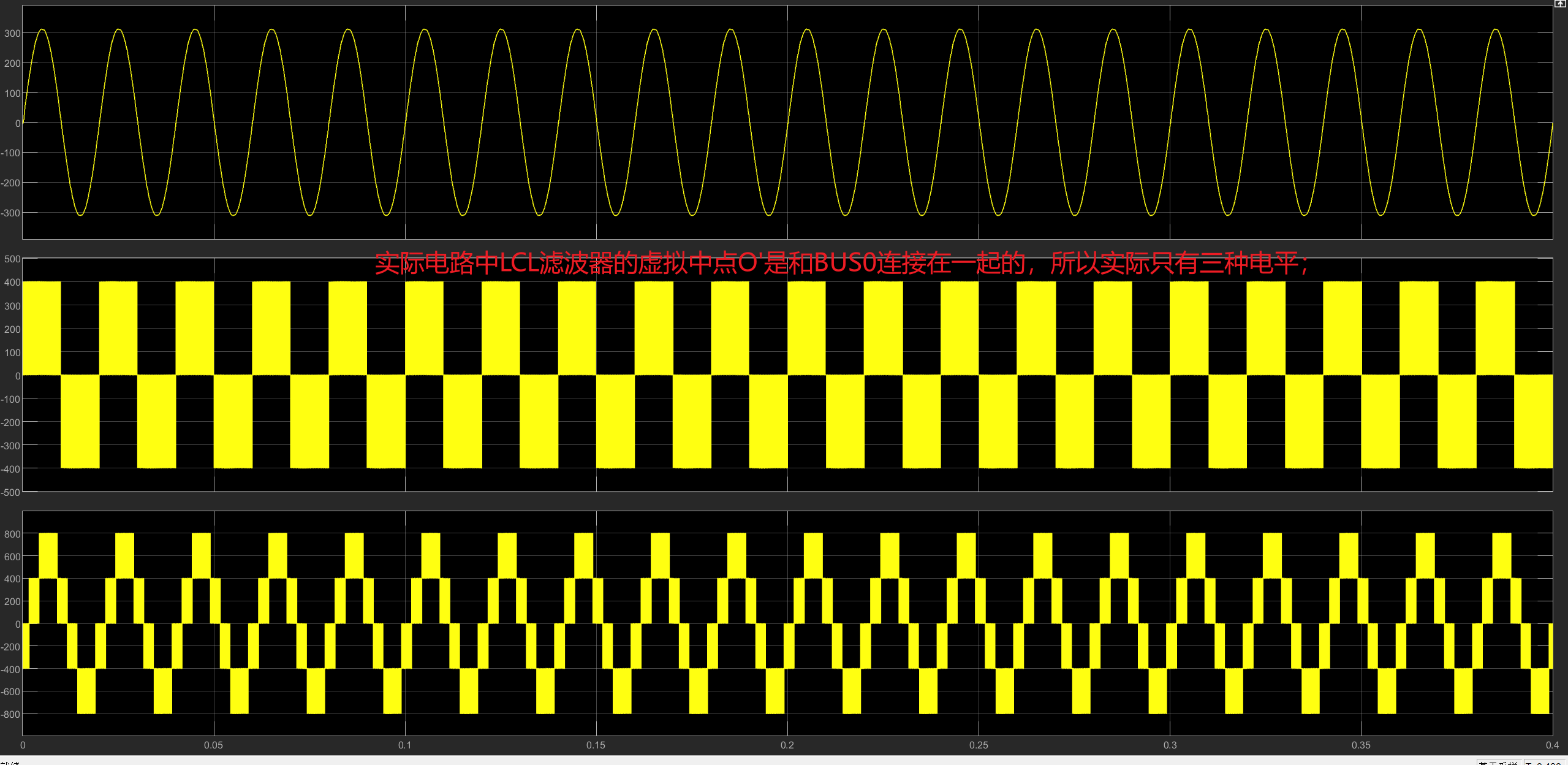

情形2 实际电路中

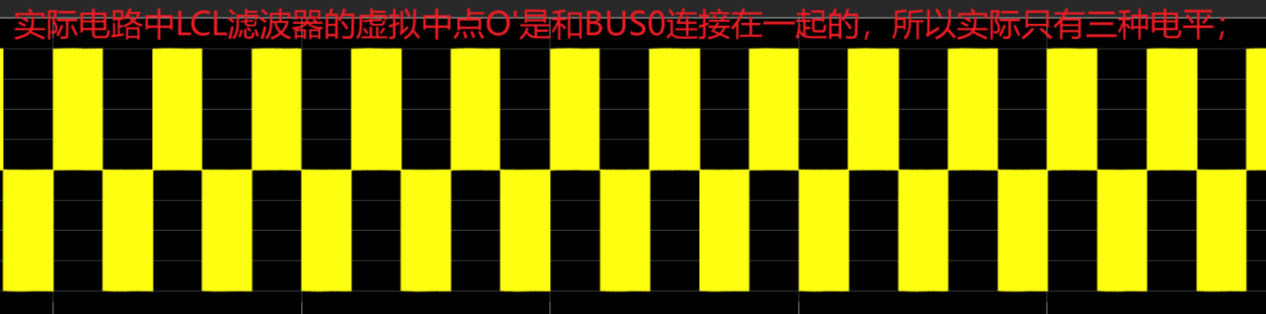

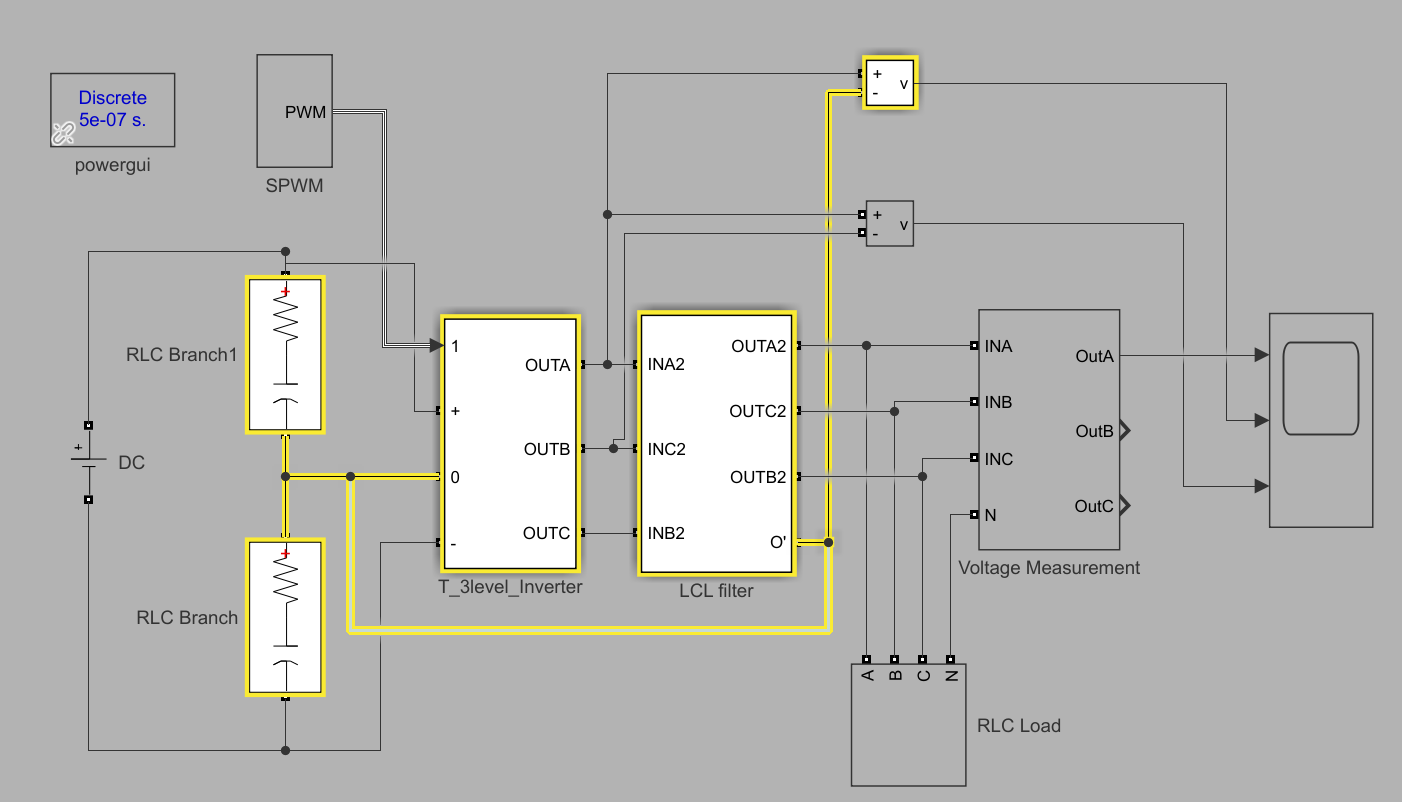

实际电路中LCL滤波器的虚拟中点O’是和BUS0连接在一起的,所以实际相电压只有三种电平;

在这里插入图片描述


在这里插入图片描述
在这里插入图片描述
------------------------------------------------------------------------------------------------------------------------------------------------

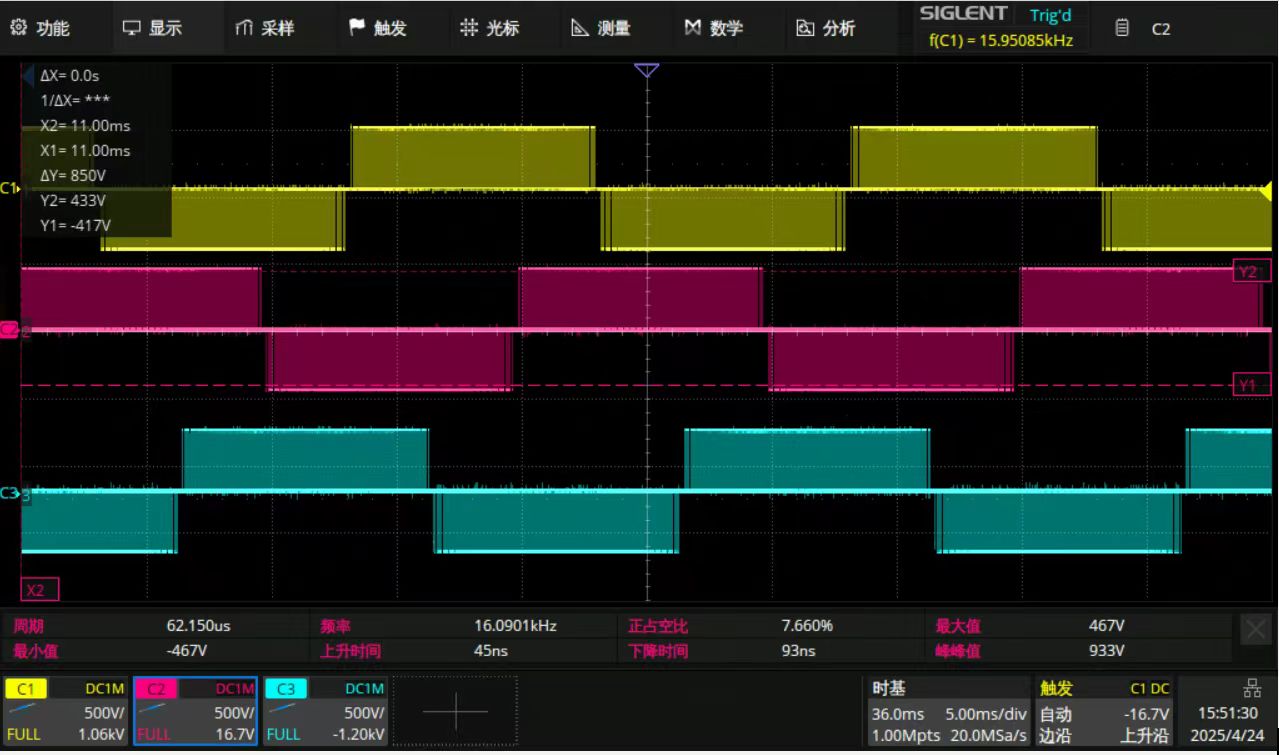

使用实际的T型三电平逆变器,测试ABC三相与BUS0之间实际的波形 , 有三种电平:

在这里插入图片描述
------------------------------------------------------------------------------------------------------------------------------------------------

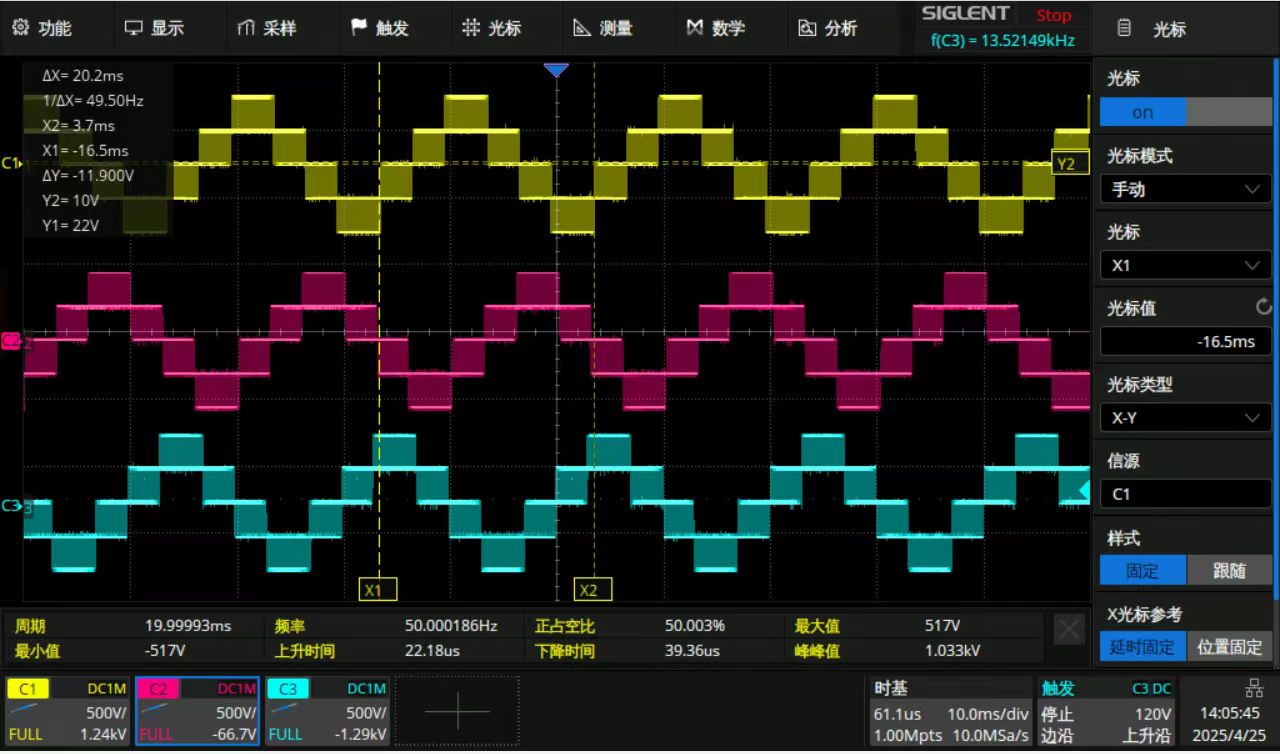

使用实际的T型三电平逆变器,测试AB BC CA 线线之间实际的波形 ,有五种电平:
在这里插入图片描述
在这里插入图片描述
