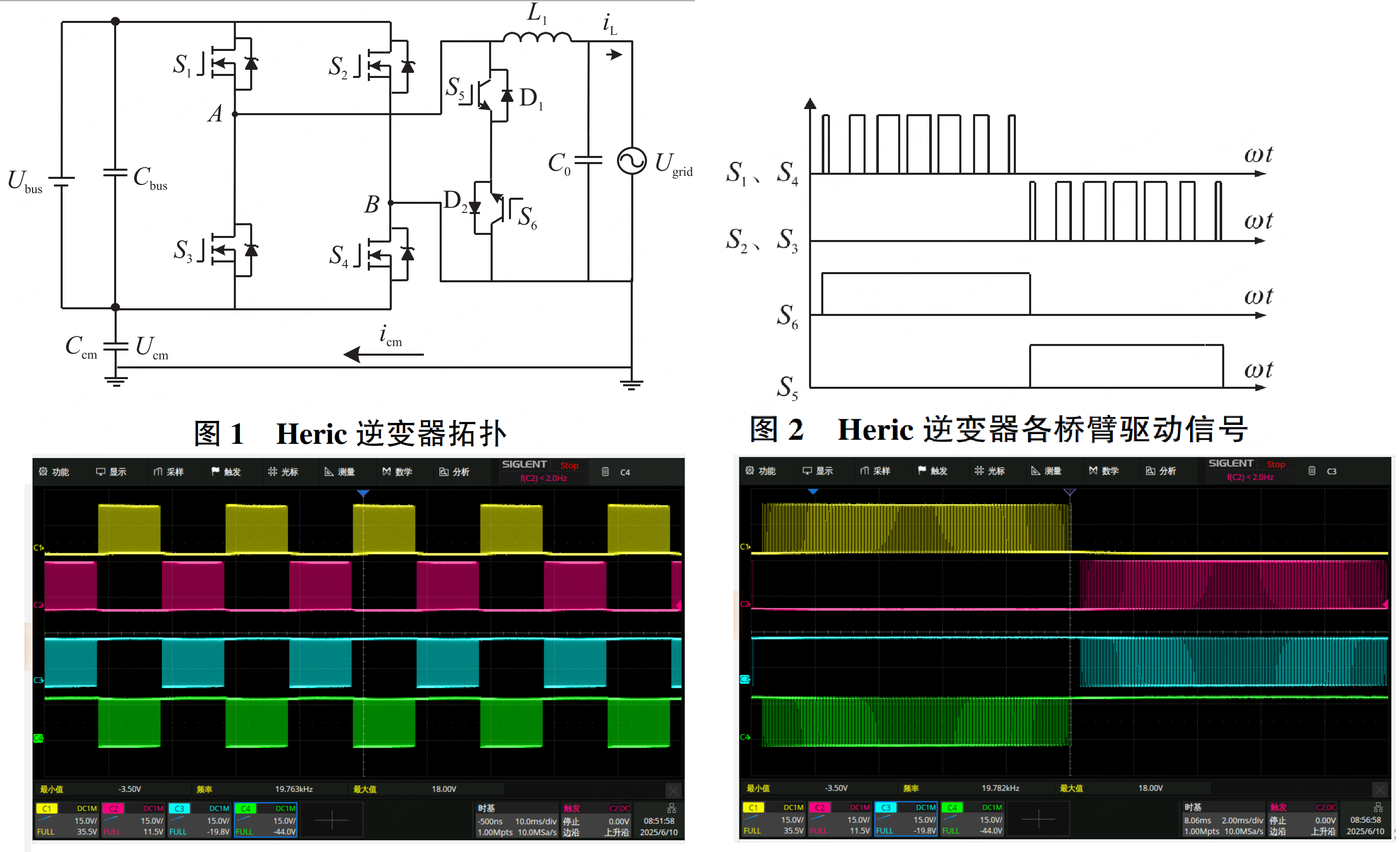

HERIC逆变器电路原理及其驱动信号

由于UCM电压为常量，电压没波动，所以电容CM没有充放电现象，也就不会有电流流过电容。只有波动的电压即交流电才能流过电容产生电流。

实际波形如下图所示：
S6常开时，S5为占空比开关，与S1为互补状态，目的是为了减少开关损耗 ，若S5不开，需要通过其体二极管续流损耗较大；另外由于PWM必须为互补输出，无法单独输出PWM，所以让S1 S5互补；S2 和S6互补；

滤波电感可以用两个L1+L2，两个总感值和单个电感的感值一样大；
用一个的话感值比较大，电感体积较大，所以分成两个小体积的。
