减缓米勒效应的方法

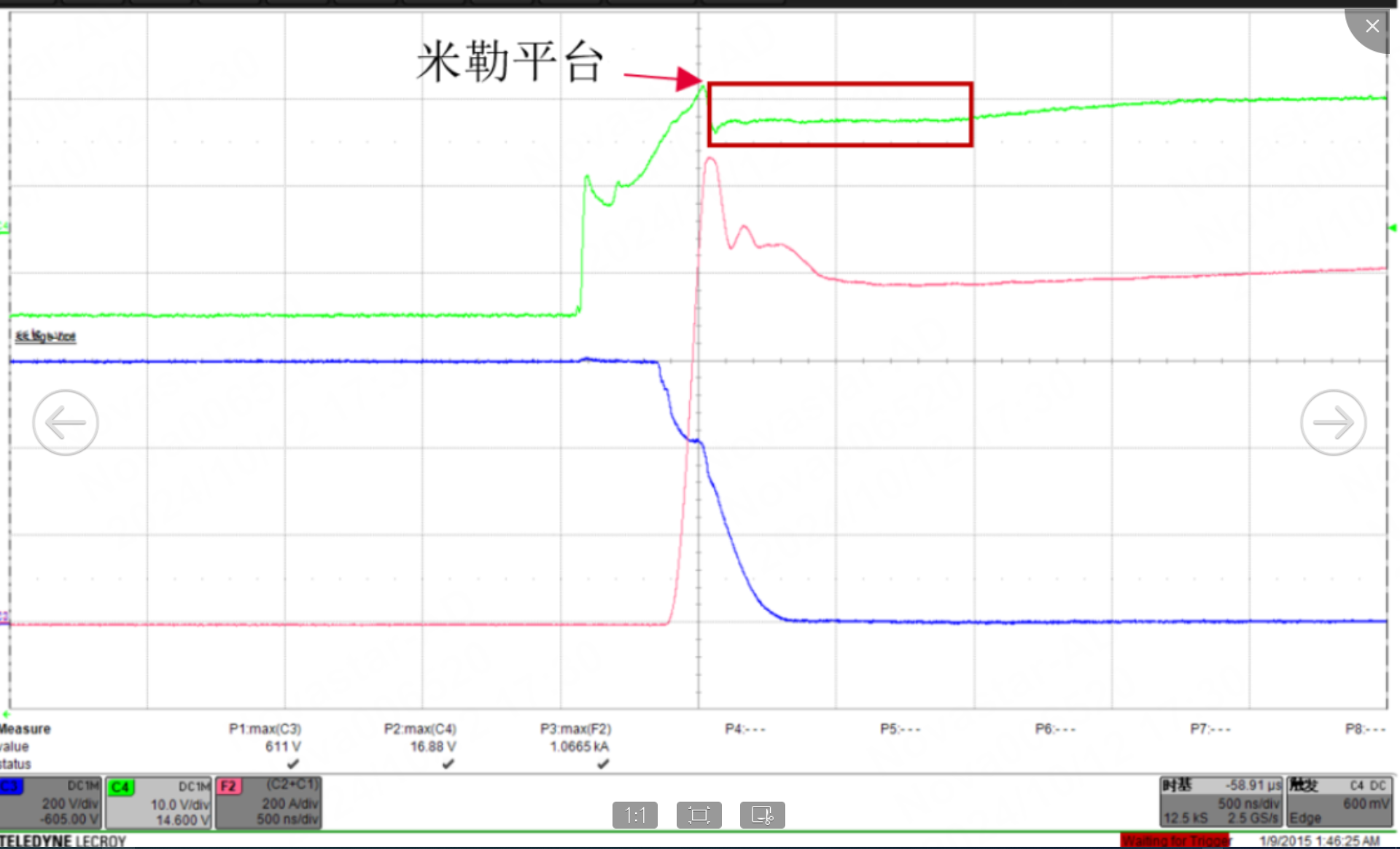

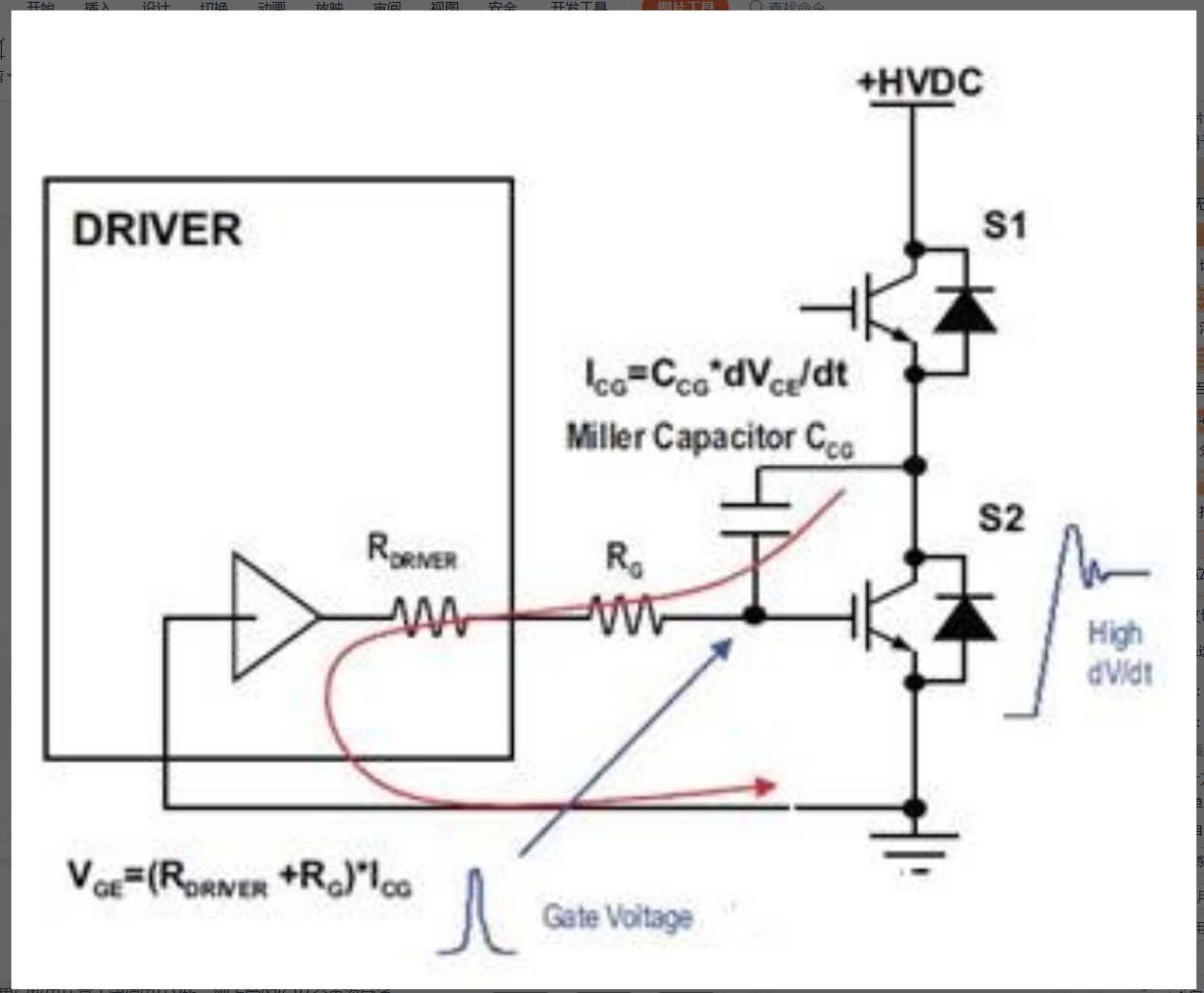

上管IGBT(S1)在导通时,S1处于半桥拓扑,此时S1会产生一个变化的电压dV/dt,这个电压通过下管IGBT(S2)。电流流经S2的寄生米勒电容CCG、栅极电阻RG和内部驱动栅极电阻RDRIVER。这个产生的电流使门极电阻两端产生电压差,这个电压如果超过IGBT的门极驱动门限阈值,将导致寄生导通。
减缓米勒效应的方法:

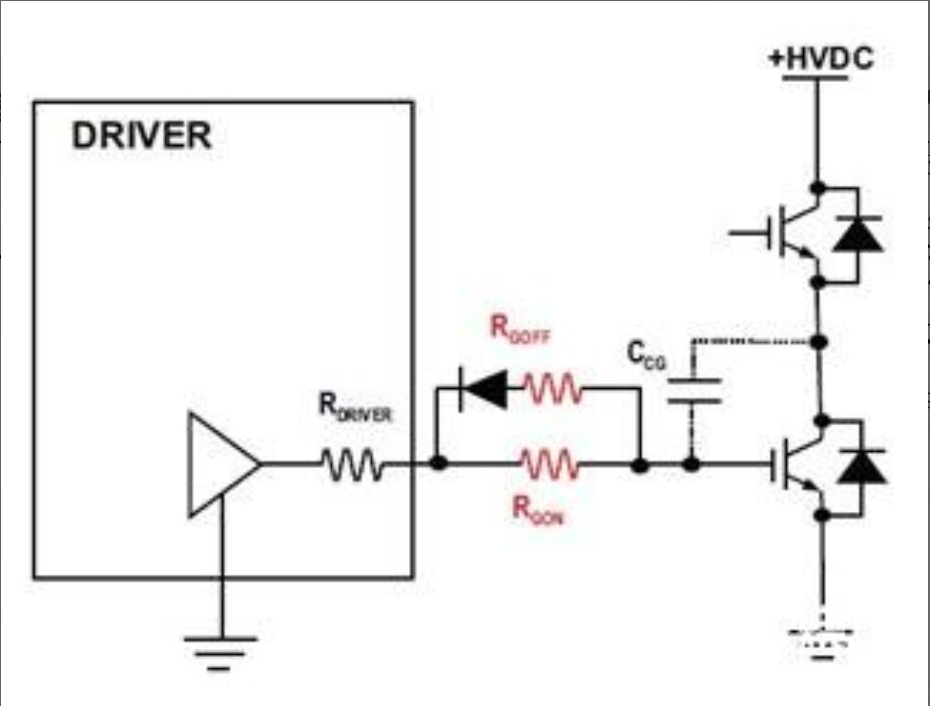

①选择合适的门极驱动电阻RG
在这里插入图片描述

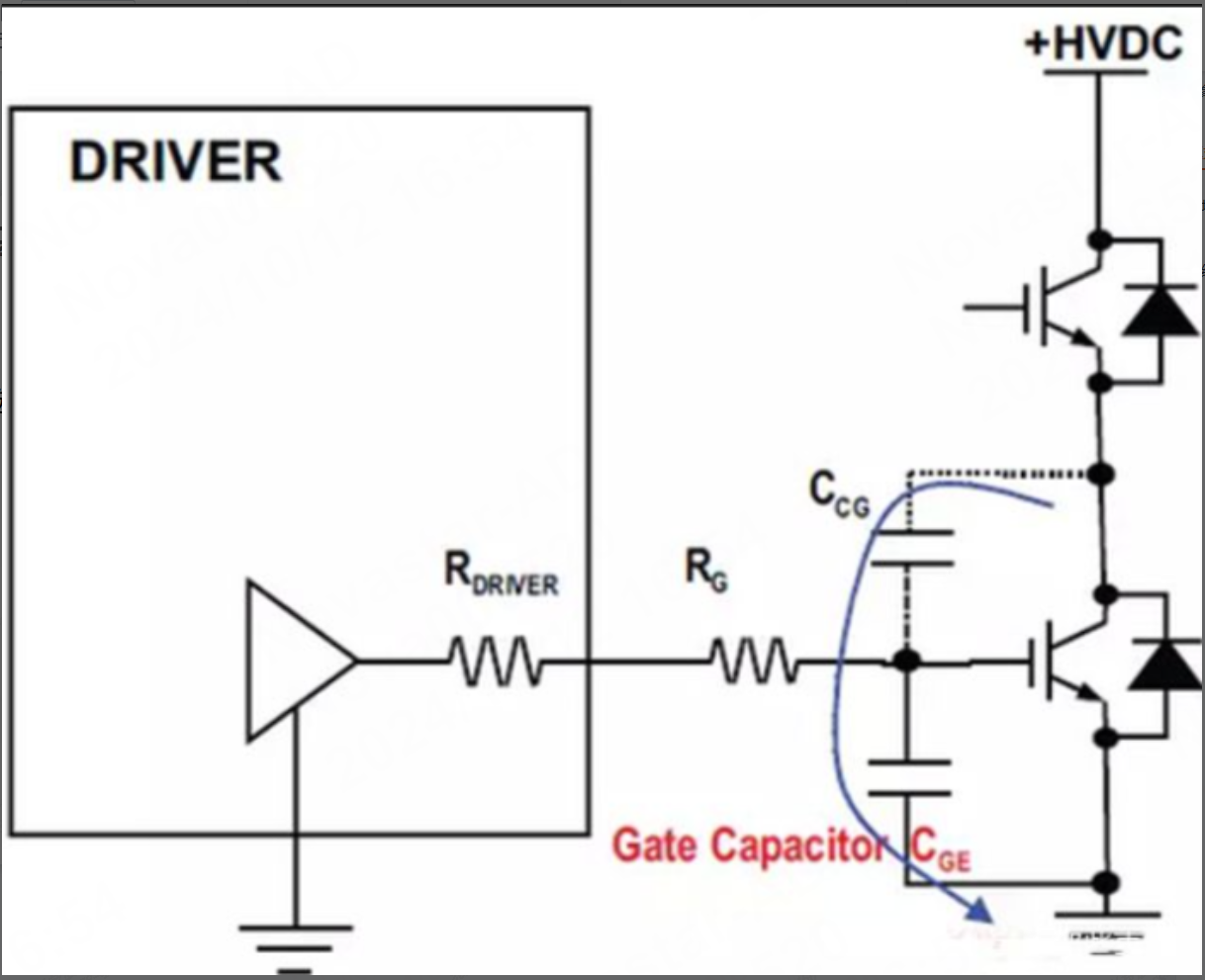

②在门极G和射极E之间增加电容
在这里插入图片描述

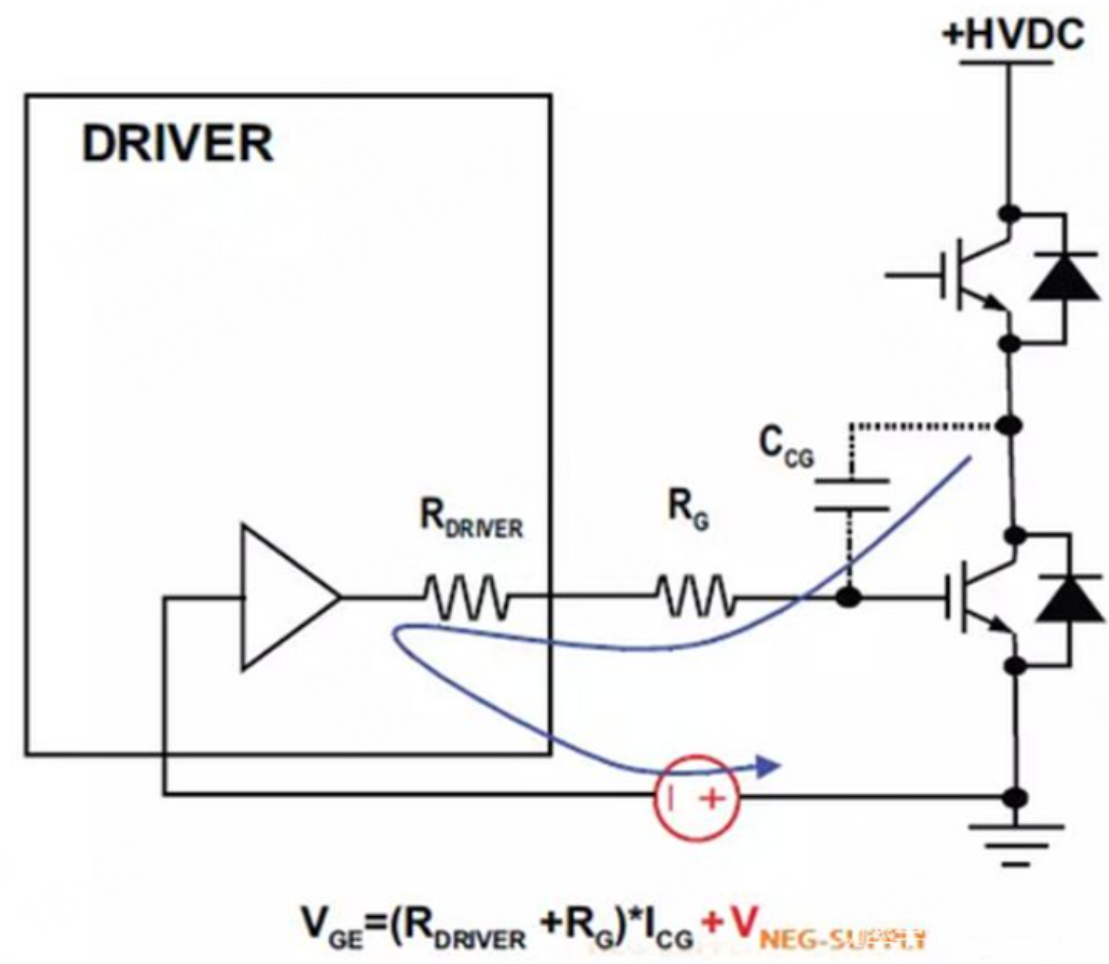

③采用负压驱动
在这里插入图片描述

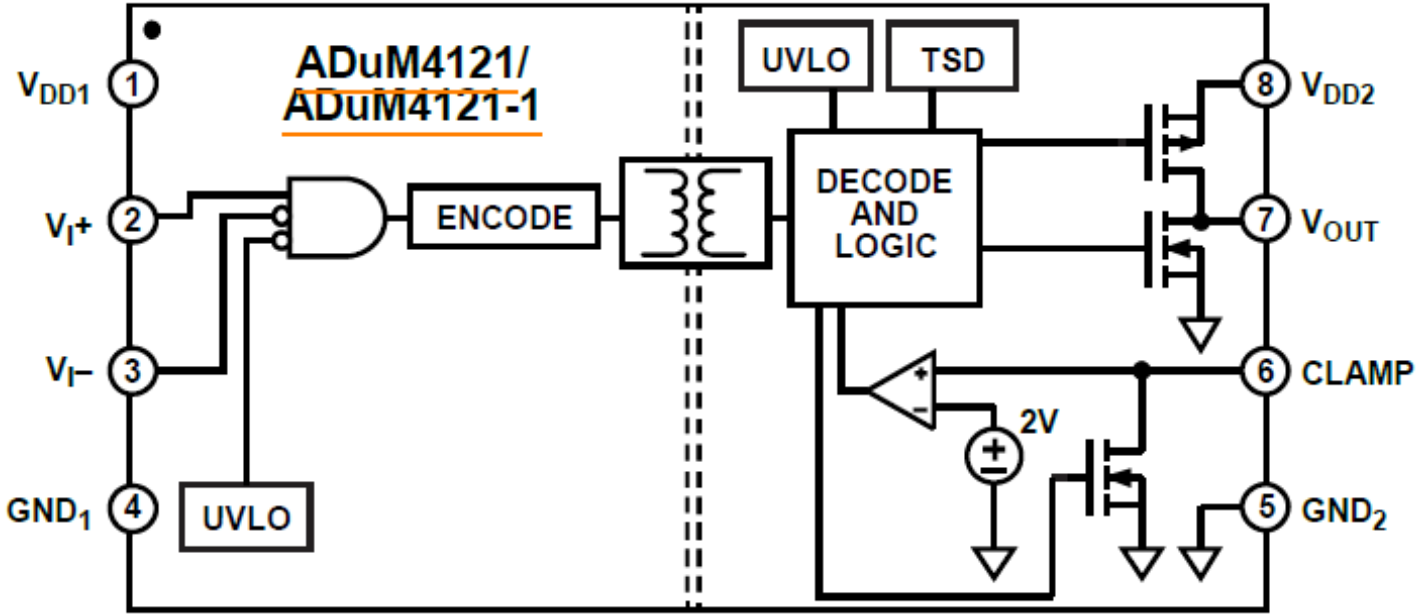

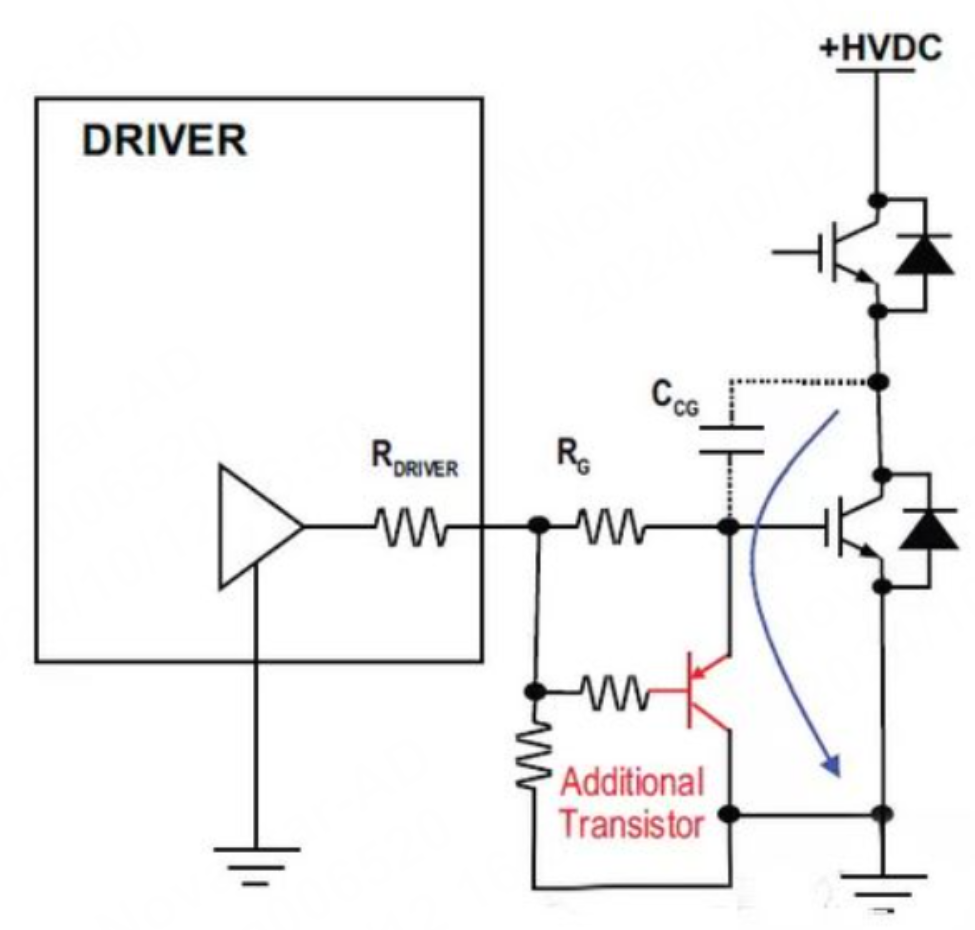

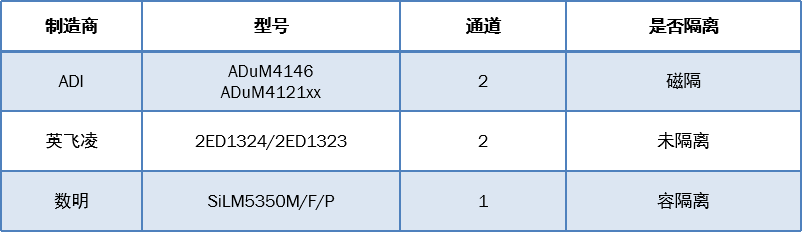

④门极有源钳位
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

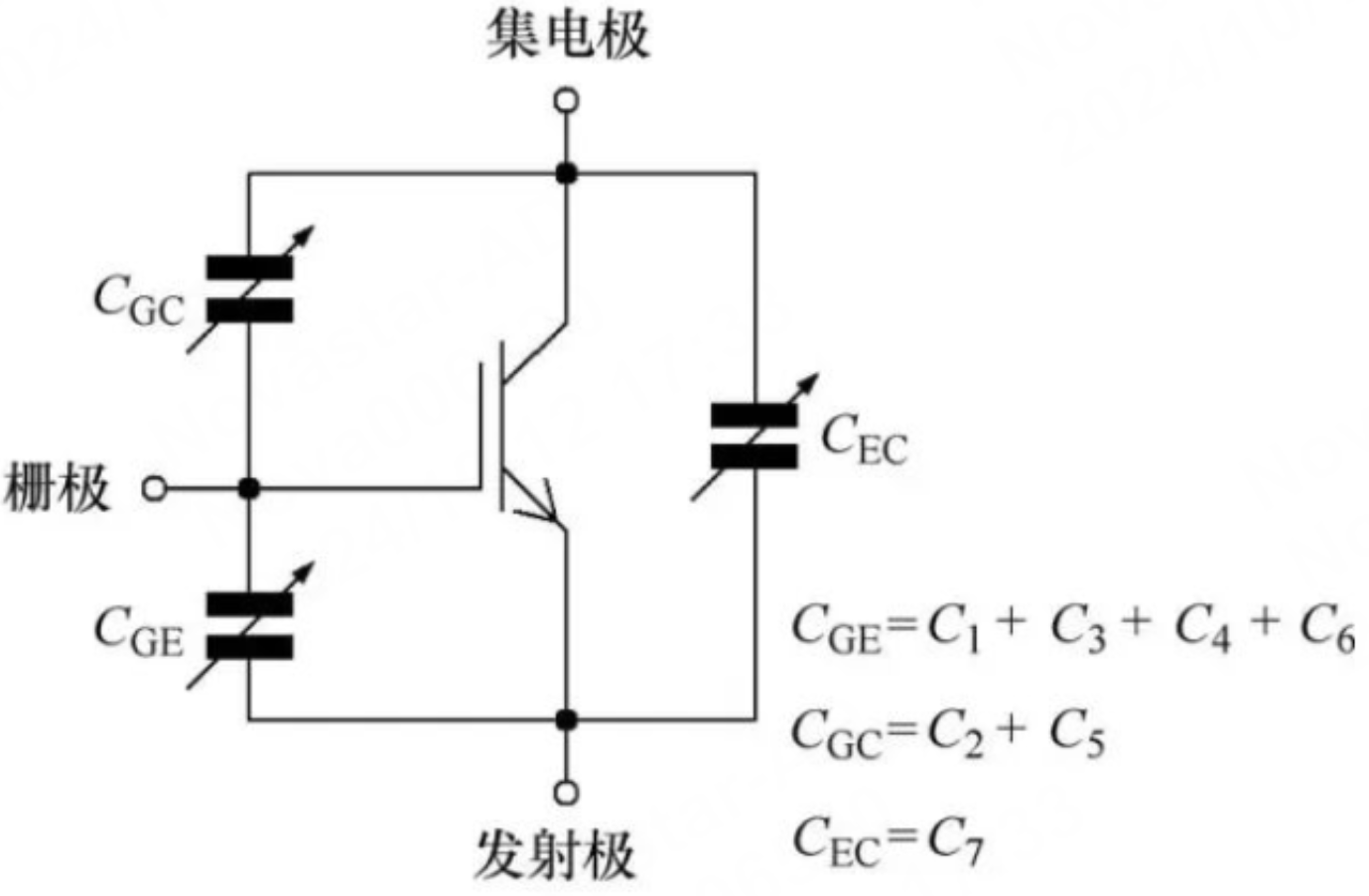

器件方面:
选择低米勒电容的器件
选择高阈值电压的器件
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
