unity Navigation NavMeshObstacle、AreMask、updatePoaition nextPosition

最新推荐文章于 2024-05-22 19:34:48 发布
最新推荐文章于 2024-05-22 19:34:48 发布
阅读量885 收藏 2
点赞数
CC 4.0 BY-SA版权
分类专栏： unity笔记 文章标签： Navigation  NavMeshObstacle 障碍物
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ysong0913/article/details/95041224
本文介绍了Unity中的NavMeshObstacle组件，如何在无需Collider的情况下创建障碍物。主要内容包括：设置障碍物形状、大小、雕刻选项、移动阈值和静态雕刻等参数。此外，还讲解了Area Mask的配置，动态改变游戏对象的层级，并讨论了导航质量、速度、加速度等关键属性。特别强调了agent.updatePosition和nextPosition的使用，以及在动画和寻路中的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

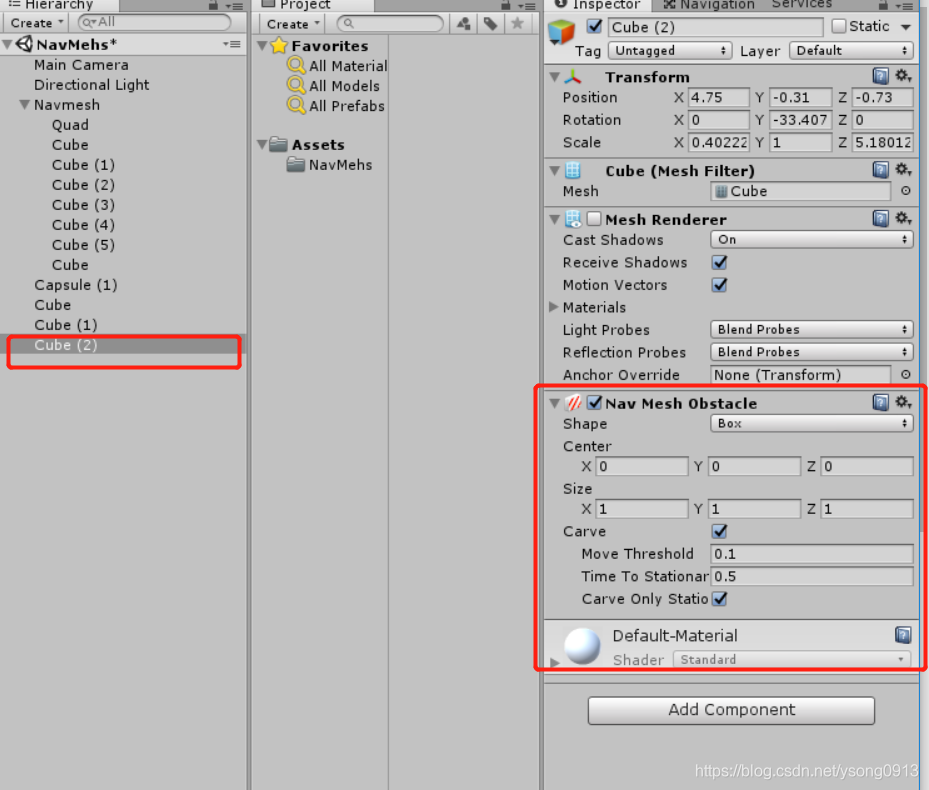

将障碍物添加NavMeshObstacle组件，可无需添加Collider组件

Shape：生成的Obstacle形状

center：控制中心 类似Collider

size:大小  类似Collider

Carve:是否雕刻  只有当勾选此选项后  Player才会重新计算路线，越过此障碍物寻找最近路线，否则，会将Player卡在障碍物位置

MoveThreshold: 移动范围的大小。移动的Obstacle,当移动范围＜此数值时，是不会重新计算生成ObstacleMesh的，可根据需求修改此数值

TimeToStationar:时间数值。当移动Obstacle时，延迟多长时间后再生成ObstacleMesh，进行路径计算。

CarveOnlyStatio：当勾选此选项表示只有在障碍物静止下来之后才进行ObstacleMesh的计算

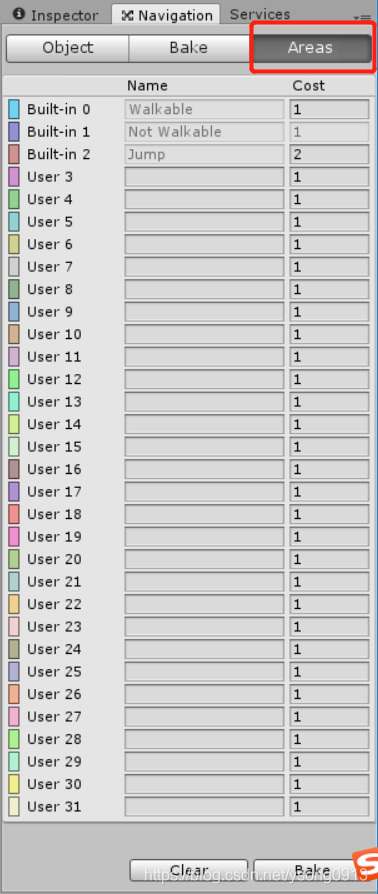

Area：设置可通过的层

对应面板中的

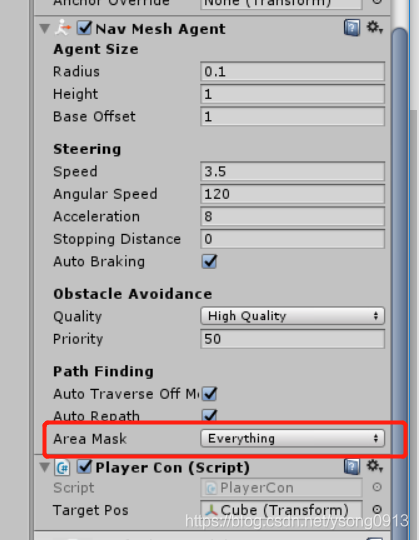

Area Mask:游戏对象可通过的网格区域

代码动态设置层级
