本文介绍了如何在Cubemx中配置SPI接口以发送5字节数据，关注CPOL和CPHA设置，并详细分析了波形逻辑2中的时序，展示了数据高位低位顺序及0x01的正确解析。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

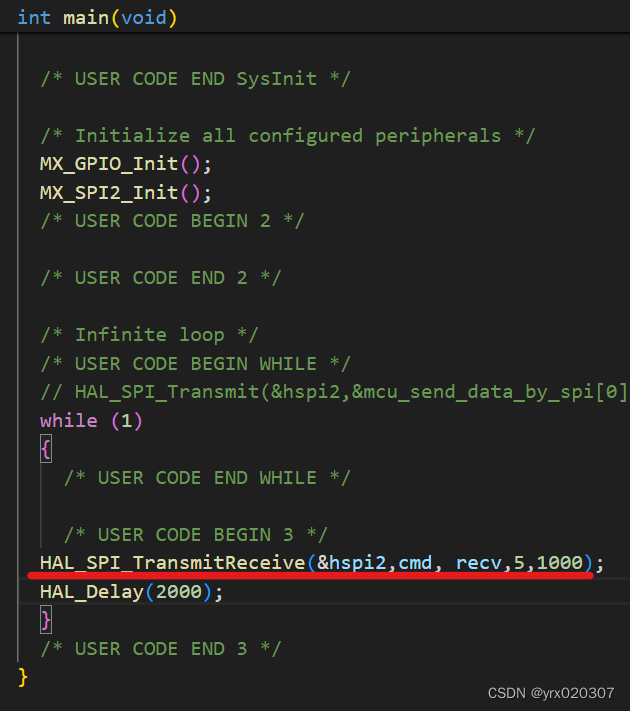

一，cubemx配置好后，使用spi接口发送数据；
发送5个字节：1，2，3，4，5；
第1个字节：1；
第2个字节：2；
第3个字节：3；
第4个字节：4；
第5个字节：5；
在这里插入图片描述

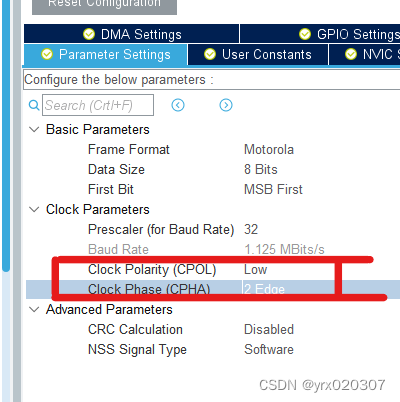

注意：

CPOL=0，（SCL=0时空闲）
CPHA=1，（第二个边沿采样，第一个边沿发送）
