CI520 国产13.56MHz非接触式读写器NFC读卡芯片替代CV520

原创

已于 2022-12-19 13:58:20 修改 · 668 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#CI520 #替代兼容CV520 #国产CV520 #国产MFRC520 #替代CV520

于 2022-07-21 17:26:59 首次发布

Ci520是一款13.56MHz的非接触式读写器芯片，支持ISO/IEC14443A/MIFARE协议，适用于智能门锁和NFC手机开锁。该芯片高度集成，内置发送器和接收器，可直接驱动天线，最大操作距离达50mm，支持SPI接口，最高通信速率为848kBd，具备低功耗和灵活中断模式等功能，广泛应用于智能三表、工业控制等领域。

Ci520简介

Ci520是高度集成的，工作在 13.56 MHz 的非接触式读写器芯片，阅读器支持 ISO/IEC 14443 A/MIFARE，支持读A卡（CI521支持读A/B卡），可做智能门锁、读手机模拟卡（NFC）开锁等应用。无需外围其他电路，Ci520 的内部发送器可驱动读写器天线与 ISO/IEC 14443 A/MIFARE 卡和应答机通信。接收器模块提供一个强大而高效的电路，用以解调译码 ISO/IEC 14443 A /MIFARE 兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A 帧和错误检测功能（奇偶和 CRC）。
Ci520 支持MIFARE产品。支持非接触式通信，与 MIFARE 系列双向通信速率高达 848 kBd。提供 SPI（串行外设接口）主机接口。

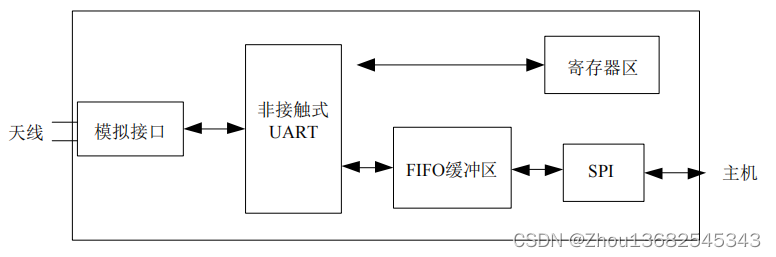

简化结构框图

结构框图
模拟接口处理模拟信号的调制解调。非接触 UART 处理与主机合作通信的协议要求。FIFO 缓冲区保证主机和非接触式 UART 之间快速方便的通信。
配备 SPI 主机接口满足用户需求。

芯片特性

PIN对PIN替代CV520，软硬件兼容

● 高度集成的模拟电路，解调和译码响应
● 带缓冲的输出驱动器，使用最少的外围元件与天线连接
● 支持 ISO/IEC 14443 A/MIFARE
● 读写器模式的操作距离取决于天线的尺寸和圈数, 典型操作距离为 50 mm，
● 读写器模式下支持 MIFARE 系列卡
● 支持 ISO/IEC 14443 A/Mifare 更高速率通信，最高达 848 kBd
● 支持 SPI 接口，通信速率高达 10 Mbit/s
● 64 字节发送和接收
