GL3510-52低功耗4端口USB3.1 Gen1 Hub3.1控制器集线器芯片

---

GL3510简介

GL3510 是 4 端口 / 2 端口低功耗可配置集线器控制器，符合 USB 3.1 规范。该芯片集成了 Genesys Logic 自研的 USB 3.1 Gen 1 超高速收发器物理层（PHY）和 USB 2.0 高速 PHY，支持超高速（Super Speed）、高速（Hi-Speed）和全速（Full-Speed）USB 连接，并完全向后兼容所有 USB 2.0 和 USB 1.1 主机设备。

功能特性

GL3510 内置 5V 转 3.3V 和 5V 转 1.2V 稳压器，可节省物料清单（BOM）成本并简化 PCB 设计，其核心特性包括：

1. 端口配置灵活性：支持 4 端口或 2 端口可配置模式，各端口独立数据流控制;
2. 高速传输性能：USB 3.1 Gen 1 超高速（5Gbps），兼容 USB 2.0 高速（480Mbps）/ 全速（12Mbps）；
3. 低功耗设计：典型待机功耗 < 5mW，支持选择性挂起（Selective Suspend）功能；
4. 集成电源管理：内置高效率 LDO 稳压器，无需外部 3.3V/1.2V 电源；
5. 系统设计优化：减少外围元件数量，节省 PCB 空间，降低整体方案成本。

芯片特性

符合 USB 3.1 Gen 1 规范
• 上游端口支持超高速（SS）、高速（HS）和全速（FS）传输，下游端口支持 SS、HS、FS 和低速（LS）传输
• 1 个控制管道和 1 个中断管道
• 完全向后兼容 USB 2.0/1.1 规范
全端口快充功能
• 符合 USB 电池充电规范 v1.2，支持 CDP（充电下行端口）、DCP（专用充电端口）和 ACA-Dock 协议
• 下游端口可从标准下行端口（SDP）动态切换为 CDP 或 DCP
• 支持无上游 VBUS 时为下游设备充电（适用于壁式充电器应用）
• 上游端口支持同时为支持 ACA-Dock 或专有协议的便携设备充电及数据通信
• 兼容 Apple 1A/2.1A/2.4A 及 Samsung Galaxy 系列快充协议
片上 8 位微处理器
• RISC 类架构
• USB 优化指令集
• 单周期指令执行（最大）
• 性能：12.5MHz 时钟下可达 12MIPS（最大）
• 内置 256 字节 RAM、20K 字节内部 ROM 及 24K 字节 SRAM
• 单事务转换器（TT）架构
高级电源管理与低功耗设计
• 支持 USB 3.1 U0/U1/U2/U3 电源管理状态
• 支持 USB 链路电源管理（LPM）L0/L1/L2
• 支持低功耗活动状态切换
可配置功能
• 可配置充电端口参数
• 支持复合设备模式（下游端口不可移除配置）
灵活的设计
• 支持聚合物保险丝 / 电源开关
• 自供电与总线供电模式自动切换
• 支持每个特定端口的电气调谐
• 允许下游端口连接最多 8 台设备，4 个 USB3.1 不可拆卸设备搭配 4 个
• USB2.0 不可拆卸设备或外露端口
低物料清单成本
• 单个外部 25MHz 晶体 / 振荡器时钟输入
• 内置上游端口 1.5KΩ 上拉电阻和下游端口 15KΩ 下拉电阻
• 集成 5V 转 3.3V 和 5V 转 1.2V 稳压器

应用场景

独立 USB 集线器 / 扩展坞
USB 壁式充电器

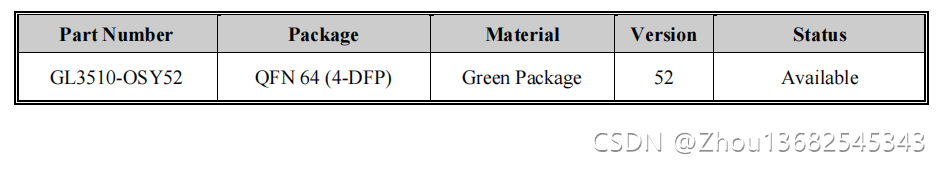

GL3510-OSY52
