DP1363F国产兼容替代RC663/CLRC663支持ISO15693/18092等多协议远距离NFC射频前端芯片

---

DP1363F简介

DP1363F是高度集成的收发器芯片，用于13.56Mhz的非接触式通讯。DP1363F收发器DP1363F支持下列操作模式
• 兼容替代CLRC663/RC663
• 读写模式支持 ISO/IEC 14443A/MIFARE
• 读写模式支持 SO/IEC 14443IB
• JIS X 6319-4 读写模式支持（等效于FeliCa1方案）
• 相应于 ISO/IEC 18092 的被动发起方模式
• 读写模式支持 ISO/IEC 15693　(识读距离可达1M+)
• 读写模式支持 ICODE EPC UID/EPC OTP
• 读写模式支持 ISO/IEC 18000-3 mode 3/ EPC Class-1 HF

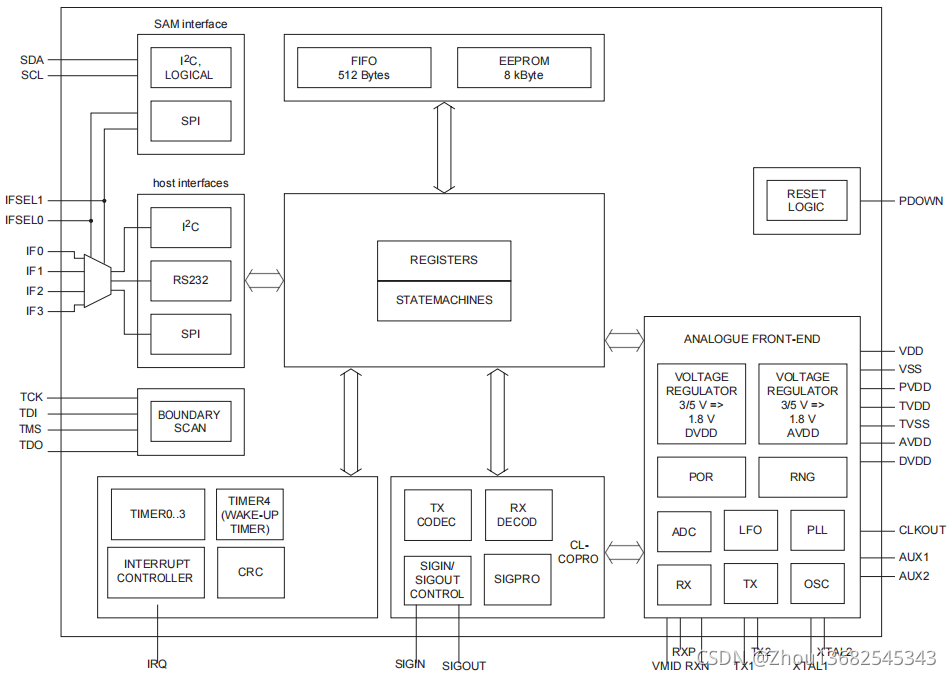

功能结构框图

DP1363F芯片特性

• 兼容替代CLRC663
• 高射频输出功率的前端IC，传输速度高达848 kbit/s
• 支持ISO/IEC 14443A/MIFARE，ISO/IEC 14443B和FeliCa
• 相符于ISO/IEC 18092的P2P被动发起方模式
• 支持ISO/IEC 15693，ICODE EPC UID和ISO/IEC 18000-3模式3/ EPC Class-1 HF
• 以读写模式支持MIFARE经典加密
• 低功耗卡片检测
• 符合“EMV非接触式协议规范V2.0.1“所要求的发射功率
• 天线连接仅需用用最少量的外部元件
• 支持的主机接口：
　– SPI高达10 Mbit/s
　– I2C总线接口，高速模式可达400 kBd，超高速模式则可高达1000 kBd
　– RS232串行UART，最高至1228.8 kBd，电压水平由引脚电源电压决定
• 独立 I2C总线接口用于连接安全访问模块（SAM）
　– 512字节大小的FIFO缓冲器提供最高通信性能
　– 灵活和高效的省电模式，包括断电模式，待机模式和低功耗卡片检测
• 由27.12 MHz晶振源通过集成的PLL产生系统时钟，从而节省成本
• 3.3V 至 5V 的电源
• 多达8个可自由编程的输入/输出引脚
• 与ISO/IEC 14443A/MIFARE卡的读写通信模式典型操作距离可达12厘米，取决于天线的尺寸和调谐

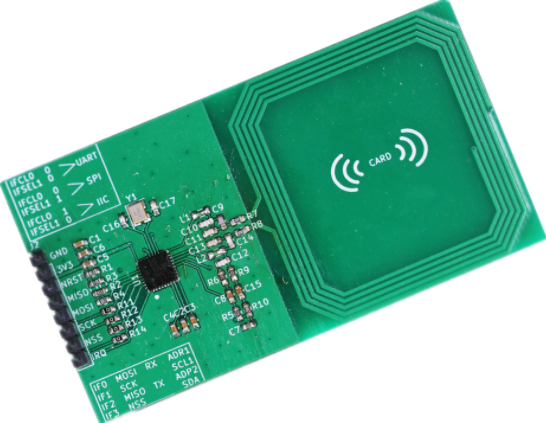

DP1363F开发板

.
(提供SDK及技术支持)

有源通信方案

1. 发起设备发送命令
   发起设备生成13.56 MHz的载波场，使用振幅偏移(ASK)调制来发送命令，然后关闭载波场。
2. 目标设备响应
   一旦发起设备关闭载波场，目标设备会生成自己的载波场并使用ASK调制来发送响应。
   （为避免冲突，只有发送设备会发射电磁场。发送/接收角色可以根据需要互换，以支持交易）　
   　
   .

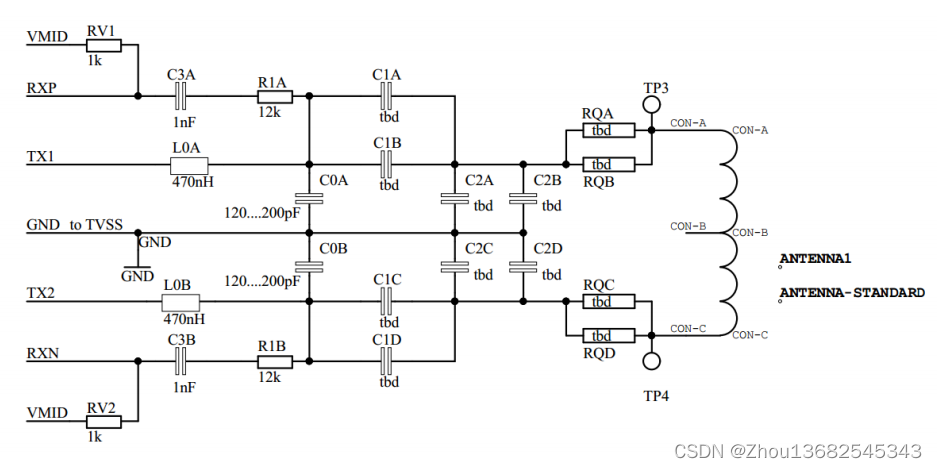

参考原理图

应用领域

◆ 工业控制
◆ 智慧城市
◆ POS终端
◆ 智能家居
◆ 游戏设备
◆ 门禁读卡器
