结合实际详细介绍PPPoE的配置（一）

1 原理介绍

       点对点协议（Point-to-Point Protocol，PPP）是因特网上广泛使用的数据链路层协议，用于点对点的链路。它用于通过电话线拨号接入因特网的线路，同时在路由器与路由器连接的线路上也大量使用PPP协议。典型的ADSL中，使用的是由PPP与其他的协议共同派生出符合宽带接入要求的新的协议PPPoE。

       数字用户线路DSLDigital Subscriber Line)是以电话线为传输介质的传输数字信号的技术,人

们通常把所有的DSL技术统称为xDSL, x代表不同种类的数字用户线路技术。目前比较流行的宽

带接入方式为ADSL, ADSL是非对称DSL技术,使用的是PPPOE (PPPover Ethernet)协议。

       PPP协议给出了在串行链路上封装数据报的方法，同时还包括了链路控制协议（Link Control Protocol，LCP）和一组网络控制协议（Network Control Protocol，NCP）。LCP用来建立、配置和测试数据链路，NCP用来建立两端网络层的连接，协商网络层的选项和传递网络层数据。

       PPPOE协议通过在以太网上提供点到点的连接，建立PPP会话，使得以太网中的主机能够连接到远端的宽带接入服务器上。PPPoE具有适用范围广、安全性高、计费方便等特点。

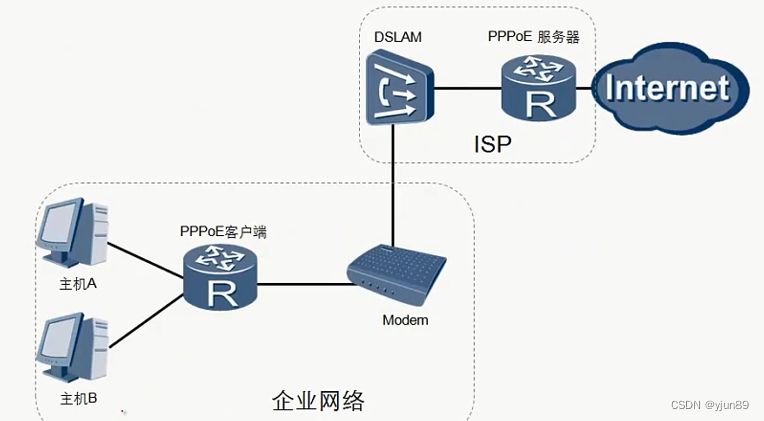

1.2 PPPoE在DSL中的应用场景

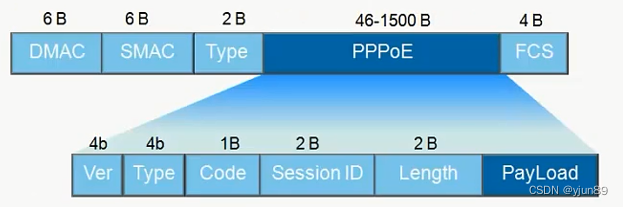

1.3 PPPoE的报文

PPPOE报文是使用Ethernet格式来进行封装的。

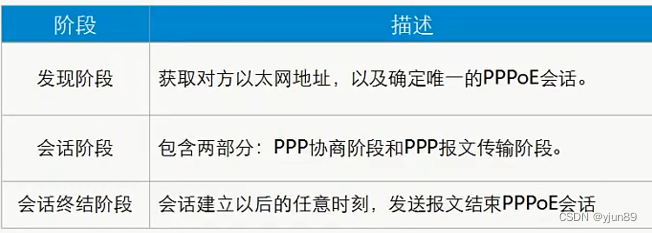

1.4 PPPoE会话建立过程

1.5 PPPoE发现阶段

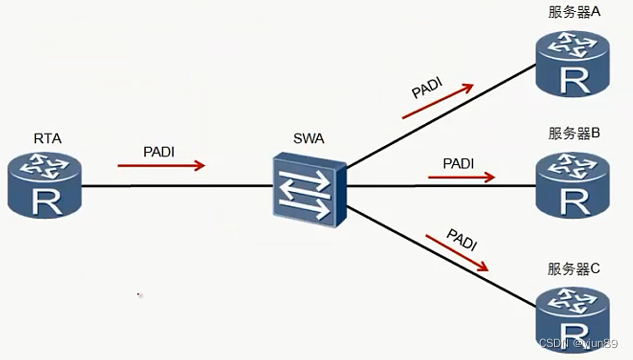

• 客户端通过广播发送PADI报文来发现接入服务器。
• 所有的PPPOE服务器在收到PADI报文之后,将客户端请求的服务与自口可以提供的服务进行比较，如果可以提供,则以单播回复PADO报文
•  PPPOE服务器生成唯一的PPPoE Session ID,并发送PADS报文给客户 ,会话建立成功。

2 实验环境

 2.1 环境介绍

     本次实验使用VMware Workstation Pro+华为的eNSP搭建配置环境。

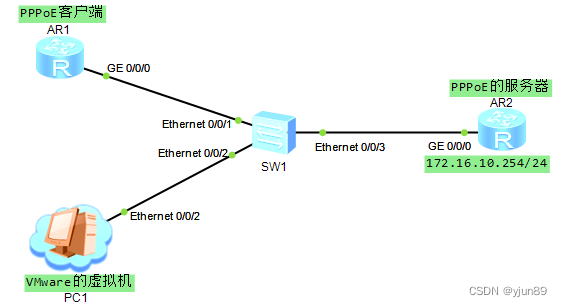

2.2 拓扑环境

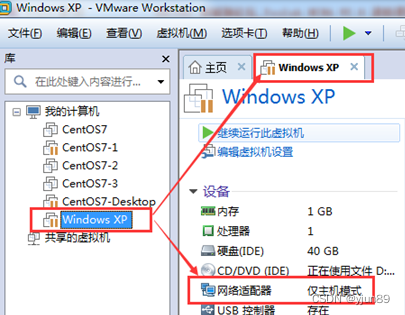

2.2 PC1配置介绍

VMware的PC1的配置如下：
