OrCAD Capture 17.2 DRC规则简介

1、DRC功能简介

DRC是Design Rules Check的缩写，Orcad Capture的DRC功能可以按照一定的规则对原理图进行自动检查，运用好该功能可以极大的减轻工程师在检查原理图上的投入，对于硬件一板成功能够起到事半功倍的效果。本文主要介绍Orcad Capture的DRC规则。

2、DRC规则简介

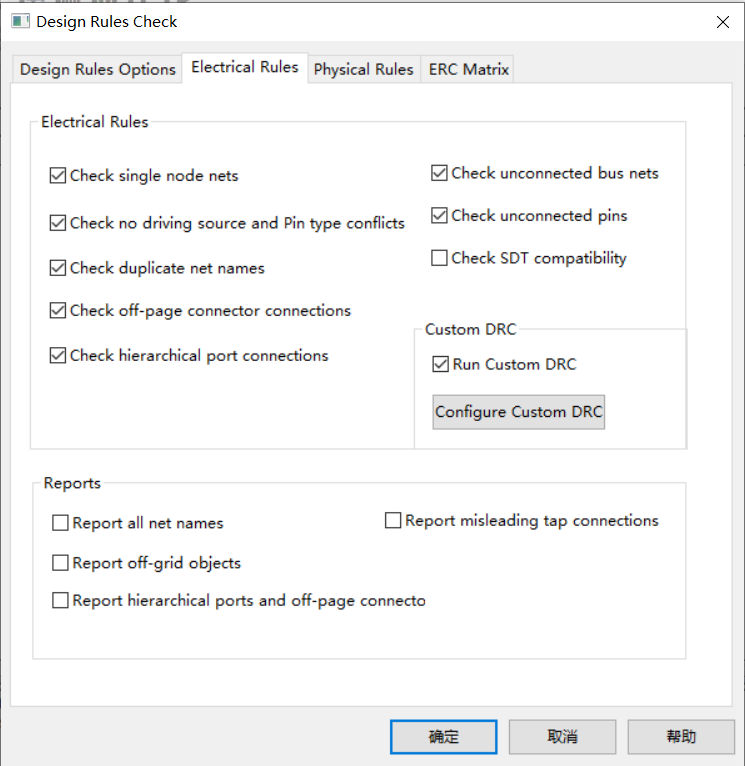

从Orcad Capture的DRC界面中可以看到，Electrical Rules共有8个可选的规则加1个可配置用户规则。

Check single node nets：检查只有一个连接的网络

Check no driving source and Pin type conflicts：检查无驱动源和管脚类型冲突

Check duplicate net names：检查重复网络名

Check off-page connector connections：检查跨页符连接

Check hierarchical port connections：检查层次端口连接

Check unconnected bus nets：检查未连接的总线网络

Check unconnected pins：检查未连接的管脚

Check SDT compatibility：检查SDT兼容性

Custom DRC：定制DRC

2.1、Check single node nets

检查内容：检查一个网络上的连接点数量是否小于2

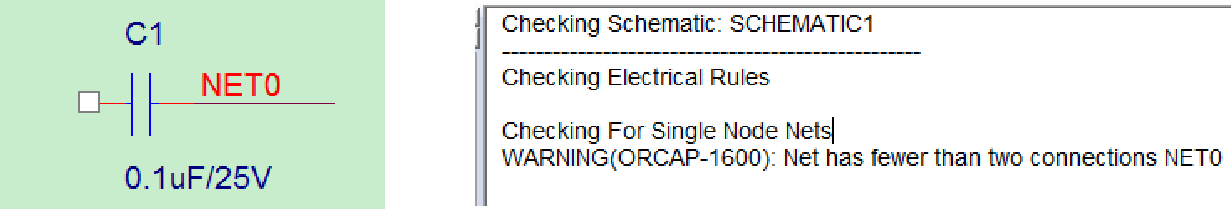

示例1：NET0网络只连接了C1一个连接点，DRC检查报警告

示例2：NET0网络连接了C1和R1两个连接点，DRC检查不报错

2.2、Check no driving source and Pin type conflicts

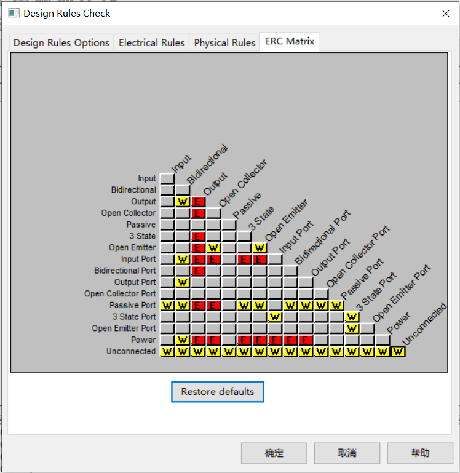

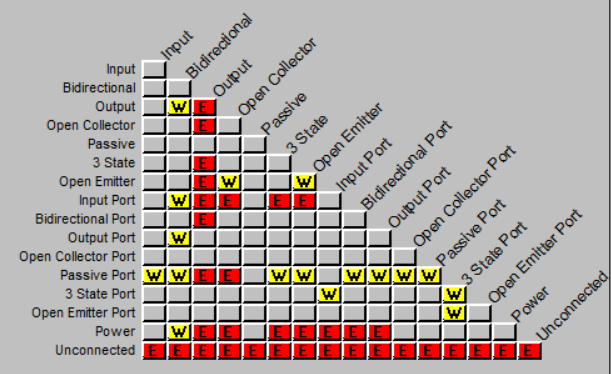

检查内容：根据ERC Matrix中的设置检查两个相连管脚类型是否报错

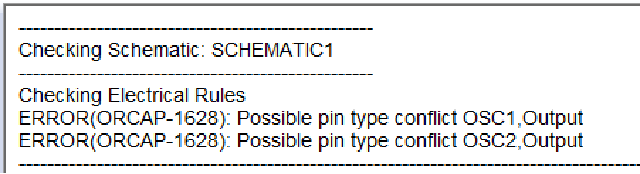

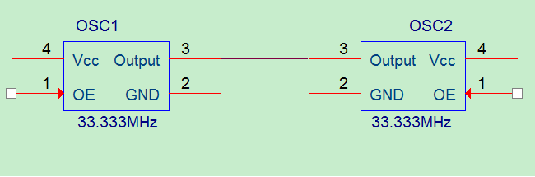

示例：两个输出类型的管脚直接相连，DRC检查报错

2.3、Check duplicate net names

检查内容：检查不同页面中未使用跨页连接符的同名网络

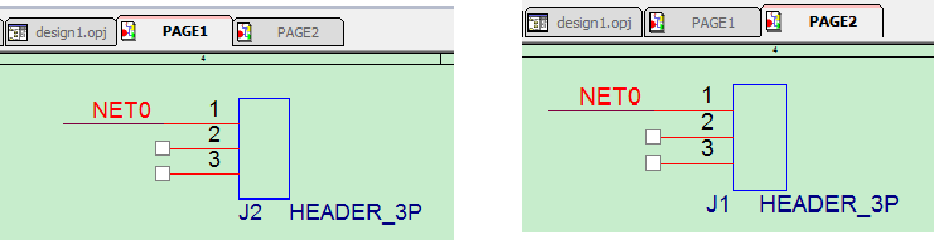

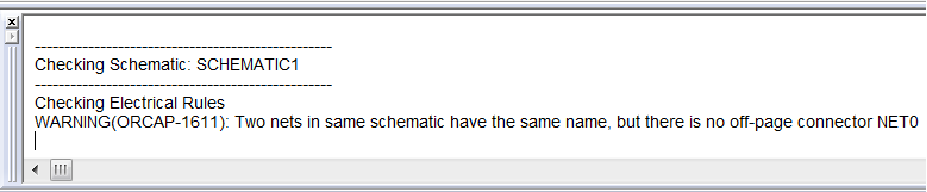

示例：不同原理图页面中的出现相同的网络名NET0，且未使用off-page connector，DRC检查会报警告

2.4、Check off-page connector connections

检查内容：检查跨页连接符的连接

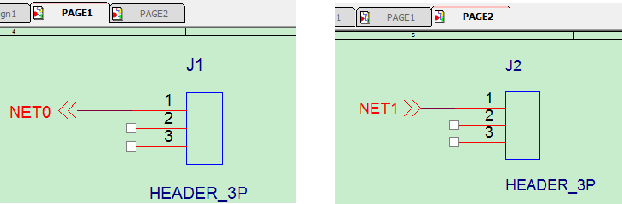

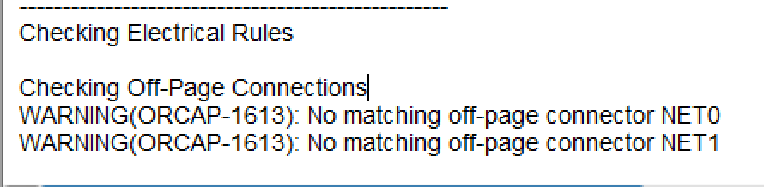

示例：off-page connector NET0和NET1分别在不同的页面出现一次，DRC检查报警告。

2.5、Check unconnected pins

检查内容：检查未连接的器件管脚，根据ERC Matrix中的设置进行报错、警告或不提示。

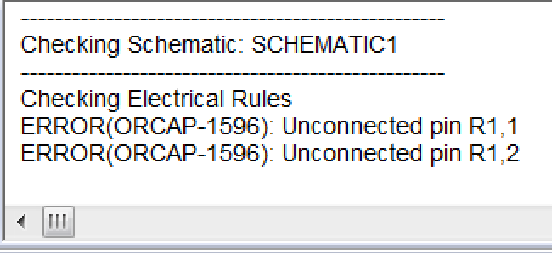

示例：R1的两个管脚未连接，在ERC Matrix中unconnected 类型全部设置为E，DRC检查报错。



2.6、Custom DRC

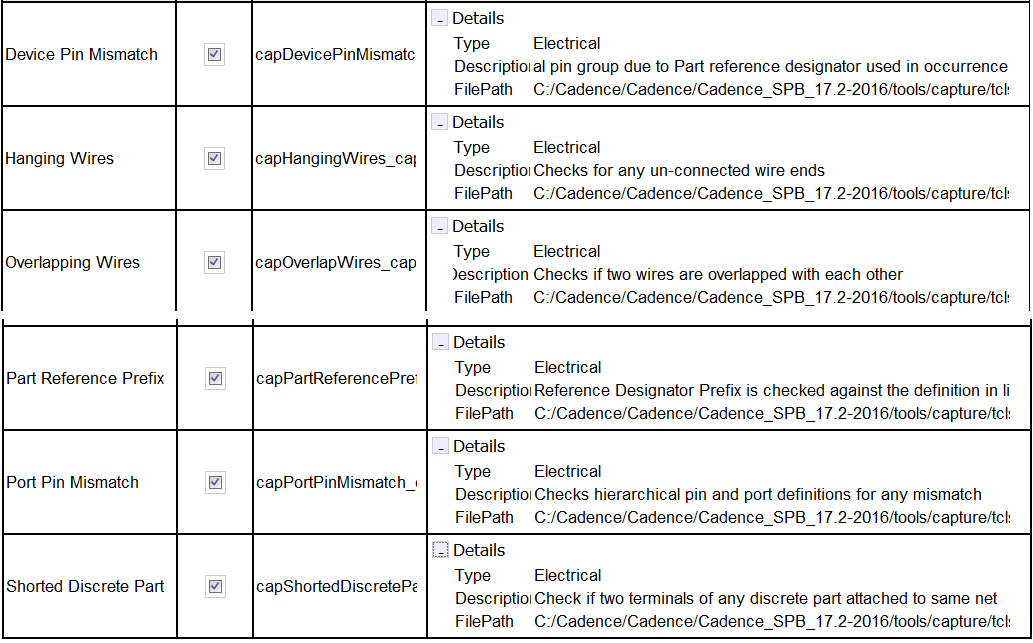

Orcad Capture还提供了Custom DRC检查项，经过实测其中有用的检查项是Shorted Disccrete Part

2.7、Shorted Discrete Part

检查内容：检查短路的分立器件（电阻，电容，电感等）

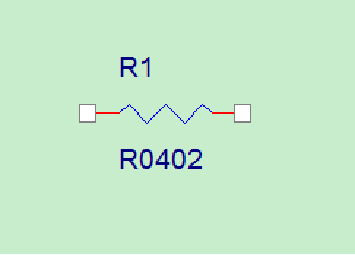

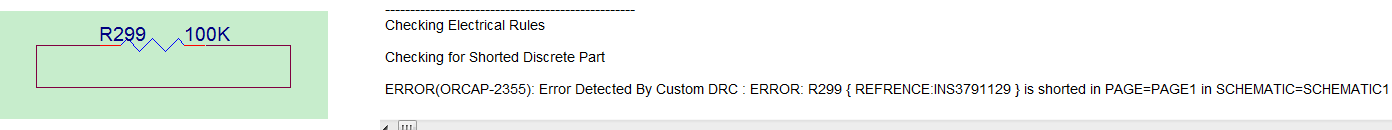

示例1：电阻短路DRC检查报错

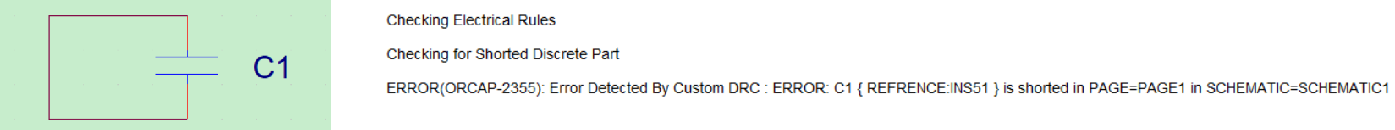

示例2：电容短路DRC检查报错

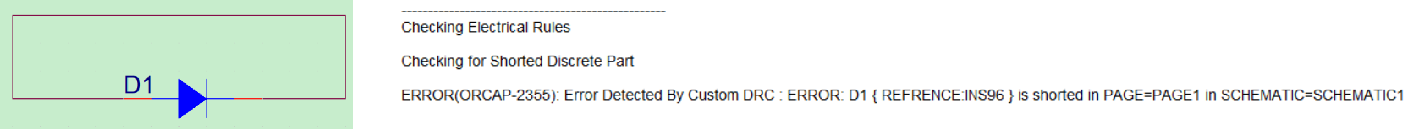

示例3：二极管短路DRC检查报错

3、总结

根据 Orcad Capture 17.2的DRC检查规则，建议的设置如下

1、ERC Matrix中Unconnected项均设置为W或E

2、Electrical Rules除SDT检查项外，其余检查项均勾选

3、Configure Custom DRC勾选Shorted Discrete Part
