allegro17.2 OrCAD绘制ic元器件

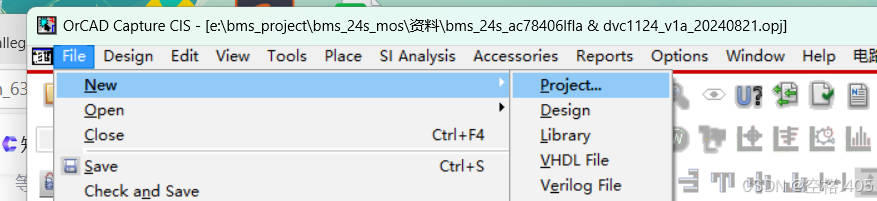

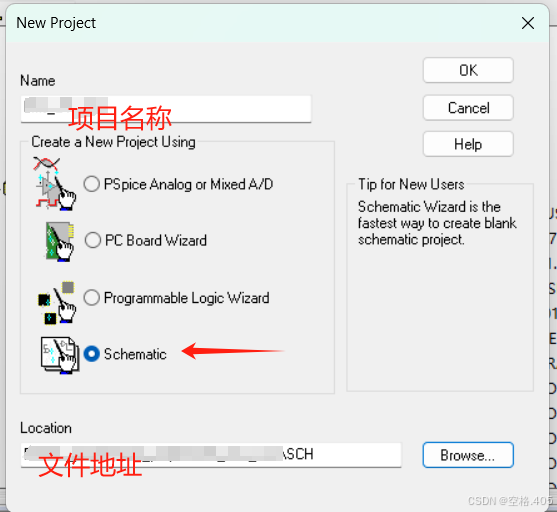

1、打开Capture CIS软件，File->Project..

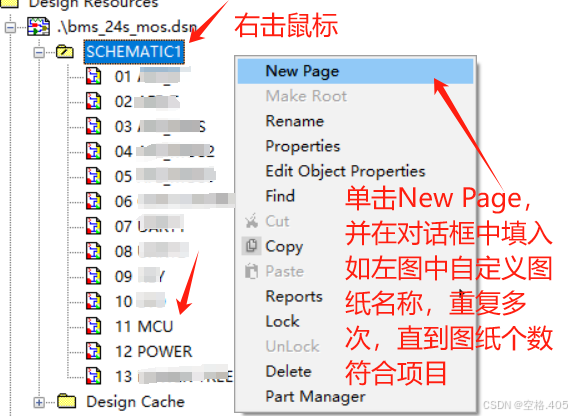

2、新建原理图

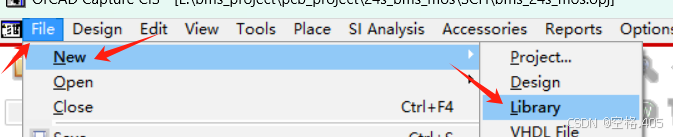

3、新建库文件

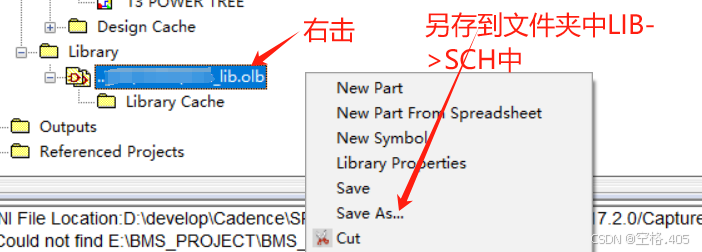

文件夹位置在上一篇文章画图文件夹准备中已经解释过了。

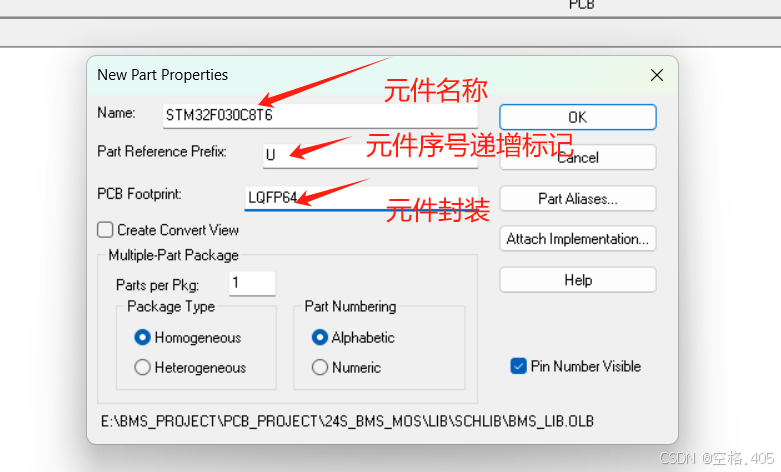

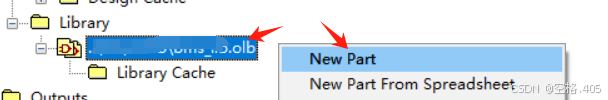

4、新建一个ic元件

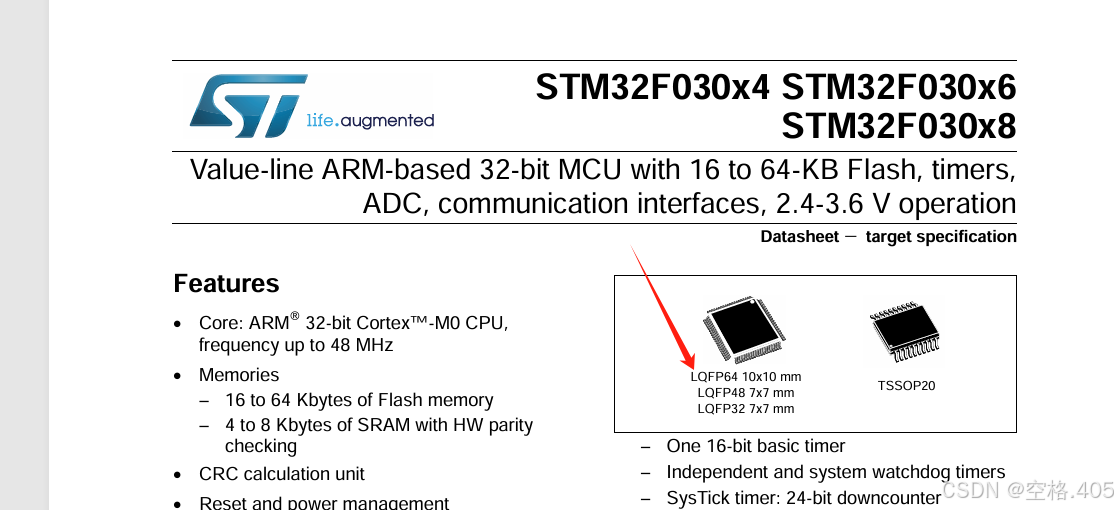

        举例如下元件封装在数据手册中找，如下

5、画元器件

        （1）、手动输入

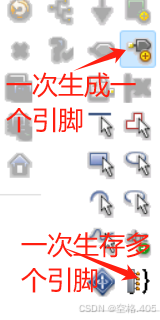

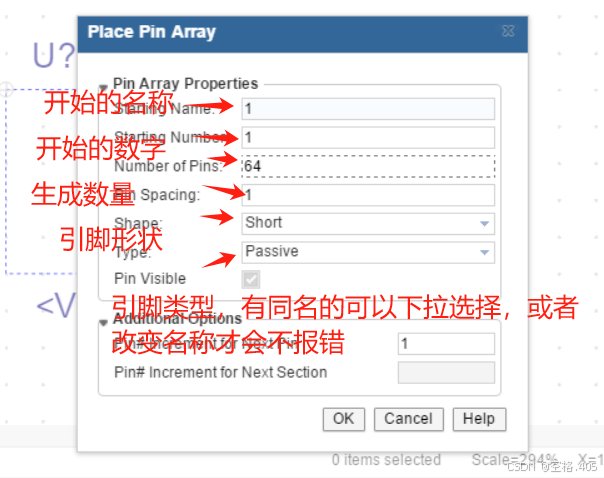

                这里我们使用生成多个引脚

单击虚线一般，根据datasheet图纸将对应角移动到对应边

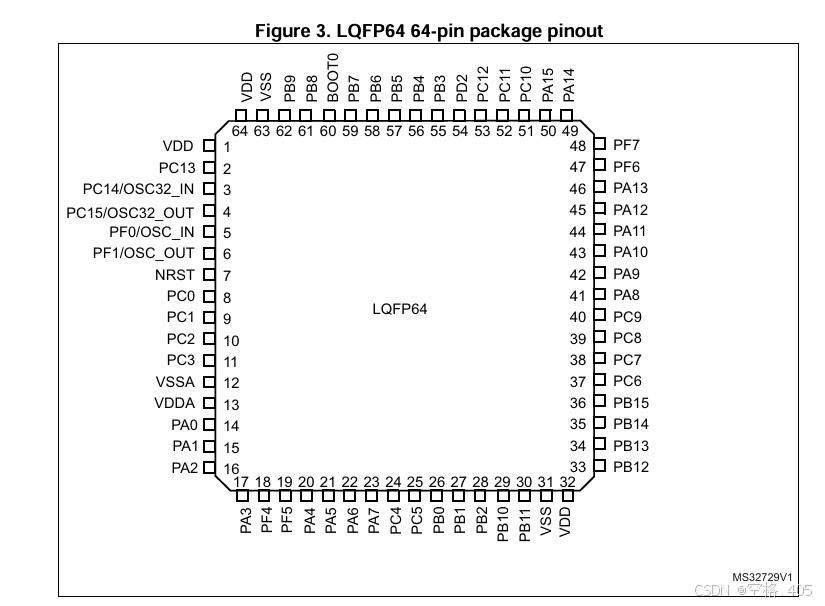

datasheet图纸如下

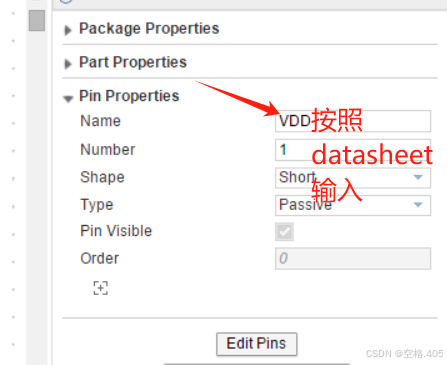

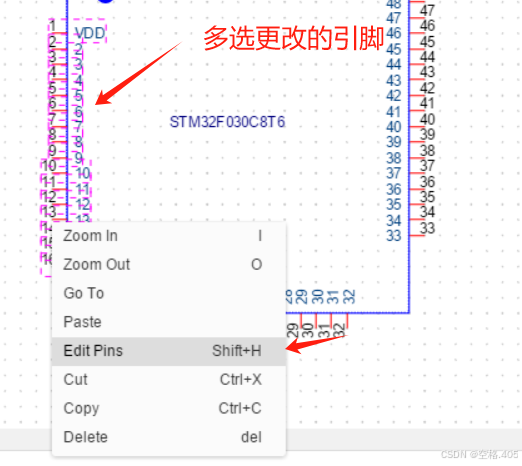

单击选择引脚

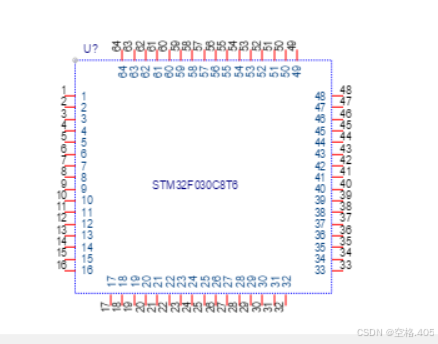

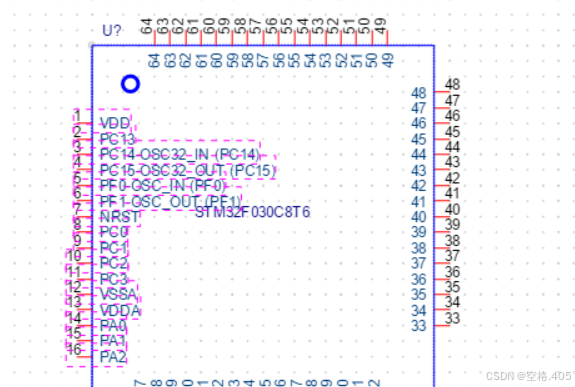

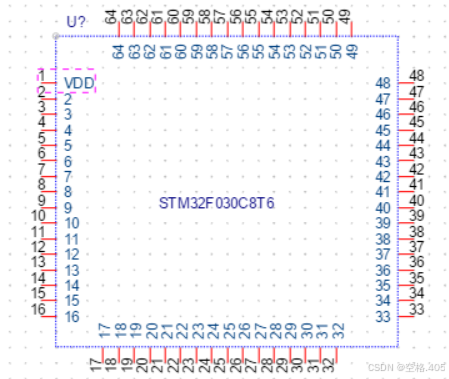

效果如下，图中的STM32F103C8T6也是这样得来，不一一举例

加上边框



选择后秒着虚线画框覆盖即可，效果如下

选择画圈工具

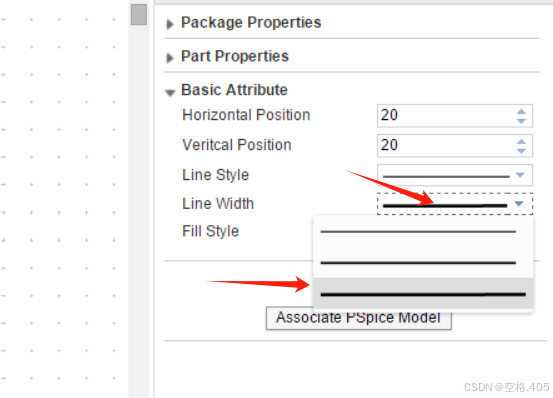

在原理图合适位置画圈，画完后选中在右框中选择线宽

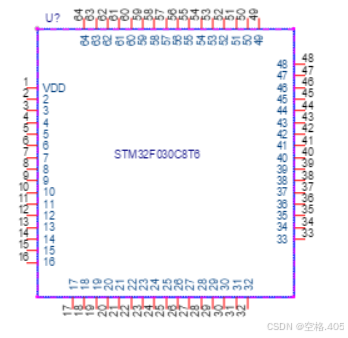

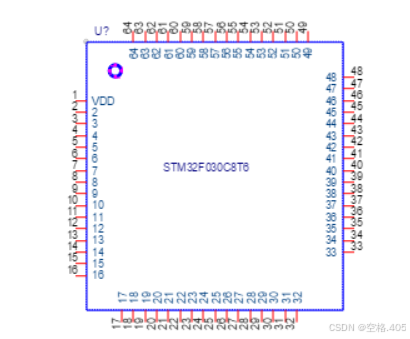

效果如下，保存

        （2）、表格生成

                表格跟以上输入生成不同在VDD,PB1...不同，只讲不同之处

                先生成一个excel表格

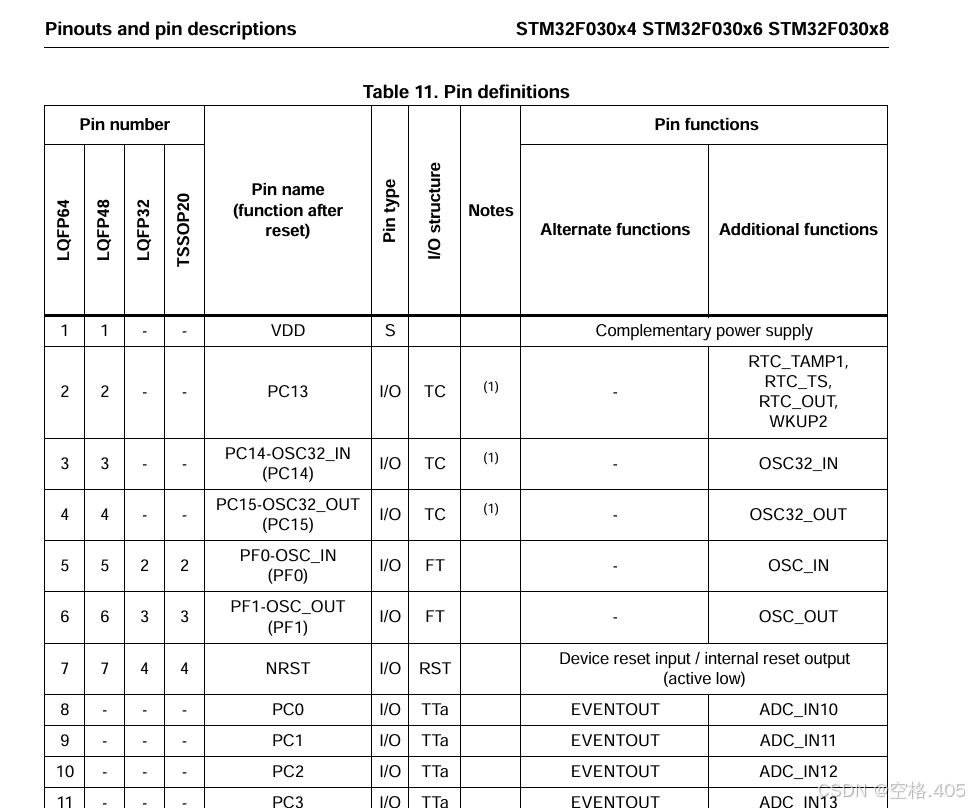

                找到datasheet引脚描述

将这个表格全部复制下来，只保存我们需要的LQFP64、pin name两列

如下：

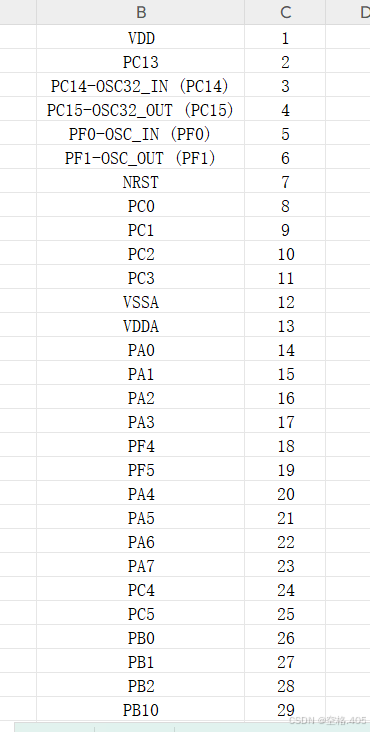

有影响的行用筛选就行，这里就举30个引脚例子，直接复制来到excel就行。

将excel内容复制

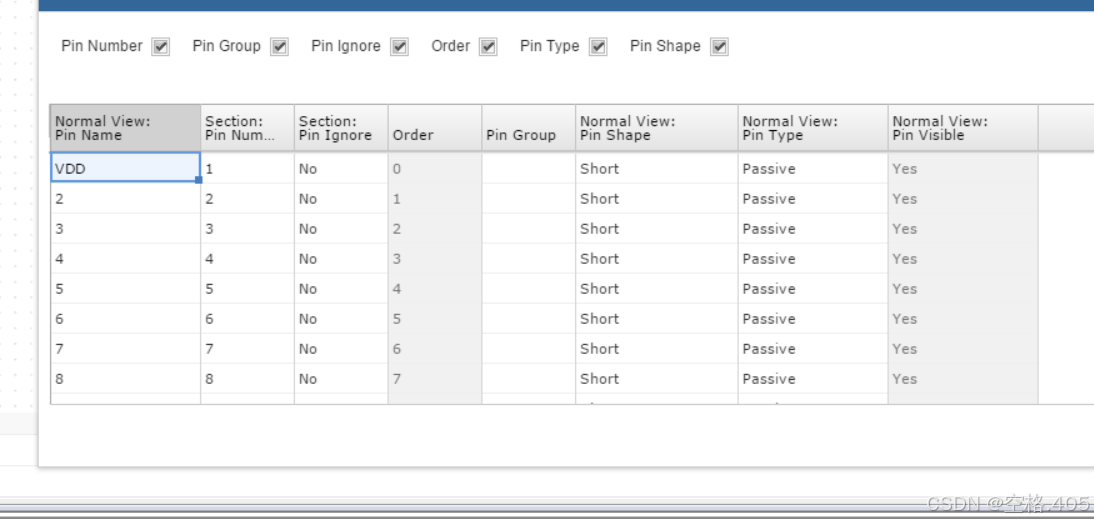

选中第一个格子，ctrl+shift+v,粘贴完成后，确认

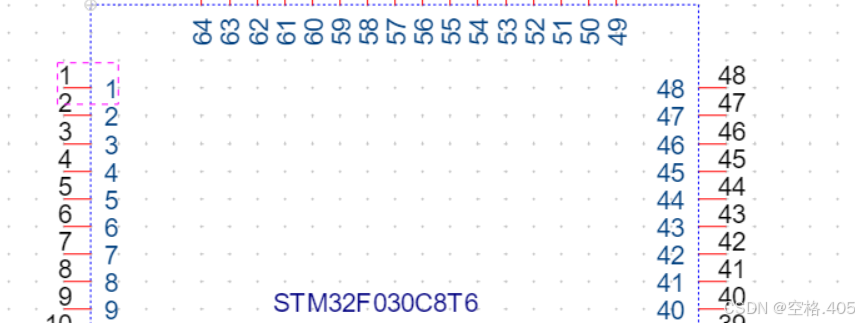

效果如下
