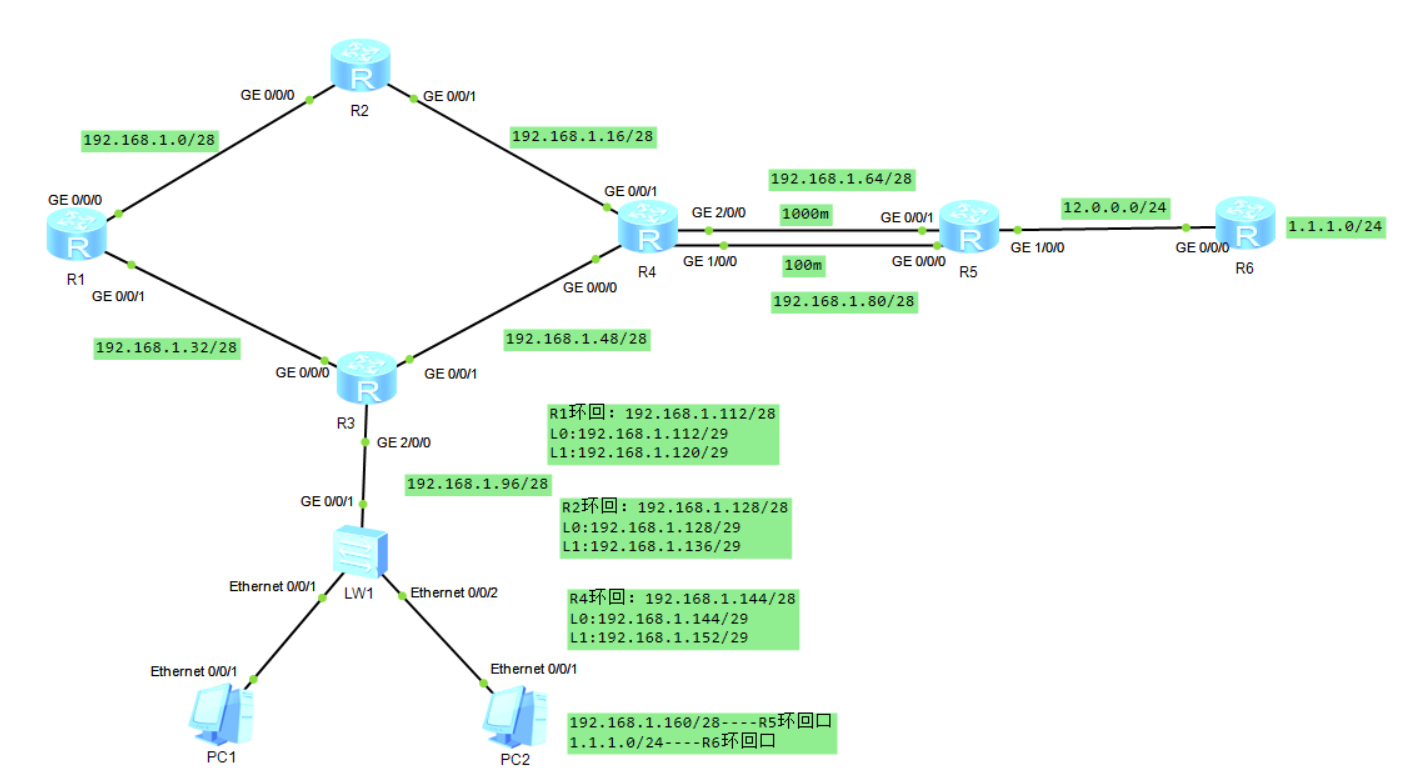

一.实验拓扑图以及实验要求

实验要求:
1.R6为isp,接口IP地址均为公有地址,该设备只能配置IP地址,之后不能再对其进行其他任何配置。
2.R1—R5为局域网,私有IP地址 192.168.1.0/24 请合理分配。
3.R1 R2 R4 各有两个环回地址, R5,R6各有一个环回地址,所有路由器上环回均代表连接用户的接 口。
4.R3 下的的两台PC通过DHCP自动获取IP地址
5.选路最佳,路由表尽量小,避免环路。
6.R1—R5均可以访问R6的环回。
7.R6 telnet R5 的共有IP地址时,实际登录到R1上。
8.R4 与 R5正常通过1000M链路,故障时通过100M链路。
二.划分网段地址
由实验环境可知由 192.168.1.0/24 划分的网段:骨干链路——7条(7个网段) 环回地址——7条(7个网段)
192.168.1.0/24的划分设想,借4位
192.168.1.0000 0000----192.168.1.0/28----R1-R2
192.168.1.0001 0000----192.168.1.16/28----R2-R4
192.168.1.0010 0000----192.168.1.32/28----R1-R3
192.168.1.0011 0000----192.168.1.48/28----R3-R4
192.168.1.0100 0000----192.168.1.64/28----R4-R5千兆路
192.168.1.0101 0000----192.168.1.80/28----R4-R5百兆路
192.168.1.0110 0000----192.168.1.96/28----R3-PC
192.168.1.0111 0000---192.168.1.112/28----R1环回口
再借1位
192.168.1.01110 000----192.168.1.112/29
192.168.1.01111 000----192.168.1.120/29
192.168.1.1000 0000----192.168.1.128/28----R2环回口
