第七章：交换机VIAN技术

一、VLAN技术产生背景

虚拟局域网

网络按照网络覆盖范围的大小分类：

局域网：一般几千米以内

城域网：一般以一个城市为单位建立起来的通信系统，国家政务平台

广域网：Internet-互联网（计算机网络）

vian产生的背景：

路由器的接口隔离广播域（最重要的功能），交换机产生广播域，最严重会导致广播风暴，让交换机卡死，所以vlan出现了

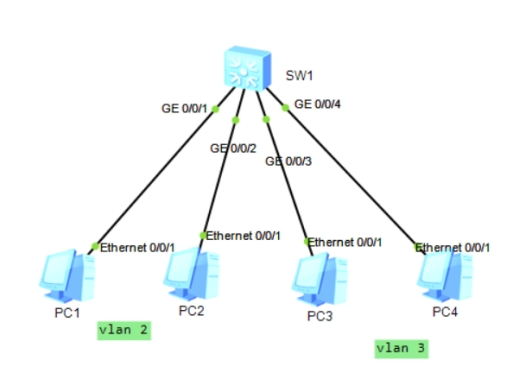

组网图：

二、VLAN作用及特点

VLAN作用：把一个大的广播域划分成 若干个较小的广播域，以此来减少广播风暴的产生

VLAN特点：同一个vlan内的主机是可以依靠二层交换机通信，不同vlan间的通信依靠三层交换机或者路由器

三、VLAN实现过程

（1）同一交换机同一VLAN内的通信

如何使交换机分辨数据所属的VLAN？

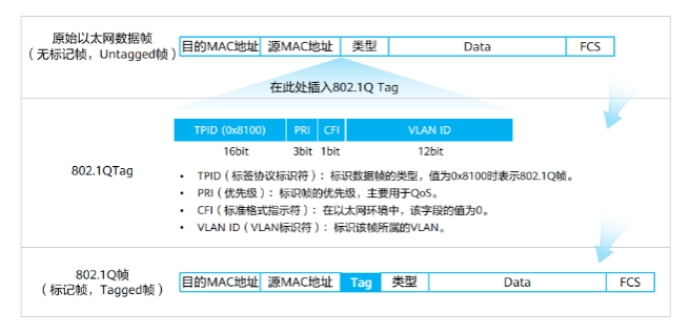

数据从PC1出去后，进入交换机会被打上vlan tag（判断收到数据帧的接口所属的vlan id）,打上vlan tag后，，原始的数据帧就变成了一个802.1Q帧；

交换机会查看数据帧的目的MAC地址，做个判断

如果目的MAC地址所对应接口的vlan id与标签中的VLAN id是一样的，则说明此数据可以从此接口发送出去；

802.1Q的帧在离开交换机前，会剥离掉vlan Tag,使之还原成最原始的以太网数据帧，发向PC2

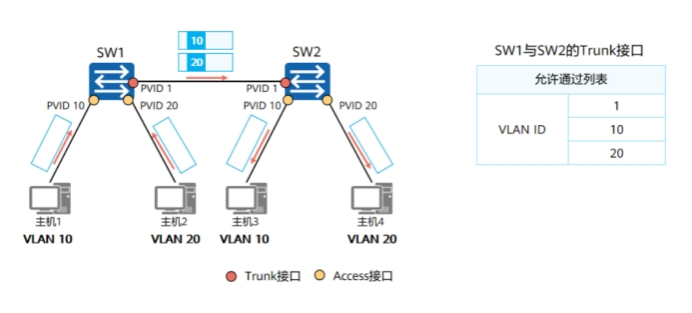

（2）跨交换机的同一vlan的通信

数据从PC1出去后，进入交换机会被打上vlan tag（判断收到数据帧的接口所属的vlan id）,打上vlan tag后，，原始的数据帧就变成了一个802.1Q帧；

交换机SW1会查看数据帧的目的MAC地址，目的MAC地址所对应接口的vlan id与标签中的VLAN id是一样的，如果一样，则证明该数据要转发，转发出去之前要剥离标签，使之能在trunk链路上传输。

交换机SW2收到后，会检查下数据帧的目的MAC地址，目的MAC地址所对应接口的vlan id，给原始数据帧打上vlan tag ，从对应的接口发出

802.1Q的帧在离开交换机前，会剥离掉vlan Tag,使之还原成最原始的以太网数据帧，发向PC3

四、VLAN划分方式

五种方式：

（1）基于端口的划分：最常见的划分

vlan id的范围：0-4095，其中0和4095是系统保留vlan，1-4094是用户可用的

PVID：默认vlan id （缺省vlan），交换机一般接口默认vlan是vlan 1

优点：划分方式简单，容易实现

缺点：主机移动，需要重新配置vlan与端口的映射关系

（2）基于MAC地址的划分：

建立MAC地址与VLAN 的映射关系

（3）基于IP子网的划分：

建立IP子网地址与VLAN 的映射关系

（4）基于协议簇的划分：

建立协议簇与VLAN 的映射关系

（5）基于策略的划分：

多种方式的组合，需要网络管理员制定策略

五、交换机接口类型

access：一般用来连接PC端、路由器、服务器

trunk：一般用来进行交换机的级联、路由器和防火墙的子接口

hybird：混合模式，一般华为交换机接口类型默认是Hybird，华三交换机默认是access

六、VLAN间通信背景

同一个vlan内的主机是可以依靠二层交换机通信，不同vlan间的通信依靠三层交换机或者路由器

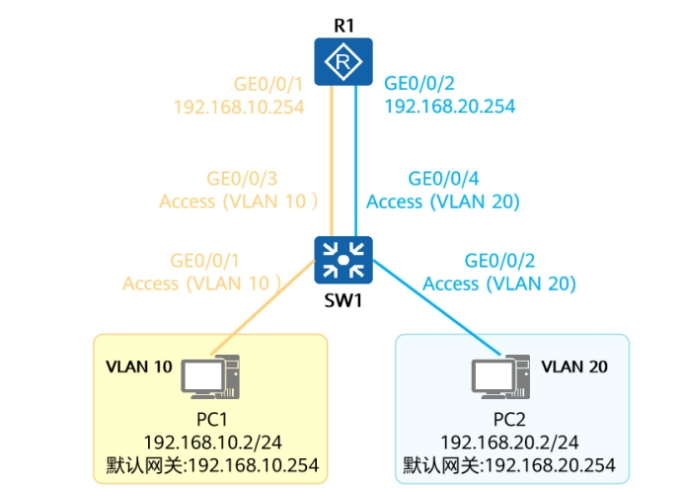

（1）使用路由器物理接口

发送端：目的IP：20.2 源IP：10.2 目的MAC：MACB 源MAC：MACA +vlan 10+数据

接收端：目的IP：20.2 源IP：10.2 目的MAC：MACD 源MAC：MACC +vlan 20+数据

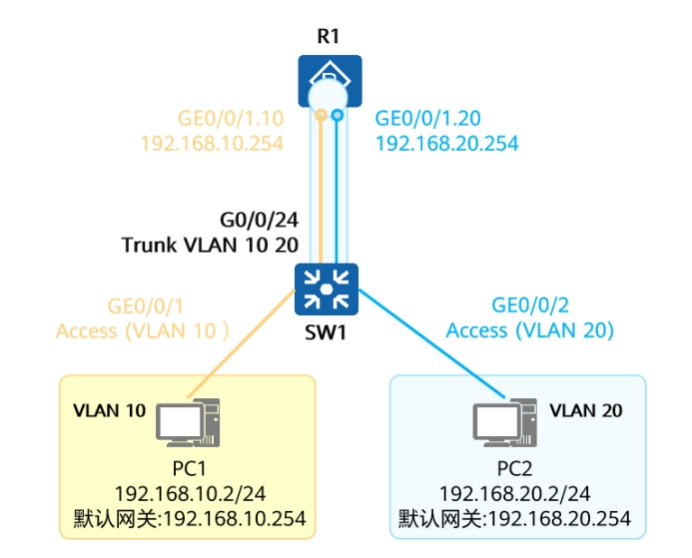

（2）使用路由器子接口

发送端：目的IP：20.2 源IP：10.2 目的MAC：MACB 源MAC：MACA +vlan 10+数据

接收端：目的IP：20.2 源IP：10.2 目的MAC：MACD 源MAC：MACB +vlan 20+数据

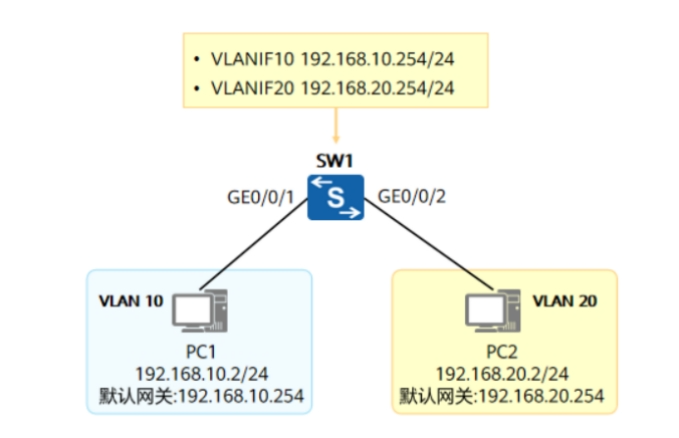

（3）使用三层交换机的VLANIF接口

三层交换机可以充当路由器，他有两个模块：

1.交换机模块

2.路由模块：

七、二层接口与三层接口对比

二层交换机不能配置IP地址，三层交换机可以通过vlanif接口配置IP地址，路由器直接配置IP地址

二层交换机能转发数据，三层接口有路由功能

二层交换机不能隔离广播域，三层接口你能隔离广播域

八、VLAN实验

undo terminal monitor 关闭系统调试信息

[Huawei]vlan 10 创建单个vlan

[Huawei]vlan batch 30 to 40 批量创建vlan

[Huawei-GigabitEthernet0/0/3]port link-type access 更改接口的链路类型

[Huawei-GigabitEthernet0/0/3]port default vlan 10 将接口加入到相应的vlan中

[SW-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 在trunk链路上放通vlan

[R1]int g0/0/0.?

GigabitEthernet interface subinterface number

[R1]int g0/0/0.1 创建子接口

[R1-GigabitEthernet0/0/0.1]

[R1-GigabitEthernet0/0/0.1]dot1q termination vid 10 封装成802.1q帧（不让撕掉标签）

[R1-GigabitEthernet0/0/0.1]arp broadcast enable 开启arp广播，寻找MAC地址
