第五章：RIP协议

一、动态路由产生背景

1、静态路由手工配置麻烦

2、不适合大规模网络

3、不能随着网络拓扑结构的改变而自动收敛

二 、分类

按照工作区域划分：

内部网关路由协议：RIP协议（路由信息协议）、OSPF协议（开放式的最短路径优先协议）、IS-IS协

议（从中间系统到中间系统）

外部网关路由协议：BGP协议（边界网关协议）

按照算法划分：

基于距离矢量的路由协议：RIP BELLMAN-FORD 周期性（30秒）的发送自己的路由表给相邻的路由

基于链路状态的路由协议：OSPF、IS-IS Dijkstart算法 周期性的发送自己的链路状态信息给邻居

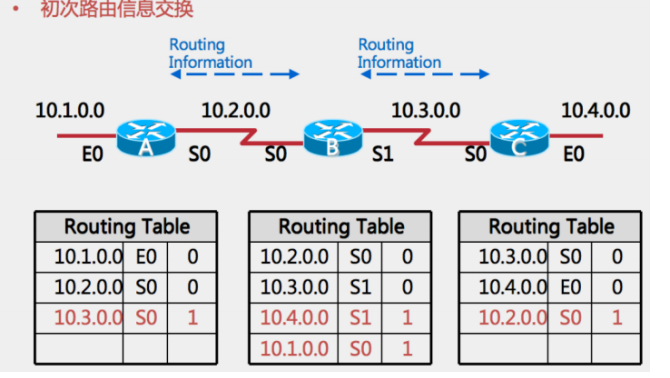

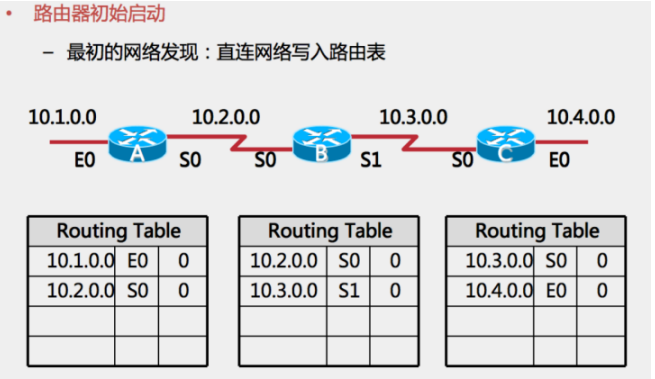

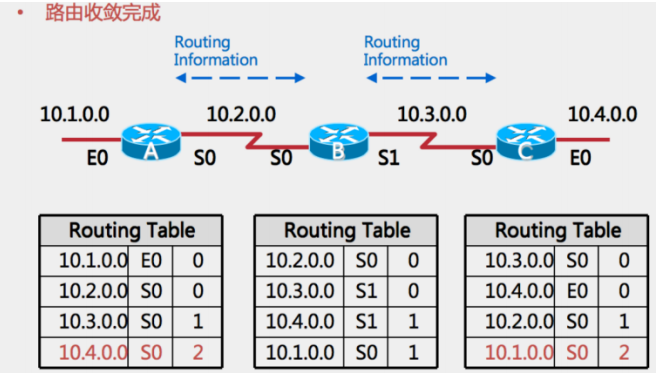

三、RIP路由学习过程及规则总结：

工作过程：

运行RIP路由协议的路由器会周期性的发送自己的路由表给相邻的路由器，数据包每经过一个路由器

COST 值加1

更新规则：

如果路由信息来自同一个路由器，则其他路由器无条件学习

如果路由信息不来自于同一个路由器，则学习cost值小的，值大的不学

四、RIP协议

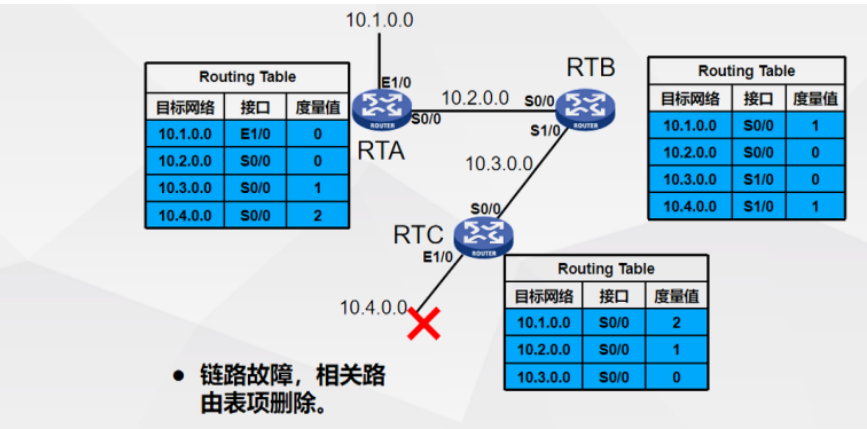

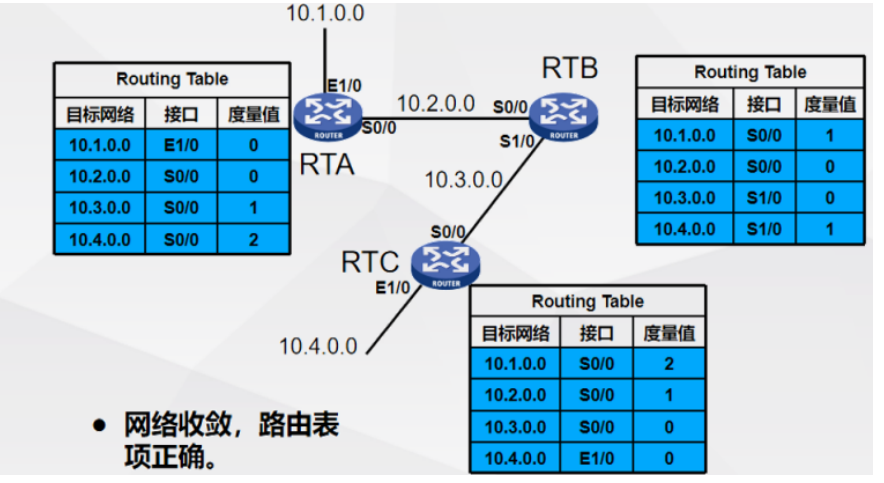

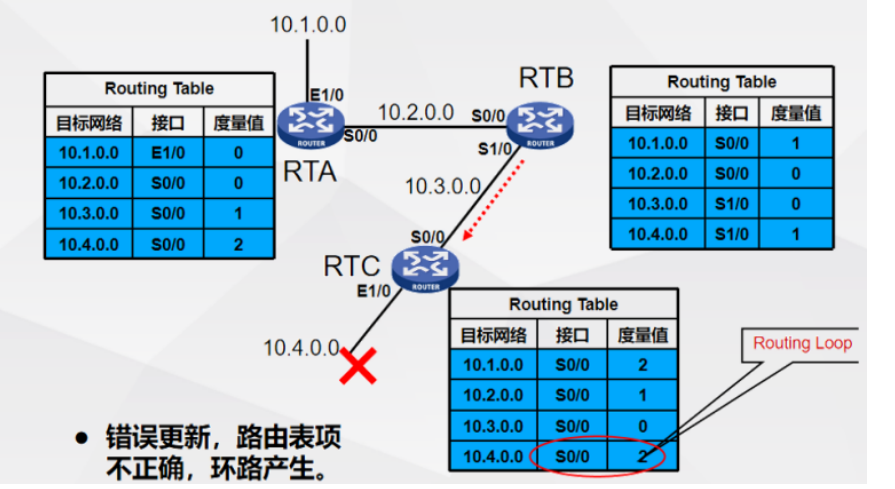

（1）环路产生环路现象：一个数据包在两路由器间，被来回的传，出不去了。

环路产生原因：运行RIP路由协议的路由周期更新不同步

（2）环路解决方法

水平分割：从一个接口发出的路由信息，拒绝再从此接口传入

路由毒化：从一个接口发出的路由信息，再从此接口传入时被带毒（inf）

最大跳数限制：16跳，超过15跳的就不学习了

触发更新：对于网络拓扑结构的变化，可以不管更新是否到来，能立刻通告给其他路由器

保持失效计时器：180S，对于出现故障的链路，如果该链路能够在180S内恢复，则不向其他路由器通

告该故障，反之通告。

（3）RIP计时器:

更新计时器：30S，每个路由自己独立更新

抑制计时器：180S,防止错误更新带来的更新欺骗

保持失效计时器：180S,

刷新计时器：240S，给出现故障的链路再给一次机会，如果在240内此链路能恢复，则路由器不会再

路由表删除此条路由信息，反之删除

（4）RIP数据包----UDP--520端口

update：更新数据包

request：请求数据包

response：回复自己请求的路由表信息

五、RIP路由协议特点

1、每个路由自己独立的、周期性更新

2、最大跳数限制：16跳，超过15跳的就不学习了

3、RIP数据包----UDP--520端口，不可靠传输

六、rip的版本

RIPV1: 只遵循主类网段划分，不支持可变长的子网掩码，属于有类路由协议， 关闭自动汇总

RIPV2: 只遵循主类网段划分，支持可变长的子网掩码，属于五类路由协议 可以关闭自动汇总，能手工

汇总网段

七、RIP实验

八、作业

基本配置命令：

[R1]rip ?

INTEGER Process ID

[R1]rip 1 创建RIP 进程

[R1-rip-1] 进入了RIP协议的配置视图

[R1-rip-1]version 2 选择版本

[R1-rip-1]undo summary 关闭自动汇总

[R2-rip-1]network 192.168.1.0

[R1-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher rip123456 在接口模式下

做认证
